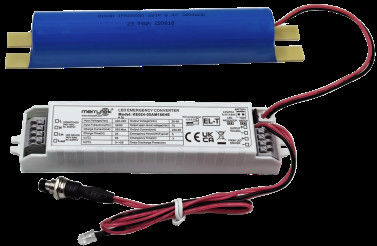

बैटरी शामिल 5 साल की वारंटी 3W 3 घंटे एलईडी आपातकालीन कनवर्टर मैनुअल परीक्षण और आत्म परीक्षण वैकल्पिक

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	Merrytek
प्रमाणन	CE, UKCA, UN38.3, MSDS
मॉडल संख्या	KE024-03AM180HE
न्यूनतम आदेश मात्रा	100
मूल्य	बातचीत योग्य
पैकेजिंग विवरण	सबसे पहले बबल बैग में पैक किया गया, और फिर बाहरी पैकिंग के लिए कार्टन के साथ प्रबलित किया गया
प्रसव के समय	1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें	टी/टी या वेस्टर्न यूनियन
आपूर्ति की क्षमता	10,000pcs प्रति माह

उत्पाद विवरण

रेटेड इनपुट वोल्टेज	220-240Vac 50Hz /60Hz	आपातकालीन पॉवर	3W (अनुकूलित किया जा सकता है)
आपातकालीन समय	180mins (अनुकूलित किया जा सकता है)	गारंटी	5 साल
लोड आउटपुट वोल्टेज	20-60Vdc	कार्यशील तापमान	0℃~50℃
आईपी रेटिंग	आईपी20	बैटरी प्रकार	लाइफPO4 6.4V 1800mAh
प्रमुखता देना	गारंटी के साथ 3W एलईडी आपातकालीन ड्राइवर , 5 साल की गारंटी एलईडी आपातकालीन कनवर्टर , मैनुअल परीक्षण स्वयं परीक्षण आपातकालीन चालक

एक संदेश छोड़ें

उत्पाद विवरण

बैटरी शामिल 5 साल की वारंटी 3W 3 घंटे एलईडी आपातकालीन कनवर्टर

मैनुअल परीक्षण और स्वयं परीक्षण विकल्पों के साथ निरंतर शक्ति आउटपुट एलईडी आपातकालीन बिजली की आपूर्ति। विशेषताएं व्यापक आउटपुट वोल्टेज रेंज, इनपुट रिले स्विचिंग,और 5 साल की वारंटी के साथ उच्च प्रदर्शन LifePO4 बैटरी.

उत्पाद की विशेषताएं

निरंतर शक्ति आउटपुट एलईडी आपातकालीन बिजली आपूर्ति व्यापक आउटपुट वोल्टेज रेंज के साथ
इनपुट रिले स्विचिंग
उच्च सुरक्षा, उच्च प्रदर्शन, लंबे जीवन LifePO4 बैटरी
एकीकृत बैटरी प्रबंधन प्रणाली
मैनुअल परीक्षण और स्वचालित परीक्षण चयन विकल्प

तकनीकी मापदंड

चार्ज भाग	KE024	02AM180HE	03AM180HE	04AM180HE
नामित इनपुट वोल्टेज	220-240Vac 50Hz/60Hz
नामित इनपुट करंट	0.06A अधिकतम @230Vac
इनपुट इनरुश करंट	10A ((चौड़ाई=100us 50% Ipeak))@230Vac ((पूरे भार पर ठंडी शुरुआत)
शक्ति कारक	≥0.5@230Vac
इनपुट शक्ति	<4W@230Vac
बैटरी चार्जिंग करंट	250 एमए	250 एमए	350 एमए	350 एमए
बैटरी चार्ज करने का समय	24 घंटे अधिकतम.
आपातकालीन भाग	आपातकालीन मोड
भार प्रकार	एलईडी
आपातकालीन शक्ति	2W	2.5W	4W	5W
आपातकालीन समय	3 घंटे
लोड आउटपुट करंट	100-30mA	125-41mA	200-65mA	250-80mA
लोड आउटपुट वोल्टेज	20-60Vdc
बैटरी	6.4V 1.8Ah	6.4V 1.8Ah	6.4V 3.6Ah	6.4V 3.6Ah
बैटरी की गारंटी	वारंटी 5 वर्ष @5~60°C

अपवाद ड्राइवर आवश्यकताएं

बढ़त धारा	8A
इनपुट करंट	3 ए मैक्स.
आउटपुट करंट	2 ए मैक्स.

एलईडी संकेत (मैनुअल परीक्षण)

चार्ज करना	हरी रोशनी
दोष	हरा प्रकाश बंद

आपातकालीन कार्य परीक्षण

मैनुअल परीक्षण	डिफ़ॉल्ट
ऑटो परीक्षण	स्थापित करने योग्य

ऑटो परीक्षण स्थिति संकेतक

दोष/परीक्षण स्थिति	कारण	चार्ज सूचक स्थिति
बैटरी पूरी तरह से चार्ज और परिचालन है	मानक दैनिक उपयोग	ठोस हरा
बैटरी चार्ज करना	आरंभिक चार्ज/बैटरी भरना	1 सेकंड पर 1 सेकंड बंद हरे रंग की चमकती
ऑटो टेस्ट 3 घंटे (हर 12 महीने में)	आवधिक स्व-परीक्षण	चमकती हरी 3 सेकंड पर 1 सेकंड बंद
ऑटो टेस्ट 5 मिनट (हर 30 दिनों में)	आवधिक स्व-परीक्षण	चमकती हरी 3 सेकंड 3 सेकंड बंद
अवधि परीक्षण दोष	स्वचालित परीक्षण विफल रहा	चमकती लाल 0.5 सेकंड पर 0.5 सेकंड बंद
एलईडी दोष	प्लग में नहीं या क्षतिग्रस्त/दोषपूर्ण	लाल चमकती 2 सेकंड पर - 2 सेकंड बंद
बैटरी डिस्कनेक्ट / दोषपूर्ण	प्लग में नहीं या क्षतिग्रस्त/दोषपूर्ण	ठोस लाल

आपातकालीन सुरक्षा

बैटरी ओवरचार्ज/डीप डिस्चार्ज सुरक्षा	हाँ
आउटपुट ओवर वोल्टेज सुरक्षा	हाँ
आउटपुट अधिभार संरक्षण	हाँ
आउटपुट शॉर्ट सर्किट सुरक्षा	हाँ

परिचालन वातावरण

ऑपरेटिंग तापमान/नमी	0°C...+50°C, आर्द्रताः 20%-75% (गैर संघनक)
भंडारण तापमान/नमी	-5°C-35°C
केस मैक्स. टेम्प (Tc)	75°C

सुरक्षा और ईएमसी मानक

वोल्टेज का सामना करना	3000Vac 5mA 60s (इनपुट "L N" - आउटपुट "SEC+ SEC-")
सुरक्षा मानक	EN61347-1, 60598-2-22, 61347-2-7, 62034
ईएमसी मानक	EN55015, EN61000-3-2, EN61000-3-3
बैटरी मानक	UN38.3
पर्यावरण संरक्षण की आवश्यकताएं	RoHS के अनुरूप
प्रमाणन	सीई

अतिरिक्त विनिर्देश

इनपुट/आउटपुट (टर्मिनल/वायरिंग) विनिर्देश	प्रेस टर्मिनल, तार व्यासः 0.5-0.75mm2
आईपी रेटिंग	IP20
सुरक्षा का प्रकार	वर्ग 2
संयंत्र का प्रकार	अंतर्निहित स्थापना
स्थापना आयाम	146×30×22.5 मिमी
पैकेजिंग की आवश्यकता	सफेद बॉक्स+इंस्ट्रक्शन मैनुअल+क्लैपबोर्ड+बाहरी कार्टन(K=A)
वजन	75 ग्राम (चालक)
जीवन काल	5 वर्ष @Ta

नोटः सभी मापदंडों का परीक्षण इनपुट वोल्टेज 230VAC, परिवेश तापमान 25°C पर किया जाता है, जब तक कि अन्यथा निर्दिष्ट न हो।

बैटरी आयाम

चित्र A. बैटरी का आयाम

चित्रा B. बैटरी आयाम

चित्रा C. बैटरी का आयाम

चित्रा D. बैटरी का आयाम

कनवर्टर आयाम

वायरिंग आरेख

या

मैनुअल परीक्षण और ऑटो-टेस्ट स्विच

तार तैयार करना

ठोस या स्ट्रैन्ड वायर का प्रकारः 0.5 - 0.75 मिमी2
प्रवेश करने के लिए या टर्मिनलों से तारों को हटाने के लिए, एक स्क्रूड्राइवर का उपयोग करें नीचे बटन धक्का करने के लिए

मैनुअल परीक्षण और संचालन निर्देश

स्थापना से पहले, पिन को छोटा सेट करें: मैनुअल टेस्ट.
वायरिंग आरेख के अनुसार तार को जोड़ें।
एल, एन बिजली पर, स्विच पर S1। फिर लोड लैंप चालू हो जाता है, आपातकालीन चालक संकेतक प्रकाश हरा हो जाएगा, आपातकालीन बिजली की आपूर्ति सामान्य रूप से चार्ज हो जाएगा। स्विच बंद करें S1,और भार दीपक बंद हो जाता है.
आपातकालीन सिमुलेशनः चालू करें, लोड लैंप चालू करें, स्विच दबाएं ((टेस्ट स्विच), फिर आपातकालीन मोड में स्विच करें, आपातकालीन ड्राइवर का संकेतक प्रकाश बुझ जाएगा।स्विच छोड़ो ((टेस्ट स्विच), तो दीपक एलईडी ड्राइवर द्वारा संचालित है, और संकेतक प्रकाश चालू हो जाएगा।

स्वचालित परीक्षण और संचालन निर्देश

स्थापना से पहले, स्वचालित परीक्षण के लिए पिन को खुला रखें।
वायरिंग आरेख के अनुसार तार को जोड़ें।
एल, एन बिजली पर, घड़ी शुरू, और आवधिक स्व-परीक्षण। बैटरी को बदलने के लिए, बिजली की आपूर्ति बंद, और फिर से समय।

बैटरी आवेदन सूचना

बैटरी को सामान्य उपयोग की स्थिति में हर छह महीने में एक बार रिचार्ज और डिस्चार्ज किया जाना चाहिए।
जब बैटरी का उपयोग न हो तब सर्किट से कनेक्ट न करें ताकि सर्किट बोर्ड की स्व-उपभोग के कारण बैटरी का अधिक डिस्चार्ज न हो।
कृपया बैटरी को स्थापित करने और उपयोग करते समय गर्मी के स्रोत से दूर रखें, और इसे केवल एक निश्चित कार्य तापमान सीमा में अनुमति दें।
बैटरी को ठंडे और सूखे वातावरण में रखा जाना चाहिए।
लंबे समय तक भंडारण के बाद, आवश्यकता के अनुसार बैटरी को हर 12 महीने में चक्रित किया जाता है।
एसी बिजली बंद है, और घड़ी 7 दिनों के लिए रहता है। बिजली पर और फिर से समय। बैटरी को बदलने के लिए, बिजली की आपूर्ति बंद करो, और फिर से समय।
