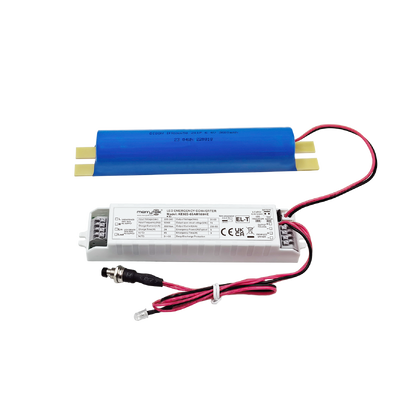

5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य

  • 5W 3hour duration time 20-60Vdc Non-maintained emergency pack with Self Test & Manual Test Switchable
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE, UKCA, UN38.3, MSDS
मॉडल संख्या KE023-05AM180HE
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सबसे पहले बबल बैग में पैक किया गया, और फिर बाहरी पैकिंग के लिए कार्टन के साथ प्रबलित किया गया
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी या वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz आपातकालीन पॉवर 5W
आपातकालीन समय 3 घंटे गारंटी 5 वर्ष (बैटरी शामिल)
लोड आउटपुट वोल्टेज 20-60Vdc कार्यशील तापमान 0 ℃ ~ 50 ℃
आईपी ​​रेटिंग आईपी20 बैटरी प्रकार LifePo4 6.4V 3600mAh
प्रमुखता देना

5W एलईडी आपातकालीन ड्राइवर

,

20-60Vdc आपातकालीन पैक

,

स्वयं परीक्षण आपातकालीन चालक
एक संदेश छोड़ें
उत्पाद विवरण
5W 3-घंटे की अवधि 20-60VDC गैर-रखरखाव आपातकालीन पैक स्व-परीक्षण और मैनुअल परीक्षण स्विच करने योग्य
उत्पाद अवलोकन

इनपुट रिले स्विचिंग और व्यापक सुरक्षा कार्यों के साथ, एक विस्तृत आउटपुट वोल्टेज रेंज के साथ निरंतर बिजली उत्पादन एलईडी आपातकालीन बिजली आपूर्ति।

मुख्य विशेषताएँ
  • विस्तृत वोल्टेज रेंज (20-60VDC) के साथ निरंतर बिजली उत्पादन
  • इनपुट रिले स्विचिंग तकनीक
  • एकाधिक सुरक्षा कार्य: बैटरी ओवरचार्ज, ओवर-डिस्चार्ज और आउटपुट शॉर्ट सर्किट सुरक्षा
  • स्व-परीक्षण और मैनुअल परीक्षण मोड के बीच स्विच करने योग्य
तकनीकी विशिष्टताएँ
चार्ज पैरामीटर
पैरामीटरKE023-05AM180HE
रेटेड इनपुट वोल्टेज220-240Vac 50Hz /60Hz
रेटेड इनपुट करंट0.06A अधिकतम। @230Vac
इनपुट इनरश करंट10A(twidth=100uS 50% Ipeak )@230Vac(पूर्ण भार पर कोल्ड स्टार्ट)
पावर फैक्टर≥0.5@230Vac
इनपुट पावर<4W
बैटरी चार्जिंग करंट (अधिकतम)350mA
बैटरी चार्जिंग समय24 घंटे अधिकतम।
आपातकालीन पैरामीटर
पैरामीटरविशिष्टता
ऑपरेटिंग मोडआपातकालीन मोड
लोड प्रकारएलईडी
आपातकालीन बिजली5W
आपातकालीन समय3 घंटे
लोड आउटपुट करंट250-80mA
लोड आउटपुट वोल्टेज20-60VDC
बैटरी विशिष्टताएँ
Li-ion बैटरी6.4V 3600mAh (क्षमता 25℃ पर आपातकालीन समय को पूरा करती है)
बैटरी वारंटी5 वर्ष
ड्राइवर आवश्यकताएँ
सर्ज करंट8A
इनपुट करंट3A अधिकतम।
आउटपुट करंट2A
एलईडी संकेतक स्थिति
स्थितिकारणचार्ज संकेतक
बैटरी पूरी तरह से चार्ज और चालू हैमानक दैनिक उपयोगठोस हरा
बैटरी चार्ज हो रही हैप्रारंभिक चार्ज/बैटरी टॉप अपचमकता हरा 1 सेकंड चालू 1 सेकंड बंद
ऑटो टेस्ट 3 घंटे (हर 12 महीने)आवधिक स्व-परीक्षणचमकता हरा 3 सेकंड चालू 1 सेकंड बंद
ऑटो टेस्ट 5 मिनट (हर 30 दिन)आवधिक स्व-परीक्षणचमकता हरा 3 सेकंड चालू 3 सेकंड बंद
अवधि परीक्षण त्रुटि3 घंटे की वार्षिक परीक्षा में विफलचमकता लाल 0.5 सेकंड चालू 0.5 सेकंड बंद
एलईडी त्रुटिप्लग इन नहीं किया गया या क्षतिग्रस्त/त्रुटिपूर्णचमकता लाल 2 सेकंड चालू - 2 सेकंड बंद
बैटरी डिस्कनेक्ट/त्रुटिपूर्णप्लग इन नहीं किया गया या क्षतिग्रस्त/त्रुटिपूर्णठोस लाल
सुरक्षा सुविधाएँ
  • बैटरी ओवर-चार्ज/डीप डिस्चार्ज सुरक्षा: हाँ
  • आउटपुट ओवर-वोल्टेज सुरक्षा: हाँ
  • आउटपुट ओवरलोड सुरक्षा: हाँ
  • आउटपुट शॉर्ट सर्किट सुरक्षा: हाँ
ऑपरेटिंग वातावरण
ऑपरेटिंग तापमान/नमी0℃…+50℃ नमी; 20%-75%(संक्षेपण के बिना)
भंडारण तापमान/नमी-5℃-35℃
केस अधिकतम। तापमान(Tc)75℃
सुरक्षा और ईएमसी अनुपालन
वोल्टेज का सामना करें3000Vac 5mA 60s (इनपुट "L N" - आउटपुट "SEC+ SEC-")
सुरक्षा मानकEN61347-1, 60598-2-22, 61347-2-7, 62034
ईएमसी मानकEN55015, EN61000-3-2, EN61000-3-3
बैटरी मानकUN38.3
पर्यावरण संरक्षणRoHS के अनुरूप
प्रमाणीकरणCE
भौतिक विशिष्टताएँ
इनपुट/आउटपुट टर्मिनल विशिष्टताटर्मिनल दबाएँ, तार का व्यास: 0.5-0.75mm²
आईपी ​​रेटिंगIP20
सुरक्षा का प्रकारकक्षा 2
स्थापना प्रकारअंतर्निहित स्थापना
स्थापना आयाम146×30×22.5mm
वजन: आपातकालीन बिजली आपूर्ति80±5g
जीवनकाल5 वर्ष @Ta

सभी पैरामीटर 230VAC के इनपुट वोल्टेज, 25℃ के वातावरण के तापमान पर परीक्षण किए जाते हैं, जब तक कि अन्यथा निर्दिष्ट न हो।

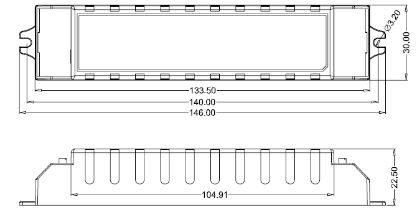

उत्पाद आयाम
Product dimensions diagram showing 146×30×22.5mm measurements
बैटरी आयाम
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 1
चित्र ए
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 2
चित्र बी
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 3
चित्र सी
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 4
चित्र डी
वायरिंग आरेख
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 5
चित्र ए
वैकल्पिक वायरिंग
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 6
चित्र बी
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 7
चित्र सी
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 8
चित्र डी
टेस्ट मोड चयन
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 9
तार की तैयारी
5W 3 घंटे की अवधि का समय 20-60Vdc स्व-परीक्षण और मैनुअल परीक्षण के साथ गैर-रखरखाव आपातकालीन पैक स्विच करने योग्य 10
  • ठोस या फंसे हुए तार का प्रकार: 0.5 - 0.75mm²
  • टर्मिनलों से तारों तक पहुंचने या उन्हें हटाने के लिए, बटनों को नीचे धकेलने के लिए एक पेचकश का उपयोग करें
मैनुअल टेस्ट ऑपरेशन निर्देश
  1. स्थापना से पहले, पिन शॉर्ट सेट करें: मैनुअल टेस्ट
  2. वायरिंग आरेख के अनुसार तार कनेक्ट करें
  3. एल, एन पावर ऑन, एस1 पर स्विच करें। फिर लोड लैंप चालू हो जाता है, आपातकालीन ड्राइवर संकेतक प्रकाश हरा हो जाता है, आपातकालीन बिजली आपूर्ति सामान्य रूप से चार्ज हो जाएगी। स्विच एस1 बंद करें, और लोड लैंप बंद हो जाता है
  4. आपातकालीन सिमुलेशन: स्विच ऑन, लोड लैंप चालू हो जाता है, स्विच (टेस्ट स्विच) दबाएं, फिर आपातकालीन मोड पर स्विच करें, आपातकालीन ड्राइवर का संकेतक प्रकाश बुझ जाएगा। स्विच (टेस्ट स्विच) छोड़ें, फिर लैंप एलईडी ड्राइवर द्वारा संचालित होता है, और संकेतक प्रकाश चालू हो जाएगा
स्वचालित परीक्षण संचालन निर्देश
  1. स्थापना से पहले, पिन ओपन सेट करें: स्वचालित परीक्षण
  2. वायरिंग आरेख के अनुसार तार कनेक्ट करें
  3. एल, एन पावर ऑन, घड़ी शुरू करें, और आवधिक स्व-परीक्षण। बैटरी बदलने के लिए, बिजली आपूर्ति बंद करें, और फिर से समय दें
बैटरी आवेदन सूचना
  • सामान्य उपयोग की स्थिति में बैटरी को अर्धवार्षिक रूप से रिचार्ज और डिस्चार्ज किया जाना चाहिए
  • जब बैटरी का उपयोग न किया जाए तो सर्किट से कनेक्ट न करें, ताकि सर्किट बोर्ड के स्व-उपभोग के कारण बैटरी का ओवर-डिस्चार्ज न हो
  • कृपया बैटरी को स्थापित और उपयोग करते समय गर्मी के स्रोत से दूर रखें, और इसे केवल एक निश्चित कार्य तापमान सीमा में ही अनुमति दें
  • बैटरी को ठंडी और सूखी जगह पर संग्रहित किया जाना चाहिए
  • लंबे समय तक भंडारण के बाद, बैटरी को आवश्यकतानुसार हर 12 महीने में चक्रित किया जाता है
  • एसी पावर बंद है, और घड़ी 7 दिनों तक चलती है। पावर ऑन और री-टाइम। बैटरी बदलने के लिए, बिजली आपूर्ति बंद करें, और फिर से समय दें
