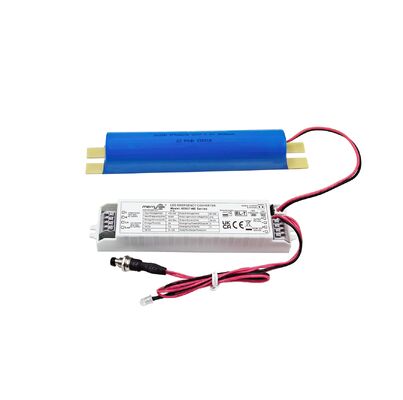

5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE, UKCA, UN38.3, MSDS
मॉडल संख्या KE027-05AM180HE
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सबसे पहले बबल बैग में पैक किया गया, और फिर बाहरी पैकिंग के लिए कार्टन के साथ प्रबलित किया गया
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी या वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz आपातकालीन पॉवर 5W (अनुकूलित किया जा सकता है)
आपातकालीन समय 180 मिनट (अनुकूलित किया जा सकता है) गारंटी 5 साल
लोड आउटपुट वोल्टेज 80-200Vdc कार्यशील तापमान 0 ℃ ~ 50 ℃
आईपी ​​रेटिंग आईपी20 बैटरी प्रकार LifePo4 6.4V 3600mAh
एक संदेश छोड़ें
उत्पाद विवरण

5W LED आपातकालीन पैक जिसमें 3 घंटे की अवधि और 5 साल की वारंटी के लिए मैनुअल टेस्ट बटन है





1. विवरण



1) विस्तृत आउटपुट वोल्टेज रेंज के साथ निरंतर बिजली उत्पादन एलईडी आपातकालीन बिजली आपूर्ति।
2) इनपुट रिले स्विचिंग।
3) उच्च सुरक्षा, उच्च प्रदर्शन, लंबी उम्र लाइफपीओ4 बैटरी।
4) बैटरी प्रबंधन के साथ।

5) मैनुअल टेस्ट और ऑटोमैटिक टेस्ट चयन।





2. पैरामीटर

चार्ज भाग

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

रेटेड इनपुट वोल्टेज

220-240Vac  50Hz/60Hz

रेटेड इनपुट करंट

0.06A अधिकतम। @230Vac

इनपुट इनरश करंट

10A(टीचौड़ाई=100u(इनपुट “L N” – आउटपुट “SEC+ SEC-) 50% Ipeak )@230Vएसी(पूर्ण भार पर कोल्ड स्टार्ट)

पावर फैक्टर

≥0.5@230Vac

इनपुट पावर

<4W@230Vएसी

बैटरी चार्जिंग करंट

250mA

250mA

350mA

350mA

बैटरी चार्जिंग समय

24 घंटे अधिकतम।

आपातकालीन भाग

ऑपरेटिंग मोड

आपातकालीन मोड

लोड प्रकार

एलईडी

आपातकालीन बिजली

2W

2.5W

4W

5W

आपातकालीन समय

3 घंटे

लोड आउटपुट करंट

25-10mA

31-12mA

50-20mA

65-25mA

लोड आउटपुट वोल्टेज

80-200Vdc

बैटरी

लाइफपीओईएमसी मानक (बैटरी क्षमता 25℃ पर आपातकालीन समय को पूरा करती है)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

बैटरी वारंटी

वारंटी℃ साल @5~60℃।

अपवाद ड्राइवर आवश्यकताएँ

सर्ज करंट

8A

इनपुट करंट

. आयाम (इकाई: मिमी)ए अधिकतम।

आउटपुट करंट

2ए अधिकतम।

एलईडी संकेत
(मैनुअल टेस्ट)

चार्जिंग

हरा प्रकाश

दोष

हरा प्रकाश बंद

आपातकालीन फ़ंक्शन परीक्षण

मैनुअल टेस्ट

चूक

ऑटो टेस्ट

सेट करने योग्य

ऑटो टेस्टिंग

दोष/परीक्षण / स्थिति

कारण

चार्ज संकेतक स्थिति

बैटरी पूरी तरह चार्ज और चालू है

मानक दैनिक उपयोग




ठोस हरा

बैटरी चार्जिंग

प्रारंभिक चार्ज/बैटरी टॉप अप





चमकता हरा 1 सेकंड चालू 1 सेकंड बंद

ऑटो टेस्ट 3 घंटे (हर 12 महीने)

आवधिक स्व-परीक्षण





चमकता हरा 3 सेकंड चालू 1 सेकंड बंद

ऑटो टेस्ट 5 मिनट (हर 30 दिन)

आवधिक स्व-परीक्षण





चमकता हरा 3 सेकंड चालू 3 सेकंड बंद

अवधि परीक्षण दोष

स्वचालित परीक्षण विफल





चमकता लाल 0.5 सेकंड चालू 0.5 सेकंड बंद

एलईडी दोष

प्लग इन नहीं है या क्षतिग्रस्त/दोषपूर्ण है








चमकता लाल 2 सेकंड चालू – 2 सेकंड बंद

बैटरी डिस्कनेक्ट/दोषपूर्ण

प्लग इन नहीं है या क्षतिग्रस्त/दोषपूर्ण है




ठोस लाल

आपातकालीन  सुरक्षा

बैटरी ओवर-चार्ज/डीप डिस्चार्ज सुरक्षा

हाँ

आउटपुट ओवर-वोल्टेज सुरक्षा

हाँ

आउटपुट ओवरलोड सुरक्षा

हाँ

आउटपुट शॉर्ट सर्किट सुरक्षा

हाँ

ऑपरेटिंग

पर्यावरण

ऑपरेटिंग तापमान/नमी

0सुरक्षा…+50℃,नमी:20%-75%(बिना संघनन)भंडारण तापमान/नमी

-

5℃-35℃केस मैक्स। तापमान(Tc)

7

5℃सुरक्षा

& ईएमसी

वोल्टेज का सामना करें



3000

Vac 5mA 60एस(इनपुट “L N” – आउटपुट “SEC+ SEC-) सुरक्षा मानक

EN61347-1,

60598-2-22 , पर्यावरण का तापमान 25℃, जब तक कि अन्यथा निर्दिष्ट न हो।, पर्यावरण का तापमान 25℃, जब तक कि अन्यथा निर्दिष्ट न हो।4ईएमसी मानक

EN55015, EN61000-3-2, EN61000-3-3

बैटरी मानक

UN38.3

पर्यावरण संरक्षण आवश्यकताएँ

RoHS के अनुरूप

प्रमाणीकरण

सीई

अन्य

इनपुट/आउटपुट(

टर्मिनल/वायरिंग) विशिष्टताटर्मिनल दबाएँ,

तार व्यास: 0.5- 0.75 mm2 आईपी ​​रेटिंग

IP20

सुरक्षा का प्रकार

कक्षा 2

स्थापना प्रकार

अंतर्निहित स्थापना

स्थापना आयाम

146*30*22.5mm

पैकेजिंग आवश्यकता

सफेद बॉक्स

+क्लैपबोर्ड+बाहरी कार्टन(K=A)+क्लैपबोर्ड+बाहरी कार्टन(K=A)वज़न

75g (ड्राइवर)

जीवनकाल

5 साल

 @Taटिप्पणियाँ:

सभी पैरामीटर इनपुट वोल्टेज पर परीक्षण किए जाते हैं

230VAC, पर्यावरण का तापमान 25℃, जब तक कि अन्यथा निर्दिष्ट न हो।3

. आयाम (इकाई: मिमी)4. वायरिंग आरेख

5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन 0

5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन 1

5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन 2

5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन 3





या



5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन 4

5.

5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन 5

मैनुअल टेस्ट और ऑटोटेस्ट स्विच6.

5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन 6

तार की तैयारीठोस या फंसे हुए तार का प्रकार: 0.5 -0.75 mm2

5W एलईडी आपातकालीन पैक 3 घंटे की अवधि के साथ और 5 साल की वारंटी के लिए मैनुअल परीक्षण बटन 7

  • टर्मिनलों से तारों तक पहुंचने या उन्हें हटाने के लिए, बटनों को नीचे धकेलने के लिए एक पेचकश का उपयोग करें
  • 7.



मैनुअल टेस्ट और ऑपरेशन निर्देश1) स्थापना से पहले, पिन शॉर्ट सेट करें: मैनुअल टेस्ट।

2) वायरिंग आरेख के अनुसार तार कनेक्ट करें।

3) L, N चालू करें, घड़ी शुरू करें, और आवधिक स्व-परीक्षण। बैटरी बदलने के लिए, बिजली आपूर्ति बंद करें, और फिर से समय दें।

4) आपातकालीन सिमुलेशन: चालू करें, लोड लैंप चालू हो जाता है, स्विच (टेस्ट स्विच) दबाएं, फिर आपातकालीन मोड पर स्विच करें, आपातकालीन ड्राइवर का संकेतक प्रकाश बुझ जाएगा। स्विच (टेस्ट स्विच) छोड़ें, फिर लैंप एलईडी ड्राइवर द्वारा संचालित होता है, और संकेतक प्रकाश चालू हो जाएगा।

8.



स्वचालित परीक्षण & ऑपरेशन निर्देश1) स्थापना से पहले, स्वचालित परीक्षण के लिए पिन खोलें।

2) वायरिंग आरेख के अनुसार तार कनेक्ट करें।

3) L, N चालू करें, घड़ी शुरू करें, और आवधिक स्व-परीक्षण। बैटरी बदलने के लिए, बिजली आपूर्ति बंद करें, और फिर से समय दें।

9.



बैटरी आवेदन सूचना1) सामान्य उपयोग की स्थिति में बैटरी को अर्धवार्षिक रूप से रिचार्ज और डिस्चार्ज किया जाना चाहिए।

2) जब बैटरी का उपयोग न किया जाए तो सर्किट से कनेक्ट न करें ताकि सर्किट बोर्ड के स्व-उपभोग के कारण बैटरी का ओवर-डिस्चार्ज न हो।

3) कृपया बैटरी को स्थापित और उपयोग करते समय गर्मी के स्रोत से दूर रखें, और इसे केवल एक निश्चित कार्य तापमान सीमा में उपयोग करने की अनुमति दें।

4) बैटरी को ठंडी और सूखी जगह पर संग्रहित किया जाना चाहिए।

5) लंबे समय तक भंडारण के बाद, बैटरी को आवश्यकतानुसार हर 12 महीने में चक्रित किया जाता है।

6) एसी पावर बंद है, और घड़ी 7 दिनों तक चलती है। चालू करें और फिर से समय दें। बैटरी बदलने के लिए, बिजली आपूर्ति बंद करें, और फिर से समय दें।
