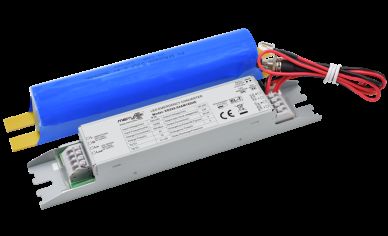

3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE, UKCA, UN38.3,MSDS
मॉडल संख्या KE028-03AM180HE
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सबसे पहले बबल बैग में पैक किया गया, और फिर बाहरी पैकिंग के लिए कार्टन के साथ प्रबलित किया गया
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी या वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz आपातकालीन पॉवर 3W (अनुकूलित किया जा सकता है)
आपातकालीन समय 180 मिनट (अनुकूलित किया जा सकता है) गारंटी 5 वर्ष (बैटरी शामिल)
लोड आउटपुट वोल्टेज 80-200Vdc कार्यशील तापमान 0℃~50℃
आईपी ​​रेटिंग आईपी20 बैटरी प्रकार लाइफPO4 6.4V 1800mAh
प्रमुखता देना

3W एलईडी आपातकालीन ड्राइवर

,

स्वयं परीक्षण आपातकालीन पैक

,

80-200Vdc आपातकालीन ड्राइवर
एक संदेश छोड़ें
उत्पाद विवरण
3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ
उत्पाद अवलोकन

वाइड आउटपुट वोल्टेज रेंज के साथ निरंतर पावर आउटपुट एलईडी आपातकालीन पावर सप्लाई, इनपुट रिले स्विचिंग और उच्च-प्रदर्शन LiFePO4 बैटरी तकनीक की विशेषता।

  • इनपुट रिले स्विचिंग
  • उच्च सुरक्षा, उच्च प्रदर्शन, लंबी जीवन LiFePO4 बैटरी
  • एकीकृत बैटरी प्रबंधन प्रणाली
  • मैनुअल जांच और स्व-जांच चयन
तकनीकी पैरामीटर
चार्ज भाग विनिर्देश
पैरामीटर KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz/60Hz
रेटेड इनपुट करंट 0.06A मैक्स. @230Vac
इनपुट इनरश करंट 10A(Twidth=100us 50% Ipeak) @230Vac (फुल लोड पर कोल्ड स्टार्ट)
पावर फैक्टर ≥0.5@230Vac
इनपुट पावर <4W@230Vac
बैटरी चार्जिंग करंट 200mA 200mA 350mA 350mA
बैटरी चार्जिंग समय 24 घंटे मैक्स.
आपातकालीन भाग विनिर्देश
पैरामीटर विनिर्देश
ऑपरेटिंग मोड आपातकालीन मोड
लोड प्रकार एलईडी
आपातकालीन पावर 2W | 2.5W | 4W | 5W
आपातकालीन समय 3 घंटे
लोड आउटपुट करंट 25-10mA | 31-12mA | 50-20mA | 57-23mA
लोड आउटपुट वोल्टेज 80-200Vdc
बैटरी विनिर्देश
पैरामीटर विनिर्देश
LiFePO4 (बैटरी क्षमता 25℃ पर आपातकालीन समय को पूरा करती है) 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah
बैटरी वारंटी वारंटी 5 साल @5~60℃
अपवाद ड्राइवर आवश्यकताएँ
पैरामीटर विनिर्देश
सर्ज करंट 8A
इनपुट करंट 3A मैक्स.
आउटपुट करंट 2A मैक्स.
एलईडी इंडिकेशन (मैनुअल टेस्ट)
स्थिति सूचक
चार्जिंग हरी बत्ती
फॉल्ट हरी बत्ती बंद
आपातकालीन फंक्शन टेस्ट
टेस्ट प्रकार सेटिंग
मैनुअल टेस्ट डिफ़ॉल्ट
ऑटो टेस्ट सेटेबल
ऑटो टेस्टिंग इंडिकेटर्स
फॉल्ट/टेस्ट/स्टेटस कारण चार्ज इंडिकेटर स्टेटस
बैटरी पूरी तरह से चार्ज और चालू है मानक दैनिक उपयोग ठोस हरा
बैटरी चार्जिंग प्रारंभिक चार्ज/बैटरी टॉप अप फ्लैशिंग हरी 1 सेकंड चालू 1 सेकंड बंद
ऑटो टेस्ट 3 घंटे (हर 12 महीने में) आवधिक स्व-परीक्षण फ्लैशिंग हरी 3 सेकंड चालू 1 सेकंड बंद
ऑटो टेस्ट 5 मिनट (हर 30 दिन में) आवधिक स्व-परीक्षण फ्लैशिंग हरी 3 सेकंड चालू 3 सेकंड बंद
अवधि परीक्षण दोष स्वचालित परीक्षण विफल फ्लैशिंग लाल 0.5 सेकंड चालू 0.5 सेकंड बंद
एलईडी दोष प्लग इन नहीं है या क्षतिग्रस्त/दोषपूर्ण है फ्लैशिंग लाल 2 सेकंड चालू - 2 सेकंड बंद
बैटरी डिस्कनेक्टेड/दोषपूर्ण प्लग इन नहीं है या क्षतिग्रस्त/दोषपूर्ण है ठोस लाल
आपातकालीन सुरक्षा सुविधाएँ
सुरक्षा प्रकार उपलब्ध
बैटरी ओवर-चार्ज/डीप डिस्चार्ज सुरक्षा हाँ
आउटपुट ओवर-वोल्टेज सुरक्षा हाँ
आउटपुट ओवरलोड सुरक्षा हाँ
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ
ऑपरेटिंग वातावरण
पैरामीटर विनिर्देश
ऑपरेटिंग तापमान/आर्द्रता 0℃…+50℃, आर्द्रता: 20%-75% (बिना संघनन के)
भंडारण तापमान/आर्द्रता -5℃-35℃
केस मैक्स. तापमान(Tc) 75℃
सुरक्षा और ईएमसी अनुपालन
मानक/पैरामीटर विनिर्देश
विदस्टैंड वोल्टेज 3000Vac 5mA 60s (इनपुट "L N" - आउटपुट "SEC+ SEC-")
सुरक्षा मानक EN61347-1, 60598-2-22, 61347-2-7, 62034
ईएमसी मानक EN55015, EN61000-3-2, EN61000-3-3
बैटरी मानक UN38.3
पर्यावरण संरक्षण आवश्यकताएँ RoHS के अनुरूप
प्रमाणन सीई
भौतिक विनिर्देश
पैरामीटर विनिर्देश
इनपुट/आउटपुट (टर्मिनल/वायरिंग) विनिर्देश प्रेस टर्मिनल, तार व्यास: 0.5-0.75mm²
आईपी रेटिंग IP20
सुरक्षा का प्रकार क्लास 2
स्थापना प्रकार अंतर्निहित स्थापना
स्थापना आयाम 146×30×22.5mm
पैकेजिंग आवश्यकता सफेद बॉक्स + निर्देश पुस्तिका + क्लैपबोर्ड + बाहरी कार्टन (K=A)
वजन 75g (ड्राइवर)
जीवनकाल 5 साल @Ta
आयाम

एलईडी रूपांतरण किट आयाम आरेख (इकाई: मिमी)

3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 0

बैटरी आयाम आरेख (इकाई: मिमी)

3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 1
चित्र ए
3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 2
चित्र बी
3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 3
चित्र सी
3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 4
चित्र डी
वायरिंग आरेख

एलईडी रूपांतरण किट वायरिंग आरेख विकल्प 1

3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 5

या

एलईडी रूपांतरण किट वायरिंग आरेख विकल्प 2

3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 6
मैनुअल और स्वचालित टेस्ट सेट एक्सचेंज
3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 7
तार तैयारी
3W मानक और स्व-परीक्षण आपातकालीन पैक 3 घंटे की अवधि और 80-200Vdc आउटपुट के साथ 8
  • ठोस या फंसे हुए तार का प्रकार: 0.5 - 0.75mm²
  • टर्मिनल से तारों तक पहुंचने या हटाने के लिए, बटनों को नीचे धकेलने के लिए एक पेचकश का उपयोग करें
मैनुअल टेस्ट और ऑपरेशन निर्देश
  1. स्थापना से पहले, पिन शॉर्ट सेट करें: मैनुअल टेस्ट।
  2. वायरिंग आरेख के अनुसार तार कनेक्ट करें।
  3. एल, एन पावर ऑन, स्विच एस1 चालू करें। फिर लोड लैंप चालू हो जाता है, आपातकालीन ड्राइवर इंडिकेटर लाइट हरी हो जाती है, आपातकालीन पावर सप्लाई सामान्य चार्जिंग है। स्विच एस1 बंद करें, और लोड लैंप बंद हो जाता है।
  4. आपातकालीन सिमुलेशन: चालू करें, लोड लैंप चालू हो जाता है, स्विच (टेस्ट स्विच) दबाएं, फिर आपातकालीन मोड में स्विच करें, आपातकालीन ड्राइवर का इंडिकेटर लाइट बुझ जाएगा। स्विच (टेस्ट स्विच) छोड़ें, फिर लैंप एलईडी ड्राइवर द्वारा संचालित होता है, और इंडिकेटर लाइट चालू हो जाएगा।
स्वचालित टेस्ट और ऑपरेशन निर्देश
  1. स्थापना से पहले, पिन ओपन सेट करें: स्वचालित टेस्ट।
  2. वायरिंग आरेख के अनुसार तार कनेक्ट करें। एलईडी आपातकालीन ड्राइवर पर टेस्ट स्विच हटा दें।
  3. एल, एन पावर ऑन, घड़ी शुरू करें, और आवधिक स्व-परीक्षण। बैटरी बदलने के लिए, पावर सप्लाई बंद करें, और फिर से समय सेट करें।
बैटरी आवेदन सूचना
  • सामान्य उपयोग की स्थिति में बैटरी को अर्ध-वार्षिक रूप से चार्ज और डिस्चार्ज किया जाना चाहिए।
  • सर्किट बोर्ड की स्व-खपत के कारण बैटरी के ओवर-डिस्चार्ज को रोकने के लिए बैटरी का उपयोग न होने पर सर्किट से कनेक्ट न करें।
  • कृपया स्थापना और उपयोग करते समय बैटरी को गर्मी स्रोत से दूर रखें, और इसे केवल एक निश्चित कार्य तापमान सीमा में उपयोग करने की अनुमति दें।
  • बैटरी को ठंडे और सूखे वातावरण में संग्रहित किया जाना चाहिए।
  • लंबे समय तक भंडारण के बाद, बैटरी को आवश्यकतानुसार हर 12 महीने में साइकिल किया जाता है।
  • एसी पावर बंद है, और घड़ी 7 दिनों तक चलती है। पावर ऑन करें और फिर से समय सेट करें। बैटरी बदलने के लिए, पावर सप्लाई बंद करें, और फिर से समय सेट करें।
नोट: सभी पैरामीटर इनपुट वोल्टेज 230Vac, पर्यावरण तापमान 25℃ पर परीक्षण किए जाते हैं, जब तक कि अन्यथा निर्दिष्ट न हो।
