5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण

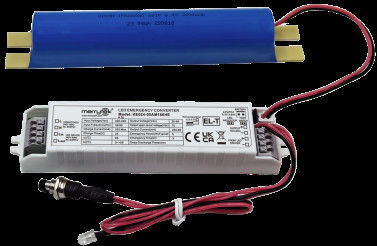

  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE, UKCA, UN38.3, MSDS
मॉडल संख्या KE024-02AM180HE
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सबसे पहले बबल बैग में पैक किया गया, और फिर बाहरी पैकिंग के लिए कार्टन के साथ प्रबलित किया गया
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी या वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz आपातकालीन पॉवर 2W ((अनुकूलित किया जा सकता है)
आपातकालीन समय 180mins (अनुकूलित किया जा सकता है) गारंटी 5 साल
लोड आउटपुट वोल्टेज 20-60Vdc कार्यशील तापमान 0 ℃ ~ 50 ℃
आईपी ​​रेटिंग आईपी20 बैटरी प्रकार लाइफPO4 6.4V 1800mAh
एक संदेश छोड़ें
उत्पाद विवरण

5 साल की वारंटी 2W 3-घंटे की LED इमरजेंसी कनवर्टर LiFePO4 बैटरी सेल्फ-टेस्टिंग और मैनुअल टेस्टिंग के साथ





1. विवरण

1) विस्तृत आउटपुट वोल्टेज रेंज के साथ निरंतर बिजली आउटपुट LED इमरजेंसी बिजली आपूर्ति।

2) इनपुट रिले स्विचिंग।
3) उच्च सुरक्षा, उच्च प्रदर्शन, लंबी उम्र LifePO4 बैटरी।
4) बैटरी प्रबंधन के साथ।

5) मैनुअल टेस्ट और ऑटोमैटिक टेस्ट चयन।





2. पैरामीटर



चार्ज भाग KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz/60Hz
रेटेड इनपुट करंट 0.06A अधिकतम @230Vac
इनपुट इनरश करंट 10A(Twidth=100us 50% Ipeak )@230Vac(पूर्ण लोड पर कोल्ड स्टार्ट)
पावर फैक्टर ≥0.5@230Vac
इनपुट पावर <4W@230Vac
बैटरी चार्जिंग करंट 250mA 250mA 350mA 350mA
बैटरी चार्जिंग समय 24 घंटे अधिकतम।
इमरजेंसी भाग ऑपरेटिंग मोड इमरजेंसी मोड
लोड प्रकार LED
इमरजेंसी पावर 2W 2.5W 4W 5W
इमरजेंसी समय 3 घंटे
लोड आउटपुट करंट 100-30mA 125-41mA 200-65mA 250-80mA
लोड आउटपुट वोल्टेज 20-60Vdc
बैटरी LifePO4 (बैटरी क्षमता 25℃ पर इमरजेंसी समय को पूरा करती है) 6.4V 1.8Ah 6.4V 1.8Ah 6.4V 3.6Ah 6.4V 3.6Ah
बैटरी वारंटी वारंटी 5 साल @5~60℃।
अपवाद ड्राइवर आवश्यकताएँ सर्ज करंट 8A
इनपुट करंट 3A अधिकतम।
आउटपुट करंट 2A अधिकतम।
LED इंडिकेशन
(मैनुअल टेस्ट)		 चार्जिंग हरा प्रकाश
दोष हरा प्रकाश बंद
इमरजेंसी फंक्शन टेस्ट मैनुअल टेस्ट डिफ़ॉल्ट
ऑटो टेस्ट सेट करने योग्य
ऑटो टेस्टिंग दोष/टेस्ट / स्थिति कारण चार्ज इंडिकेटर स्थिति
बैटरी पूरी तरह चार्ज और चालू है मानक दैनिक उपयोग
ठोस हरा
बैटरी चार्जिंग प्रारंभिक चार्ज/बैटरी टॉप अप
चमकता हरा 1 सेकंड चालू 1 सेकंड बंद
ऑटो टेस्ट 3 घंटे (हर 12 महीने में) आवधिक स्व-परीक्षण
चमकता हरा 3 सेकंड चालू 1 सेकंड बंद
ऑटो टेस्ट 5 मिनट (हर 30 दिन में) आवधिक स्व-परीक्षण
चमकता हरा 3 सेकंड चालू 3 सेकंड बंद
अवधि परीक्षण दोष स्वचालित परीक्षण विफल
चमकता लाल 0.5 सेकंड चालू 0.5 सेकंड बंद
LED दोष प्लग इन नहीं है या क्षतिग्रस्त/दोषपूर्ण है
चमकता लाल 2 सेकंड चालू – 2 सेकंड बंद
बैटरी डिस्कनेक्ट/दोषपूर्ण प्लग इन नहीं है या क्षतिग्रस्त/दोषपूर्ण है
ठोस लाल
इमरजेंसी सुरक्षा बैटरी ओवर-चार्ज/डीप डिस्चार्ज सुरक्षा हाँ
आउटपुट ओवर-वोल्टेज सुरक्षा हाँ
आउटपुट ओवरलोड सुरक्षा हाँ
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ

ऑपरेटिंग

पर्यावरण

 ऑपरेटिंग तापमान/नमी 0℃…+50℃, नमी: 20%-75%(बिना संघनन के)
भंडारण तापमान/नमी -5℃-35℃
केस अधिकतम। तापमान(Tc) 75℃

सुरक्षा

& EMC



 वोल्टेज का सामना करें 3000Vac 5mA 60s (इनपुट “L N” – आउटपुट “SEC+ SEC-)
सुरक्षा मानक EN61347-1, 60598-2-22, 61347-2-7, 62034
EMC मानक EN55015, EN61000-3-2, EN61000-3-3
बैटरी मानक UN38.3
पर्यावरण संरक्षण आवश्यकताएँ RoHS के अनुरूप
प्रमाणीकरण CE
अन्य इनपुट/आउटपुट(टर्मिनल/वायरिंग) विशिष्टता टर्मिनल दबाएँ, तार का व्यास:0.5-0.75mm2
IP रेटिंग IP20
सुरक्षा का प्रकार कक्षा 2
स्थापना प्रकार अंतर्निहित स्थापना
स्थापना आयाम 146*30*22.5mm
पैकेजिंग आवश्यकता सफेद बॉक्स+निर्देश मैनुअल+क्लैपबोर्ड+बाहरी कार्टन(K=A)
वज़न 75g (ड्राइवर)
जीवनकाल 5 वर्ष @Ta

टिप्पणियाँ:

सभी पैरामीटर इनपुट वोल्टेज 230VAC, पर्यावरण तापमान 25℃ पर परीक्षण किए जाते हैं, जब तक कि अन्यथा निर्दिष्ट न हो।

3. बैटरी आयाम (इकाई: मिमी)

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 0

                                             चित्र A.

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 1

                                             ​चित्र B.

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 2

​                                               चित्र C.

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 3

​                                               चित्र D.



4. कनवर्टर आयाम

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 4









5. वायरिंग आरेख

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 5



या

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 6





































6. मैनुअल टेस्ट और ऑटोटेस्ट स्विच

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 7

7. तार तैयारी

5 साल की वारंटी 2W 3-घंटे LED आपातकालीन कनवर्टर LiFePO4 बैटरी के साथ, स्व-परीक्षण और मैनुअल परीक्षण 8

  • ठोस या फंसे हुए तार का प्रकार: 0.5 -0.75 मिमी2
  • टर्मिनलों से तारों तक पहुंचने या उन्हें हटाने के लिए, बटनों को नीचे धकेलने के लिए एक पेचकश का उपयोग करें



8. मैनुअल टेस्ट और ऑपरेशन निर्देश

1) स्थापना से पहले, पिन शॉर्ट सेट करें: मैनुअल टेस्ट।

2) वायरिंग आरेख के अनुसार तार कनेक्ट करें।

3) L, N पावर ऑन, S1 चालू करें। फिर लोड लैंप चालू हो जाता है, इमरजेंसी ड्राइवर इंडिकेटर लाइट हरा हो जाएगा, इमरजेंसी बिजली आपूर्ति सामान्य रूप से चार्ज होगी। स्विच S1 बंद करें, और लोड लैंप बंद हो जाता है।

4) इमरजेंसी सिमुलेशन: चालू करें, लोड लैंप चालू हो जाता है, स्विच (टेस्ट स्विच) दबाएं, फिर इमरजेंसी मोड पर स्विच करें, इमरजेंसी ड्राइवर का इंडिकेटर लाइट बुझ जाएगा। स्विच (टेस्ट स्विच) छोड़ें, फिर लैंप LED ड्राइवर द्वारा संचालित होता है, और इंडिकेटर लाइट चालू हो जाएगी।



9. स्वचालित परीक्षण & ऑपरेशन निर्देश

1) स्थापना से पहले, स्वचालित परीक्षण के लिए पिन खोलें।

2) वायरिंग आरेख के अनुसार तार कनेक्ट करें।

3) L, N पावर ऑन, घड़ी शुरू करें, और आवधिक स्व-परीक्षण। बैटरी बदलने के लिए, बिजली आपूर्ति बंद करें, और फिर से समय दें।



10. बैटरी अनुप्रयोग सूचना

1) सामान्य उपयोग की स्थिति में बैटरी को अर्धवार्षिक रूप से रिचार्ज और डिस्चार्ज किया जाना चाहिए।

2) जब बैटरी का उपयोग नहीं किया जाता है तो सर्किट से कनेक्ट न करें ताकि सर्किट बोर्ड के स्व-उपभोग के कारण बैटरी का ओवर-डिस्चार्ज न हो।

3) कृपया बैटरी को स्थापित और उपयोग करते समय गर्मी के स्रोत से दूर रखें, और इसे केवल एक निश्चित कार्य तापमान सीमा में ही अनुमति दें।

4) बैटरी को ठंडी और सूखी जगह पर संग्रहित किया जाना चाहिए।

5) लंबे समय तक भंडारण के बाद, बैटरी को आवश्यकतानुसार हर 12 महीने में चक्रित किया जाता है।

6) एसी पावर बंद है, और घड़ी 7 दिनों तक चलती है। पावर ऑन करें और फिर से समय दें। बैटरी बदलने के लिए, बिजली आपूर्ति बंद करें, और फिर से समय दें।
