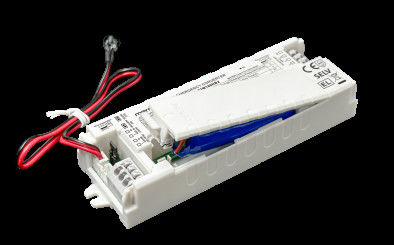

5W 1 घंटे 10-50Vdc LED रूपांतरण किट, जिसमें बिल्ट-इन Li-ion बैटरी सेल्फ टेस्ट और मैनुअल टेस्ट स्विच करने योग्य हैं

  • 5W 1hour 10-50Vdc LED conversion kits with Built-in Li-ion Battery Self Test & Manual Test Switchable
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE, UKCA, UN38.3, MSDS
मॉडल संख्या KE022-05AM060KB
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सबसे पहले बबल बैग में पैक किया गया, और फिर बाहरी पैकिंग के लिए कार्टन के साथ प्रबलित किया गया
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी या वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz आपातकालीन पॉवर 5W
आपातकालीन समय 60 मि गारंटी 5 वर्ष (बैटरी 3 वर्ष)
लोड आउटपुट वोल्टेज 10-50Vdc कार्यशील तापमान 0 ℃ ~ 50 ℃
आईपी ​​रेटिंग आईपी20 बैटरी प्रकार ली-आयन 3.7V 2600mAh
प्रमुखता देना

बैटरी के साथ 5W LED आपातकालीन ड्राइवर

,

10-50Vdc LED रूपांतरण किट

,

सेल्फ-टेस्ट स्विच के साथ LED ड्राइवर
एक संदेश छोड़ें
उत्पाद विवरण
अंतर्निहित लिथियम आयन बैटरी के साथ 5W 1 घंटे 10-50Vdc एलईडी रूपांतरण किट स्व-परीक्षण और मैनुअल परीक्षण स्विच करने योग्य
उत्पाद का अवलोकन

निरंतर शक्ति आउटपुट एलईडी आपातकालीन बिजली आपूर्ति, व्यापक आउटपुट वोल्टेज रेंज के साथ, इनपुट रिले स्विचिंग और व्यापक सुरक्षा कार्यों के साथ।

प्रमुख विशेषताएं
  • व्यापक वोल्टेज रेंज (10-50VDC) के साथ निरंतर आउटपुट पावर
  • इनपुट रिले स्विचिंग तकनीक
  • कई सुरक्षा कार्यः बैटरी ओवरचार्ज, ओवर-डिचार्ज और आउटपुट शॉर्ट सर्किट सुरक्षा
  • स्वयं परीक्षण और मैनुअल परीक्षण मोड के बीच स्विच करने योग्य
तकनीकी विनिर्देश
चार्ज पैरामीटर
पैरामीटरKE022-05AM060KB
नामित इनपुट वोल्टेज220-240Vac 50Hz /60Hz
नामित इनपुट करंट0.06A अधिकतम @230Vac
इनपुट इनरुश करंट15A ((twidth=100uS 50% Ipeak))@230Vac ((पूर्ण भार पर ठंडी शुरुआत)
शक्ति कारक≥0.5@230Vac
इनपुट शक्ति<3W
बैटरी चार्जिंग करंट (मैक्स)240mA
बैटरी चार्ज करने का समय24 घंटे अधिकतम.
आपातकालीन मापदंड
पैरामीटरविनिर्देश
ऑपरेटिंग मोडआपातकालीन मोड
भार प्रकारएलईडी
आपातकालीन शक्ति5W
आपातकालीन समय1 घंटा
लोड आउटपुट करंट500-100mA
लोड आउटपुट वोल्टेज10-50 वीडीसी
बैटरी विनिर्देश
लिथियम आयन बैटरी3.7V 2600mAh (क्षमता 25°C पर आपातकालीन समय को पूरा करती है)
बैटरी की गारंटीतीन वर्ष
चालक की आवश्यकताएँ
बढ़त धारा8A
इनपुट करंट3 ए मैक्स.
आउटपुट करंट2ए
एलईडी संकेतक स्थिति
स्थितिकारणलोड सूचक
बैटरी पूरी तरह से चार्ज और चालूमानक दैनिक उपयोगठोस हरा
बैटरी चार्ज करनाआरंभिक चार्ज/बैटरी भरना1 सेकंड पर 1 सेकंड बंद हरे रंग की चमकती
ऑटो टेस्ट 3 घंटे (हर 12 महीने में)आवधिक स्व-परीक्षणचमकती हरी 3 सेकंड पर 1 सेकंड बंद
ऑटो टेस्ट 5 मिनट (हर 30 दिनों में)आवधिक स्व-परीक्षणचमकती हरी 3 सेकंड 3 सेकंड बंद
अवधि परीक्षण दोष3 घंटे की वार्षिक परीक्षा में फेलचमकती लाल 0.5 सेकंड पर 0.5 सेकंड बंद
एलईडी दोषप्लग में नहीं या क्षतिग्रस्त/दोषपूर्णलाल चमकती 2 सेकंड पर - 2 सेकंड बंद
बैटरी डिस्कनेक्ट / दोषपूर्णप्लग में नहीं या क्षतिग्रस्त/दोषपूर्णठोस लाल
सुरक्षा सुविधाएँ
  • बैटरी ओवरचार्ज/डीप डिस्चार्ज प्रोटेक्शन: हाँ
  • आउटपुट ओवर वोल्टेज सुरक्षाः हाँ
  • आउटपुट अधिभार संरक्षणः हाँ
  • आउटपुट शॉर्ट सर्किट सुरक्षाः हाँ
परिचालन वातावरण
ऑपरेटिंग तापमान/नमी0°C...+50°C आर्द्रता; 20%-75% (गैर संघनक)
भंडारण तापमान/नमी-5°C-35°C
केस मैक्स. टेम्प (Tc)75°C
सुरक्षा और ईएमसी अनुपालन
वोल्टेज का सामना करना3000Vac 5mA 60s (इनपुट "L N" - आउटपुट "SEC+ SEC-")
सुरक्षा मानकEN61347-1, 60598-2-22, 61347-2-7, 62034
ईएमसी मानकEN55015, EN61000-3-2, EN61000-3-3
बैटरी मानकUN38.3
पर्यावरण संरक्षणRoHS के अनुरूप
प्रमाणनसीई
भौतिक विनिर्देश
इनपुट/आउटपुट टर्मिनल विनिर्देशप्रेस टर्मिनल, तार व्यासः 0.5-0.75mm2
आईपी रेटिंगIP20
सुरक्षा का प्रकारवर्ग 2
संयंत्र का प्रकारअंतर्निहित स्थापना
स्थापना आयाम134×42×22 मिमी
वजनः आपातकालीन बिजली आपूर्ति122±5 ग्राम
जीवन काल5 साल @Ta (बैटरी शामिल नहीं)

सभी मापदंडों को 230Vac इनपुट वोल्टेज, 25°C परिवेश तापमान पर परीक्षण किया जाता है, जब तक कि अन्यथा निर्दिष्ट न हो।

उत्पाद आयाम
5W 1 घंटे 10-50Vdc LED रूपांतरण किट, जिसमें बिल्ट-इन Li-ion बैटरी सेल्फ टेस्ट और मैनुअल टेस्ट स्विच करने योग्य हैं 0
वायरिंग आरेख
5W 1 घंटे 10-50Vdc LED रूपांतरण किट, जिसमें बिल्ट-इन Li-ion बैटरी सेल्फ टेस्ट और मैनुअल टेस्ट स्विच करने योग्य हैं 1
वैकल्पिक वायरिंग विन्यास
5W 1 घंटे 10-50Vdc LED रूपांतरण किट, जिसमें बिल्ट-इन Li-ion बैटरी सेल्फ टेस्ट और मैनुअल टेस्ट स्विच करने योग्य हैं 2
परीक्षण मोड का चयन
5W 1 घंटे 10-50Vdc LED रूपांतरण किट, जिसमें बिल्ट-इन Li-ion बैटरी सेल्फ टेस्ट और मैनुअल टेस्ट स्विच करने योग्य हैं 3
तार तैयार करना
5W 1 घंटे 10-50Vdc LED रूपांतरण किट, जिसमें बिल्ट-इन Li-ion बैटरी सेल्फ टेस्ट और मैनुअल टेस्ट स्विच करने योग्य हैं 4
  • ठोस या स्ट्रैन्ड वायर का प्रकारः 0.5 - 0.75mm2
  • प्रवेश करने के लिए या टर्मिनलों से तारों को हटाने के लिए, एक स्क्रूड्राइवर का उपयोग बटन नीचे धक्का करने के लिए
मैनुअल परीक्षण संचालन निर्देश
  1. स्थापना से पहले, पिन संक्षिप्त सेट करेंः मैनुअल परीक्षण
  2. वायरिंग आरेख के अनुसार तार कनेक्ट
  3. एल, एन बिजली पर, स्विच पर एस 1। फिर लोड लैंप चालू हो जाता है, आपातकालीन चालक संकेतक प्रकाश हरा हो जाता है, आपातकालीन बिजली की आपूर्ति सामान्य रूप से चार्ज हो जाएगा। स्विच बंद करें एस 1,और भार दीपक बंद हो जाता है
  4. आपातकालीन सिमुलेशनः चालू करें, लोड लैंप चालू करें, स्विच (टेस्ट स्विच) दबाएं, फिर आपातकालीन मोड में स्विच करें, आपातकालीन चालक का संकेतक प्रकाश बुझ जाएगा।स्विच छोड़ें (टेस्ट स्विच), तो दीपक एलईडी ड्राइवर द्वारा संचालित है, और संकेतक प्रकाश चालू हो जाएगा
स्वचालित परीक्षण संचालन निर्देश
  1. स्थापना से पहले, पिन खुला सेट करेंः स्वचालित परीक्षण
  2. वायरिंग आरेख के अनुसार तार कनेक्ट
  3. एल, एन बिजली पर, घड़ी शुरू, और आवधिक आत्म परीक्षण। बैटरी को बदलने के लिए, बिजली की आपूर्ति बंद, और फिर से समय
बैटरी आवेदन सूचना
  • बैटरी को सामान्य उपयोग की स्थिति में हर छह महीने में एक बार रिचार्ज और डिस्चार्ज किया जाना चाहिए।
  • जब बैटरी का उपयोग नहीं किया जाता है तो सर्किट से कनेक्ट न करें ताकि सर्किट बोर्ड की स्व-उपभोग के कारण बैटरी का अधिक डिस्चार्ज न हो
  • कृपया बैटरी को स्थापित करने और उपयोग करते समय गर्मी के स्रोत से दूर रखें और इसे केवल एक निश्चित कार्य तापमान सीमा में अनुमति दें
  • बैटरी को ठंडे और सूखे वातावरण में रखा जाना चाहिए
  • लंबे समय तक भंडारण के बाद, बैटरी हर 12 महीने में आवश्यकतानुसार चक्र है
  • एसी बिजली बंद है, और घड़ी 7 दिनों के लिए रहता है। बिजली पर और फिर से समय। बैटरी को बदलने के लिए, बिजली की आपूर्ति बंद, और फिर से समय
