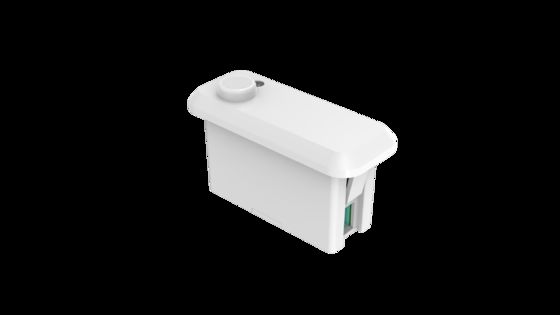

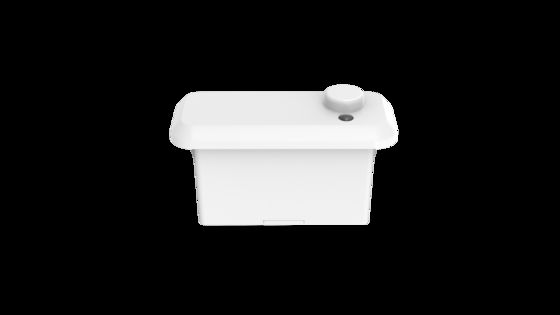

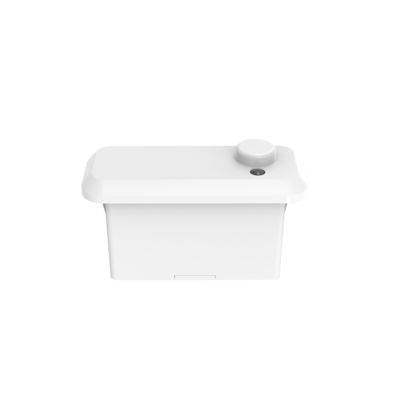

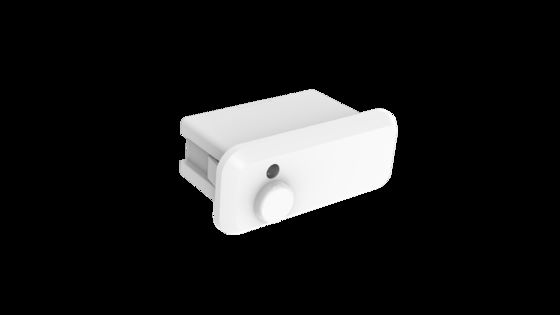

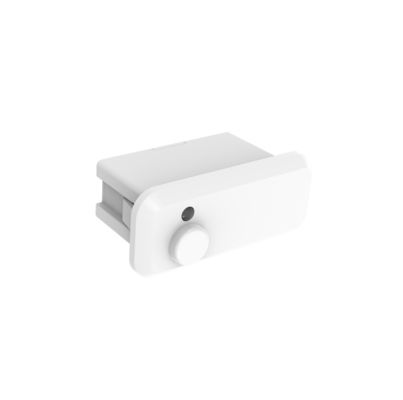

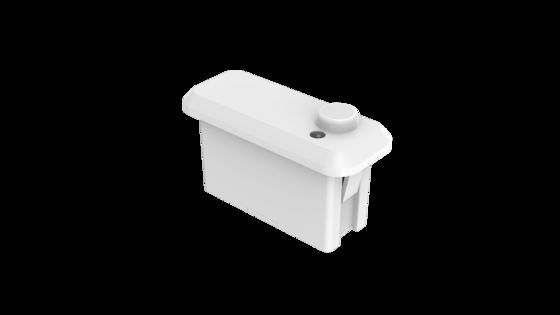

2.4G वायरलेस ग्रुपिंग PIR मोशन सेंसर, PWM डिमिंग, झागा बुक20 इंटरफ़ेस MC182D 99 1 B

• सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने और पैरामीटर बदलने से पहले पावर बंद कर दें।
• PIR सेंसर किसी भी सामग्री को भेद नहीं सकता है, कृपया सुनिश्चित करें कि सेंसर और हिलने-डुलने वाले लोगों/वस्तुओं के बीच कोई बाधा न हो।
• सर्दियों में मोटे कपड़े पहनने पर सेंसर को लोगों का पता लगाने में कठिनाई हो सकती है।
• गर्मी के संकेतों को हिलने-डुलने वाले संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। सेंसर को एयर कंडीशनर या अन्य हीटिंग स्रोत की ओर इंगित करने से बचें।
• सेंसर केवल इनडोर उपयोग के लिए है। बाहरी धूप सेंसर का पता लगाने को प्रभावित कर सकती है।
• निरंतर सुधार के कारण, इस निर्देश की सामग्री बिना किसी पूर्व सूचना के बदली जा सकती है।
• विभिन्न 0-10V ड्राइवरों के साथ काम करते समय डिमिंग प्रदर्शन भिन्न हो सकता है।
• डेलाइट थ्रेशोल्ड को छाया और परिवेश प्रकाश विसरित प्रतिबिंब के बिना धूप वाले वातावरण में मापा जाता है। परिवेश लक्स स्तर विभिन्न वातावरण, मौसम, जलवायु, दिन के समय और मौसम में भिन्न हो सकता है।
• डिटेक्शन दूरी लोगों की ऊंचाई, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण तापमान आदि से संबंधित है। जब परिवेश तापमान मानव शरीर तापमान सीमा (36℃~37℃/96.8~98.6℉) के करीब पहुंचता है, तो PIR मोशन डिटेक्शन काफी कमजोर या अनुत्तरदायी हो जाएगा। जब परिवेश तापमान या एलईडी ट्रे तापमान 55℃/131℉ से अधिक हो जाता है, तो झूठे ट्रिगरिंग हो सकते हैं, कृपया सुधार के लिए संवेदनशीलता का पता लगाने को कम करने का प्रयास करें। यदि झूठे ट्रिगरिंग बने रहते हैं, तो PIR सेंसर का उपयोग उस स्थान में नहीं किया जाना चाहिए।
• दिया गया डिटेक्शन एरिया 165 सेमी ऊंचे परीक्षकों द्वारा इनडोर खुले वातावरण में मापा गया एक विशिष्ट मान है।
• इस उत्पाद का उपयोग वोल्टेज-स्थिर डीसी पावर सप्लाई के साथ किया जाना चाहिए जिसकी इनपुट वोल्टेज स्थिर हो और रिपल फैक्टर कम हो (रिपल फैक्टर 100mV से कम हो; लोड करंट 25mA से अधिक हो)।
• नए वातावरण में स्थापित करते समय, कृपया बड़े पैमाने पर स्थापना से पहले कम से कम 5 पीसी उत्पादों को स्थापित करें और उनका परीक्षण करें।

PIR अनुप्रयोग विचार:

PIR एक पायरोइलेक्ट्रिक इन्फ्रारेड सेंसर है जो इन्फ्रारेड किरणों में परिवर्तन का पता लगाता है। कृपया वास्तविक उपयोग के दौरान निम्नलिखित बातों पर ध्यान दें:

• मानव शरीर के अलावा अन्य गर्मी स्रोतों का पता लगाते समय
• जब गर्मी स्रोत का तापमान नहीं बदलता है या गर्मी स्रोत हिलता नहीं है
• अन्य संबंधित पर्यावरणीय कारक और PIR अनुप्रयोग सिद्धांत के उल्लंघन का प्रभाव

संभावित झूठे ट्रिगरिंग परिदृश्य:

• जब छोटे जानवर डिटेक्शन रेंज में प्रवेश करते हैं
• जब सूर्य के प्रकाश, कार हेडलाइट्स, गरमागरम लैंप आदि से दूर-इन्फ्रारेड किरणें सीधे सेंसर पर पड़ती हैं
• जब ठंडे ग्रीनहाउस उपकरणों से गर्म हवा, ठंडी हवा, ह्यूमिडिफायर से जल वाष्प आदि के कारण डिटेक्शन रेंज के भीतर तापमान में तेजी से बदलाव होता है।

संभावित गैर-ट्रिगरिंग परिदृश्य:

• जब कांच और ऐक्रेलिक जैसे पदार्थ होते हैं जो सेंसर और डिटेक्शन ऑब्जेक्ट के बीच दूर-इन्फ्रारेड किरणों के संचरण को अवरुद्ध करते हैं
• डिटेक्शन रेंज के भीतर गर्मी स्रोत मुश्किल से हिलता है या उच्च गति से चलता है
