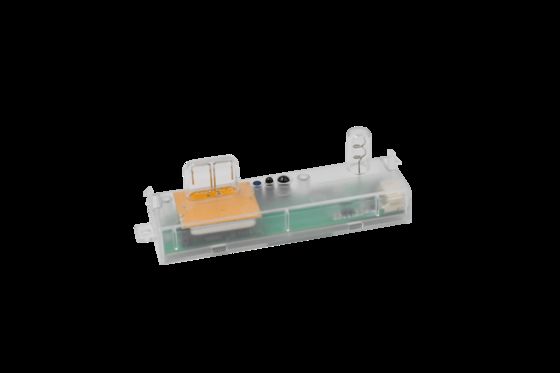

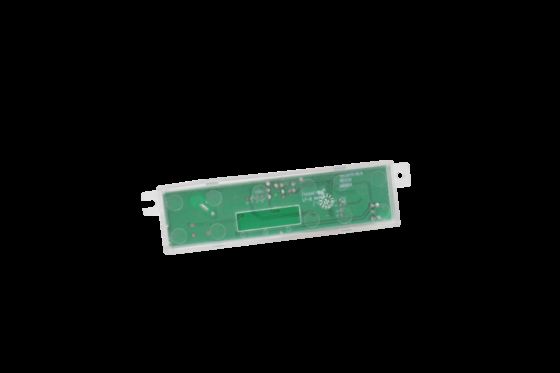

12Vdc कैसाम्बी नेटवर्क माइक्रोवेव मोशन सेंसर स्लिम एलईडी फिक्स्चर के लिए, 6 मीटर अधिकतम माउंटिंग ऊंचाई MC087D 99 B1

  • 12Vdc Casambi Network Microwave Motion Sensor For Slim LED Fixtures, 6m max Mounting Height MC087D 99 B1
  • 12Vdc Casambi Network Microwave Motion Sensor For Slim LED Fixtures, 6m max Mounting Height MC087D 99 B1
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या MC087D 99 B1
न्यूनतम आदेश मात्रा 100pcs
मूल्य बातचीत योग्य
पैकेजिंग विवरण क्लैपबोर्ड + पेपर कार्टन (K=A)
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी/महीना
उत्पाद विवरण
रेटेड वोल्टेज 12 ± 1VDC तरंग वोल्टेज <100mVp-p
उत्पादन में संकेत 0-10V डिमिंग सिग्नल/ PWM डिमिंग सिग्नल बढ़ती हुई ऊँचाई 3 मी (अधिकतम 6 मी)
परिचालन तापमान अंतर्निहित: -35 ~ 60 ℃ प्रमाणपत्र सीई
जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

12Vdc Casambi motion sensor

,

microwave motion sensor for LED fixtures

,

wireless motion sensor with 6m range
एक संदेश छोड़ें
उत्पाद विवरण
स्लिम एलईडी फिक्स्चर के लिए 12 वीडीसी कैसाम्बी नेटवर्क माइक्रोवेव मोशन सेंसर, 6 मीटर अधिकतम माउंटिंग ऊंचाई
उत्पाद की विशेषताएं
  • 12Vdc इनपुट, DC सिस्टम या 12V DC 100mA सहायक पावर आउटपुट के साथ एलईडी ड्राइवर के लिए उपयुक्त है।
  • 0-10V डिमिंग टर्मिनल, 3-चरण या 2-चरण वैकल्पिक है, पता लगाने क्षेत्र समायोज्य
  • मिनी आकार MW गति का पता लगाने सेंसर
  • आंतरिक अधिकतम माउंटिंग ऊंचाई 6 मीटर है
  • सभी सेंसर मापदंडों Casambi अनुप्रयोग सेटिंग द्वारा सेट किया जा सकता है
पैरामीटर
इनपुट
नामित वोल्टेज 12±1 वीडीसी 7.5-13 वीडीसी
कार्य करंट 32±5mA
रिपल वोल्टेज < 100mVp-p
आउटपुट
आउटपुट सिग्नल 0-10V डिमिंग संकेत
सेंसर पैरामीटर
कार्य आवृत्ति 5.8GHz ±75MHz, ISM बैंड
प्रेषण शक्ति 1mW अधिकतम.
सेंसर संवेदनशीलता कैसाम्बी ऐप सेटिंग
दिन का प्रकाश प्राथमिकता कैसाम्बी ऐप सेटिंग
स्टैंडबाय मंदता स्तर कैसाम्बी ऐप सेटिंग
पता लगाने की सीमा (छत्र) छत माउंटिंग ((ऊंचाईः 3m): 0.3m/s ≥3m, 1m/s ≥2.5m
दीवार माउंटिंग ((ऊंचाईः 2m): 0.3m/s ≥5m, 1m/s ≥3m
परीक्षण की शर्तेंः उत्पाद 100% संवेदनशीलता पर सेट है, और 60m2 के कमरे में कोई स्पष्ट बंदिश नहीं है
स्थापना की ऊंचाई 3 मीटर (अधिकतम 6 मीटर)
वायरलेस मॉड्यूल
बीएलई मॉड्यूल कैसाम्बी ब्लूटूथ
कार्य आवृत्ति 2.402-2.480GHz
प्रेषण शक्ति +7dBm (अधिकतम)
संचरण दूरी 25m ((दृश्य दूरी)
पर्यावरण
कार्य तापमान अंतर्निहितः -35~60°C
भंडारण तापमान -40°C~80°C, आर्द्रता ≤85% (गैर संक्षेपण)
प्रमाणन मानक
प्रमाणित सीई
पर्यावरणीय आवश्यकताएं RoHS के अनुरूप 2.0, पहुंच की आवश्यकताएं
सुरक्षा का स्तर IP20
अन्य
वायरिंग 3 पिन 2.0 मिमी टर्मिनल
स्थापना की आवश्यकताएं अंतर्निहित स्थापना
पैकेजिंग की आवश्यकताएं क्लैपबोर्ड + कागज का कार्डबोर्ड ((K=A)
शुद्ध भार 25.5±3g
जीवन 5 साल की वारंटी
कार्य विवरण
ऑन-ऑफ फ़ंक्शन कैसाम्बी ऐप सेटिंग
दो चरणों में मंद करना कैसाम्बी ऐप सेटिंग
तीन चरणों में मंद करना कैसाम्बी ऐप सेटिंग
दिन के उजाले में फसल कैसाम्बी ऐप सेटिंग
दिन का प्रकाश प्राथमिकता कैसाम्बी ऐप सेटिंग
समूह कैसाम्बी ऐप सेटिंग
आरेख
आयाम
Screw installation diagram

पेंच की स्थापना

Clasp structure installation diagram

क्लैप संरचना की स्थापना

वायरिंग, कार्य
Wiring diagram Function diagram
स्थापना
Installation diagram 1 Installation diagram 2
विकिरण आरेख
Radiation diagram
आरंभ करना

पहली बार चालू होने पर, सेंसर 100% चमक पर प्रकाश चालू करेगा, और प्रकाश 10 सेकंड के बाद बंद हो जाएगा।गति संकेत का पता नहीं चलेगा.

डिफ़ॉल्ट सेटिंग

पता लगाने का क्षेत्रः 100%; प्रतीक्षा समयः 5 सेकंड; स्टैंडबाय अवधिः 0 सेकंड; दिन का प्रकाश सेंसरः निष्क्रिय; स्टैंडबाय मंदता स्तरः 10%

आवेदन की सूचना
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग आदि से पहले बिजली काट दें।
  • पता लगाने की दूरी ऐसे कारकों से संबंधित है जैसे चलती वस्तु की गति, चलती वस्तु का आकार, स्थापना ऊंचाई, स्थापना कोण,क्या स्थापना वातावरण खुला हैविनिर्देश में दी गई पता लगाने की दूरी एक विशिष्ट मूल्य है, जो 165 सेमी/65 किलोग्राम परीक्षक है और इसे खुले इनडोर वातावरण में परीक्षण किया जाता है।
  • जब माइक्रोवेव सेंसर दीवार पर स्थापित किया जाता है, तो छत पर स्थापित की तुलना में पता लगाने की दूरी काफी बढ़ जाएगी।कृपया उपयोग करने के लिए संवेदनशीलता कम करें या उपयोग सेटिंग्स की पुष्टि करने के लिए हमारी कंपनी से संपर्क करेंप्रकाश संवेदनशीलता की सीमा एक धूप वाले वातावरण में है, कोई छाया नहीं है, और परिवेश प्रकाश विखण्डित प्रतिबिंब परिस्थितियों में है। विभिन्न समय अवधि, जलवायु और वातावरण में,प्रकाश सेंसर द्वारा पता लगाया गया प्रकाशमान मूल्य भिन्न हो सकता है
  • सेंसर मापदंडों को विभिन्न स्थापना वातावरणों में फिर से कॉन्फ़िगर करने की आवश्यकता हो सकती है, कृपया निम्नलिखित निर्देशों का संदर्भ लें या निर्माता से संपर्क करें
  • यह सेंसर केवल इनडोर उपयोग के लिए है, बाहरी हवा और बारिश, और आसपास के चलती वस्तुओं झूठी ट्रिगर का कारण होगा
  • सेंसर उत्पाद की स्थापना ऊंचाई 6 मीटर से अधिक नहीं हो सकती है, और इष्टतम ऊंचाई 3 मीटर है; दो सेंसरों के बीच की दूरी 3 मीटर से अधिक होनी चाहिए
  • जब सेंसर धातु के दीपक में, धातु के परावर्तक सतह पर या संकीर्ण बंद वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार परावर्तित होंगे और झूठी ट्रिगरिंग का कारण बनेंगे।कृपया सेंसर की संवेदनशीलता को कम करें या तकनीकी सहायता के लिए निर्माता से संपर्क करें.
  • कृपया सुनिश्चित करें कि सेंसर के आसपास कोई चलती संकेत जैसे कि प्रशंसक, डीसी मोटर, सीवरेज पाइप, वायु आउटलेट आदि न हों, अन्यथा सेंसर गलत ट्रिगर का कारण बन सकता है।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते, बंद या अर्ध-बंद धातु दीपक में स्थापित करने से बचें, और कोई धातु या कांच उत्पाद को अवरुद्ध नहीं करना चाहिए
  • अलग 0-10V / PWM ड्राइवर के साथ सेंसर, कम प्रकाश प्रभाव अलग हो सकता है
  • स्थिर आउटपुट वोल्टेज और LOW रिपल गुणांक के साथ DC विनियमित बिजली आपूर्ति का उपयोग किया जाना चाहिए। बिजली की आपूर्ति का रिपल 100mV से कम होना चाहिए; लोड करंट 100 mA से अधिक होना चाहिए
  • उत्पाद विनिर्देशों और मापदंडों को पूर्व सूचना के बिना अनुकूलित किया जा सकता है
  • नए स्थापना वातावरण के लिए, स्थापना से पहले 5pcs नमूनों का परीक्षण करने की सिफारिश की जाती है।
