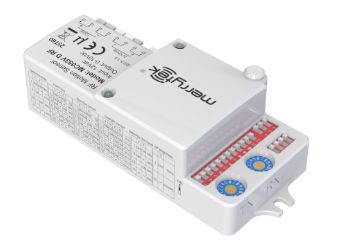

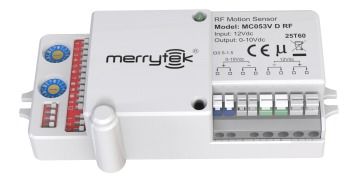

5.8G माइक्रोवेव ग्रुप नेटवर्क आरएफ सेंसर, 8 मीटर अधिकतम माउंटिंग ऊंचाई MC053V D RF के साथ

उत्पाद सुविधाएँ

• 868MHz RF तकनीक के साथ संयुक्त, वायरलेस समूह नेटवर्किंग फ़ंक्शन का एहसास करें!
• को-चैनल हस्तक्षेप को हल करने के लिए नैरो फ़्रीक्वेंसी तकनीक अपनाएं
• उत्पाद में 32 विभिन्न फ़्रीक्वेंसी चैनल हैं, जो अधिक अनुप्रयोगों के लिए काम करते हैं
• फिक्स्ड एड्रेस कोड के साथ, RF ट्रांसमिशन स्थिर है l अधिकतम माउंटिंग 8m
• लंबी RF ट्रांसमिटिंग दूरी 30m इनडोर तक
• 5 साल की वारंटी

[उत्पाद जानकारी]

• आयाम (इकाइयाँ: mm)

• कार्य

• कार्य विवरण

1. स्विच ऑन/ऑफ (स्टैंड-बाय अवधि "0s" पर),कृपया व्यावहारिक के अनुसार अन्य सेंसर डेटा सेट करें अनुप्रयोग।

 2. 2-स्टेप डिम्मिंग (स्टैंड-बाय अवधि "+∞" पर), कृपया व्यावहारिक के अनुसार अन्य सेंसर डेटा सेट करें।

3. 3-स्टेप डिम्मिंग (स्टैंड-बाय अवधि "5s/5min/10min/30min/60min" पर),कृपया व्यावहारिक के अनुसार अन्य सेंसर डेटा सेट करें अनुप्रयोग।

• वायरिंग

नोटविकिरण पैटर्न1)

1.सीलिंग माउंटिंग

2. वॉल माउंटिंग

नोटडिप स्विच सेटिंग्स1)

डिटेक्शन एरियाएक बार किसी भी मास्टर गति का पता चलने पर, गति सिग्नल RF ट्रांसीवर के माध्यम से अन्य समूहीकृत सेंसरों को प्रसारित किया जाएगा, नीचे दी गई तस्वीर देखें, जब व्यक्ति मंजिलों में से किसी एक पर चलता है, तो आसन्न मंजिलों में लैंप एक पूर्व-निर्धारित निम्न प्रकाश स्तर पर समकालिक रूप से चालू हो जाएंगे।

होल्ड टाइमएक बार किसी भी मास्टर गति का पता चलने पर, गति सिग्नल RF ट्रांसीवर के माध्यम से अन्य समूहीकृत सेंसरों को प्रसारित किया जाएगा, नीचे दी गई तस्वीर देखें, जब व्यक्ति मंजिलों में से किसी एक पर चलता है, तो आसन्न मंजिलों में लैंप एक पूर्व-निर्धारित निम्न प्रकाश स्तर पर समकालिक रूप से चालू हो जाएंगे।

स्टैंड-बाय अवधिएक बार किसी भी मास्टर गति का पता चलने पर, गति सिग्नल RF ट्रांसीवर के माध्यम से अन्य समूहीकृत सेंसरों को प्रसारित किया जाएगा, नीचे दी गई तस्वीर देखें, जब व्यक्ति मंजिलों में से किसी एक पर चलता है, तो आसन्न मंजिलों में लैंप एक पूर्व-निर्धारित निम्न प्रकाश स्तर पर समकालिक रूप से चालू हो जाएंगे।

डेलाइट सेंसर:

*जब "अक्षम" मोड पर सेट किया जाता है, तो लैंप गति का पता चलने पर चालू हो जाएगा, चाहे परिवेश प्रकाश स्तर कुछ भी हो।

स्टैंड-बाय डिम लेवलएक बार किसी भी मास्टर गति का पता चलने पर, गति सिग्नल RF ट्रांसीवर के माध्यम से अन्य समूहीकृत सेंसरों को प्रसारित किया जाएगा, नीचे दी गई तस्वीर देखें, जब व्यक्ति मंजिलों में से किसी एक पर चलता है, तो आसन्न मंजिलों में लैंप एक पूर्व-निर्धारित निम्न प्रकाश स्तर पर समकालिक रूप से चालू हो जाएंगे।

RF ब्राइटनेस:

मोड:

*जब RF को बंद पर सेट किया जाता है, तो अब सेंसर केवल सिग्नल प्राप्त कर सकता है, सिग्नल प्रसारित नहीं कर सकता है, लेकिन इसमें अभी भी सेंसर फ़ंक्शन है।.[

नोट]1)

stसभी सेंसर एक ही चैनल पर सेट हैं।

नीचे दी गई तस्वीर देखें, गलियारे के कई निकास / प्रवेश द्वार हैं, कोई भी मास्टर सेंसर ट्रिगर होने पर, गलियारे में सभी लैंप चालू हो जाएंगे।

सेटिंग्स :

मास्टर

:एक बार किसी भी मास्टर गति का पता चलने पर, गति सिग्नल RF ट्रांसीवर के माध्यम से अन्य समूहीकृत सेंसरों को प्रसारित किया जाएगा, नीचे दी गई तस्वीर देखें, जब व्यक्ति मंजिलों में से किसी एक पर चलता है, तो आसन्न मंजिलों में लैंप एक पूर्व-निर्धारित निम्न प्रकाश स्तर पर समकालिक रूप से चालू हो जाएंगे।

सेटिंग्स:

मास्टर

समूह 2: मॉड्यूल C TXD, मॉड्यूल B RXD और मॉड्यूल D RXD और स्वयं को सिग्नल भेजता है

AO－A1－A2－A3－A4－A5－A6－A7－A8－A9－AA－AB－AC－AD－AE－AF

I                                                                     I

BF－BE－BD－BC－BB－BA－B9－B8－B7－B6－B5－B4－B3－B2－B1－B0

RF ग्रुपिंग (32 विभिन्न समूह संभव)

MC053V D RF में एक TX चैनल और RX चैनल होता है। TX चैनल RF सिग्नल प्रसारित करने के लिए उपयोग किया जाता है और RX चैनल RF सिग्नल प्राप्त करने के लिए उपयोग किया जाता है। स्विच को घुमाने के लिए एक छोटे पेचकश का उपयोग करें और उन्हें एक ही चैनल पर इंगित रखें, समूह स्वचालित रूप से बनाए जाएंगे।

[

नोट]1)

[

नोट]1)

स्टैंड-बाय अवधि: 0s,डेलाइट सेंसर: अक्षम,स्टैंड-बाय डिम लेवल: 10%, RF ब्राइटनेस: 10%-50%, RF: ओपन, मोड: ब्रॉडकास्ट, TX: A, RX: A[

नोट]1)

सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए, कृपया स्थापित करने, वायरिंग करने, सेटिंग्स बदलने आदि से पहले बिजली काट दें।2)

उत्पाद में प्लास्टिक, लकड़ी आदि के लिए अच्छी प्रवेश क्षमता है, लेकिन धातु के सामान या धातु के केसिंग को माइक्रोवेव मॉड्यूल के एंटीना के सामने और पास सीधे स्थापित नहीं किया जाना चाहिए, अन्यथा यह माइक्रोवेव एंटीना की ट्रांसमिशन और रिसेप्शन क्षमता को प्रभावित करेगा।3)

यह उत्पाद केवल इनडोर उपयोग के लिए डिज़ाइन किया गया है।4)

सेंसर की डिटेक्शन रेंज गतिमान वस्तु की गति और आकार, माउंटिंग ऊंचाई, इंस्टॉलेशन ऊंचाई और कोण, इंस्टॉलेशन साइट, सेंसर के आसपास के रिफ्लेक्टर आदि से संबंधित है। दस्तावेज़ में डेटा विशिष्ट मान है और एक 165 सेमी व्यक्ति द्वारा एक खुले इनडोर क्षेत्र में परीक्षण किया गया है।

दीवार माउंटिंग पर डिटेक्शन रेंज सीलिंग माउंटिंग की तुलना में लंबी होगी।  5)

सेंसर के आसपास लंबे समय तक कंपन करने वाले उपकरण या गतिमान वस्तुओं से बचें। कंपन संकेत को सेंसर को ट्रिगर करने के लिए गति संकेत माना जाएगा।6)

यदि कोई पालतू जानवर डिटेक्शन क्षेत्र में से गुजरता है, तो यह सेंसर को ट्रिगर कर सकता है।7)

प्रकाश थ्रेशोल्ड एक धूप वाले वातावरण में पता लगाया गया मान है, कोई छाया नहीं, और परिवेश प्रकाश विसरित प्रतिबिंब की स्थिति में। विभिन्न समय अवधि, जलवायु और वातावरण में, प्रकाश सेंसर द्वारा पता लगाए गए रोशनी मान भिन्न हो सकते हैं।8)

उत्पादों के बीच या उत्पाद और राउटर के बीच की स्थापना दूरी 1.5 मीटर से अधिक होने की सिफारिश की जाती है।9)

उत्पाद का इंस्टॉलेशन प्लेन (उदाहरण के लिए: एल्यूमीनियम बेस प्लेट, पीसीबी बोर्ड) को माइक्रोवेव मॉड्यूल के एंटीना प्लेन से एक निश्चित ऊंचाई पर अलग होने की आवश्यकता है, और माइक्रोवेव मॉड्यूल का एंटीना प्लेन सर्वोत्तम डिटेक्शन प्रभाव प्राप्त करने के लिए आसन्न प्लेन से 5 मिमी से अधिक ऊंचा होना चाहिए।10)

MC053V RF & MW05 ओवरराइड फ़ंक्शन के साथ, 2s के भीतर 3 बार क्विक स्विच ऑन/ऑफ सेंसर फ़ंक्शन को रद्द कर सकता है।11)

कार्य मोड: ब्रॉडकास्ट और हॉपिंग12)

TX: सिग्नल ट्रांसमिटिंग के लिए है, 0-F 16 विभिन्न चैनलों के साथ। ग्रुप A या ग्रुप B सेट करने के लिए 1 DIP। ग्रुप A में 16 चैनल, ग्रुप B में भी 16 ग्रुप, कुल 32 ग्रुप सेट किए जा सकते हैं।13)

RX: सिग्नल प्राप्त करने के लिए है, 0-F 16 विभिन्न चैनलों के साथ। ग्रुप A या ग्रुप B सेट करने के लिए 1 DIP। ग्रुप A में 16 चैनल, ग्रुप B में भी 16 ग्रुप, कुल 32 ग्रुप सेट किए जा सकते हैं।14)

जब मास्टर और मास्टर ब्रॉडकास्ट वर्क मोड के तहत सेट होते हैं, तो इसका मतलब है कि सभी सेंसर एक ही चैनल पर सेट होते हैं, कोई भी मास्टर सेंसर ट्रिगर होता है, यह समूह में सभी लैंप को RF सिग्नल प्रसारित करेगा।15)

जब मास्टर और मास्टर हॉपिंग वर्क मोड के तहत सेट होते हैं, तो इसका मतलब है कि जब कोई मास्टर ट्रिगर होता है, तो यह 3 चैनलों (TX चैनल से पहले और बाद का आसन्न चैनल और मास्टर द्वारा स्वयं सेट किया गया चैनल) को RF सिग्नल भेजेगा। उदाहरण के लिए, जब मास्टर TX चैनल को "1" पर सेट करता है, तो यह "0" "1" "2" तीन अलग-अलग चैनल सिग्नल लॉन्च करेगा, यदि अन्य अलग RX चैनल "0" "1" "2" पर सेट हैं, तो इस समय संबंधित चैनल सिग्नल प्राप्त होंगे, इस प्रकार का कार्य मोड मुख्य रूप से गलियारे के अनुप्रयोग के लिए लागू होता है, नोट: TX "F" चैनल ग्रुप A और ग्रुप B "0" RX प्राप्त करने वाले चैनलों को नेटवर्क से कनेक्ट कर सकता है।16)

मास्टर से सैटेलाइट केवल ब्रॉडकास्ट मोड के रूप में काम करता है, जिसका अर्थ है कि सैटेलाइट केवल मास्टर से सिग्नल प्राप्त करता है, मास्टर वर्क मोड से प्रभावित नहीं होता है।17)

सैटेलाइट मास्टर से RF सिग्नल प्राप्त करता है, "होल्ड टाइम" मास्टर द्वारा निर्धारित किया जाता है, मास्टर के "होल्ड टाइम" के समान रखें।18)

सेंसर आरंभीकरण समय के दौरान RF सिग्नल प्रसारित या प्राप्त नहीं करेगा। केवल आरंभीकरण अवधि के बाद RF सिग्नल प्रसारित कर सकता है।19)

RX के ग्रुप A और ग्रुप B के लिए संबंधित मास्टर ग्रुप A और TX के ग्रुप B की आवश्यकता होती है।
