वायरलेस 2.4G नेटवर्क सेंसर, यूएफओ के लिए डेलाइट हार्वेस्टिंग फ़ंक्शन, 12 मीटर अधिकतम माउंटिंग ऊंचाई MC079D 99 ZB

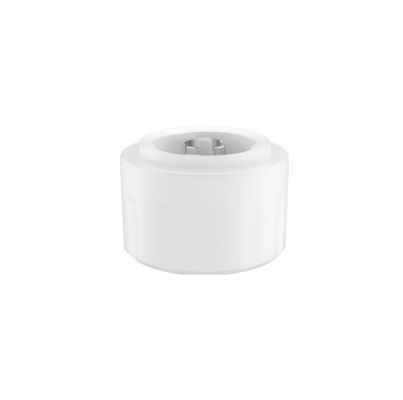

  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB

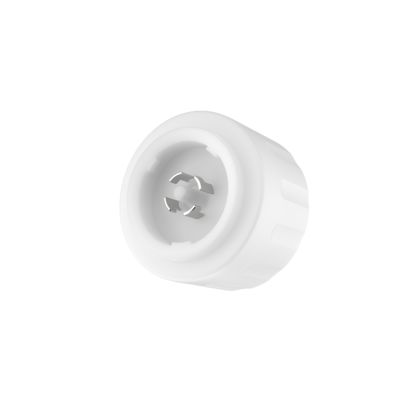

  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB

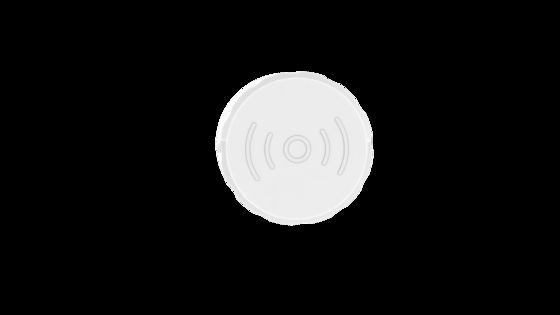

  • Wireless 2.4G Network Sensor, Daylight Harvesting Function For UFO, 12m Max Mounting Height MC079D 99 ZB
Place of Origin Shenzhen, China
ब्रांड नाम Merrytek
प्रमाणन CE
Model Number MC079D 99 ZB
Minimum Order Quantity 100PCS
मूल्य बातचीत योग्य
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
उत्पाद विवरण
ऑपरेटिंग वोल्टेज 12 ± 1VDC ऑपरेटिंग करंट 55 ± 5ma
उत्पादन में संकेत 0-10V डिमिंग सिग्नल बढ़ती हुई ऊँचाई 10 मीटर (12 मीटर अधिकतम)
परिचालन तापमान -35 ~ 60 ℃ प्रमाणपत्र सीई
जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

दिन के उजाले के साथ वायरलेस मोशन सेंसर

,

2यूएफओ रोशनी के लिए 4जी नेटवर्क सेंसर

,

12 मीटर की माउंटिंग ऊंचाई के साथ वायरलेस सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
वायरलेस 2.4G नेटवर्क सेंसर, यूएफओ के लिए डेलाइट हार्वेस्टिंग फ़ंक्शन, 12 मीटर अधिकतम माउंटिंग ऊंचाई
उत्पाद विनिर्देश
विशेषतामान
ऑपरेटिंग वोल्टेज12±1VDC
ऑपरेटिंग करंट55±5mA
आउटपुट सिग्नल0-10V डिमिंग सिग्नल
माउंटिंग ऊंचाई10 मीटर (12 मीटर अधिकतम)
ऑपरेटिंग तापमान-35~60℃
प्रमाणपत्रसीई
जीवनकाल5 साल की वारंटी@Ta
उत्पाद सुविधाएँ
  • 12Vdc इनपुट, डीसी सिस्टम या 12V डीसी सहायक पावर आउटपुट वाले एलईडी ड्राइवर के लिए उपयुक्त
  • 0-10V डिमिंग टर्मिनल, 3-स्टेप या 2-स्टेप वैकल्पिक है, डिटेक्शन एरिया एडजस्टेबल है
  • मिनी साइज माइक्रोवेव डिटेक्शन सेंसर
  • इनडोर अधिकतम माउंटिंग ऊंचाई 12 मीटर है
  • सभी सेंसर पैरामीटर रिमोट कंट्रोल द्वारा सेट किए जा सकते हैं
  • वायरलेस 2.4G नेटवर्किंग का समर्थन करता है
तकनीकी पैरामीटर
इनपुट
रेटेड वोल्टेज12±1V DC
वर्किंग करंट55±5mA
रिपल वोल्टेज<100mVp-p
आउटपुट
आउटपुट सिग्नल0-10V डिमिंग सिग्नल
सेंसर पैरामीटर
वर्किंग फ्रीक्वेंसी5.8 GHz ±75MHz, ISM वेव बैंड
ट्रांसमिटिंग पावर3mW अधिकतम
डिटेक्शन एरिया25%/50%/75%/100% (रिमोट कंट्रोल सेटिंग)
होल्ड टाइम5s/30s/1min/3min/5min/10min/20min/30min (रिमोट कंट्रोल सेटिंग)
स्टैंड-बाय पीरियड0s/10s/1min/3min/5min/10min/30min/+∞ (रिमोट कंट्रोल सेटिंग)
स्टैंड-बाय डिम लेवल10%/20%/30%/50% (रिमोट कंट्रोल सेटिंग)
डेलाइट सेंसरसामान्य डेलाइट: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/डिसेबल (रिमोट कंट्रोल सेटिंग) (परिवेश प्रकाश विसारक)
डेलाइट हार्वेस्टिंग100L/200L/300L/400L/500L/600L (डेलाइट हार्वेस्टिंग मोड में प्रवेश करें: रिमोट मैनुअल देखें)
डिटेक्शन एरिया (रेडियस)सीलिंग माउंटिंग ऊंचाई 12 मीटर: r≥4m@0.3m/s, r≥3m@1m/s
माउंटिंग ऊंचाई10 मीटर (12 मीटर अधिकतम)
वायरलेस पैरामीटर
वर्किंग फ्रीक्वेंसी2.4GHz
ट्रांसमिटिंग पावर6dBm
ग्रुप नोड्सअधिकतम 32 पीसी (एक समूह)
ट्रांसमिटिंग डिस्टेंसपॉइंट टू पॉइंट ट्रांसमिट 15 मीटर अधिकतम
पर्यावरण
वर्किंग तापमान-35~60℃
स्टोरेज तापमान-40℃~80℃, आर्द्रता≤85% (गैर-संक्षेपण)
प्रमाणन मानक
प्रमाणितसीई
पर्यावरणीय आवश्यकताएंRoHS 2.0, Reach आवश्यकता का अनुपालन करें
IP रेटिंगIP65
अन्य
वायरिंगमानक झागा बुक 18 कनेक्टर
स्थापनाबाहरी
पैकेजक्लैपबोर्ड+बॉक्स (K=A)
नेट वेट39±2g
जीवनकाल5 साल की वारंटी@Ta
फ़ंक्शन विवरण
ऑन-ऑफ फ़ंक्शनस्टैंड-बाय पीरियड सेट "0s"
2-स्टेप डिमिंगस्टैंड-बाय पीरियड को "+∞" के रूप में सेट किया गया
3-स्टेप डिमिंगस्टैंड-बाय पीरियड को "5min/10min/+∞" के रूप में सेट किया गया
डेलाइट हार्वेस्टिंगरिमोट सेट डीएच मोड+डेलाइट सेंसर 100L/200L/300L/400L/500L/600L
डेलाइट प्राथमिकतालागू नहीं
नेटवर्क फ़ंक्शनरिमोट कंट्रोल सेटिंग ग्रुप (जैसे: 1~16), आरएक्स रिसीविंग सिग्नल सेट करें
उत्पाद जानकारी

आयाम (यूनिट: मिमी)

Product dimension diagram

वायरिंग

Product wiring diagram

स्थापना निर्देश (झागा बुक 18 को घुमाया जा सकता है)

Installation instruction 1 Installation instruction 2 Installation instruction 3
स्थापना करते समय, कृपया ध्यान दें कि माइक्रोवेव एंटीना प्लेन को धातु द्वारा अवरुद्ध नहीं किया जा सकता है।
डिटेक्शन रेंज
Detection range diagram
रिमोट कंट्रोल
Remote control diagram 1 Remote control diagram 2
आरंभीकरण

प्रारंभिक ऊर्जाकरण सेंसर द्वारा प्रकाश 100% चमक पर चालू हो जाएगा, और 10 सेकंड के बाद बंद हो जाएगा। आरंभीकरण के दौरान, कोई बाहरी गति संवेदन संकेत नहीं पता लगाया जाएगा।

डिफ़ॉल्ट सेटिंग

संवेदनशीलता: 100%, होल्ड टाइम: 10s, डेलाइट सेंसर: डिसेबल, स्टैंड-बाय पीरियड: 5s, स्टैंड-बाय डिम लेवल: 10%

आवेदन सूचना
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग से पहले बिजली बंद कर दें।
  • संवेदनशीलता क्षेत्र वस्तुओं की गति की गति, चलती वस्तुओं का आकार, माउंटिंग ऊंचाई, माउंटिंग कोण, काम करने का माहौल, परावर्तित सामग्री आदि से संबंधित है। दिया गया पता लगाने वाला क्षेत्र एक इनडोर खुले वातावरण में 165 सेमी/65 किग्रा परीक्षकों द्वारा मापा गया एक विशिष्ट मान है।
  • डेलाइट थ्रेसहोल्ड को छाया के बिना एक धूप वाले दिन और एक परिवेश प्रकाश विसारक प्रतिबिंब स्थिति में मापा जाता है। विभिन्न वातावरण और जलवायु डेलाइट सेंसर द्वारा मापी गई विभिन्न चमक मानों का कारण बनती हैं।
  • विभिन्न स्थापना वातावरणों में सेंसर मापदंडों को पुन: कॉन्फ़िगर करने की आवश्यकता हो सकती है, कृपया निम्नलिखित निर्देशों का संदर्भ लें या निर्माता से संपर्क करें।
  • सेंसर केवल इनडोर उपयोग के लिए है। बाहरी या अर्ध-आउटडोर उपयोग के लिए वाटरप्रूफ प्रभाव प्रभावित होगा। हवा, बारिश और चलती वस्तुएं झूठे ट्रिगरिंग का कारण बन सकती हैं।
  • सेंसर उत्पाद की स्थापना ऊंचाई 15 मीटर से अधिक नहीं हो सकती है, और इष्टतम ऊंचाई 12 मीटर है। दो सेंसर के बीच की दूरी 3 मीटर से अधिक होनी चाहिए।
  • जब सेंसर को धातु के लैंप में, धातु की परावर्तक सतह पर, या एक छोटे बंद वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार प्रतिबिंबित होगा और झूठे ट्रिगरिंग का कारण बनेगा। कृपया सेंसर की संवेदनशीलता कम करें या तकनीकी सहायता के लिए निर्माता से संपर्क करें।
  • कंपन संकेतों को गति संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। सेंसर की स्थापना लंबे समय तक कंपन करने वाली वस्तुओं से दूर होनी चाहिए, जैसे कि बड़ी धातु उपकरण, पाइप, एयर कंडीशनिंग आउटलेट, एग्जॉस्ट वेंट, स्मोक एग्जॉस्ट मशीन पोर्ट, हिलने वाले पंखे, आदि।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते। उत्पाद को बंद या अर्ध-बंद धातु लैंप में न रखें। न तो धातु और न ही कांच को उत्पाद के ऊपर कवर करने की अनुमति है।
  • स्थिर आउटपुट वोल्टेज और कम रिपल गुणांक के साथ डीसी विनियमित बिजली की आपूर्ति का उपयोग किया जाना चाहिए। बिजली की आपूर्ति का रिपल 100mV से कम होना चाहिए; लोड करंट 65mA से अधिक होना चाहिए।
  • नए स्थापना वातावरण के लिए, थोक स्थापना से पहले 5 पीसी प्रोटोटाइप स्थापित करने और परीक्षण करने की सिफारिश की जाती है।
