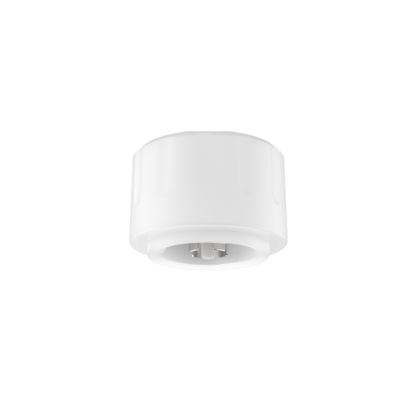

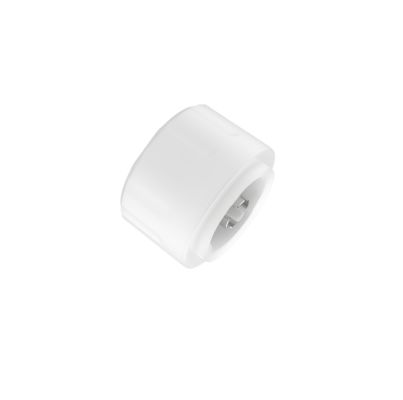

वायरलेस 2.4G नेटवर्क यूएफओ सेंसर, डेलाइट प्रायोरिटी फंक्शन के साथ, 0-10V डिमिंग आउटपुट MC079D 99 ZB

  • Wireless 2.4G Network UFO Sensor, With Daylight Priority Function, 0-10V Dimming Output MC079D 99 ZB
  • Wireless 2.4G Network UFO Sensor, With Daylight Priority Function, 0-10V Dimming Output MC079D 99 ZB
  • Wireless 2.4G Network UFO Sensor, With Daylight Priority Function, 0-10V Dimming Output MC079D 99 ZB
Place of Origin Shenzhen, China
ब्रांड नाम Merrytek
प्रमाणन CE
Model Number MC079D 99 ZB
Minimum Order Quantity 100PCS
मूल्य बातचीत योग्य
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
उत्पाद विवरण
ऑपरेटिंग वोल्टेज 12 ± 1VDC ऑपरेटिंग करंट 55 ± 5ma
उत्पादन में संकेत 0-10V डिमिंग सिग्नल बढ़ती हुई ऊँचाई 10 मीटर (12 मीटर अधिकतम)
परिचालन तापमान -35 ~ 60 ℃ प्रमाणपत्र सीई
जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

दिन के प्रकाश प्राथमिकता के साथ वायरलेस गति सेंसर

,

2.4G नेटवर्क डीमिंग के साथ यूएफओ सेंसर

,

वायरलेस मोशन सेंसर 0-10V आउटपुट
एक संदेश छोड़ें
उत्पाद विवरण
वायरलेस 2.4G नेटवर्क यूएफओ सेंसर, डेलाइट प्राथमिकता फ़ंक्शन के साथ, 0-10V डिमिंग आउटपुट
उत्पाद विनिर्देश
विशेषता मान
ऑपरेटिंग वोल्टेज 12±1VDC
ऑपरेटिंग करंट 55±5mA
आउटपुट सिग्नल 0-10V डिमिंग सिग्नल
माउंटिंग ऊंचाई 10m (12m अधिकतम)
ऑपरेटिंग तापमान -35~60℃
प्रमाणपत्र सीई
जीवनकाल 5 साल की वारंटी@Ta
उत्पाद सुविधाएँ
  • 12Vdc इनपुट, डीसी सिस्टम या 12V डीसी सहायक पावर आउटपुट वाले एलईडी ड्राइवर के लिए उपयुक्त
  • 0-10V डिमिंग टर्मिनल, 3-स्टेप या 2-स्टेप वैकल्पिक है, डिटेक्शन एरिया एडजस्टेबल है
  • मिनी साइज माइक्रोवेव डिटेक्शन सेंसर
  • इनडोर अधिकतम माउंटिंग ऊंचाई 12m है
  • सभी सेंसर पैरामीटर रिमोट कंट्रोल द्वारा सेट किए जा सकते हैं
  • वायरलेस 2.4G नेटवर्किंग का समर्थन करता है
तकनीकी पैरामीटर
इनपुट
रेटेड वोल्टेज 12±1V DC
वर्किंग करंट 55±5mA
रिपल वोल्टेज <100mVp-p
आउटपुट
आउटपुट सिग्नल 0-10V डिमिंग सिग्नल
सेंसर पैरामीटर
वर्किंग फ्रीक्वेंसी 5.8 GHz ±75MHz, ISM वेव बैंड
ट्रांसमिटिंग पावर 3mW अधिकतम
डिटेक्शन एरिया 25%/50%/75%/100% (रिमोट कंट्रोल सेटिंग)
होल्ड टाइम 5s/30s/1min/3min/5min/10min/20min/30min (रिमोट कंट्रोल सेटिंग)
स्टैंड-बाय पीरियड 0s/10s/1min/3min/5min/10min/30min/+∞ (रिमोट कंट्रोल सेटिंग)
स्टैंड-बाय डिम लेवल 10%/20%/30%/50% (रिमोट कंट्रोल सेटिंग)
डेलाइट सेंसर सामान्य डेलाइट: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/डिसेबल (रिमोट कंट्रोल सेटिंग) (परिवेश प्रकाश प्रसार)
डेलाइट प्राथमिकता चालू | बंद
5Lux/15Lux/30Lux/50Lux ऑन वैल्यू + (50-150Lux)
100Lux ऑन वैल्यू + (50-150Lux)
150Lux ऑन वैल्यू + (50-150Lux)
(डेलाइट प्राथमिकता मोड में प्रवेश करें; रिमोट मैनुअल देखें)
डिटेक्शन एरिया (रेडियस) सीलिंग माउंटिंग ऊंचाई 12m: r≥4m@0.3m/s, r≥3m@1m/s
माउंटिंग ऊंचाई 10m (12m अधिकतम)
वायरलेस पैरामीटर
वर्किंग फ्रीक्वेंसी 2.4GHz
ट्रांसमिटिंग पावर 6dBm
ग्रुप नोड्स अधिकतम 32 पीसी (एक समूह)
ट्रांसमिटिंग डिस्टेंस पॉइंट टू पॉइंट ट्रांसमिट 15m अधिकतम
पर्यावरण
वर्किंग तापमान -35~60℃
स्टोरेज तापमान -40℃~80℃, आर्द्रता≤85% (गैर-संक्षेपण)
प्रमाणन मानक
प्रमाणित सीई
पर्यावरणीय आवश्यकताएं RoHS 2.0, Reach आवश्यकता का अनुपालन करें
आईपी रेटिंग IP65
अन्य
वायरिंग मानक झागा बुक 18 कनेक्टर
स्थापना बाहरी
पैकेज क्लैपबोर्ड+बॉक्स (K=A)
नेट वेट 39±2g
जीवनकाल 5 साल की वारंटी@Ta
फ़ंक्शन विवरण
फ़ंक्शन सेटिंग
ऑन-ऑफ फ़ंक्शन स्टैंड-बाय पीरियड सेट "0s"
2-स्टेप डिमिंग स्टैंड-बाय पीरियड को "+∞" के रूप में सेट करें
3-स्टेप डिमिंग स्टैंड-बाय पीरियड को "10s/1min/3min/5min/10min/30min" के रूप में सेट करें
डेलाइट हार्वेस्टिंग रिमोट सेट DH मोड+डेलाइट सेंसर 100L/200L/300L/400L/500L/600L
डेलाइट प्राथमिकता रिमोट सेट DH मोड+डेलाइट सेंसर "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"
नेटवर्क फ़ंक्शन रिमोट कंट्रोल सेटिंग ग्रुप (जैसे: 1~16), Rx रिसीविंग सिग्नल सेट करें
उत्पाद जानकारी
Wireless 2.4G Network UFO Sensor dimensions diagram
आयाम (यूनिट: मिमी)
Wireless 2.4G Network UFO Sensor wiring diagram
वायरिंग आरेख
Wireless 2.4G Network UFO Sensor installation instruction Wireless 2.4G Network UFO Sensor installation diagram Wireless 2.4G Network UFO Sensor installation example
स्थापना निर्देश (झागा बुक 18 को घुमाया जा सकता है)
नोट: स्थापित करते समय, कृपया ध्यान दें कि माइक्रोवेव एंटीना प्लेन को धातु द्वारा अवरुद्ध नहीं किया जा सकता है।
डिटेक्शन रेंज
Wireless 2.4G Network UFO Sensor detection range diagram
रिमोट कंट्रोल
Wireless 2.4G Network UFO Sensor remote control Wireless 2.4G Network UFO Sensor remote control functions
आरंभीकरण

प्रारंभिक ऊर्जाकरण सेंसर द्वारा लाइट 100% चमक पर चालू हो जाएगी, और 10 सेकंड के बाद बंद हो जाएगी। आरंभीकरण के दौरान, कोई बाहरी गति संवेदन सिग्नल का पता नहीं लगाया जाएगा।

डिफ़ॉल्ट सेटिंग

संवेदनशीलता: 100%, होल्ड टाइम: 10s, डेलाइट सेंसर: डिसेबल, स्टैंड-बाय पीरियड: 0s, स्टैंड-बाय डिम लेवल: 10%

आवेदन सूचना
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने से पहले बिजली बंद कर दें।
  • संवेदनशीलता क्षेत्र वस्तुओं की गति की गति, चलती वस्तुओं का आकार, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण, परावर्तित सामग्री आदि से संबंधित है। दिया गया पता लगाने वाला क्षेत्र एक इनडोर खुले वातावरण में 165 सेमी/65 किग्रा परीक्षकों द्वारा मापा गया एक विशिष्ट मान है।
  • डेलाइट थ्रेसहोल्ड को बिना छाया के धूप वाले दिन और परिवेश प्रकाश प्रसार प्रतिबिंब की स्थिति में मापा जाता है। विभिन्न वातावरण और जलवायु डेलाइट सेंसर द्वारा मापे गए विभिन्न चमक मानों का कारण बनते हैं।
  • विभिन्न स्थापना वातावरणों में सेंसर मापदंडों को पुन: कॉन्फ़िगर करने की आवश्यकता हो सकती है, कृपया निम्नलिखित निर्देशों का संदर्भ लें या निर्माता से संपर्क करें।
  • सेंसर केवल इनडोर उपयोग के लिए है। बाहरी या अर्ध-बाहरी उपयोग के लिए वाटरप्रूफ प्रभाव प्रभावित होगा। हवा, बारिश और चलती वस्तुएं झूठी ट्रिगरिंग का कारण बन सकती हैं।
  • सेंसर उत्पाद की स्थापना ऊंचाई 15 मीटर से अधिक नहीं हो सकती है, और इष्टतम ऊंचाई 12 मीटर है। दो सेंसर के बीच की दूरी 3 मीटर से अधिक होनी चाहिए।
  • जब सेंसर को धातु के लैंप में, धातु की परावर्तक सतह पर, या एक छोटे बंद वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार परावर्तित होगा और झूठी ट्रिगरिंग का कारण बनेगा। कृपया सेंसर की संवेदनशीलता कम करें या तकनीकी सहायता के लिए निर्माता से संपर्क करें।
  • कंपन संकेतों को सेंसर को ट्रिगर करने के लिए चलती संकेतों के रूप में माना जाएगा। सेंसर को लंबे समय तक कंपन करने वाली वस्तु से दूर स्थापित किया जाना चाहिए, जैसे कि बड़ी धातु उपकरण, पाइप, एयर कंडीशनिंग आउटलेट, निकास वेंट, धुआं निकास मशीन पोर्ट, हिलने वाले पंखे, आदि।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते। उत्पाद को बंद या अर्ध-बंद धातु लैंप में न रखें। उत्पाद के ऊपर धातु या कांच की अनुमति नहीं है।
  • स्थिर आउटपुट वोल्टेज और कम रिपल गुणांक के साथ डीसी विनियमित बिजली की आपूर्ति का उपयोग किया जाना चाहिए। बिजली की आपूर्ति का रिपल 100mV से कम होना चाहिए; लोड करंट 65mA से अधिक होना चाहिए।
  • नए स्थापना वातावरण के लिए, थोक स्थापना से पहले 5 पीसी प्रोटोटाइप स्थापित करने और परीक्षण करने की सिफारिश की जाती है।
