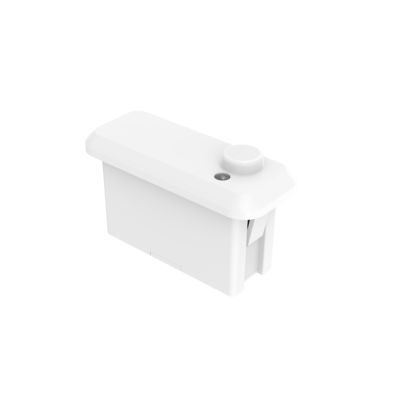

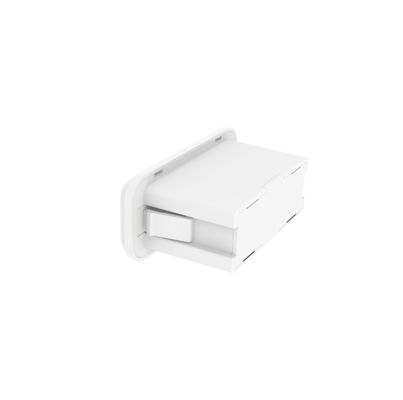

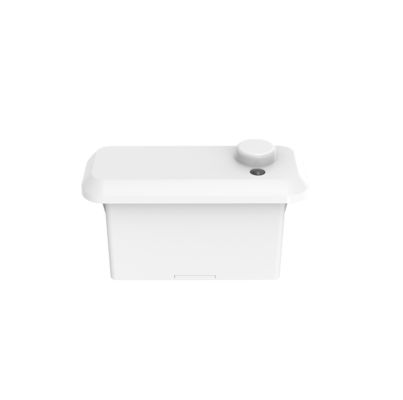

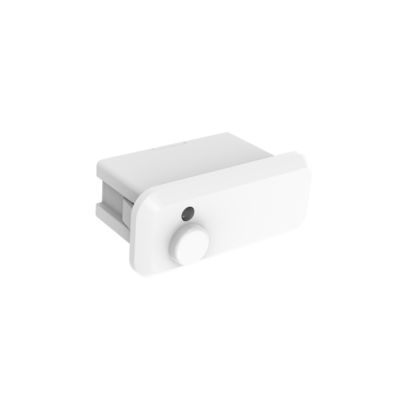

2.4G आरएफ वायरलेस नेटवर्क पैनल और रैखिक प्रकाश के लिए माइक्रोवेव सेंसर

[उत्पाद की विशेषताएं]

• अंतर्निहित स्थापना उपस्थिति सेंसर, मानक zhaga20 इंटरफ़ेस
• 24GHz पेटेंट माइक्रोवेव एंटेना तकनीक को अपनाएं, 4m अधिकतम स्थापना ऊंचाई का समर्थन करें
• जर्मन आरएफ प्रौद्योगिकी के साथ, 5 साल उत्पाद वारंटी
• गति, मामूली गति और दिन के प्रकाश सेंसर समारोह
• शौचालय, लिविंग रूम, रसोई और अन्य वातावरणों के लिए लागू जहां गति, मामूली गति का पता लगाने की आवश्यकता होती है
• 2.4G वायरलेस द्वारा समूह नेटवर्किंग, जोड़ी या गेटवे की आवश्यकता नहीं है।
• आउटपुट 0-10V मंद या PWM मंद, 2-चरण/3-चरण मंद फ़ंक्शन।
• सभी सेंसर पैरामीटर रिमोट कंट्रोल द्वारा सेट किए जा सकते हैं।

[पैरामीटर]

[कार्य विवरण]

[आरेख]

• आयाम (एकताः मिमी)

• कार्य

• वायरिंग

• स्थापना निर्देश

[खोज सीमा]

प्रस्तावसंकेत          छोटागति संकेत

मानव उपस्थिति:पता लगाने के क्षेत्र में मानव शरीर का पता लगाने के लिएबड़ागति संकेत(चलना)प्रेरण को ट्रिगर करने के लिएऔरआउटपुट उच्च स्तर (जैसे नियंत्रण रोशनी चालू और बंद), और फिर का पता लगानेमामूली गतिसिग्नल (शरीर आगे, पीछे झुकना, अंगों को हिलाते हुए, सिर हिलाते हुए, टाइपिंग, मोबाइल फोन खेलते हुए और अन्य)मामूली प्रस्ताव)असाथ ही पेट की गुहा, छाती के विस्तार के कारण मानव श्वसन महत्वपूर्ण संकेतों का पता लगाने के लिएआदिउत्पादन के उच्च स्तर को बनाए रखने के लिए (जैसेsनियंत्रण प्रकाशsहमेशा चालू)

मानव अनुपस्थिति: पता लगाने के क्षेत्र में कोई संकेत नहीं और आउटपुट निम्न स्तर (नियंत्रण दीपक बंद)

[रिमोट]एमएच१५

एमएच१७

[प्रारंभिक]

चालू होने के बाद सेंसर स्वचालित रूप से 100% चमक पर प्रकाश को चालू करता है और 45s-60s के लिए स्व-जाँच करता है। आरंभिकरण के दौरान, सेंसर आंदोलन का पता लगाने में सक्षम नहीं है।यह आरंभिकरण के बाद सेंसर मोड में प्रवेश करता है, और जिसके दौरान, दीपक 100% चमक पर रहता है।

[डिफ़ॉल्ट सेटिंग]

संवेदनशीलताः 100%, प्रतीक्षा समयः 5 सेकंड, दिन का प्रकाश सेंसरः निष्क्रिय, स्टैंडबाय अवधिः 0 सेकंड, स्टैंडबाय मंद स्तरः 20%

[आवेदन की सूचना]

मैंसेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग, विन्यास बदलने से पहले बिजली बंद करें।

मैंउत्पाद में प्लास्टिक, लकड़ी आदि में प्रवेश करने की अच्छी क्षमता है, लेकिन माइक्रोवेव मॉड्यूल एंटीना के सामने या उसके निकट धातु के सामान या धातु के खोल, कांच के खोल आदि नहीं होने चाहिए।अन्यथा यह एंटेना प्रसारण और रिसेप्शन को प्रभावित करेगा.

मैंसेंसिटिंग दूरी को स्थापना की ऊंचाई, पता लगाने वाली वस्तु के आकार, गति की गति, स्थापना वातावरण के प्रभाव से प्रभावित किया जाएगा,और अलग-अलग दिशाओं में सेंसर दूरी परिवर्तनशीलता की एक निश्चित डिग्री होगी.

मैंदिन के प्रकाश की सीमा एक धूप वाले वातावरण में है, कोई छाया नहीं है, और परिवेश प्रकाश विसारक प्रतिबिंब परिस्थितियों में। विभिन्न समय, जलवायु और वातावरण में,प्रकाश सेंसर द्वारा पता लगाया गया दिन का प्रकाश मूल्य भिन्न हो सकता है.

मैंउत्पाद की स्थापना दूरी 1.5 मीटर से अधिक होने की सिफारिश की जाती है; उत्पाद और राउटर के बीच स्थापना दूरी 1.5 मीटर से अधिक होनी चाहिए,ताकि माइक्रोवेव सेंसर के सामान्य संचालन में हस्तक्षेप न हो.

मैंउत्पाद का माउंटिंग प्लेन (जैसे एल्यूमीनियम सब्सट्रेट, पीसीबी बोर्ड) माइक्रोवेव मॉड्यूल के एंटीना प्लेन से एक निश्चित ऊंचाई अंतर पर होना चाहिए,और माइक्रोवेव मॉड्यूल के एंटेना विमान सबसे अच्छा पता लगाने प्रभाव प्राप्त करने के लिए पास के विमान से 5 मिमी से अधिक ऊंचा होना चाहिए.

मैंस्थिर आउटपुट वोल्टेज, कम धारा और लहर गुणांक के साथ डीसी विनियमित बिजली आपूर्ति का उपयोग किया जाना चाहिए, बिजली आपूर्ति का लहर 50mV से कम होना चाहिए,और बिजली की आपूर्ति का न्यूनतम भार वर्तमान 120mA से अधिक होना चाहिए, और इनपुट पावर सप्लाई वीसीसी टर्मिनल पर कम से कम 100uF का एक इलेक्ट्रोलाइटिक कंडेन्सर स्थापित करने की भी सिफारिश की जाती है।

मैंउत्पाद की स्थापना बड़े धातु उपकरणों, पाइपलाइनों, एयर कंडीशनिंग वेंटिलेशन, निकास वेंटिलेशन, धुआं मशीनों और अन्य दृश्यों से यथासंभव दूर,ताकि उपकरण कंपन का पता लगाने के प्रभाव को प्रभावित करने से बचने के लिए.

मैंमाइक्रोवेव मॉड्यूल को एसी ड्राइव पावर सप्लाई के निकट होने से बचना चाहिए, ड्राइव पावर सप्लाई रेक्टिफायर ब्रिज, ट्रांसफार्मर, स्विचिंग ट्यूब और अन्य उच्च शक्ति वाले उपकरणों से दूर होना चाहिए,माइक्रोवेव मॉड्यूल के सामान्य संचालन में उच्च आवृत्ति संकेतों के हस्तक्षेप से बचने के लिए.

मैंउत्पाद डिजाइनः माइक्रोवेव मॉड्यूल की एंटीना सतह और इसके आस-पास के सर्किट, ताकि बड़े धाराओं के प्रवाह से बचा जा सके, पास में ट्रांसफार्मर या उच्च आवृत्ति घटकों से बचा जा सके।दूरी 10 मिमी से अधिक होनी चाहिए जितना संभव हो उतना दूर.

मैंवायरिंग के समय, एंटीना पक्ष और उत्पाद के पीछे के घटक पक्ष को तारों से ढका नहीं जाना चाहिए या इसके माध्यम से बड़ी धाराएं बहती नहीं होनी चाहिए,ताकि सेंसर के सामान्य संचालन को प्रभावित न हो.

मैंउत्पाद के सामने और उसके पास धातु के सामान या कांच के ब्लॉक से लैस नहीं किया जा सकता है, ताकि सेंसर के सामान्य संचालन को प्रभावित न किया जा सके,जबकि प्लास्टिक की मोटाई जहां तक संभव हो 1 मिमी से कम चुनने के लिए, बहुत मोटी माइक्रोवेव मॉड्यूल का पता लगाने और दिशा को प्रभावित करेगा; माइक्रोवेव एंटीना विमान और खोल दूरी 3.2 मिमी से अधिक होना चाहिए

मैंउत्पाद की एंटीना सतह और धातु विमान (एल्यूमीनियम सब्सट्रेट, लोहे के खोल) में एक निश्चित ऊंचाई अंतर होना चाहिए, अनुशंसित दूरी 0.5 मिमी से अधिक है।

जब उत्पाद संरचना, बिजली की आपूर्ति मोड/सर्किट, सेंसर एंटीना फ्रंट कवर, आदि बदलता है, तो कृपया सेंसर निर्माता को पुष्टि करने के लिए सूचित करें, ताकि उत्पाद को अनुचित रूप से काम न करे।अन्यथा, निर्माता असामान्यता के लिए कोई संबंधित जिम्मेदारी नहीं लेता है।
