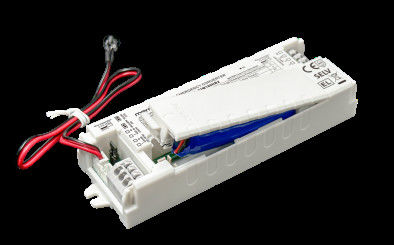

उच्च वोल्टेज आउटपुट पावर सप्लाई ड्राइवर 50-180V LifePO4 1W आपातकालीन पैक 5 साल की वारंटी के साथ

  • High Voltage Output Power Supply Driver 50-180V LifePO4 1W Emergency Pack With 5 Years Warranty
उत्पत्ति के प्लेस चीनी
ब्रांड नाम Merrytek
प्रमाणन CE, UKCA, UN38.3, MSDS
मॉडल संख्या KE022-01AM180HB
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सबसे पहले बबल बैग में पैक किया गया, और फिर बाहरी पैकिंग के लिए कार्टन के साथ प्रबलित किया गया
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी या वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz आपातकालीन पॉवर 1W (अनुकूलित किया जा सकता है)
आपातकालीन समय 180 मिनट (अनुकूलित किया जा सकता है) वारंटी 5 वर्ष
लोड आउटपुट वोल्टेज 50-180Vdc कार्यशील तापमान 0 ℃ ~ 50 ℃
आईपी रेटिंग IP20 बैटरी का प्रकार लाइफPO4 3.2V 1800mAh
प्रमुखता देना

1W आपातकालीन पैक ड्राइवर

,

LifePO4 आपातकालीन पैक ड्राइवर

,

उच्च वोल्टेज आउटपुट बिजली आपूर्ति चालक
एक संदेश छोड़ें
उत्पाद विवरण

उच्च वोल्टेज आउटपुट 50-180V LifePO4 5 साल की गारंटी के साथ 1W आपातकालीन पैक बिजली की आपूर्ति ड्राइवर





1वर्णन



1) निरंतर शक्ति आउटपुट एलईडी आपातकालीन बिजली आपूर्ति एक व्यापक आउटपुट वोल्टेज रेंज के साथ।
2) इनपुट रिले स्विचिंग।
3) उच्च सुरक्षा, उच्च प्रदर्शन, लंबे जीवन LifePO4 बैटरी।
4) बैटरी प्रबंधन के साथ।

5) मैनुअल परीक्षण और स्वचालित परीक्षण चयन।





2.पैरामीटर

चार्ज भाग मॉडल नं. KE022-01AM180HB
नामित इनपुट वोल्टेज 220-240Vac 50Hz /60Hz
नामित इनपुट करंट 0.06A अधिकतम @230Vac
इनपुट इनरुश करंट 30A ((twidth=100uS 50% Ipeak))@230Vac ((पूर्ण भार पर ठंडी शुरुआत)
शक्ति कारक ≥0.5@230Vac
इनपुट शक्ति <3W
बैटरी चार्जिंग करंट (मैक्स) 240mA
बैटरी चार्ज करने का समय 24 घंटे अधिकतम.
आपातकालीन भाग ऑपरेटिंग मोड आपातकालीन मोड
भार प्रकार एलईडी
आपातकालीन शक्ति 1W
आपातकालीन समय तीन घंटे
लोड आउटपुट करंट 20-5mA
लोड आउटपुट वोल्टेज 50-180 वीडीसी
बैटरी LifePO4 (बैटरी क्षमता 25°C पर आपातकालीन समय को पूरा करती है) 3.2V 1800mAh
बैटरी की गारंटी 5 वर्ष की वारंटी।
अपवाद ड्राइवर आवश्यकताएं बढ़त धारा 8A
इनपुट करंट अधिकतम 3 ए.
आउटपुट करंट 2A
एलईडी संकेत चार्ज करना ग्रीन लाइट
दोष हरा प्रकाश बंद
आपातकालीन कार्य परीक्षण मैनुअल परीक्षण पिन शॉर्ट
ऑटोटेस्ट पिन खुला
ऑटो परीक्षण दोष/परीक्षण/स्थिति कारण चार्ज सूचक स्थिति
बैटरी पूरी तरह से चार्ज और चालू मानक दैनिक उपयोग
ठोस हरा
बैटरी चार्ज करना आरंभिक चार्ज/बैटरी भरना
1 सेकंड पर 1 सेकंड बंद हरे रंग की चमकती
ऑटो टेस्ट 3 घंटे (हर 12 महीने में) आवधिक स्व-परीक्षण
चमकती हरी 3 सेकंड पर 1 सेकंड बंद
ऑटो टेस्ट 5 मिनट (हर 30 दिनों में) आवधिक स्व-परीक्षण
चमकती हरी 3 सेकंड 3 सेकंड बंद
अवधि परीक्षण दोष 3 घंटे की वार्षिक परीक्षा में फेल
चमकती लाल 0.5 सेकंड पर 0.5 सेकंड बंद
एलईडी दोष प्लग में नहीं या क्षतिग्रस्त/दोषपूर्ण
चमकती लाल 2 सेकंड पर ¢ 2 सेकंड बंद
बैटरी डिस्कनेक्ट / दोषपूर्ण प्लग में नहीं या क्षतिग्रस्त/दोषपूर्ण
ठोस लाल
आपातकालीन सुरक्षा बैटरी ओवरचार्ज/डीप डिस्चार्ज सुरक्षा हाँ
आउटपुट ओवर वोल्टेज सुरक्षा हाँ
आउटपुट अधिभार संरक्षण हाँ
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ

परिचालन

पर्यावरण

 ऑपरेटिंग तापमान/नमी 0°C...+50°C; आर्द्रता:20%-75% ((गैर संघनक)
भंडारण तापमान/नमी -5°C-35°C
केस मैक्स. टेम्प (Tc) 75°C

सुरक्षा

& ईएमसी

 वोल्टेज का सामना करना 3000Vac 5mA 60s (इनपुट ¥L N ¥ आउटपुट ¥SEC+ SEC-)
सुरक्षा मानक EN61347-1, 60598-2-22, 61347-2-7, 62034
ईएमसी मानक EN55015, EN61000-3-2, EN61000-3-3
बैटरी मानक UN38.3
पर्यावरण संरक्षण की आवश्यकताएं RoHS के अनुरूप
प्रमाणन सीई
अन्य इनपुट/आउटपुट (टर्मिनल/वायरिंग) विनिर्देश प्रेस टर्मिनल, तार व्यासः 0.5-0.75 मिमी2
आईपी रेटिंग IP20
सुरक्षा का प्रकार वर्ग 2
संयंत्र का प्रकार अंतर्निहित स्थापना
स्थापना आयाम 134*42*22 मिमी
पैकेजिंग की आवश्यकता सफेद बॉक्स+इंस्ट्रक्शन मैनुअल+क्लैपबोर्ड+बाहरी कार्टन(K=A)
वजनः आपातकालीन बिजली आपूर्ति 150 ग्राम
जीवन काल 5 वर्ष @Ta (बैटरी शामिल नहीं)

नोट्स:

सभी मापदंडों को इनपुट वोल्टेज 230Vac, परिवेश तापमान 25°C पर परीक्षण किया जाता है जब तक कि अन्यथा निर्दिष्ट न हो।



3आयाम (एकताः मिमी)



उच्च वोल्टेज आउटपुट पावर सप्लाई ड्राइवर 50-180V LifePO4 1W आपातकालीन पैक 5 साल की वारंटी के साथ 0



4वायरिंग आरेख



उच्च वोल्टेज आउटपुट पावर सप्लाई ड्राइवर 50-180V LifePO4 1W आपातकालीन पैक 5 साल की वारंटी के साथ 1

या

उच्च वोल्टेज आउटपुट पावर सप्लाई ड्राइवर 50-180V LifePO4 1W आपातकालीन पैक 5 साल की वारंटी के साथ 2

5.मैनुअल परीक्षण और ऑटोटेस्ट स्विच

उच्च वोल्टेज आउटपुट पावर सप्लाई ड्राइवर 50-180V LifePO4 1W आपातकालीन पैक 5 साल की वारंटी के साथ 3

6.तार तैयार करना

उच्च वोल्टेज आउटपुट पावर सप्लाई ड्राइवर 50-180V LifePO4 1W आपातकालीन पैक 5 साल की वारंटी के साथ 4

  • ठोस या स्ट्रैंड वायर प्रकारः0.5 -0.75 मिमी2
  • प्रवेश करने के लिए या टर्मिनलों से तारों को हटाने के लिए, एक स्क्रूड्राइवर का उपयोग करें नीचे बटन धक्का करने के लिए



7.मैनुअल परीक्षण और संचालन निर्देश

1) स्थापना से पहले, पिन संक्षिप्त सेट करेंः मैनुअल परीक्षण.

2) तार को तारों के आरेख के अनुसार कनेक्ट करें।

3) एल, एन बिजली पर, स्विच पर S1. तो लोड लैंप चालू हो जाता है, आपातकालीन ड्राइवर संकेतक प्रकाश हरा हो जाएगा, आपातकालीन बिजली की आपूर्ति सामान्य रूप से चार्ज हो जाएगा। स्विच बंद S1,और भार दीपक बंद हो जाता है.

4) आपातकालीन सिमुलेशनः चालू करें, लोड लैंप चालू करें, स्विच दबाएं ((टेस्ट स्विच), फिर आपातकालीन मोड में स्विच करें, और आपातकालीन चालक का संकेतक प्रकाश बुझ जाएगा।स्विच छोड़ो ((टेस्ट स्विच), तो दीपक एलईडी ड्राइवर द्वारा संचालित है, संकेतक प्रकाश चालू हो जाएगा।



8.स्वचालित परीक्षणऑपरेशन निर्देश

1) स्थापना से पहले, पिन खुला सेट करेंः स्वचालित परीक्षण.

2) तार को तारों के आरेख के अनुसार कनेक्ट करें।

3) एल, एन बिजली पर, घड़ी शुरू, और आवधिक आत्म परीक्षण। बैटरी को बदलने के लिए, बिजली की आपूर्ति बंद, री-टाइम।



9.बैटरी आवेदन सूचना

1) बैटरी को सामान्य उपयोग की स्थितियों में हर छह महीने में एक बार रिचार्ज और डिस्चार्ज किया जाना चाहिए।

2) सर्किट बोर्ड की स्व-उपभोग के कारण बैटरी के अधिक डिस्चार्ज को रोकने के लिए बैटरी का उपयोग नहीं करते समय सर्किट से कनेक्ट न करें।

3) कृपया बैटरी को स्थापित करने और उपयोग करते समय हीट स्रोत से दूर रखें, और इसे केवल एक निश्चित कार्य तापमान सीमा में उपयोग करने की अनुमति दें।

4) बैटरी को ठंडे और सूखे वातावरण में रखा जाना चाहिए।

5) लंबे समय तक भंडारण के बाद, बैटरी को हर 12 महीने में आवश्यकतानुसार चक्रित किया जाता है।

6).AC बिजली बंद है, और घड़ी 7 दिनों के लिए रहता है, पावर पर और पुनः समय. बैटरी को बदलने के लिए, बिजली की आपूर्ति बंद, पुनः समय.
