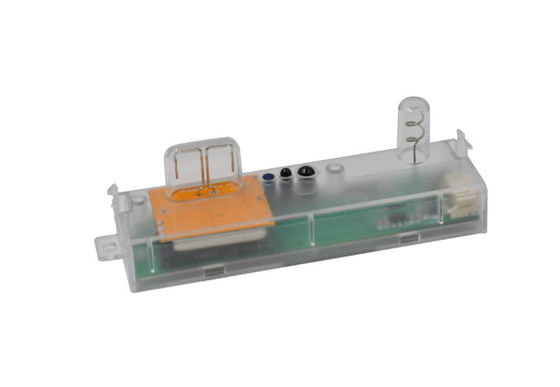

2.4G वायरलेस नेटवर्किंग कंट्रोलर स्लिम एलईडी फिक्स्चर के लिए उपयुक्त
उत्पत्ति के प्लेस | शेन्ज़ेन, चीन |
---|---|
ब्रांड नाम | Merrytek |
प्रमाणन | CE |
मॉडल संख्या | एमसी087डी 99 बी |
न्यूनतम आदेश मात्रा | 100 पीसी |
मूल्य | negotiable |
पैकेजिंग विवरण | क्लैपबोर्ड + पेपर कार्टन (K=A) |
प्रसव के समय | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और |
भुगतान शर्तें | टी/टी |
आपूर्ति की क्षमता | 10000 पीसी / माह |

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xनामित वोल्टेज | 12±1Vdc | रिपल वोल्टेज | <100mVp-p |
---|---|---|---|
आउटपुट सिग्नल | 0-10V डिमिंग सिग्नल/ PWM डिमिंग सिग्नल | माउंटिंग ऊंचाई | 3 मी (अधिकतम 6 मी) |
परिचालन तापमान | बिल्ट-इन: -25~60℃ | प्रमाणपत्र | सीई |
जीवनभर | 5 साल की वारंटी@टा | ||
प्रमुखता देना | 2.4G वायरलेस नेटवर्क नियंत्रक,स्लिम एलईडी फिक्स्चर वायरलेस नेटवर्क कंट्रोलर,दीर्घायु वायरलेस नेटवर्क नियंत्रक |
[उत्पाद की विशेषताएं]
- 2.4G वायरलेस द्वारा समूह नेटवर्क, कोई आवश्यकता नहीं है जोड़े या गेटवे.
- पेटेंट द्विध्रुवीय माइक्रोवेव एंटेना, कोई झूठी ट्रिगर जब लो धातु एलईडी ट्रे के नीचे स्थापित किया जाता है।
- सुपर संकीर्ण माइक्रोवेव सेनोर सिर, पतले एलईडी फिक्स्चर में तय करने के लिए उपयुक्त है।
- सभी सेंसर पैरामीटर रिमोट कंट्रोल द्वारा सेट किए जा सकते हैं।
- आउटपुट 0-10V मंद या PWM मंद, 2-चरण/3-चरण मंद फ़ंक्शन।
- 6 मीटर अधिकतम. मुंह की ऊंचाई.
[पैरामीटर]
इनपुट | |||||
नामित वोल्टेज | 12±1 वीडीसी | ||||
कार्य करंट | 55±5mA | ||||
रिपल वोल्टेज | < 100mVp-p | ||||
ओआउटपुट | |||||
आउटपुट सिग्नल | ○0-10V मंद संकेत | ○पीडब्ल्यूएम डिमिंग सिग्नल | |||
सेंसर पैरामीटर | |||||
कार्य आवृत्ति | 5.8GHz ±75MHz, ISM बैंड | ||||
प्रेषण शक्ति | 1mW अधिकतम. | ||||
पहचान क्षेत्र) | 100% /75%/50%/25% ((MH17);100% / 50%/25% ((MH15) | ||||
समय रोकें |
30s/1min/3min/5min/10min/20min/30min ((MH17)); 30s/1min/3min ((MH15) |
||||
प्रतीक्षा अवधि |
0s/10s/1min/3min/5min/10min/30min/+∞(MH17); 5min/10min/ +∞(MH15) |
||||
दिन का प्रकाश सेंसर | दिन के प्रकाश की सीमा |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(निष्क्रिय) ((MH17) 15Lux/ 50Lux/ (निष्क्रिय) ((MH15) ((पर्यावरण प्रसार की स्थिति) |
|||
दिन का प्रकाश प्राथमिकता | 开 | 关 | |||
5Lux | 55-105Lux | एमएच१७ | |||
15Lux | 65-115Lux | MH17;MH15 | |||
30Lux | 80-130 लक्स | एमएच१७ | |||
50Lux | 100-150 लक्स | MH17;MH15 | |||
100 लक्स | 150-250Lux | एमएच१७ | |||
150 लक्स | 200-300 लक्स | एमएच१७ | |||
MH17 दबाएँ ️P ️ कुंजी दिन के प्रकाश प्राथमिकता मोड को सक्षम करें;MH15;MH15 समय अवधि द्वारा Stan सेट ️+∞ ️ दिन के प्रकाश प्राथमिकता मोड को सक्षम करें | |||||
स्टैंडबाय डीआईएम स्तर | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH17) | ||||
पता लगाने की सीमा (छत्र) |
छत माउंटिंग ((ऊंचाईः 3m): 0.3m/s ≥3m, 1m/s ≥2.5m दीवार माउंटिंग ((ऊंचाईः 2m): 0.3m/s ≥5m, 1m/s ≥3m परीक्षण की स्थितिः उत्पाद को 100% संवेदनशीलता पर सेट किया गया है और 60m2 के कमरे में कोई स्पष्ट बंदोबस्त नहीं है |
||||
स्थापना की ऊंचाई | 3 मीटर (अधिकतम 6 मीटर) | ||||
वायरलेस मॉड्यूल | |||||
ऑपरेटिंग आवृत्ति | 2.400-2.483GHz | ||||
संचरण शक्ति | 6dBm | ||||
समूह | एक समूह अधिकतम नोड्स 32 पीसी | ||||
प्रसारण दूरी | 15m MAX ((बिंदु से बिंदु तक खुला क्षेत्र संचरण दूरी) | ||||
ईपर्यावरण | |||||
कार्य तापमान | अंतर्निहितः -25~60°C | ||||
भंडारण तापमान | -40°C~80°C, आर्द्रता ≤85% (गैर संक्षेपण) | ||||
प्रमाणनएसटंडर | |||||
प्रमाणित | सीई | ||||
पर्यावरणीय आवश्यकताएं | RoHS 2.0, पहुंच आवश्यकताओं के अनुरूप | ||||
सुरक्षा का स्तर | IP20 | ||||
ओथर | |||||
वायरिंग | 3 पिन 2.0 मिमी टर्मिनल | ||||
स्थापना की आवश्यकताएं | अंतर्निहित स्थापना | ||||
पैकेजिंग की आवश्यकताएं | क्लैपबोर्ड + कागज का कार्डबोर्ड ((K=A) | ||||
शुद्ध भार | 23.5±3g | ||||
जीवन | 5 साल की वारंटी |
[कार्य विवरण]
√ऑन-ऑफ फ़ंक्शन | स्टैंडबाय अवधि को ₹0s पर सेट किया जाना चाहिए |
√ दो-चरण मंदीकरण | स्टैंडबाय अवधि को ∞+∞ पर सेट करें, दिन के प्रकाश सेंसर को ∞High पर सेट करें |
√ 3-चरण मंदीकरण | स्टैंडबाय अवधि को ₹5min/10min पर सेट किया जाना चाहिए |
√दिन का प्रकाश प्राथमिकता | स्टैंडबाय अवधि को ∞+∞ पर सेट करें, दिन के प्रकाश सेंसर को ∞LOW/MED पर सेट करें |
√समूह | रिमोट ग्रुप 1-8 और सेंसर के लिए आरएक्स संकेत सेट करें |
[Dआचारसंहिता]
- आयामn
पेंच की स्थापना
क्लैप संरचना की स्थापना
- वायरिंग,कार्य
- स्थापना
- विकिरण आरेख
[रिमोट कंट्रोIler]
[प्रारंभिक]
पहली बार चालू होने पर, सेंसर 100% चमक पर प्रकाश चालू करेगा, और प्रकाश 10 सेकंड के बाद बंद हो जाएगा।गति संकेत का पता नहीं चलेगा.
[डिफ़ॉल्ट सेटिंग]
पता लगाने का क्षेत्रः 100%; प्रतीक्षा समयः 10 सेकंड; स्टैंडबाय अवधिः 0 सेकंड; दिन का प्रकाश सेंसरः निष्क्रिय; स्टैंडबाय मंदता स्तरः 10%
[आवेदन की सूचना]
- सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग आदि से पहले बिजली काट दें।
- पता लगाने की दूरी ऐसे कारकों से संबंधित है जैसे चलती वस्तु की गति, चलती वस्तु का आकार, स्थापना ऊंचाई, स्थापना कोण,क्या स्थापना वातावरण खुला हैविनिर्देश में दी गई पता लगाने की दूरी एक विशिष्ट मूल्य है, जो 165 सेमी/65 किलोग्राम परीक्षक है और इसे खुले इनडोर वातावरण में परीक्षण किया जाता है।
- जब माइक्रोवेव सेंसर दीवार पर स्थापित किया जाता है, तो छत पर स्थापित की तुलना में पता लगाने की दूरी काफी बढ़ जाएगी।कृपया उपयोग करने के लिए संवेदनशीलता कम करें या उपयोग सेटिंग्स की पुष्टि करने के लिए हमारी कंपनी से संपर्क करेंप्रकाश संवेदनशीलता की सीमा एक धूप वाले वातावरण में है, कोई छाया नहीं है, और परिवेश प्रकाश विखण्डित प्रतिबिंब परिस्थितियों में है। विभिन्न समय अवधि, जलवायु और वातावरण में,प्रकाश सेंसर द्वारा पता लगाया गया प्रकाशमान मूल्य भिन्न हो सकता है
- सेंसर मापदंडों को विभिन्न स्थापना वातावरणों में फिर से कॉन्फ़िगर करने की आवश्यकता हो सकती है, कृपया निम्नलिखित निर्देशों का संदर्भ लें या निर्माता से संपर्क करें
- यह सेंसर केवल इनडोर उपयोग के लिए है, बाहरी हवा और बारिश, और आसपास के चलती वस्तुओं झूठी ट्रिगर का कारण होगा
- सेंसर उत्पाद की स्थापना ऊंचाई 6 मीटर से अधिक नहीं हो सकती है, और इष्टतम ऊंचाई 3 मीटर है; दो सेंसरों के बीच की दूरी 3 मीटर से अधिक होनी चाहिए
- जब सेंसर धातु के दीपक में, धातु के परावर्तक सतह पर या संकीर्ण बंद वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार परावर्तित होंगे और झूठी ट्रिगरिंग का कारण बनेंगे।कृपया सेंसर की संवेदनशीलता को कम करें या तकनीकी सहायता के लिए निर्माता से संपर्क करें.
- कृपया सुनिश्चित करें कि सेंसर के आसपास कोई चलती संकेत जैसे कि प्रशंसक, डीसी मोटर, सीवरेज पाइप, वायु आउटलेट आदि न हों, अन्यथा सेंसर गलत ट्रिगर का कारण बन सकता है।
- माइक्रोवेव धातु में प्रवेश नहीं कर सकते, बंद या अर्ध-बंद धातु दीपक में स्थापित करने से बचें, और कोई धातु या कांच उत्पाद को अवरुद्ध नहीं करना चाहिए
- अलग 0-10V / PWM ड्राइवर के साथ सेंसर, कम प्रकाश प्रभाव अलग हो सकता है
- स्थिर आउटपुट वोल्टेज और LOW रिपल गुणांक के साथ DC विनियमित बिजली आपूर्ति का उपयोग किया जाना चाहिए। बिजली आपूर्ति का रिपल 100mV से कम होना चाहिए; लोड करंट 100 mA से अधिक होना चाहिए
- उत्पाद विनिर्देशों और मापदंडों को पूर्व सूचना के बिना अनुकूलित किया जा सकता है
- नए स्थापना वातावरण के लिए, स्थापना से पहले 5pcs नमूनों का परीक्षण करने की सिफारिश की जाती है।
