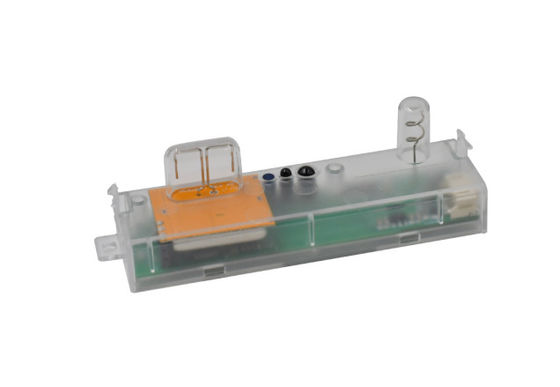

2.4G वायरलेस नेटवर्किंग कंट्रोलर स्लिम एलईडी फिक्स्चर के लिए उपयुक्त लंबी आयु MC087D 99 B
| उत्पत्ति के प्लेस | शेन्ज़ेन, चीन |
|---|---|
| ब्रांड नाम | Merrytek |
| प्रमाणन | CE |
| मॉडल संख्या | एमसी087डी 99 बी |
| न्यूनतम आदेश मात्रा | 100 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | क्लैपबोर्ड + पेपर कार्टन (K=A) |
| प्रसव के समय | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 10000 पीसी / माह |
उत्पाद विवरण
| रेटेड वोल्टेज | 12 ± 1VDC | तरंग वोल्टेज | <100mVp-p |
|---|---|---|---|
| उत्पादन में संकेत | 0-10V डिमिंग सिग्नल/ PWM डिमिंग सिग्नल | बढ़ती हुई ऊँचाई | 3 मी (अधिकतम 6 मी) |
| परिचालन तापमान | बिल्ट-इन: -25~60℃ | प्रमाणपत्र | सीई |
| जीवनभर | 5 साल की वारंटी@टा | ||
| प्रमुखता देना | 2.4G वायरलेस नेटवर्क नियंत्रक,स्लिम एलईडी फिक्स्चर वायरलेस नेटवर्क कंट्रोलर,दीर्घायु वायरलेस नेटवर्क नियंत्रक |
||
उत्पाद विवरण
उत्पाद सुविधाएँ
- 2.4G वायरलेस द्वारा नेटवर्किंग को समूहित करना, पेयरिंग या गेटवे की आवश्यकता नहीं है।
- पेटेंटेड डाय-पोल माइक्रोवेव एंटीना, धातु एलईडी ट्रे के नीचे स्थापित होने पर कोई झूठा ट्रिगर नहीं।
- सुपर-नैरो माइक्रोवेव सेंसर हेड, पतले एलईडी फिक्स्चर में फिक्स करने के लिए उपयुक्त।
- सभी सेंसर पैरामीटर रिमोट कंट्रोल द्वारा सेट किए जा सकते हैं।
- आउटपुट 0-10V डिम या PWM डिम, 2-स्टेप/3-स्टेप डिम फ़ंक्शन।
- 6 मीटर अधिकतम माउंटिंग ऊंचाई।
पैरामीटर
| इनपुट | |||||
| रेटेड वोल्टेज | 12±1VDC | ||||
| कार्यशील धारा | 55±5mA | ||||
| रिपल वोल्टेज | < 100mVp-p | ||||
| Output | |||||
| आउटपुट सिग्नल | ●0-10V डिमिंग सिग्नल | ●PWM डिमिंग सिग्नल | |||
| सेंसिंग पैरामीटर | |||||
| कार्यशील आवृत्ति | 5.8GHz ±75MHz, ISM बैंड | ||||
| ट्रांसमिट पावर | 1mW अधिकतम। | ||||
| डिटेक्शन एरिया) | 100%/75%/50%/25%(MH17)；100%/50%/25%(MH15) | ||||
| होल्ड टाइम |
30s/1min/3min/5min/10min/20min/30min(MH17)； 30s/1min/3min(MH15) |
||||
| स्टैंड-बाय पीरियड |
0s/10s/1min/3min/5min/10min/30min/+∞(MH17)； 5min/10min/+∞(MH15) |
||||
| डेलाइट सेंसर | डेलाइट थ्रेशोल्ड |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(अक्षम)(MH17) 15Lux/50Lux/(अक्षम)(MH15)(परिवेश विसरित स्थिति) |
|||
| डेलाइट प्राथमिकता | चालू | बंद | |||
| 5Lux | 55-105Lux | MH17 | |||
| 15Lux | 65-115Lux | MH17;MH15 | |||
| 30Lux | 80-130Lux | MH17 | |||
| 50Lux | 100-150Lux | MH17;MH15 | |||
| 100Lux | 150-250Lux | MH17 | |||
| 150Lux | 200-300Lux | MH17 | |||
| MH17 'P' कुंजी दबाएं डेलाइट प्राथमिकता मोड सक्षम करें;MH15;MH15 स्टैंड-बाय अवधि समय सेट करें '+∞' डेलाइट प्राथमिकता मोड सक्षम करें | |||||
| स्टैंड-बाय डिम लेवल | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH17) | ||||
| डिटेक्शन रेंज (त्रिज्या) |
सीलिंग माउंटिंग (ऊंचाई: 3 मीटर): 0.3 मीटर/सेकंड ≥3 मीटर, 1 मीटर/सेकंड ≥2.5 मीटर वॉल माउंटिंग (ऊंचाई: 2 मीटर): 0.3 मीटर/सेकंड ≥5 मीटर, 1 मीटर/सेकंड ≥3 मीटर परीक्षण की शर्तें: उत्पाद को 100% संवेदनशीलता पर सेट किया गया है, और 60㎡ के कमरे में कोई स्पष्ट बाधा नहीं है |
||||
| इंस्टॉलेशन ऊंचाई | 3 मीटर (6 मीटर अधिकतम) | ||||
| वायरलेस मॉड्यूल | |||||
| ऑपरेटिंग फ्रीक्वेंसी | 2.400-2.483GHz | ||||
| ट्रांसमिटिंग पावर | 6dBm | ||||
| समूह | एक समूह अधिकतम नोड्स 32 पीसी | ||||
| ट्रांसमिटिंग दूरी | 15 मीटर अधिकतम (पॉइंट-टू-पॉइंट ओपन एरिया ट्रांसमिशन दूरी) | ||||
| Environment | |||||
| कार्यशील तापमान | अंतर्निहित: -25~60℃ | ||||
| भंडारण तापमान | -40℃~80℃, आर्द्रता ≤85% (गैर-संक्षेपण) | ||||
| प्रमाणनStandards | |||||
| प्रमाणित | CE | ||||
| पर्यावरणीय आवश्यकताएं | RoHS 2.0, Reach आवश्यकताओं का अनुपालन करें | ||||
| सुरक्षा की डिग्री | IP20 | ||||
| Other | |||||
| वायरिंग | 3 पिन 2.0 मिमी टर्मिनल | ||||
| इंस्टॉलेशन आवश्यकताएं | अंतर्निहित इंस्टॉलेशन | ||||
| पैकेजिंग आवश्यकताएं | क्लैपबोर्ड + पेपर कार्टन (K=A) | ||||
| नेट वजन | 23.5±3g | ||||
| जीवन | 5 साल की वारंटी @Ta | ||||
[कार्य विवरण]
| √चालू-बंद कार्य | स्टैंड-बाय पीरियड को '0s' पर सेट करें |
| √2-स्टेप डिमिंग | स्टैंड-बाय पीरियड को '+∞' पर सेट करें, डेलाइट सेंसर को 'हाई' पर सेट करें |
| √3-स्टेप डिमिंग | स्टैंड-बाय पीरियड को '5min/10min' पर सेट करें |
| √डेलाइट प्राथमिकता | स्टैंड-बाय पीरियड को '+∞' पर सेट करें, डेलाइट सेंसर को 'LOW/MED' पर सेट करें |
| √ग्रुपिंग | रिमोट ग्रुप '1-8' और सेंसर के लिए Rx सिग्नल सेट करें |
[Diagram]
- Dimension
स्क्रू इंस्टॉलेशन
क्लैस्प संरचना इंस्टॉलेशन
- वायरिंग, कार्य
- इंस्टॉलेशन
- रेडिएशन डायग्राम
[रिमोट कंट्रोलर][आरंभीकरण]
पहली बार पावर ऑन होने पर, सेंसर लाइट को 100% ब्राइटनेस पर चालू कर देगा, और 10 सेकंड के बाद लाइट बंद हो जाएगी। आरंभीकरण के दौरान, गति सिग्नल का पता नहीं लगाया जाएगा।
[डिफ़ॉल्ट सेटिंग]
डिटेक्शन एरिया: 100%; होल्ड टाइम: 10s; स्टैंड-बाय पीरियड: 0s; डेलाइट सेंसर: अक्षम; स्टैंड-बाय डिम लेवल: 10%.
[आवेदन सूचना]
सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग आदि से पहले बिजली काट दें।
- डिटेक्शन दूरी चलने वाली वस्तु की गति, चलने वाली वस्तु का आकार, इंस्टॉलेशन ऊंचाई, इंस्टॉलेशन कोण, इंस्टॉलेशन वातावरण खुला है या नहीं, और रिफ्लेक्टर की सामग्री जैसे कारकों से संबंधित है। विनिर्देश में दी गई डिटेक्शन दूरी एक विशिष्ट मान है, जो 165 सेमी/65 किग्रा परीक्षक है, और इसका परीक्षण एक खुले इनडोर वातावरण में किया जाता है
- जब माइक्रोवेव सेंसर को दीवार पर लगाया जाता है, तो सीलिंग पर लगाए जाने की तुलना में डिटेक्शन दूरी काफी बढ़ जाएगी। यदि आप वॉल इंस्टॉलेशन विधि का उपयोग करते हैं, तो कृपया संवेदनशीलता को कम करें या उपयोग सेटिंग्स की पुष्टि के लिए हमारी कंपनी से संपर्क करें। प्रकाश संवेदनशीलता थ्रेशोल्ड धूप वाले वातावरण में है, कोई छाया नहीं है, और परिवेश प्रकाश विसरित प्रतिबिंब की स्थिति है। विभिन्न समय अवधि, जलवायु और वातावरण में, प्रकाश सेंसर द्वारा पता लगाया गया रोशनी मान भिन्न हो सकता है
- विभिन्न इंस्टॉलेशन वातावरण में सेंसर पैरामीटर को पुन: कॉन्फ़िगर करने की आवश्यकता हो सकती है, कृपया निम्नलिखित निर्देशों का संदर्भ लें या निर्माता से संपर्क करें
- यह सेंसर केवल इनडोर उपयोग के लिए है, बाहरी हवा और बारिश, और आसपास की चलती वस्तुएं झूठे ट्रिगर का कारण बनेंगी
- सेंसर उत्पाद की इंस्टॉलेशन ऊंचाई 6 मीटर से अधिक नहीं हो सकती है, और इष्टतम ऊंचाई 3 मीटर है; दो सेंसर के बीच की दूरी 3 मीटर से अधिक होनी चाहिए
- जब सेंसर को धातु के लैंप में, धातु की परावर्तक सतह पर, या संकीर्ण बंद वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार परावर्तित होंगे और झूठे ट्रिगर का कारण बनेंगे। कृपया सेंसर संवेदनशीलता कम करें या तकनीकी सहायता के लिए निर्माता से संपर्क करें।
- कृपया सुनिश्चित करें कि सेंसर के आसपास पंखे, डीसी मोटर, सीवर पाइप, एयर आउटलेट आदि जैसे कोई चलती संकेत नहीं हैं, अन्यथा सेंसर झूठे ट्रिगर का कारण बन सकता है।
- माइक्रोवेव धातु में प्रवेश नहीं कर सकते, बंद या अर्ध-बंद धातु लैंप में स्थापित करने से बचें, और उत्पाद को अवरुद्ध करने के लिए कोई धातु या कांच नहीं होना चाहिए
- विभिन्न 0-10V / PWM ड्राइवर के साथ सेंसर, कम रोशनी का प्रभाव भिन्न हो सकता है
- स्थिर आउटपुट वोल्टेज और कम रिपल गुणांक के साथ डीसी विनियमित बिजली की आपूर्ति का उपयोग किया जाना चाहिए। बिजली की आपूर्ति का रिपल 100mV से कम होना चाहिए; लोड करंट 100 एमए से अधिक होना चाहिए
- उत्पाद विनिर्देशों और मापदंडों को बिना किसी पूर्व सूचना के अनुकूलित किया जा सकता है
- नए इंस्टॉलेशन वातावरण के लिए, इंस्टॉलेशन से पहले 5 पीसी नमूनों का परीक्षण करने की सिफारिश की जाती है।
