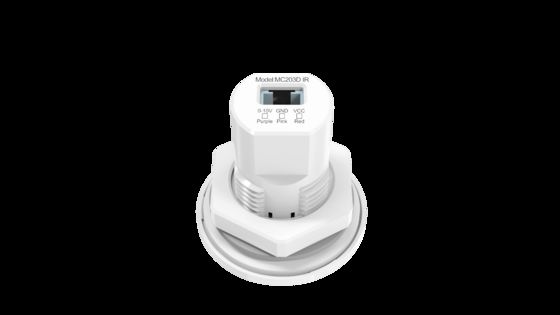

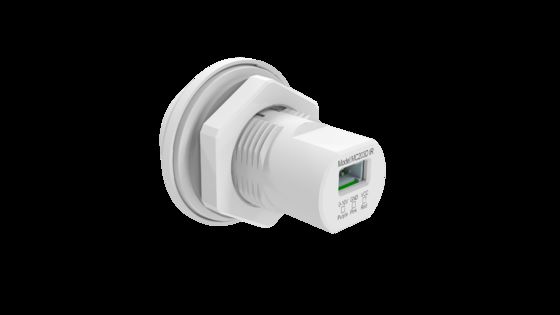

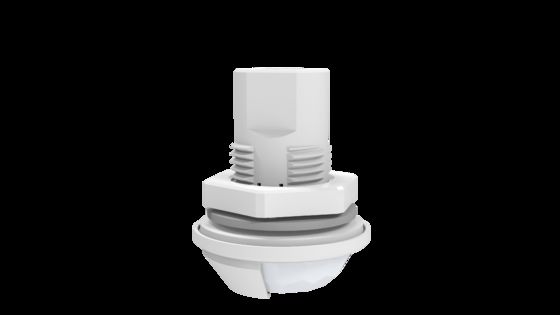

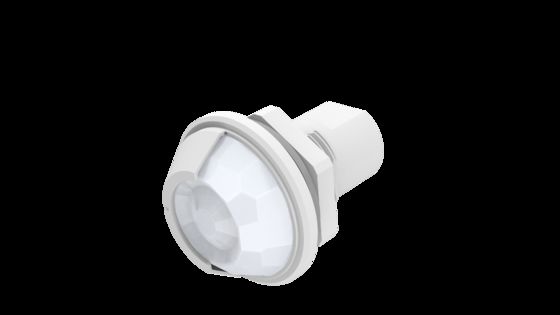

12Vdc डिमेबल PIR मोशन सेंसर ट्राई-प्रूफ लाइट के लिए, झागा बुक20 इंटरफ़ेस, पार्किंग गैरेज लागू MC203D IR/1

  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
  • 12Vdc Dimmable PIR Motion Sensor For Tri-proof Light, Zhaga Book20 Interface, Parking Garage Applicable MC203D IR/1
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या MC203D IR 1/ MC203D IR
न्यूनतम आदेश मात्रा 100pcs
मूल्य बातचीत योग्य
पैकेजिंग विवरण क्लैपबोर्ड + कार्टन(K=A)
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी/महीना
उत्पाद विवरण
रेटेड वोल्टेज 12 ± 1VDC कार्य वर्तमान <15mA
उत्पादन में संकेत 5V PWM डिमिंग/ 0-10V डिमिंग बढ़ती हुई ऊँचाई विशिष्ट 3 मीटर (4.5 मीटर अधिकतम)
परिचालन तापमान -20 -55 ℃ प्रमाणपत्र सीई
जीवनभर 5 साल की वारंटी @ta (इनडोर) डिटेक्शन मोड पीआईआर का पता लगाना
प्रमुखता देना

12Vdc dimmable PIR motion sensor

,

Zhaga Book20 PIR sensor

,

parking garage motion sensor
एक संदेश छोड़ें
उत्पाद विवरण
12Vdc डिमेबल PIR मोशन सेंसर ट्राई-प्रूफ लाइट के लिए, झागा बुक20 इंटरफ़ेस, पार्किंग गैरेज लागू
उत्पाद सुविधाएँ
  • झागा20 इंटरफ़ेस
  • 4.5 मीटर अधिकतम स्थापना ऊंचाई, पार्किंग गैरेज के लिए उपयुक्त
  • ट्राई-प्रूफ लाइट के लिए PIR मोशन डिटेक्टर
  • IP65 डिज़ाइन
  • सेंसर पैरामीटर रिमोट द्वारा समायोजित किए जा सकते हैं
तकनीकी पैरामीटर
इनपुट
रेटेड वोल्टेज 12±1VDC
कार्य वर्तमान <15mA
रिपल वोल्टेज <100mVp-p
आउटपुट
आउटपुट सिग्नल MC203D IR 1 | MC203D IR
5V PWM डिमिंग सिग्नल 0-10V डिमिंग सिग्नल
सेंसर पैरामीटर
पहचान मोड PIR पहचान
पहचान क्षेत्र 100% /75%/50%/25%
होल्ड टाइम 5s/30s/1min/3min/5min/10min/20min/30min
स्टैंड-बाय अवधि 0s/10s/1min/3min/5min/10min/30min/+∞
डेलाइट सेंसर
डेलाइट थ्रेशोल्ड: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(अक्षम करें) (परिवेश विसारक स्थिति)
डेलाइट प्राथमिकता: चालू | बंद
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
डिमिंग स्तर 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V)
पहचान सीमा (त्रिज्या) 2-4m (इनडोर, संवेदनशीलता 100%, सेंसर पर सीधी धूप नहीं; तापमान 25℃)
स्थापना ऊंचाई विशिष्ट 3m (4.5m अधिकतम)
पर्यावरण
कार्य तापमान (Ta) -20℃-55℃
भंडारण तापमान -40℃~+80℃ आर्द्रता: ≤85% (गैर-संक्षेपण)
प्रमाणन मानक
प्रमाणित CE
पर्यावरणीय आवश्यकताएं RoHS 2.0, Reach आवश्यकताओं का अनुपालन करें
IP रेटिंग IP65
अन्य विनिर्देश
वायरिंग तार 3 पिन 378±8mm
स्थापना आवश्यकताएं माउंट सेंटर या साइड ऑफ हाईबे
पैकेजिंग आवश्यकताएं क्लैपबोर्ड + कार्टन(K=A)
नेट वजन 10±3g
जीवनकाल 5 साल की वारंटी @Ta (इनडोर)

जब परिवेश का तापमान मानव शरीर के तापमान सीमा (36℃~37℃/96.8~98.6℉) के करीब पहुंचता है, तो PIR मोशन डिटेक्शन काफी कमजोर या अनुत्तरदायी हो जाएगा।

जब परिवेश का तापमान या एलईडी ट्रे का तापमान 55℃/131℉ से अधिक हो जाता है, तो झूठी ट्रिगरिंग हो सकती है, कृपया सुधार के लिए पता लगाने की संवेदनशीलता को कम करने का प्रयास करें। यदि झूठी ट्रिगरिंग बनी रहती है, तो PIR सेंसर उस स्थान में उपयोग के लिए उपयुक्त नहीं होना चाहिए।

कार्य विवरण
चालू-बंद कार्य स्टैंड-बाय अवधि को "0s" पर सेट किया गया
2-स्टेप डिमिंग स्टैंड-बाय अवधि को "+∞" पर सेट किया गया
3-स्टेप डिमिंग स्टैंड-बाय अवधि को "10s/1min/3min/5min/10min/30min" पर सेट किया गया
डेलाइट प्राथमिकता रिमोट प्रेस DH मोड और डेलाइट सेंसर को "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" पर सेट किया गया
डेलाइट हार्वेस्टिंग लागू नहीं
उत्पाद जानकारी
  • आयाम (इकाई:mm)
Product dimension diagram
  • वायरिंग
Product wiring diagram
पहचान सीमा
Detection range diagram
रिमोट कंट्रोल
Remote control image
आरंभीकरण

पावर चालू करने के बाद, सेंसर 45-60 सेकंड तक वार्म-अप होगा फिर काम करना शुरू कर देगा।

डिफ़ॉल्ट सेटिंग

संवेदनशीलता: 100%, होल्ड टाइम: 5s, डेलाइट सेंसर: अक्षम, स्टैंड बाय अवधि: 0s, स्टैंड बाय DIM स्तर: 10%

आवेदन सूचना
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने और पैरामीटर बदलने से पहले पावर बंद कर दें।
  • PIR सेंसर किसी भी सामग्री को भेद नहीं सकता है, कृपया सुनिश्चित करें कि सेंसर और हिलने वाले लोगों/वस्तु के बीच कोई बाधा न हो।
  • सेंसर को सर्दियों में मोटे कपड़े पहनने वाले लोगों का पता लगाने में कठिनाई हो सकती है।
  • गर्मी के संकेतों को हिलने वाले संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। सेंसर को एयर कंडीशनर या अन्य हीटिंग स्रोत की ओर इंगित करने से बचें।
  • सेंसर केवल इनडोर उपयोग के लिए है। बाहरी धूप सेंसर का पता लगाने को प्रभावित कर सकती है।
  • निरंतर सुधार के कारण, इस निर्देश की सामग्री बिना पूर्व सूचना के बदली जा सकती है।
  • विभिन्न 0-10V ड्राइवरों के साथ काम करते समय डिमिंग प्रदर्शन भिन्न हो सकता है।
  • डेलाइट थ्रेशोल्ड को छाया और परिवेश प्रकाश विसारक प्रतिबिंब के बिना धूप वाले वातावरण में मापा जाता है। परिवेश लक्स स्तर विभिन्न वातावरण, मौसम, जलवायु, दिन के समय और मौसम में भिन्न हो सकता है।
  • पहचान दूरी लोगों की ऊंचाई, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण तापमान आदि से संबंधित है।

इस उत्पाद को वोल्टेज-स्थिर डीसी पावर सप्लाई के साथ उपयोग करना होगा जिसकी इनपुट वोल्टेज स्थिर हो और रिपल फैक्टर कम हो (रिपल फैक्टर 100mV से कम हो; लोड करंट 25mA से अधिक हो)।

नए वातावरण में स्थापित करते समय, कृपया बड़े पैमाने पर स्थापना से पहले कम से कम 5pcs उत्पाद स्थापित करें और परीक्षण करें।

PIR सेंसर महत्वपूर्ण नोट्स

PIR एक पायरोइलेक्ट्रिक इन्फ्रारेड सेंसर है जो इन्फ्रारेड किरणों में परिवर्तन का पता लगाता है। कृपया वास्तविक उपयोग के दौरान निम्नलिखित बातों पर ध्यान दें:

  • मानव शरीर के अलावा अन्य गर्मी स्रोतों का पता लगाना
  • गर्मी स्रोत का तापमान नहीं बदलता है या गर्मी स्रोत हिलता नहीं है
  • अन्य संबंधित पर्यावरणीय कारक और PIR अनुप्रयोग सिद्धांत का उल्लंघन प्रभाव
संभावित झूठी ट्रिगरिंग परिदृश्य
  1. जब छोटे जानवर पहचान सीमा में प्रवेश करते हैं
  2. जब धूप, कार हेडलाइट्स, गरमागरम लैंप आदि से दूर-अवरक्त किरणें सीधे सेंसर पर पड़ती हैं
  3. जब पहचान सीमा के भीतर का तापमान गर्म हवा, ठंडे ग्रीनहाउस उपकरणों से ठंडी हवा, ह्यूमिडिफायर से जल वाष्प आदि के कारण तेजी से बदलता है।
संभावित गैर-ट्रिगरिंग परिदृश्य
  1. जब सेंसर और पहचान वस्तु के बीच दूर-अवरक्त किरणों के संचरण को अवरुद्ध करने वाले कांच और ऐक्रेलिक जैसे पदार्थ होते हैं।
  2. पहचान सीमा के भीतर गर्मी स्रोत मुश्किल से हिलता है या बहुत तेज गति से हिलता है।
