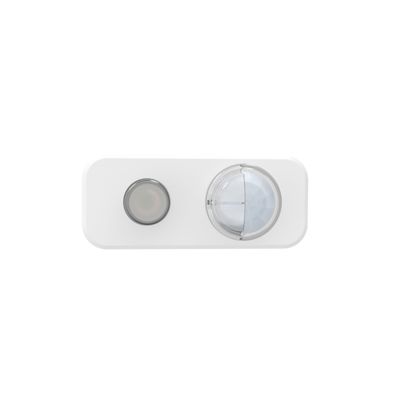

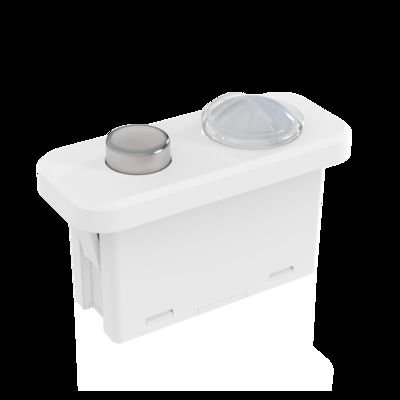

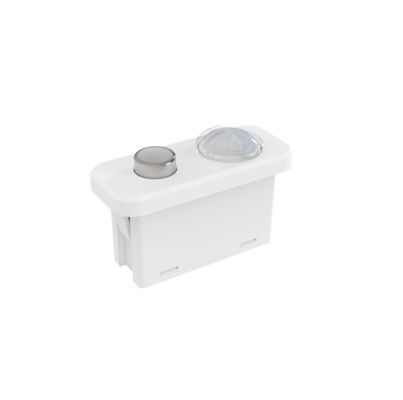

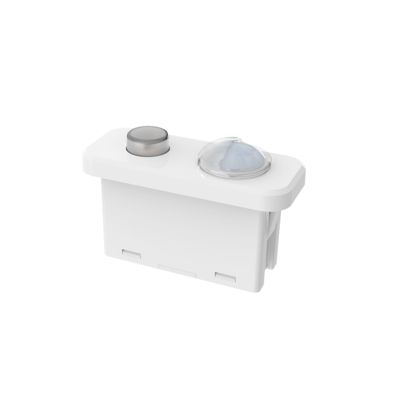

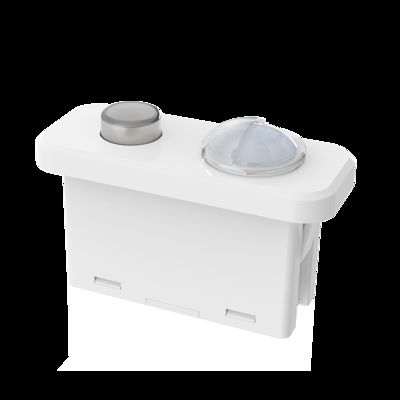

12Vdc PIR मोशन सेंसर PWM डिमिंग के साथ पैनल लाइट के लिए, डेलाइट प्रायोरिटी फंक्शन MC182D IR 1

उत्पाद सुविधाएँ

• अंतर्राष्ट्रीय मानक Zhaga BooK20(R44 X17；R60 X22) इंटरफ़ेस
• 4 मीटर अधिकतम स्थापना ऊंचाई, खुले कार्यालयों, व्यक्तिगत कार्यालयों के लिए उपयुक्त
• पैनल लाइट, लीनियर लाइट के लिए PIR मोशन डिटेक्टर।
• सेंसर पैरामीटर रिमोट द्वारा समायोजित किए जा सकते हैं
• लो माउंटिंग PIR सेंसर

[पैरामीटर]

[फ़ंक्शन विवरण]

[उत्पाद जानकारी]

• आयाम (इकाइयाँ: mm)

• फ़ंक्शन

• वायरिंग

[इंस्टॉलेशन निर्देश]

​

​

सामान

[डिटेक्शन रेंज]

[रिमोट]

[आरंभीकरण]

पावर चालू करने के बाद, सेंसर 45-60 सेकंड तक वार्म-अप होगा फिर काम करना शुरू कर देगा।

[डिफ़ॉल्ट सेटिंग]

संवेदनशीलता: 100% होल्ड-टाइम: 5s डेलाइट सेंसर: अक्षम

[आवेदन सूचना]

• सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने और पैरामीटर बदलने से पहले बिजली बंद कर दें।
• PIR सेंसर किसी भी सामग्री को भेद नहीं सकता है, कृपया सुनिश्चित करें कि सेंसर और हिलने-डुलने वाले लोगों/वस्तुओं के बीच कोई बाधा न हो।
• सर्दियों में मोटे कपड़े पहनने पर सेंसर लोगों का पता लगाने में मुश्किल हो सकती है।
• गर्मी के संकेतों को हिलने-डुलने वाले संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। सेंसर को एयर कंडीशनर या अन्य हीटिंग स्रोत की ओर इंगित करने से बचें।
• सेंसर केवल इनडोर उपयोग के लिए है। बाहरी धूप सेंसर का पता लगाने को प्रभावित कर सकती है।
• निरंतर सुधार के कारण, इस निर्देश की सामग्री बिना पूर्व सूचना के बदली जा सकती है।
• विभिन्न 0-10V ड्राइवरों के साथ काम करते समय डिमिंग प्रदर्शन भिन्न हो सकता है।
• डेलाइट थ्रेशोल्ड को छाया और परिवेश प्रकाश विसरित प्रतिबिंब के बिना धूप वाले वातावरण में मापा जाता है। विभिन्न वातावरण, मौसम, जलवायु, दिन के समय और मौसम में परिवेश लक्स स्तर भिन्न हो सकता है।
• डिटेक्शन दूरी लोगों की ऊंचाई, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण तापमान आदि से संबंधित है। जब परिवेश का तापमान मानव शरीर के तापमान सीमा (36℃~37℃/96.8~98.6℉) के करीब पहुंचता है, तो PIR मोशन डिटेक्शन काफी कमजोर या अनुत्तरदायी हो जाएगा। जब परिवेश का तापमान या LED ट्रे का तापमान 55℃/131℉ से अधिक हो जाता है, तो झूठी ट्रिगरिंग हो सकती है, कृपया सुधार के लिए पता लगाने की संवेदनशीलता को कम करने का प्रयास करें। यदि झूठी ट्रिगरिंग बनी रहती है, तो PIR सेंसर का उपयोग उस स्थान में नहीं किया जाना चाहिए।
• दिया गया डिटेक्शन क्षेत्र विशिष्ट मान है जिसे इनडोर खुले वातावरण में 165 सेमी ऊंचे परीक्षकों द्वारा मापा गया था।
• इस उत्पाद का उपयोग वोल्टेज-स्थिर के साथ करना होगाDC बिजली आपूर्तिजिसका इनपुट वोल्टेज स्थिर है और रिपल फैक्टर कम है (रिपल फैक्टर 100mV से कम है; लोड करंट 25mA से अधिक है)।
• नए वातावरण में स्थापित करते समय, कृपया बड़े पैमाने पर स्थापना से पहले कम से कम 5pcs उत्पाद स्थापित करें और उनका परीक्षण करें।
• PIR एक पायरोइलेक्ट्रिक इन्फ्रारेड सेंसर है जो इन्फ्रारेड किरणों में परिवर्तन का पता लगाता है। कृपया वास्तविक उपयोग के दौरान निम्नलिखित बातों पर ध्यान दें, जैसे: मानव शरीर के अलावा अन्य गर्मी स्रोतों का पता लगाना, गर्मी स्रोत का तापमान नहीं बदलता है या गर्मी स्रोत हिलता नहीं है, और अन्य संबंधित पर्यावरणीय कारक और PIR अनुप्रयोग सिद्धांत के उल्लंघन का प्रभाव।
• निम्नलिखित घटनाओं के कारण मानव शरीर के अलावा अन्य गर्मी स्रोतों का पता लगाते समय, PIR गलत तरीके से ट्रिगर हो सकता है।

         1. जब छोटे जानवर डिटेक्शन रेंज में प्रवेश करते हैं

     2. जब धूप, कार की हेडलाइट्स, गरमागरम लैंप आदि से निकलने वाली दूर-अवरक्त किरणें सीधे सेंसर पर पड़ती हैं
     3. जब डिटेक्शन रेंज में तापमान गर्म हवा, ठंडे ग्रीनहाउस उपकरण से ठंडी हवा, ह्यूमिडिफायर से जल वाष्प आदि के कारण तेजी से बदलता है।

• निम्नलिखित घटनाओं के कारण गर्मी स्रोतों का पता लगाते समय, PIR ट्रिगर नहीं हो सकता है

     1. जब कांच और ऐक्रेलिक जैसे पदार्थ होते हैं जो सेंसर और डिटेक्शन ऑब्जेक्ट के बीच दूर-अवरक्त किरणों के संचरण को अवरुद्ध करते हैं।
     2. डिटेक्शन रेंज के भीतर गर्मी स्रोत मुश्किल से हिलता है या बहुत तेज गति से चलता है।
