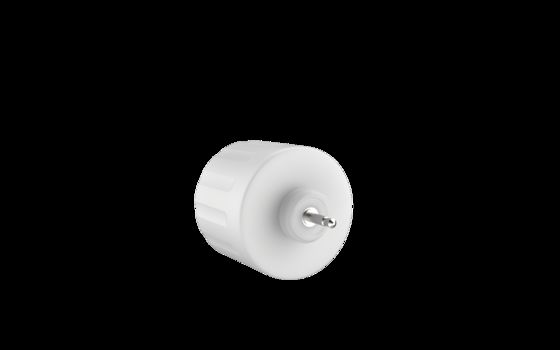

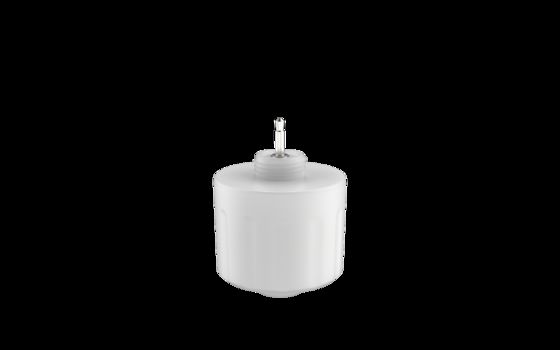

एलईडी बैटन MC079D आईआर डीआईबी1 के लिए 12Vdc पीआईआर कैसाम्बी नेटवर्क डिममेबल सेंसर के साथ 12 मीटर अधिकतम माउंटिंग ऊंचाई

उत्पाद सुविधाएँ

• 12Vdc इनपुट, डीसी सिस्टम या के लिए उपयुक्त12V डीसी सहायक पावर आउटपुट के साथ एलईडी ड्राइवर.
• 0--10V डिमिंग टर्मिनल, 3-स्टेप या 2-स्टेप वैकल्पिक है,पता लगाने का क्षेत्र समायोज्य
• मिनी आकार पीआईआर डिटेक्शन सेंसर
• इनडोर अधिकतम माउंटिंग ऊंचाई 12 मीटर है
• सभी सेंसर पैरामीटर कैसाम्बी ऐप सेटिंग द्वारा सेट किए जा सकते हैं

[पैरामीटर]

चालू/बंद कार्य

]एलपावर चालू करने के बाद, सेंसर 45-60 सेकंड तक गर्म होगा फिर काम करना शुरू कर देगा।

 (इकाई:मिमी)एलकार्य

[ स्थापना निर्देश

]1) प्रीसेट ऑडियो जैक बेस के साथपावर चालू करने के बाद, सेंसर 45-60 सेकंड तक गर्म होगा फिर काम करना शुरू कर देगा।

3) एसी पावर एडॉप्टर MC642V A के साथ

[

पता लगाने की सीमा

][आरंभीकरण]पावर चालू करने के बाद, सेंसर 45-60 सेकंड तक गर्म होगा फिर काम करना शुरू कर देगा।

आरंभीकरण के दौरान

• सेंसर गति का पता लगाने में सक्षम नहीं है।[डिफ़ॉल्ट सेटिंग]  संवेदनशीलता: 100%, होल्ड टाइम:10s, डेलाइट सेंसर: अक्षम, स्टैंड बाय अवधि: 0s, स्टैंड बाय डिम लेवल: 10%

[आवेदन सूचना]

सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने और पैरामीटर बदलने से पहले पावर बंद कर दें।

पीआईआर सेंसर किसी भी सामग्री को भेद नहीं सकता है, कृपया सुनिश्चित करें कि सेंसर और हिलने वाले लोगों/वस्तुओं के बीच कोई बाधा न हो।

• सर्दियों में मोटे कपड़े पहनने पर सेंसर लोगों का पता लगाने में मुश्किल हो सकता है।
• गर्मी के संकेतों को हिलने वाले संकेतों के रूप में माना जाएगा और सेंसर को ट्रिगर किया जाएगा। सेंसर को एयर कंडीशनर या अन्य हीटिंग स्रोत की ओर इंगित करने से बचें।
• सेंसर केवल इनडोर उपयोग के लिए है। बाहरी धूप सेंसर का पता लगाने को प्रभावित कर सकती है।
• निरंतर सुधार के कारण, इस निर्देश की सामग्री बिना पूर्व सूचना के बदली जा सकती है।
• विभिन्न 0-10V ड्राइवरों के साथ काम करते समय डिमिंग प्रदर्शन भिन्न हो सकता है।
• डेलाइट थ्रेशोल्ड को छाया और परिवेश प्रकाश विसरित प्रतिबिंब के बिना धूप वाले वातावरण में मापा जाता है। परिवेश लक्स स्तर विभिन्न वातावरण, मौसम, जलवायु, दिन के समय और मौसम में भिन्न हो सकता है।
• पता लगाने की दूरी लोगों की ऊंचाई, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण तापमान आदि से संबंधित है। जब परिवेश का तापमान मानव शरीर के तापमान सीमा (36℃~37℃/96.8~98.6℉) के करीब पहुंचता है, तो पीआईआर गति का पता लगाना काफी कमजोर या अनुत्तरदायी हो जाएगा। जब परिवेश का तापमान या एलईडी ट्रे का तापमान 55℃/131 से अधिक हो
• ℉, झूठा ट्रिगरिंग हो सकती है, कृपया सुधार के लिए पता लगाने की संवेदनशीलता को कम करने का प्रयास करें। यदि झूठा ट्रिगरिंग बनी रहती है, तो पीआईआर सेंसर का उपयोग उस स्थान में नहीं किया जाना चाहिए।
• दिया गया पता लगाने का क्षेत्र एक इनडोर खुले वातावरण में 165 सेमी ऊंचे परीक्षकों द्वारा मापा गया एक विशिष्ट मान है।
• इस उत्पाद का उपयोग वोल्टेज-स्थिर के साथ करना होगा
• डीसीबिजली आपूर्ति  जिसका इनपुट वोल्टेज स्थिर है और रिपल फैक्टर कम है (रिपल फैक्टर 100mV से कम है; लोड करंट 50mA से अधिक है)।नए वातावरण में स्थापित करते समय, कृपया बड़े पैमाने पर स्थापना से पहले कम से कम 5 पीसी उत्पाद स्थापित करें और परीक्षण करें।
• पीआईआर एक पाइरोइलेक्ट्रिक इन्फ्रारेड सेंसर है जो इन्फ्रारेड किरणों में परिवर्तन का पता लगाता है। कृपया वास्तविक उपयोग के दौरान निम्नलिखित बातों पर ध्यान दें, जैसे: मानव शरीर के अलावा अन्य गर्मी स्रोतों का पता लगाना, गर्मी स्रोत का तापमान नहीं बदलता है या गर्मी स्रोत हिलता नहीं है, और अन्य संबंधित पर्यावरणीय कारक और पीआईआर अनुप्रयोग सिद्धांत के उल्लंघन का प्रभाव।
• निम्नलिखित घटनाओं के कारण मानव शरीर के अलावा अन्य गर्मी स्रोतों का पता लगाते समय, पीआईआर झूठा ट्रिगर हो सकता है।
• 1. जब छोटे जानवर पता लगाने की सीमा में प्रवेश करते हैं
  2. जब सूर्य के प्रकाश, कार हेडलाइट्स, गरमागरम लैंप आदि से दूर-अवरक्त किरणें सीधे सेंसर पर पड़ती हैं
  3. जब पता लगाने की सीमा के भीतर का तापमान गर्म हवा, ठंडे ग्रीनहाउस उपकरण से ठंडी हवा, ह्यूमिडिफायर से जल वाष्प आदि के कारण तेजी से बदलता है।
  निम्नलिखित घटनाओं के कारण गर्मी स्रोतों का पता लगाते समय, पीआईआर ट्रिगर नहीं हो सकता है

1. जब कांच और ऐक्रेलिक जैसे पदार्थ होते हैं जो सेंसर और पता लगाने वाली वस्तु के बीच दूर-अवरक्त किरणों के संचरण को अवरुद्ध करते हैं।
2. पता लगाने की सीमा के भीतर गर्मी स्रोत मुश्किल से हिलता है या बहुत तेज गति से हिलता है।
