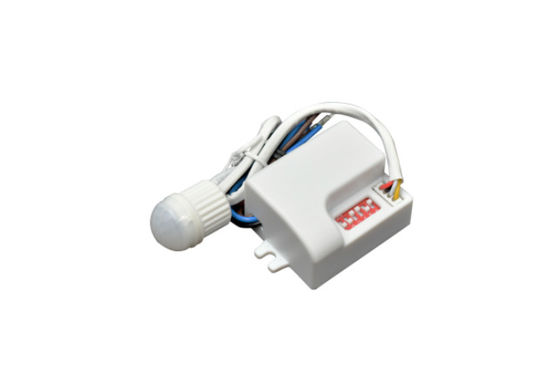

कॉम्पैक्ट साइज़ स्प्लिट ऑन/ऑफ फ़ंक्शन PIR सेंसर 4m मैक्स इंस्टॉलेशन सीलिंग लाइट MC113S D IR के लिए उपयुक्त

  • Compact Size Split ON/OFF Function PIR Sensor 4m Max Installation Suitable for Ceiling Light MC113S D IR
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE, RED
मॉडल संख्या एमसी113एस डी आईआर
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण बुलबुला बैग + कार्डबोर्ड + बाहरी कार्डबोर्ड ((K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी / माह
उत्पाद विवरण
ऑपरेटिंग वोल्टेज 220-240VAC अतिरिक्त बिजली गोल
कार्य करने का तरीका बंद बढ़ती हुई ऊँचाई 3 मीटर (4 मीटर अधिकतम)
परिचालन तापमान -20℃~+55℃ प्रमाणपत्र सीई, लाल
जीवनभर 3 साल की वारंटी@Ta 230Vac पूर्ण लोड
प्रमुखता देना

कॉम्पैक्ट आकार का पीआईआर सेंसर

,

4 मीटर अधिकतम पीआईआर सेंसर

,

छत प्रकाश पीआईआर सेंसर
एक संदेश छोड़ें
उत्पाद विवरण

उत्पाद सुविधाएँ



  • LED फिक्स्चर के लिए डिज़ाइन किया गया, अंदर लगा हुआ स्प्लिट ON/OFF फ़ंक्शन PIR सेंसर।
  • DIP स्विच द्वारा डिटेक्शन एरिया, होल्ड टाइम और डेलाइट थ्रेशोल्ड को आसानी से प्रोग्राम करें
  • अधिकतम माउंटिंग ऊंचाई 4m



[पैरामीटर्स]



इनपुट
ऑपरेटिंग वोल्टेज 220-240Vac
रेटेड वोल्टेज 230Vac
स्टैंड-बाय पावर ≤0.5W
सर्ज टेस्ट EMC स्टैंडर्ड्स
आउटपुटवर्किंग मोड
ON/OFF लोड टाइप
इंडक्टिव लोड/रेसिस्टिव लोड लोड पावर
400W@230VAC(इंडक्टिव लोड),800W @230VAC(रेसिस्टिव लोड)। लोड सर्ज करंट
30A (50% Ipeak, Twidth 200us @230Vac फुल लोड, कोल्ड स्टार्ट) सेंसर पैरामीटर्स
डिटेक्शन वे
PIR होल्ड टाइम
5 s/30s/3min/10min DIP सेटडिटेक्शन एरिया
N/A डेलाइट सेंसर
5Lux/15Lux//50Lux/डिसेबल (डिफ्यूजन) रोटरी स्विच द्वारा डिटेक्शन रेंज (रेडियस)
3m ऊंचाई पर सीलिंग माउंटिंग,

r≥3m@0.6~1m/sटैंगेंशियल डायरेक्शन 1.2m ऊंचाई पर वॉल माउंटिंग,

r≥6m@0.6~1m/s टैंगेंशियल डायरेक्शनटेस्ट कंडीशन: 100% सेंसिटिविटी, इनडोर, सेंसर पर सीधी धूप नहीं,

कोई हवा नहीं, तापमान 25℃

माउंटिंग हाइट
3m (4m मैक्स) एनवायरनमेंट
ऑपरेटिंग टेम्परेचर
-20℃~+55℃ स्टोरेज टेम्परेचर
-40℃~+80℃, ह्यूमिडिटी≤85%(नॉन-कंडेंसिंग) सर्टिफिकेट स्टैंडर्ड्स
सेफ्टी (LVD) स्टैंडर्ड
EN61058-1-2, EN61058-1 सर्ज
1KV(L/N, EN61000-4-5) EMC स्टैंडर्ड्स
EN55015 एनवायरनमेंटल रिक्वायरमेंट
RoHS 2.0, Reach के अनुरूप सर्टिफिकेट्स
CE, RED IP रेटिंग
IP20 प्रोडक्ट क्लासिफिकेशन
क्लास II अन्य
वायरिंग
लीड वायर, AC वायर :(L:ब्राउन L’:रेड N:ब्लू):वायर डायमीटर: 0.5mm 2इंस्टॉलेशन
इनसाइड माउंटिंग पैकेज
बबल बैग + कार्डबोर्ड + आउटर कार्टन(K=A) नेट वेट
43.4±3g लाइफटाइम
3 साल की वारंटी@Ta 230Vac फुल लोड [प्रोडक्ट इंफॉर्मेशन]



डायमेंशन (



  • यूनिट्स: mm)

वायरिंग & कॉम्पैक्ट साइज़ स्प्लिट ऑन/ऑफ फ़ंक्शन PIR सेंसर 4m मैक्स इंस्टॉलेशन सीलिंग लाइट MC113S D IR के लिए उपयुक्त

  • फंक्शन[इंस्टॉलेशन इंस्ट्रक्शन]

कॉम्पैक्ट साइज़ स्प्लिट ऑन/ऑफ फ़ंक्शन PIR सेंसर 4m मैक्स इंस्टॉलेशन सीलिंग लाइट MC113S D IR के लिए उपयुक्त



​

[डिटेक्शन रेंज]

[डिटेक्शन रेंज]कॉम्पैक्ट साइज़ स्प्लिट ऑन/ऑफ फ़ंक्शन PIR सेंसर 4m मैक्स इंस्टॉलेशन सीलिंग लाइट MC113S D IR के लिए उपयुक्त







कॉम्पैक्ट साइज़ स्प्लिट ऑन/ऑफ फ़ंक्शन PIR सेंसर 4m मैक्स इंस्टॉलेशन सीलिंग लाइट MC113S D IR के लिए उपयुक्त[इनिशियलाइजेशन]

पावर ऑन होने के बाद, सेंसर स्वचालित रूप से 12±3 सेकंड में लाइट को 100% ब्राइटनेस पर चालू कर देता है और लाइट बंद कर देता है। इनिशियलाइजेशन के दौरान, सेंसर मूवमेंट का पता नहीं लगा सकता है।



[डिफ़ॉल्ट सेटिंग]



सेंसिटिविटी: 100% होल्ड-टाइम: 5s डेलाइट सेंसर: डिसेबल



[एप्लीकेशन नोटिस]



सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया इंस्टॉलेशन, वायरिंग से पहले पावर बंद कर दें।



  • विशिष्ट इंस्टॉलेशन ऊंचाई 3m है। यह केवल इनडोर उपयोग के लिए है, ताकि परिवेश के तापमान से झूठे ट्रिगर से बचा जा सके। कृपया उन स्थानों पर स्थापित न करें जो तापमान या वायु प्रवाह में बदलाव के प्रति संवेदनशील हों, ताकि झूठे ट्रिगर या उच्च तापमान के कारण सेंसिंग विफलता से बचा जा सके।
  • सेंसर को एयर कंडीशनर, रेफ्रिजरेटर, एग्जॉस्ट वेंट, फर्नेस और अन्य स्थानों से दूर रखा जाना चाहिए जो हवा के तापमान में बदलाव के प्रति संवेदनशील हों।
  • सेंसर को डिटेक्शन रेंज के भीतर स्क्रीन, फर्नीचर, बड़े बोन्साई या अन्य आइसोलेटिंग ऑब्जेक्ट्स द्वारा बाधित नहीं किया जाना चाहिए।
  • रिफ्लेक्टिव ऑब्जेक्ट्स को सीधे सेंसर के सामने से बचा जाना चाहिए, रिफ्लेक्टिंग लाइट सेंसर को गलत तरीके से ट्रिगर कर देगी।
  • सेंसर को सीधे खिड़की के सामने इनडोर स्थापित नहीं किया जाना चाहिए, अन्यथा खिड़की के बाहर थर्मल एयरफ्लो की गड़बड़ी और लोगों की आवाजाही से झूठे अलार्म बजेंगे। मानव शरीर के प्रति PIR सेंसर की संवेदनशीलता भी मानव आंदोलन की दिशा से अत्यधिक संबंधित है, रेडियल आंदोलन सबसे कम संवेदनशीलता पर होता है, जबकि क्रॉस सेक्शन दिशा (त्रिज्या के लंबवत) के प्रति अत्यधिक संवेदनशील होता है।
  • दूरी का पता लगाने के मानक: रात में, 25℃ का इनडोर परिवेश तापमान, 50-70% आर्द्रता, 36-37 डिग्री का मानव शरीर की सतह का तापमान, लोग 0.6 ~ 1m / s की गति से क्रॉस-सेक्शन दिशा में चलते हैं। उत्पाद का अधिकतम सेंसिंग कोण उच्चतम संवेदनशीलता सेटिंग पर आधारित है, यदि कम संवेदनशीलता पर सेट किया गया है तो अधिकतम सेंसिंग कोण को पूरा नहीं कर सकता है। सेंसिंग दूरी परीक्षक की ऊंचाई, इंस्टॉलेशन ऊंचाई और कार्य वातावरण आदि से संबंधित है।
  • चूंकि PIR सेंसर प्रोब अपेक्षाकृत नाजुक होता है, कृपया उत्पादन, भंडारण, हैंडलिंग, परिवहन, उपभोक्ता स्थापना के दौरान सुरक्षा पर ध्यान दें, और इसे धीरे से पकड़ना और प्रभावी सुरक्षात्मक पैकेजिंग के बिना रखना आवश्यक है। यदि उत्पाद गिरता है तो इन्फ्रारेड प्रोब में छिपी दरारें या आंतरिक चिप को नुकसान हो सकता है, तो यह काम नहीं करेगा या झूठा ट्रिगर करेगा।
