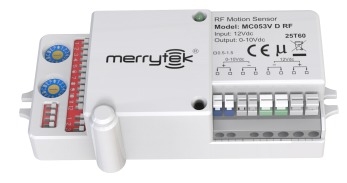

5.8G माइक्रोवेव ग्रुप नेटवर्क आरएफ सेंसर, अधिकतम 8 मीटर की ऊंचाई के साथ

[उत्पाद की विशेषताएं]

• 868 मेगाहर्ट्ज आरएफ तकनीक के साथ संयुक्त, वायरलेस समूह नेटवर्किंग समारोह का एहसास!
• सह-चैनल हस्तक्षेप को हल करने के लिए संकीर्ण आवृत्ति प्रौद्योगिकी को अपनाएं
• उत्पाद में 32 अलग-अलग आवृत्ति चैनल हैं, जो अधिक अनुप्रयोगों के लिए काम कर सकते हैं
• फिक्स्ड एड्रेस कोड के साथ, आरएफ संचरण स्थिर है lMax 8m माउंटिंग
• 30 मीटर तक की लंबी आरएफ प्रसारण दूरी
• 5 साल की गारंटी

[उत्पाद की जानकारी]

• आयाम (इकाइयां: मिमी)

• कार्य

• कार्य विवरण

1. चालू/बंद करना ((स्टैंडबाय अवधि ₹0s ₹),कृपया व्यावहारिक के अनुसार अन्य सेंसर डेटा सेट आवेदन।

2. 2-चरण डीमिंग ((स्टैंड-बाय अवधि ∞+∞ ∞ पर), कृपया व्यावहारिक अनुप्रयोगों के अनुसार अन्य सेंसर डेटा सेट करें।

3.तीन चरणों में डिमिंग ((स्टैंडबाय अवधि ₹5s/5min/10min/30min/60min ₹),कृपया व्यावहारिक के अनुसार अन्य सेंसर डेटा सेट आवेदन।

• वायरिंग

[विकिरण पैटर्न]

1.छत को माउंट करना

2दीवार पर लगाव

[डिप स्विच सेटिंग्स]

पता लगाने का क्षेत्र:

समय रोकें:

प्रतीक्षा अवधि:

दिन का प्रकाश सेंसर:

*जब अक्षम मोड पर सेट किया जाता है, तो लाइट चालू हो जाएगी जब यह गति का पता लगाता है कोई फर्क नहीं पड़ता कि परिवेश प्रकाश स्तर

स्टैंडबाय डीआईएम स्तर:

आरएफ चमकः

मोडः

*जब आरएफ सेट करेंबंद करने के लिए, अब सेंसर केवल संकेत प्राप्त कर सकते हैं, संकेत प्रसारित नहीं कर सकते, लेकिन यह अभी भी सेंसर समारोह है.

[आरएफ वायरलेस नेटवर्क]

1) प्रसारण:

सभी सेंसर एक ही चैनल सेट.

नीचे चित्र देखें, वहाँ हैं कई प्रवेश द्वार / गलियारे के लिए प्रवेश द्वार, किसी भी मास्टर सेंसर ट्रिगर किया जाता है, गलियारे में सभी लैंप चमक जाएगा.

सेटिंग्सः

2) प्रसारण + हॉपिंग:

एक बार किसी भी मास्टर गति का पता चला है, गति संकेत आरएफ ट्रांसीवर के माध्यम से अन्य समूहीकृत सेंसर के लिए प्रेषित किया जाएगा, नीचे चित्र देखें, जब व्यक्ति एक मंजिल के लिए चलता है,आसन्न मंजिलों में लैंप एक पूर्व निर्धारित कम प्रकाश स्तर पर सिंक्रोनस रूप से चालू हो जाएगा .

सेटिंग्सः

समूह 1: मॉड्यूल बी टीएक्सडी,मॉड्यूल ए आरएक्सडी और मॉड्यूल सी आरएक्सडी और स्वयं को संकेत भेजता है

समूह 2: मॉड्यूल सी टीएक्सडी,मॉड्यूल बी आरएक्सडी और मॉड्यूल डी आरएक्सडी और खुद को संकेत भेजता है

AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF

मैं मैं

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

आरएफ समूह (अधिकतम 32 अलग-अलग समूह संभव)

MC053V डी आरएफ में एक टीएक्स चैनल और एक आरएक्स चैनल होता है। टीएक्स चैनल आरएफ सिग्नल प्रसारित करने के लिए और आरएक्स चैनल आरएफ सिग्नल प्राप्त करने के लिए उपयोग किया जाता है।स्विच घुमाने के लिए एक छोटे से स्क्रूड्राइवर का उपयोग करें और उन्हें एक ही चैनल की ओर इशारा रखें, समूह स्वचालित रूप से बनाए जाएंगे

[आरंभ करना]

प्रकाश प्रारंभिक ऊर्जा सेंसर में 100% चमक पर चालू हो जाएगा, और 10 सेकंड के बाद बंद हो जाएगा। आरंभ के दौरान, कोई बाहरी गति सेंसर संकेत का पता लगाया जाएगा।

[डिफ़ॉल्ट सेटिंग्स]

पता लगाने का क्षेत्रः 100%, प्रतीक्षा समयः 5S,स्टैंडबाय अवधिः0s,दिन के प्रकाश सेंसरः निष्क्रिय करें, स्टैंड-बाय डीआईएम स्तर:10%, आरएफ चमक:10%-50%, आरएफः ओपन,मोडः ब्रॉडकास्ट,TX:A, RX:A

[नोट]

1)सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए, कृपया स्थापित करने, वायरिंग, सेटिंग्स बदलने आदि से पहले बिजली काट दें।

2)उत्पाद में प्लास्टिक, लकड़ी आदि के लिए अच्छी प्रवेश क्षमता है, लेकिन धातु के सामान या धातु के आवरणों को सीधे माइक्रोवेव मॉड्यूल के एंटीना के सामने और उसके पास स्थापित नहीं किया जाना चाहिए,अन्यथा यह माइक्रोवेव एंटेना के प्रसारण और प्राप्त करने की क्षमता को प्रभावित करेगा.

3)यह उत्पाद केवल इनडोर उपयोग के लिए डिज़ाइन किया गया है।

4)सेंसर का पता लगाने का दायरा चलती वस्तु की गति और आकार, माउंटिंग ऊंचाई, स्थापना की ऊंचाई और कोण, स्थापना स्थल, सेंसर के आसपास के परावर्तकों आदि से संबंधित है।दस्तावेज़ में दिए गए आंकड़े विशिष्ट मूल्य हैं और एक खुले इनडोर क्षेत्र में 165cm व्यक्ति द्वारा परीक्षण किया गया है.

       दीवार पर लगाए जाने पर पता लगाने की सीमा छत पर लगाए जाने पर अधिक होगी।

5)सेंसर के चारों ओर लंबे समय तक कंपन करने वाले उपकरण या चलती वस्तुओं से बचें। कंपन संकेत को सेंसर को ट्रिगर करने के लिए गति संकेत माना जाएगा।

6)यदि कोई पालतू जानवर पता लगाने वाले क्षेत्र से गुजरता है, तो यह सेंसर को ट्रिगर कर सकता है।

7)प्रकाश की सीमा का पता लगाने के लिए सूर्य के साथ वातावरण, कोई छाया नहीं, और एक परिवेश प्रकाश फैला प्रतिबिंब की स्थिति में मूल्य है।प्रकाश सेंसर द्वारा पता लगाए गए प्रकाशमान मूल्य भिन्न हो सकते हैं.

8)उत्पादों के बीच स्थापना दूरी या उत्पाद और राउटर के बीच की दूरी 1.5 मीटर से अधिक होने की सिफारिश की जाती है।

9)एक उत्पाद का स्थापना विमान (उदाहरण के लिएः एल्यूमीनियम बेस प्लेट, पीसीबी बोर्ड) माइक्रोवेव मॉड्यूल के एंटेना विमान से एक निश्चित ऊंचाई से अलग होना चाहिए,और माइक्रोवेव मॉड्यूल के एंटेना विमान सबसे अच्छा पता लगाने प्रभाव प्राप्त करने के लिए पास के विमान से 5 मिमी से अधिक ऊंचा होना चाहिए.

10)MC053V आरएफ और MW05 ओवरराइड फ़ंक्शन के साथ, 2 सेकंड के भीतर 3 बार त्वरित स्विच ऑन/ऑफ सेंसर फ़ंक्शन को रद्द कर सकता है

11)कार्य मोडः प्रसारण और हॉपिंग

12)TX: सिग्नल ट्रांसमिशन के लिए है, जिसमें 0-F 16 अलग-अलग चैनल हैं। समूह A या समूह B सेट करने के लिए 1 DIP। समूह A में 16 चैनल हैं, समूह B में भी 16 समूह हैं, कुल 32 समूह सेट किए जा सकते हैं।

13)आरएक्सः सिग्नल प्राप्त करने के लिए है, जिसमें 0-एफ 16 अलग-अलग चैनल हैं। समूह ए या समूह बी सेट करने के लिए 1 डीआईपी। समूह ए में 16 चैनल हैं, समूह बी में भी 16 समूह हैं, कुल मिलाकर 32 समूह सेट किए जा सकते हैं।

14)जब मास्टर और मास्टर प्रसारण कार्य मोड के तहत सेट, इसका मतलब है, सभी सेंसर एक ही चैनल सेट, किसी भी मास्टर सेंसर ट्रिगर किया जाता है, यह समूह में सभी लैंप के लिए आरएफ संकेत प्रसारित करेगा

15)जब मास्टर और मास्टर hopping काम मोड में सेट, इसका मतलब है, जब किसी भी मास्टर ट्रिगर किया जाता है,यह 3 चैनलों के लिए आरएफ सिग्नल भेज देंगे (पड़ोसी चैनल से पहले और टीएक्स चैनल के बाद और चैनल मास्टर द्वारा ही सेट. उदाहरण के लिए जब मास्टर "1" के लिए TX चैनल सेट, यह "0" "1" "2" तीन अलग अलग चैनल संकेत शुरू होगा, अगर अन्य अलग अलग RX चैनल "0" "1" "2",इस समय संबंधित चैनल संकेत प्राप्त होगा, इस प्रकार के कार्य मोड मुख्य रूप से गलियारे आवेदन के लिए लागू किया जाता है, नोटः TX "F" चैनल समूह A और समूह B "0" आरएक्स प्राप्त चैनलों नेटवर्क कनेक्ट कर सकते हैं शुरू करने के लिए।

16)मास्टर से उपग्रह केवल प्रसारण मोड के रूप में काम करते हैं, जिसका अर्थ है कि उपग्रह केवल मास्टर से संकेत प्राप्त करता है, मास्टर कार्य मोड से प्रभावित नहीं होता है।

17)उपग्रह मास्टर से आरएफ सिग्नल प्राप्त करता है, मास्टर द्वारा निर्धारित समय, मास्टर के साथ समान रखें।

18)सेंसर आरएफ सिग्नल को आरंभिकरण समय के दौरान प्रसारित या प्राप्त नहीं करेगा। आरएफ सिग्नल आरंभिकरण अवधि के बाद ही प्रसारित कर सकता है।

19)RX के समूह A और समूह B के लिए TX के संबंधित मास्टर समूह A और समूह B की आवश्यकता होती है।
