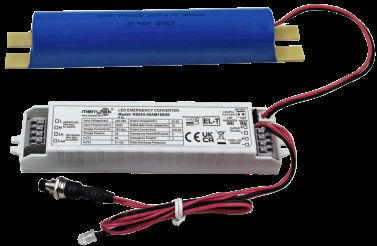

5 साल की वारंटी 5W 3 घंटे के आपातकालीन पैक लाइफपीओ4 बैटरी के साथ ऑटो परीक्षण और स्वयं परीक्षण वैकल्पिक
| Place of Origin | China |
|---|---|
| ब्रांड नाम | Merrytek |
| प्रमाणन | CE, UKCA, UN38.3, MSDS |
| Model Number | KE024-05AM180HE |
| Minimum Order Quantity | 100 |
| मूल्य | बातचीत योग्य |
| Packaging Details | Packed in bubble bag firstly, and then reinforced with carton for outer packing |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T or Western Union |
| Supply Ability | 10,000pcs per month |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Rated Input Voltage | 220-240Vac 50Hz /60Hz | Emergency power | 5W(Can be customized) |
|---|---|---|---|
| Emergency Time | 180mins (Can be customized) | Warranty | 5 Years |
| Load output voltage | 20-60Vdc | Working temprature | 0℃~50℃ |
| IP Rating | IP20 | Battery type | LifePO4 6.4V 3600mAh |
उत्पाद विवरण
5 साल की वारंटी 5W 3 घंटे के आपातकालीन पैक लाइफपीओ4 बैटरी के साथ ऑटो परीक्षण और स्वयं परीक्षण वैकल्पिक
1वर्णन
1) निरंतर शक्ति आउटपुट एलईडी आपातकालीन बिजली आपूर्ति एक व्यापक आउटपुट वोल्टेज रेंज के साथ।
2) इनपुट रिले स्विचिंग।
3) उच्च सुरक्षा, उच्च प्रदर्शन, लंबे जीवन LifePO4 बैटरी।
4) बैटरी प्रबंधन के साथ।
5) मैनुअल परीक्षण और स्वचालित परीक्षण चयन।
2.पैरामीटर
| चार्ज भाग | KE024 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE | |
| नामित इनपुट वोल्टेज | 220-240Vac 50Hz/60Hz | |||||
| नामित इनपुट करंट | 0.06A अधिकतम @230Vac | |||||
| इनपुट इनरुश करंट | 10A ((चौड़ाई=100us 50% आईपीक))@230Vac ((पूर्ण भार पर ठंडी शुरुआत) | |||||
| शक्ति कारक | ≥0.5@230Vac | |||||
| इनपुट शक्ति | <4W@230Vac | |||||
| बैटरी चार्जिंग करंट | 250 एमए | 250 एमए | 350 एमए | 350 एमए | ||
| बैटरी चार्ज करने का समय | 24 घंटे अधिकतम. | |||||
| आपातकालीन भाग | ऑपरेटिंग मोड | आपातकालीन मोड | ||||
| भार प्रकार | एलईडी | |||||
| आपातकालीन शक्ति | 2W | 2.5W | 4W | 5W | ||
| आपातकालीन समय | तीन घंटे | |||||
| लोड आउटपुट करंट | 100-30mA | 125-41mA | 200-65mA | 250-80mA | ||
| लोड आउटपुट वोल्टेज | 20-60Vdc | |||||
| बैटरी | लाइफपीओ4(बैटरी क्षमता 25°C पर आपातकालीन समय को पूरा करती है) | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah | |
| बैटरी की गारंटी | वारंटी 5 वर्ष @5~60°C | |||||
| अपवाद ड्राइवर आवश्यकताएं | बढ़त धारा | 8A | ||||
| इनपुट करंट | 3 ए मैक्स. | |||||
| आउटपुट करंट | 2 ए मैक्स. | |||||
| एलईडी संकेत (मैनुअल परीक्षण) |
चार्ज करना | हरी रोशनी | ||||
| दोष | हरा प्रकाश बंद | |||||
| आपातकालीन कार्य परीक्षण | मैनुअल परीक्षण | डिफ़ॉल्ट | ||||
| ऑटो परीक्षण | स्थापित करने योग्य | |||||
| ऑटो परीक्षण | दोष/परीक्षण/स्थिति | कारण | चार्ज सूचक स्थिति | |||
| बैटरी पूरी तरह से चार्ज और चालू है | मानक दैनिक उपयोग | |||||
| ठोस हरा | ||||||
| बैटरी चार्ज करना | आरंभिक चार्ज/बैटरी भरना | |||||
| 1 सेकंड पर 1 सेकंड बंद हरे रंग की चमकती | ||||||
| ऑटो टेस्ट 3 घंटे (हर 12 महीने में) | आवधिक स्व-परीक्षण | |||||
| चमकती हरी 3 सेकंड पर 1 सेकंड बंद | ||||||
| ऑटो टेस्ट 5 मिनट (हर 30 दिनों में) | आवधिक स्व-परीक्षण | |||||
| चमकती हरी 3 सेकंड 3 सेकंड बंद | ||||||
| अवधि परीक्षण दोष | स्वचालित परीक्षण विफल रहा | |||||
| चमकती लाल 0.5 सेकंड पर 0.5 सेकंड बंद | ||||||
| एलईडी दोष | प्लग में नहीं या क्षतिग्रस्त/दोषपूर्ण | |||||
| चमकती लाल 2 सेकंड पर ¢ 2 सेकंड बंद | ||||||
| बैटरी डिस्कनेक्ट / दोषपूर्ण | प्लग में नहीं या क्षतिग्रस्त/दोषपूर्ण | |||||
| ठोस लाल | ||||||
| आपातकालीन सुरक्षा | बैटरी ओवरचार्ज/डीप डिस्चार्ज सुरक्षा | हाँ | ||||
| आउटपुट ओवर वोल्टेज सुरक्षा | हाँ | |||||
| आउटपुट अधिभार संरक्षण | हाँ | |||||
| आउटपुट शॉर्ट सर्किट सुरक्षा | हाँ | |||||
|
परिचालन पर्यावरण |
ऑपरेटिंग तापमान/नमी | 0°C...+50°C, आर्द्रताः 20%-75% (गैर संघनक) | ||||
| भंडारण तापमान/नमी | -5°C-35°C | |||||
| केस मैक्स. टेम्प (Tc) | 75°C | |||||
|
सुरक्षा & ईएमसी
|
वोल्टेज का सामना करना | 3000Vac 5mA 60s (इनपुट ¥L N ¥ आउटपुट ¥SEC+ SEC-) | ||||
| सुरक्षा मानक | EN61347-1, 60598-2-22, 61347-2-7, 62034 | |||||
| ईएमसी मानक | EN55015, EN61000-3-2, EN61000-3-3 | |||||
| बैटरी मानक | UN38.3 | |||||
| पर्यावरण संरक्षण की आवश्यकताएं | RoHS के अनुरूप | |||||
| प्रमाणन | सीई | |||||
| अन्य | इनपुट/आउटपुट (टर्मिनल/वायरिंग) विनिर्देश | प्रेस टर्मिनल, तार व्यासः0.5-0.75 मिमी2 | ||||
| आईपी रेटिंग | IP20 | |||||
| सुरक्षा का प्रकार | वर्ग 2 | |||||
| संयंत्र का प्रकार | अंतर्निहित स्थापना | |||||
| स्थापना आयाम | 146*30*22.5 मिमी | |||||
| पैकेजिंग की आवश्यकता | सफेद बॉक्स+इंस्ट्रक्शन मैनुअल+क्लैपबोर्ड+बाहरी कार्टन(K=A) | |||||
| वजन | 75 ग्राम (चालक) | |||||
| जीवन काल | 5 वर्ष @Ta | |||||
|
नोट्स: सभी मापदंडों को इनपुट वोल्टेज 230VAC, परिवेश तापमान 25°C पर परीक्षण किया जाता है, जब तक कि अन्यथा निर्दिष्ट न हो। |
||||||
3. बैटरी आयाम (इकाई: मिमी)
चित्र A.
चित्रा B.
चित्र C.
चित्र डी.
4. कनवर्टर आयाम
5वायरिंग आरेख
या
6.मैनुअल परीक्षण और ऑटोटेस्ट स्विच
7.तार तैयार करना
- ठोस या स्ट्रैन्ड वायर का प्रकारः 0.5 -0.75 मिमी2
- प्रवेश करने के लिए या टर्मिनलों से तारों को हटाने के लिए, एक स्क्रूड्राइवर का उपयोग करें नीचे बटन धक्का करने के लिए
8.मैनुअल परीक्षण और संचालन निर्देश
1) स्थापना से पहले, पिन को छोटा सेट करेंः मैनुअल टेस्ट।
2) वायरिंग आरेख के अनुसार तार को जोड़ें।
3) एल, एन बिजली पर, स्विच पर S1. फिर लोड लैंप चालू हो जाता है, आपातकालीन चालक संकेतक प्रकाश हरा हो जाएगा, आपातकालीन बिजली की आपूर्ति सामान्य रूप से चार्ज हो जाएगा। स्विच बंद S1,और भार दीपक बंद हो जाता है.
4) आपातकालीन सिमुलेशनः चालू करें, लोड लैंप चालू करें, स्विच दबाएं ((टेस्ट स्विच), फिर आपातकालीन मोड में स्विच करें, आपातकालीन ड्राइवर का संकेतक प्रकाश बुझ जाएगा।स्विच छोड़ो ((टेस्ट स्विच), तो दीपक एलईडी ड्राइवर द्वारा संचालित है, संकेतक प्रकाश चालू हो जाएगा।
9.स्वचालित परीक्षणऑपरेशन निर्देश
1) स्थापना से पहले, स्वचालित परीक्षण के लिए पिन को खुला रखें।
2) वायरिंग आरेख के अनुसार तार को जोड़ें।
3) एल, एन बिजली पर, घड़ी शुरू, और आवधिक स्व-परीक्षण। बैटरी को बदलने के लिए, बिजली की आपूर्ति बंद, री-टाइम।
10.बैटरी आवेदन सूचना
1) बैटरी को सामान्य उपयोग की स्थितियों में हर छह महीने में एक बार रिचार्ज और डिस्चार्ज किया जाना चाहिए।
2) सर्किट बोर्ड की स्व-उपभोग के कारण बैटरी के अति-निर्वहन को रोकने के लिए बैटरी का उपयोग नहीं करते समय सर्किट से कनेक्ट न करें।
3) कृपया बैटरी को स्थापित करने और उपयोग करने के दौरान हीट स्रोत से दूर रखें और केवल एक निश्चित कार्य तापमान सीमा में इसका उपयोग करने की अनुमति दें।
4) बैटरी को ठंडे और सूखे वातावरण में रखा जाना चाहिए।
5) लंबे समय तक भंडारण के बाद, आवश्यकतानुसार बैटरी को हर 12 महीने में चक्रबद्ध किया जाता है।
6) एसी बिजली बंद है, और घड़ी 7 दिनों के लिए रहता है। बिजली पर और पुनः समय। बैटरी को बदलने के लिए, बिजली की आपूर्ति बंद, पुनः समय।
