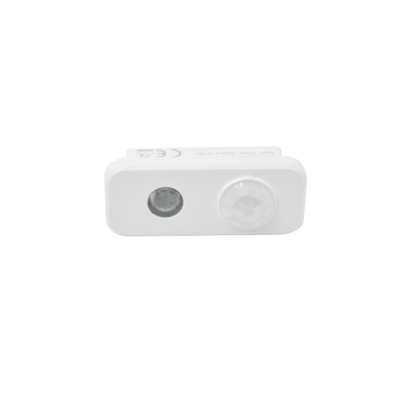

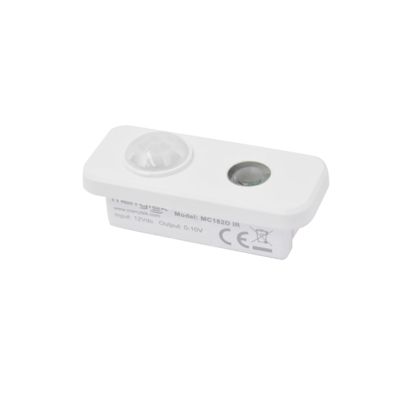

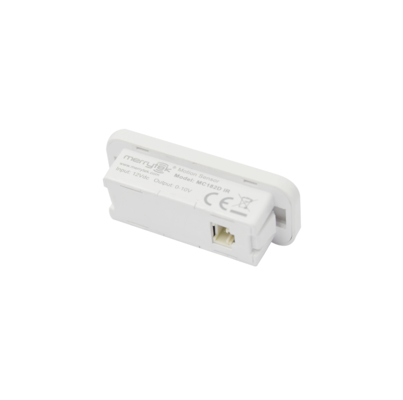

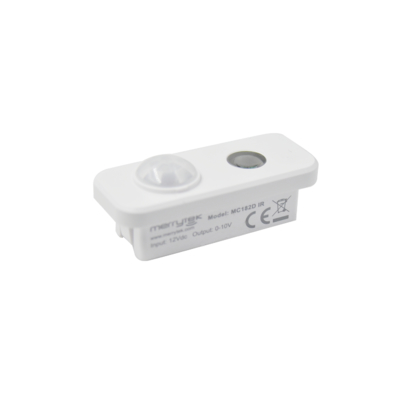

0-10V डिमिंग फ़ंक्शन के साथ पैनल लाइट के लिए 12Vdc PIR गति सेंसर

[उत्पाद की विशेषताएं]

• अंतर्राष्ट्रीय मानक Zhaga BooK20 ((R44 X17;R60 X22) इंटरफ़ेस
• 4 मीटर अधिकतम स्थापना ऊंचाई, खुले कार्यालयों, व्यक्तिगत कार्यालयों के लिए उपयुक्त
• पैनल लाइट, रैखिक लाइट के लिए पीआईआर गति डिटेक्टर।
• सेंसर पैरामीटर दूरस्थ द्वारा समायोजित किया जा सकता है
• निम्न माउंटिंग पीआईआर सेंसर

[पैरामीटर]

[कार्य विवरण]

[उत्पाद की जानकारी]

• आयाम (इकाइयां: मिमी)

• कार्य

• वायरिंग

[स्थापना निर्देश]

​

​

सहायक उपकरण

[खोज सीमा]

[रिमोट]

[प्रारंभिक]

बिजली चालू करने के बाद, सेंसर 45-60 डिग्री तक गर्म हो जाएगा और फिर काम करना शुरू कर देगा।

[डिफ़ॉल्ट सेटिंग]

संवेदनशीलताः 100% रोक समयः 5 सेकंड दिन के प्रकाश सेंसरः अक्षम करें

[आवेदन की सूचना]

• सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग और पैरामीटर बदलने से पहले बिजली बंद कर दें।
• पीआईआर सेंसर किसी भी सामग्री में प्रवेश नहीं कर सकता है, कृपया सुनिश्चित करें कि सेंसर और चलती लोगों/वस्तु के बीच कोई बाधा नहीं है
• सर्दियों में मोटे कपड़े पहनने पर सेंसर को लोगों का पता लगाना मुश्किल हो सकता है।
• हीट सिग्नल को सेंसर को ट्रिगर करने के लिए चल रहे सिग्नल माना जाएगा। एयर कंडीशनर या अन्य हीटिंग स्रोत के सामने सेंसर से बचें।
• सेंसर केवल इनडोर उपयोग के लिए है. बाहरी सूर्य के प्रकाश सेंसर का पता लगाने को प्रभावित कर सकते हैं.
• निरंतर सुधार के कारण इस निर्देश की सामग्री को पूर्व सूचना के बिना बदला जा सकता है।
• विभिन्न 0-10V ड्राइवरों के साथ काम करते समय डिमिंग प्रदर्शन भिन्न हो सकता है।
• दिन के प्रकाश की सीमा को बिना छाया और परिवेश प्रकाश के फैला प्रतिबिंब के धूप वाले वातावरण में मापा जाता है। परिवेश लक्स का स्तर विभिन्न वातावरण, मौसम, जलवायु में भिन्न हो सकता है,दिन का समय और मौसम.
• पता लगाने की दूरी लोगों की ऊंचाई, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण तापमान आदि से संबंधित है।जब परिवेश का तापमान मानव शरीर के तापमान के दायरे (36°C~37°C/96 तक) के करीब हो जाता है.8~98.6°F), पीआईआर गति का पता लगाने काफी कमजोर हो जाएगा या गैर प्रतिक्रिया. जब परिवेश तापमान या एलईडी ट्रे तापमान 55°C/131°F से अधिक है, झूठी ट्रिगर हो सकता है,कृपया सुधार करने के लिए संवेदनशीलता का पता लगाने को कम करने की कोशिश करें. यदि गलत ट्रिगर रहता है, तो पीआईआर सेंसर अंतरिक्ष में उपयोग के लिए उपयुक्त नहीं होना चाहिए।
• पता लगाने का क्षेत्र दिया गया है जो एक विशिष्ट मूल्य है जिसे 165 सेमी उच्च परीक्षकों द्वारा एक इनडोर खुले वातावरण में मापा गया था।
• इस उत्पाद को वोल्टेज-स्थिर के साथ उपयोग करना हैडीसी शक्ति आपूर्तिजिसका इनपुट वोल्टेज स्थिर है और रिपल फैक्टर कम है (रिपल फैक्टर 100mV से कम है; लोड करंट 25mA से अधिक है) ।
• नए वातावरण में स्थापित करते समय, कृपया बड़े पैमाने पर स्थापना से पहले कम से कम 5pcs उत्पाद को स्थापित और परीक्षण करें।

• पीआईआर एक पायरोइलेक्ट्रिक अवरक्त सेंसर है जो अवरक्त किरणों में परिवर्तन का पता लगाता है। कृपया वास्तविक उपयोग के दौरान निम्नलिखित मामलों पर ध्यान दें, जैसेः मानव शरीर के अलावा अन्य गर्मी स्रोतों का पता लगाना,गर्मी स्रोत का तापमान नहीं बदलता या गर्मी स्रोत नहीं चलता है, और अन्य संबंधित पर्यावरणीय कारकों और पीआईआर अनुप्रयोग सिद्धांत के उल्लंघन का प्रभाव।

• निम्नलिखित घटनाओं के कारण मानव शरीर के अलावा अन्य ताप स्रोतों का पता लगाने पर, पीआईआर गलत तरीके से ट्रिगर हो सकता है।

1. जब छोटे जानवर पता लगाने की सीमा में प्रवेश करते हैं

2. जब सूर्य के प्रकाश, कार हेडलाइट्स, दीपक, आदि से दूर अवरक्त किरणें सीधे सेंसर के संपर्क में आती हैं
3जब तापक्रम का पता लगाने की सीमा में गर्म हवा, ठंडे ग्रीनहाउस उपकरण से निकलने वाली ठंडी हवा, आर्द्रक से निकलने वाले जल वाष्प आदि के कारण तीव्र परिवर्तन होता है।

• निम्नलिखित घटनाओं के कारण गर्मी स्रोतों का पता लगाने पर, पीआईआर ट्रिगर नहीं हो सकता है

1जब ग्लास और एक्रिलिक जैसे पदार्थ होते हैं जो सेंसर और डिटेक्शन ऑब्जेक्ट के बीच दूर-अवरक्त किरणों के संचरण को अवरुद्ध करते हैं।
2पता लगाने की सीमा के भीतर गर्मी का स्रोत शायद ही कभी या उच्च गति से आगे बढ़ता है।
