सीलिंग लाइट लॉन्ग स्ट्रिप माइक्रोवेव एसी ऑन/ऑफ मोशन सेंसर, ट्राई-प्रूफ लाइट MC130 के साथ संगत वर्किंग

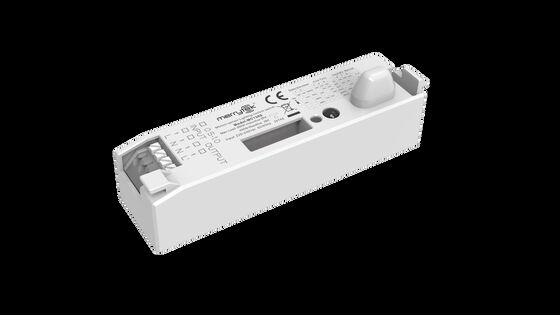

  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130

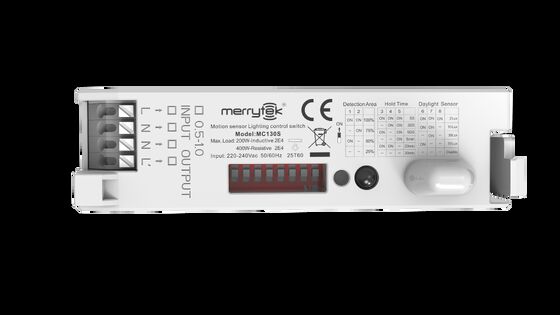

  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130

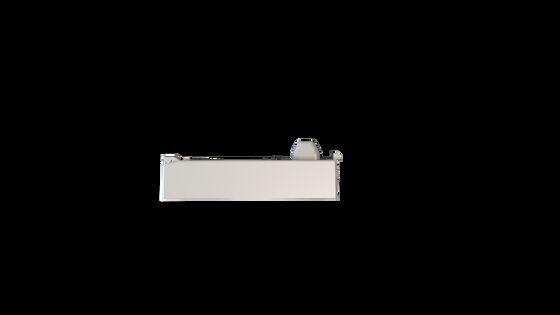

  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE, RED, UKCA, SAA, CB
मॉडल संख्या MC130
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण बबल बैग + क्लैपबोर्ड + कार्टन (K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसीएस/महीना
उत्पाद विवरण
रेटेड वोल्टेज स्वचालन उद्योग अतिरिक्त बिजली गोल
आउटपुट नियंत्रण पीतल का रंग और निकल चढ़ाया हुआ परिचालन आवृत्ति पीएन25
परिचालन तापमान जाली जीवनभर जी/एनपीटी
प्रमुखता देना

माइक्रोवेव मोशन सेंसर छत प्रकाश

,

लंबी पट्टी गति सेंसर प्रकाश

,

त्रि-प्रमाण प्रकाश संगत गति सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
सीलिंग लाइट लॉन्ग स्ट्रिप माइक्रोवेव एसी ऑन/ऑफ मोशन सेंसर
ट्राइ-प्रूफ लाइट के साथ संगत वर्किंग
उत्पाद सुविधाएँ
  • सीलिंग लाइट के लिए पेटेंटेड मिनी कपलिंग डायपोल एंटीना
  • धातु एलईडी ट्रे में बिल्ट-इन के लिए उपयुक्त बिना किसी गलत ट्रिगर के
  • कॉम्पैक्ट आकार, प्रकाश वितरण को प्रभावित नहीं करता है
  • कम साइडलोब, धातु प्रतिबिंब स्थान में कोई गलत ट्रिगर नहीं
  • कम ट्रांसमिटिंग पावर, मनुष्यों के लिए सुरक्षित
  • सेंसर डेटा को डीआईपी स्विच और रिमोट कंट्रोल द्वारा सेट किया जा सकता है
  • तापमान, आर्द्रता, शोर, धूल आदि से प्रभावित नहीं
तकनीकी पैरामीटर
इनपुट
रेटेड वोल्टेज 220-240VAC 50/60Hz
स्टैंड-बाय पावर ≤0.5W
सर्ज टेस्ट L--N: 1kV
आउटपुट
आउटपुट कंट्रोल चालू-बंद
लोड क्षमता 200W (इंडक्टिव/एलईडी); 400W (रेसिस्टिव)
अधिकतम सर्ज क्षमता 10A रिले: 30A (50% Ipeak, twidth =200us, 230Vac फुल लोड, कोल्ड स्टार्ट)
सेंसर पैरामीटर
ऑपरेटिंग फ्रीक्वेंसी 5.8 GHz ±75MHz, ISM वेव बैंड
ट्रांसमिटिंग पावर 1mW अधिकतम.
डिटेक्टिंग रेडियस r≥3m @ सीलिंग माउंटिंग, r≥8m @ वॉल माउंटिंग (मोशन स्पीड: 1m/s, 100% सेंसिटिविटी, 165cm व्यक्ति)
माउंटिंग हाइट 2.5-5m (सीलिंग माउंटिंग), 2-3m (वॉल माउंटिंग)
पर्यावरण
ऑपरेटिंग तापमान -25~60°C
स्टोरेज तापमान -40℃~80℃, आर्द्रता: ≤85% (नॉन-कंडेंसिंग)
प्रमाणन और मानक
प्रमाणपत्र CE, RED, UKCA, SAA, CB
पर्यावरणीय आवश्यकता RoHS 2.0, Reach के अनुरूप
IP रेटिंग IP20
अन्य विनिर्देश
वायरिंग प्रेस-इन टाइप टर्मिनल ब्लॉक, वायरिंग 0.5-0.75mm²
स्थापना बिल्ट-इन
पैकेज बबल बैग + क्लैपबोर्ड + कार्टन (K=A)
नेट वेट 36g±3g
जीवनकाल 5 साल की वारंटी
कार्य अवलोकन
कार्य विवरण
चालू-बंद कार्य डेलाइट सेंसर को "अक्षम" पर सेट करना या परिवेशी चमक निर्धारित डेलाइट सेंसर मान से कम होने पर, जब गतिमान संकेतों का पता चलता है तो सेंसर काम करना शुरू कर देता है और लाइट चालू हो जाती है। जब होल्ड टाइम समाप्त हो जाता है, तो लाइट बंद हो जाती है।
2-स्टेप डिमिंग लागू नहीं
3-स्टेप डिमिंग लागू नहीं
डेलाइट हार्वेस्टिंग लागू नहीं
डेलाइट प्राथमिकता लागू नहीं
उत्पाद जानकारी
वायरिंग और कार्य आरेख
Wiring diagram for microwave motion sensor Function diagram for microwave motion sensor
सेंसर को केवल एक लोड को जोड़ने के लिए डिज़ाइन किया गया है। एक से अधिक लोड जोड़ने से सेंसर खराब हो सकता है।
स्थापना निर्देश
सीलिंग लाइट पर उपयोग के लिए अनुशंसित
स्क्रू इंस्टॉलेशन
Screw installation diagram for motion sensor
स्नैप-इन इंस्टॉलेशन
नोट: कृपया किसी भी ल्यूमिनेयर को डिजाइन करने से पहले मैरीटेक के साथ सेंसर इंस्टॉलेशन विधि की जांच करें।
कट साइज
Cut size diagram for motion sensor installation
आरंभीकरण और डिफ़ॉल्ट सेटिंग्स
आरंभीकरण
पावर ऑन होने के बाद, सेंसर स्वचालित रूप से लाइट को 100% चमक पर चालू कर देता है और 10 सेकंड में लाइट बंद कर देता है। आरंभीकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं होता है।
डिफ़ॉल्ट सेटिंग
सेंसिटिविटी: 100%, होल्ड टाइम: 5s, डेलाइट सेंसर: अक्षम
आवेदन सूचना
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने या डीआईपी स्विच सेट करने से पहले पावर बंद कर दें।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते। उत्पाद को बंद या अर्ध-बंद धातु लैंप में न रखें। न तो धातु और न ही कांच को उत्पाद के ऊपर कवर करने की अनुमति है। यदि एंटीना को धातु की प्लेट से गुजरने की आवश्यकता है, तो कृपया सुनिश्चित करें कि सेंसर का शीर्ष धातु की प्लेट के करीब है।
  • सेंसिटिविटी क्षेत्र वस्तुओं की गति की गति, वस्तुओं के आकार, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण, परावर्तित सामग्री आदि से संबंधित है। दिया गया डिटेक्शन क्षेत्र 165 सेमी उच्च परीक्षकों द्वारा इनडोर खुले वातावरण में मापा गया एक विशिष्ट मान है।
  • डेलाइट थ्रेशोल्ड को छाया के बिना धूप वाले दिन और परिवेशी प्रकाश विसरित प्रतिबिंब की स्थिति में मापा जाता है। विभिन्न वातावरण और जलवायु डेलाइट सेंसर द्वारा मापे गए विभिन्न चमक मानों का कारण बनते हैं।
  • सेंसर के बीच स्थापना रिक्ति 2 मीटर से अधिक होने की सिफारिश की जाती है, और सेंसर और राउटर के बीच स्थापना रिक्ति 2 मीटर से अधिक होने की सिफारिश की जाती है।
  • सेंसर को धातु, पीसीबी, एलईडी ट्रे, आदि द्वारा कवर या छिपाया नहीं जाना चाहिए। सेंसर एंटीना और आसपास की सामग्री के बीच की दूरी 5 मिमी से अधिक होनी चाहिए। सेंसर एंटीना के पास, ऊपर या नीचे कोई धातु या पीसीबी ट्रैक नहीं होना चाहिए। कवर की अनुशंसित मोटाई 2 मिमी है, और सेंसर एंटीना और कवर के बीच की दूरी 3.2 मिमी से अधिक रखें।
  • कंपन संकेतों को गतिमान संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। सेंसर की स्थापना लंबे समय तक कंपन करने वाली वस्तुओं, जैसे बड़े धातु उपकरण, पाइप, एयर कंडीशनिंग आउटलेट, एग्जॉस्ट वेंट, स्मोक एग्जॉस्ट मशीन पोर्ट, हिलने वाले पंखे आदि से दूर होनी चाहिए। डिटेक्शन क्षेत्र में पालतू जानवर गलत ट्रिगर का कारण बन सकते हैं।
  • माइक्रोवेव मॉड्यूल की एंटीना सतह को इनपुट एसी, आउटपुट डीसी, रेक्टिफायर ब्रिज, ट्रांसफार्मर, स्विच ट्यूब और अन्य उच्च-शक्ति उपकरणों से दूर रखा जाना चाहिए ताकि उच्च आवृत्ति संकेतों को माइक्रोवेव सेंसर के एंटीना के सामान्य संचालन को प्रभावित करने से रोका जा सके।
  • सेंसर केवल इनडोर उपयोग के लिए है। बाहरी या अर्ध-आउटडोर उपयोग के लिए वाटरप्रूफ प्रभाव प्रभावित होगा। हवा, बारिश और हिलने वाली वस्तुएं गलत ट्रिगर का कारण बन सकती हैं।
