डीसी डिमेबल माइक्रोवेव मोशन सेंसर, रिमोट कंट्रोल उपलब्ध, डेलाइट प्रायोरिटी फंक्शन MC176D 99

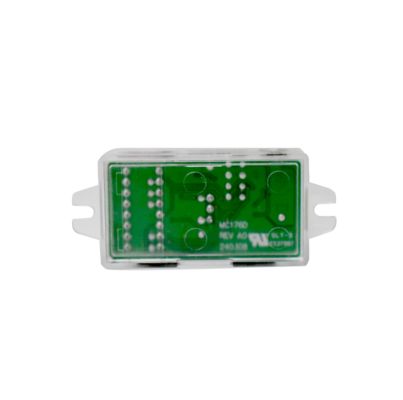

  • DC Dimmable Microwave Motion Sensor, Remote Control Available, Daylight Priority Function MC176D 99

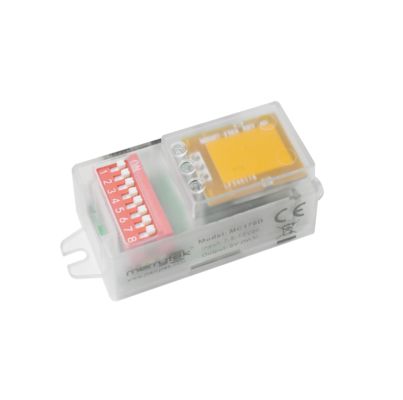

  • DC Dimmable Microwave Motion Sensor, Remote Control Available, Daylight Priority Function MC176D 99
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE
Model Number MC176D 99
न्यूनतम आदेश मात्रा 100pcs
मूल्य बातचीत योग्य
पैकेजिंग विवरण बुलबुला बैग + विभाजन + बाहरी बॉक्स (K=A)
प्रसव के समय <i>within 5 working days for sample and small order;</i> <b>नमूना और छोटे आदेश के लिए 5 कार्य दिवसों
भुगतान शर्तें टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह
उत्पाद विवरण
रेटेड वोल्टेज 7.5-13वीडीसी कार्यशील वर्तमान 16±2mA
उत्पादन में संकेत 5V PWM डिमिंग सिग्नल कार्य आवृत्ति 5.8GHz ±75MHz, ISM बैंड
स्थापना ऊँचाई 3 मीटर (अधिकतम 6 मीटर) कार्य तापमान बिल्ट-इन: -25~60℃
जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

डीसी डिम करने योग्य माइक्रोवेव मोशन सेंसर

,

रिमोट कंट्रोल के साथ माइक्रोवेव मोशन सेंसर

,

दिन के प्रकाश प्राथमिकता माइक्रोवेव गति सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
डीसी डिमेबल माइक्रोवेव मोशन सेंसर
रिमोट कंट्रोल उपलब्ध, डेलाइट प्रायोरिटी फंक्शन
डेलाइट हार्वेस्टिंग फंक्शन और रिमोट कंट्रोल क्षमता के साथ माइक्रोवेव मोशन डीसी सेंसर।
उत्पाद सुविधाएँ
  • 7.5-13VDC इनपुट, मैचिंग डीसी पावर या 12VDC के साथ
  • एलईडी ड्राइवर सप्लाई सहायक पावर आउटपुट के लिए
  • 5V PWM डिमिंग सिग्नल, 3 स्टेप्स या 2 स्टेप्स डिमिंग
  • सभी मोशन सेंसर पैरामीटर रिमोट और डीआईपी द्वारा सेट किए जाते हैं
  • लाइट गाइड कॉलम डिज़ाइन छोटे आकार के साथ लो इम्पीडेंस एंटीना मॉड्यूल, लैंप बोर्ड के ओपनिंग को कम कर सकता है
  • डेलाइट प्रायोरिटी फंक्शन
तकनीकी पैरामीटर
इनपुट
रेटेड वोल्टेज7.5-13VDC
वर्किंग करंट16±2mA
रिपल वोल्टेज< 100mVp-p
आउटपुट
आउटपुट सिग्नल5V PWM डिमिंग सिग्नल
डेलाइट सेंसर
डेलाइट थ्रेशोल्ड5Lux/15Lux/50Lux/डिसेबल
डेलाइट प्रायोरिटीचालू | बंद
5Lux15Lux
15Lux50Lux
50Lux100Lux
डिमिंग लेवल25%
सेंसिंग पैरामीटर
वर्किंग फ्रीक्वेंसी5.8GHz ±75MHz, ISM बैंड
ट्रांसमिट पावर1mW मैक्स।
डिटेक्शन एरिया100%/75%/50%/25%
होल्ड टाइम5s/90s/3min/10min
स्टैंड-बाय पीरियड0s/30s/10min/+∞
डिटेक्शन रेंज (त्रिज्या)सीलिंग इंस्टॉलेशन 3m ऊंचा: r≥4m@0.3m/s, r≥2.5m@1m/s; हॉरिजॉन्टल इंस्टॉलेशन 2m ऊंचा: r≥8m@0.3m/s, r≥4m@1m/s
इंस्टॉलेशन हाइट3m (6m मैक्स)
पर्यावरणीय विनिर्देश
वर्किंग तापमानअंतर्निहित: -25~60℃
स्टोरेज तापमान-40℃...80℃, आर्द्रता ≤85% (गैर-संक्षेपण)
प्रमाणन
प्रमाणितसीई, आरईडी (लंबित)
पर्यावरणीय आवश्यकताएंRoHS 2.0, रीच आवश्यकताओं का अनुपालन करें
आईपी रेटिंगIP20
अतिरिक्त विनिर्देश
वायरिंग3पिन 2.0mm टर्मिनल
इंस्टॉलेशन आवश्यकताएंअंतर्निहित इंस्टॉलेशन
पैकेजिंग आवश्यकताएंबबल बैग + पार्टिशन + आउटर बॉक्स (K=A)
नेट वेट13 ±2g
लाइफटाइम5 साल की वारंटी@Ta
फंक्शन विवरण
MC176D 99फंक्शन
चालू/बंद फंक्शनलागू नहीं
टू-स्टेप डिमिंग फंक्शनस्टैंड-बाय पीरियड को "+∞" पर सेट करें
थ्री-स्टेप डिमिंग फंक्शनस्टैंड-बाय पीरियड को "30S/10min" पर सेट करें
डेलाइट हार्वेस्टिंगलागू नहीं
डेलाइट प्रायोरिटीस्टैंड-बाय पीरियड को "+∞" पर सेट करें
ऑपरेशन डायग्राम
On/Off function diagram showing sensor operation
चालू/बंद फंक्शन (स्टैंड-बाय पीरियड को "0s" पर सेट करें)
2-step dimming function diagram
2-स्टेप डिमिंग फंक्शन (स्टैंड-बाय पीरियड को "+∞" पर सेट करें)
3-step dimming function diagram
3-स्टेप डिमिंग फंक्शन (स्टैंड-बाय पीरियड को "10S/1min/3min/5min/10min/30min" पर सेट करें)
Daylight priority function diagram
डेलाइट प्रायोरिटी
उत्पाद डायग्राम
Product dimensions diagram with measurements
आयाम (मिमी)
Wiring diagram showing connection points
वायरिंग डायग्राम
Function diagram showing operational modes
फंक्शन डायग्राम
डीआईपी स्विच सेटिंग्स
डिटेक्शन एरियाहोल्ड टाइमडेलाइट सेंसरस्टैंड-बाय पीरियड
① चालू चालू 100%चालू चालू 5Sचालू चालू 5Lux
15Lux		चालू चालू 0S
② - चालू 75%- चालू 90S- चालू 15Lux
50Lux		- चालू 30S
③ चालू - 50%चालू - 3minचालू - 50Lux
100Lux		चालू - 10min
④ - - 25%- - 10min- - डिसेबल
-		- - +∞
Radiation pattern diagram showing sensor coverage
रेडिएशन डायग्राम
Remote Controller MH10
रिमोट कंट्रोलर MH10
इनिशियलाइज़ेशन
सेंसर पहली बार में 100% ब्राइटनेस पर लाइट चालू करेगा, और 10 सेकंड बाद बंद कर देगा। इनिशियलाइज़ेशन अवधि के दौरान, कोई बाहरी मोशन सेंसिंग सिग्नल डिटेक्ट नहीं किया जाएगा।
डिफ़ॉल्ट सेटिंग्स
सेंसिटिविटी: 100% होल्ड टाइम: 5s डेलाइट सेंसर: डिसेबल; स्टैंड-बाय पीरियड: 0S; स्टैंड-बाय डिम लेवल: 25%
एप्लीकेशन नोटिस
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया पावर कट करें, वायरिंग करें, डीआईपी स्विच की सेटिंग बदलें, आदि।
  • डिटेक्शन दूरी चलती वस्तु की गति, चलती वस्तु का आकार, इंस्टॉलेशन ऊंचाई, इंस्टॉलेशन कोण, इंस्टॉलेशन वातावरण खुला है या नहीं, और रिफ्लेक्टर की सामग्री जैसे कारकों से संबंधित है।
  • जब माइक्रोवेव सेंसर को दीवार पर लगाया जाता है, तो सीलिंग पर लगाए जाने की तुलना में डिटेक्शन दूरी काफी बढ़ जाएगी।
  • विभिन्न इंस्टॉलेशन वातावरणों में सेंसर पैरामीटर को फिर से कॉन्फ़िगर करने की आवश्यकता हो सकती है, कृपया निम्नलिखित निर्देशों का संदर्भ लें या निर्माता से संपर्क करें।
  • यह सेंसर केवल इनडोर उपयोग के लिए है, बाहरी हवा और बारिश, और आसपास की चलती वस्तुएं झूठे ट्रिगर का कारण बनेंगी।
  • सेंसर उत्पाद की इंस्टॉलेशन ऊंचाई 6 मीटर से अधिक नहीं हो सकती है, और इष्टतम ऊंचाई 3 मीटर है; दो सेंसर के बीच की दूरी 3 मीटर से अधिक होनी चाहिए।
  • जब सेंसर को मेटल लैंप में, मेटल रिफ्लेक्टिव सतह पर, या संकीर्ण बंद वातावरण में लगाया जाता है, तो माइक्रोवेव कई बार रिफ्लेक्ट होंगे और झूठे ट्रिगर का कारण बनेंगे।
  • कृपया सुनिश्चित करें कि सेंसर के आसपास पंखे, डीसी मोटर, सीवर पाइप, एयर आउटलेट आदि जैसे कोई भी चलती सिग्नल न हों, अन्यथा सेंसर झूठे ट्रिगर का कारण बन सकता है।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते, बंद या अर्ध-बंद धातु लैंप में लगाने से बचें, और उत्पाद को ब्लॉक करने के लिए कोई धातु या कांच नहीं होना चाहिए।
  • विभिन्न PWM / 0-10V ड्राइवर वाले सेंसर, कम प्रकाश प्रभाव भिन्न हो सकता है।
  • स्थिर आउटपुट वोल्टेज और कम रिपल गुणांक वाले डीसी रेगुलेटेड पावर सप्लाई का उपयोग किया जाना चाहिए। पावर सप्लाई का रिपल 100mV से कम होना चाहिए; लोड करंट 25mA से अधिक होना चाहिए।
  • उत्पाद विनिर्देशों और मापदंडों को बिना किसी पूर्व सूचना के अनुकूलित किया जा सकता है।
