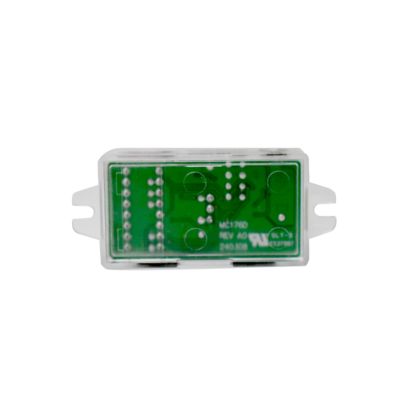

माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्रायोरिटी फंक्शन के साथ, डीआईपी स्विच सेटिंग MC176D

  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting MC176D
  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting MC176D
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या एमसी176डी
न्यूनतम आदेश मात्रा 100pcs
मूल्य बातचीत योग्य
पैकेजिंग विवरण बुलबुला बैग + विभाजन + बाहरी बॉक्स (K=A)
प्रसव के समय <i>within 5 working days for sample and small order;</i> <b>नमूना और छोटे आदेश के लिए 5 कार्य दिवसों
भुगतान शर्तें टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 10,000pcs प्रति माह
उत्पाद विवरण
रेटेड वोल्टेज 7.5-13वीडीसी कार्यशील वर्तमान 16±2mA
उत्पादन में संकेत 5V PWM डिमिंग सिग्नल कार्य आवृत्ति 5.8GHz ±75MHz, ISM बैंड
स्थापना ऊँचाई 3 मीटर (अधिकतम 6 मीटर) कार्य तापमान बिल्ट-इन: -25~60℃
जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

डेलाइट हार्वेस्टिंग के साथ माइक्रोवेव मोशन सेंसर

,

माइक्रोवेव डीसी मोशन सेंसर

,

डीआईपी स्विच माइक्रोवेव सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
माइक्रोवेव मोशन डीसी सेंसर, डेलाइट प्रायोरिटी फंक्शन के साथ, डीआईपी स्विच सेटिंग
उत्पाद सुविधाएँ
  • 7.5-13VDC इनपुट, डीसी पावर या 12VDC के साथ मैचिंग
  • ऑक्सिलरी पावर आउटपुट के लिए एलईडी ड्राइवर सप्लाई
  • 5V PWM डिमिंग सिग्नल, 3 स्टेप्स या 2 स्टेप्स डिमिंग
  • सभी मोशन सेंसर पैरामीटर सेटिंग डीआईपी द्वारा
  • लाइट गाइड कॉलम डिज़ाइन छोटे आकार के साथ लो इम्पीडेंस एंटीना मॉड्यूल, लैंप बोर्ड के ओपनिंग को कम कर सकता है
  • डेलाइट प्रायोरिटी फंक्शन
पैरामीटर्स
इनपुट
रेटेड वोल्टेज7.5-13VDC
वर्किंग करंट16±2mA
रिपल वोल्टेज< 100mVp-p
आउटपुट
आउटपुट सिग्नल5V PWM डिमिंग सिग्नल
डेलाइट सेंसर
डेलाइट थ्रेशोल्ड5Lux/15Lux/50Lux/डिसेबल
डेलाइट प्रायोरिटीचालू | बंद
5Lux15Lux
15Lux50Lux
50Lux100Lux
डिमिंग लेवल25%
सेंसिंग पैरामीटर्स
वर्किंग फ्रीक्वेंसी5.8GHz ±75MHz, ISM बैंड
ट्रांसमिट पावर1mW मैक्स.
डिटेक्शन एरिया100%/75%/50%/25%
होल्ड टाइम5s/90s/3min/10min
स्टैंड-बाय पीरियड0s/30s/10min/+∞
डिटेक्शन रेंज (त्रिज्या)सीलिंग इंस्टॉलेशन 3m ऊंचाई: r≥4m@0.3m/s, r≥2.5m@1m/s; हॉरिजॉन्टल इंस्टॉलेशन 2m ऊंचाई: r≥8m@0.3m/s, r≥4m@1m/s
इंस्टॉलेशन हाइट3m (6m मैक्स)
एनवायरनमेंट
वर्किंग टेंपरेचरबिल्ट-इन: -25~60℃
स्टोरेज टेंपरेचर-40℃…80℃, ह्यूमिडिटी ≤85% (नॉन-कंडेंसिंग)
सर्टिफिकेशन स्टैंडर्ड्स
सर्टिफाइडCE, RED (लंबित)
एनवायरनमेंटल रिक्वायरमेंट्सRoHS 2.0, Reach रिक्वायरमेंट्स का अनुपालन करें
IP रेटिंगIP20
अन्य
वायरिंग3पिन 2.0mm टर्मिनल
इंस्टॉलेशन रिक्वायरमेंट्सबिल्ट-इन इंस्टॉलेशन
पैकेजिंग रिक्वायरमेंट्सबबल बैग + पार्टीशन + आउटर बॉक्स (K=A)
नेट वेट13 ±2g
लाइफटाइम5 साल की वारंटी @Ta
फंक्शन डिस्क्रिप्शन
MC176Dफंक्शन
चालू/बंद फंक्शनN/A
टू-स्टेप डिमिंग फंक्शनस्टैंड-बाय पीरियड को "+∞" पर सेट करें
थ्री-स्टेप डिमिंग फंक्शनस्टैंड-बाय पीरियड को "30S/10min" पर सेट करें
डेलाइट हार्वेस्टिंगN/A
डेलाइट प्रायोरिटीस्टैंड-बाय पीरियड को "+∞" पर सेट करें
ऑपरेशन डायग्राम्स
चालू/बंद फंक्शन (स्टैंड-बाय पीरियड को "0s" पर सेट करें)
On/Off function diagram
2-स्टेप डिमिंग फंक्शन (स्टैंड-बाय पीरियड को "+∞" पर सेट करें)
2-step dimming function diagram
3-स्टेप डिमिंग फंक्शन (स्टैंड-बाय पीरियड को "10S/1min/3min/5min/10min/30min" पर सेट करें)
3-step dimming function diagram
डेलाइट प्रायोरिटी
Daylight priority function diagram
डायग्राम्स
डायमेंशन (mm)
Product dimensions diagram
वायरिंग, फंक्शन
Wiring diagram Function diagram
डीआईपी स्विच सेटिंग
डिटेक्शन एरियाहोल्ड टाइमडेलाइट सेंसरस्टैंड-बाय पीरियड
चालू करेंबंद करें
① ON ON 100%ON ON 5SON ON 5Lux15LuxON ON 0S
② - ON 75%- ON 90S- ON 15Lux50Lux- ON 30S
③ ON - 50%ON - 3minON - 50Lux100LuxON - 10min
④ - - 25%- - 10min- - Disable-- - +∞
रेडिएशन डायग्राम
Radiation pattern diagram
इनिशियलाइजेशन

सेंसर पहली बार में लाइट को 100% ब्राइटनेस पर चालू करेगा, और 10 सेकंड के बाद बंद कर देगा। इनिशियलाइजेशन अवधि के दौरान, कोई बाहरी मोशन सेंसिंग सिग्नल डिटेक्ट नहीं किया जाएगा।

डिफ़ॉल्ट सेटिंग

सेंसिटिविटी: 100% होल्ड टाइम: 5s डेलाइट सेंसर: डिसेबल; स्टैंड-बाय पीरियड: 0S; स्टैंड-बाय डिम लेवल: 25%

एप्लीकेशन नोटिस
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया इंस्टॉलेशन, वायरिंग, डीआईपी स्विच की सेटिंग बदलने आदि से पहले पावर कट कर दें।
  • डिटेक्शन दूरी चलती वस्तु की गति, चलती वस्तु का आकार, इंस्टॉलेशन ऊंचाई, इंस्टॉलेशन कोण, इंस्टॉलेशन वातावरण खुला है या नहीं, और रिफ्लेक्टर की सामग्री जैसे कारकों से संबंधित है।
  • जब माइक्रोवेव सेंसर को दीवार पर लगाया जाता है, तो सीलिंग पर लगाए जाने की तुलना में डिटेक्शन दूरी काफी बढ़ जाएगी।
  • विभिन्न इंस्टॉलेशन वातावरणों में सेंसर पैरामीटर्स को फिर से कॉन्फ़िगर करने की आवश्यकता हो सकती है, कृपया नीचे दिए गए निर्देशों का संदर्भ लें या निर्माता से संपर्क करें।
  • यह सेंसर केवल इनडोर उपयोग के लिए है, बाहरी हवा और बारिश, और आसपास की चलती वस्तुएं झूठे ट्रिगर का कारण बनेंगी।
  • सेंसर उत्पाद की इंस्टॉलेशन ऊंचाई 6 मीटर से अधिक नहीं हो सकती है, और इष्टतम ऊंचाई 3 मीटर है; दो सेंसर के बीच की दूरी 3 मीटर से अधिक होनी चाहिए।
  • जब सेंसर को मेटल लैंप में, मेटल रिफ्लेक्टिव सतह पर, या संकीर्ण बंद वातावरण में लगाया जाता है, तो माइक्रोवेव कई बार रिफ्लेक्ट होंगे और झूठे ट्रिगर का कारण बनेंगे।
  • कृपया सुनिश्चित करें कि सेंसर के आसपास पंखे, डीसी मोटर, सीवर पाइप, एयर आउटलेट आदि जैसे कोई चलती सिग्नल न हों, अन्यथा सेंसर झूठे ट्रिगर का कारण बन सकता है।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते, बंद या अर्ध-बंद धातु लैंप में लगाने से बचें, और उत्पाद को ब्लॉक करने के लिए कोई धातु या कांच नहीं होना चाहिए।
  • विभिन्न PWM / 0-10V ड्राइवर वाले सेंसर, कम लाइट इफेक्ट अलग हो सकता है।
  • स्थिर आउटपुट वोल्टेज और कम रिपल गुणांक वाले डीसी रेगुलेटेड पावर सप्लाई का उपयोग किया जाना चाहिए। पावर सप्लाई का रिपल 100mV से कम होना चाहिए; लोड करंट 25mA से अधिक होना चाहिए।
  • उत्पाद विनिर्देशों और मापदंडों को बिना किसी पूर्व सूचना के अनुकूलित किया जा सकता है।
