माइक्रोवेव चालू/बंद मोशन सेंसर, रोटरी स्विच सेटिंग, कम स्टैंड-बाय पावर MC030S 7 के साथ

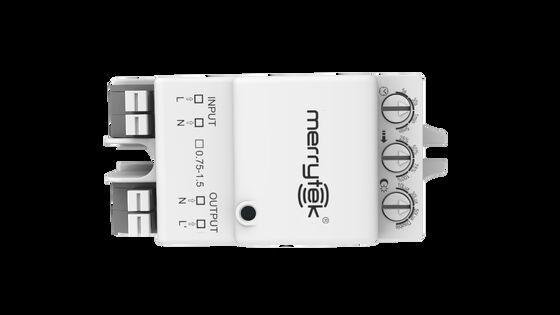

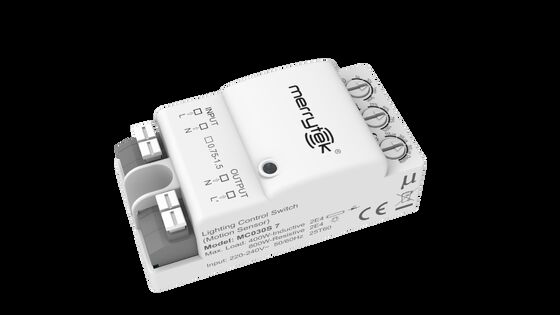

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE, RED
मॉडल संख्या एमसी030एस 7
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण बबल बैग + क्लैपबोर्ड + कार्टन (K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसीएस/महीना
उत्पाद विवरण
वोल्टेज रेंज 110-240VAC 50/60Hz आउटपुट नियंत्रण पीतल का रंग और निकल चढ़ाया हुआ
परिचालन आवृत्ति पीएन25 बढ़ती हुई ऊँचाई 3 मी (छत माउंटिंग), 6 मी अधिकतम)
परिचालन तापमान जाली जीवनभर जी/एनपीटी
प्रमुखता देना

रोटरी स्विच वाला माइक्रोवेव मोशन सेंसर

,

कम पावर वाला माइक्रोवेव मोशन सेंसर

,

माइक्रोवेव चालू बंद मोशन सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
माइक्रोवेव चालू/बंद मोशन सेंसर, रोटरी स्विच सेटिंग, कम स्टैंड-बाय पावर के साथ
उत्पाद सुविधाएँ
  • कम स्टैंड-बाय पावर के साथ नए ईआरपी मानकों का अनुपालन
  • 5.8GHz माइक्रोवेव लाइसेंस-मुक्त ISM वेव बैंड; थोक ऑर्डर RED और TUV अनुमोदन के अनुरूप
  • कॉम्पैक्ट आकार डिजाइन, अधिकांश प्रकाश फिक्स्चर में बनाया जा सकता है
  • सरल संचालन: डिटेक्शन क्षेत्र, होल्ड टाइम, डेलाइट सेंसर और अन्य मापदंडों को बदलने के लिए रोटरी स्विच समायोजित करें
  • सुविधाजनक कनेक्शन के लिए इनपुट और आउटपुट टर्मिनल
  • पांच साल की वारंटी
तकनीकी पैरामीटर
इनपुट
वोल्टेज रेंज 110-240VAC 50/60Hz
स्टैंड-बाय पावर ≤0.1W
सर्ज टेस्ट L--N: 4kV
आउटपुट
आउटपुट नियंत्रण चालू-बंद
लोड क्षमता 200W@230Vac(इंडक्टिव/LED); 400W@230Vac(रेसिस्टिव)
400W@230Vac(इंडक्टिव/LED); 800W@230Vac(रेसिस्टिव)
अधिकतम सर्ज क्षमता 30A (50% Ipeak, twidth =500us, 230Vac फुल लोड, कोल्ड स्टार्ट)
60A (50% Ipeak, twidth =200us, 230Vac, फुल लोड, कोल्ड स्टार्ट)
सेंसर पैरामीटर
ऑपरेटिंग फ्रीक्वेंसी 5.8 GHz ±75MHz, ISM वेव बैंड
ट्रांसमिटिंग पावर 1mW अधिकतम।
होल्ड टाइम 5s/30s/1min/5min रोटरी स्विच द्वारा
डिटेक्शन एरिया 100%/75%/50%/25% रोटरी स्विच द्वारा
डेलाइट सेंसर 10Lux/30Lux/50Lux/अक्षम (डिफ्यूजन) रोटरी स्विच द्वारा
डिटेक्टिंग रेडियस छत की स्थापना 3 मीटर ऊंचाई: 1 मीटर/सेकंड ≥ 2.5 मीटर, 0.3 मीटर/सेकंड ≥ 3.5 मीटर
टेस्ट कंडीशन: उत्पाद सेटिंग 100% संवेदनशीलता, 60° इनडोर ओपन स्पेस
माउंटिंग हाइट 3 मीटर (छत माउंटिंग), 6 मीटर अधिकतम
पर्यावरण
ऑपरेटिंग तापमान -25~60°C
स्टोरेज तापमान -40°C~80°C, आर्द्रता: ≤85%(नॉन-कंडेंसिंग)
अधिकतम शेल तापमान (Tc) 80°C
प्रमाण पत्र मानक
प्रमाण पत्र CE, RED
पर्यावरणीय आवश्यकता RoHS 2.0, Reach के अनुरूप
IP रेटिंग IP20
उत्पाद श्रेणी क्लास II
अन्य
वायरिंग प्रेस-इन टाइप टर्मिनल ब्लॉक, वायरिंग 0.75-1.5 mm²
स्थापना अंतर्निर्मित
पैकेज बबल बैग + क्लैपबोर्ड + कार्टन(K=A)
नेट वेट 37.8±3g
जीवनकाल 5 साल की वारंटी @Ta
कार्य
✓ चालू-बंद कार्य डेलाइट सेंसर को "अक्षम" पर सेट करना या परिवेशी चमक निर्धारित डेलाइट सेंसर मान से कम है, जब गति संकेतों का पता चलता है तो सेंसर काम करना शुरू कर देता है और लाइट चालू हो जाती है। जब होल्ड टाइम समाप्त हो जाता है, तो लाइट बंद हो जाती है।
○ 2-स्टेप डिमिंग लागू नहीं
○ 3-स्टेप डिमिंग लागू नहीं
○ डेलाइट हार्वेस्टिंग लागू नहीं
○ डेलाइट प्राथमिकता लागू नहीं
○ उच्च-निम्न संवेदनशीलता लागू नहीं
○ ग्रुपिंग लागू नहीं
उत्पाद जानकारी
नोट: सेंसर को केवल एक लोड कनेक्ट करने के लिए डिज़ाइन किया गया है। एक से अधिक लोड कनेक्ट करने से सेंसर खराब हो सकता है।
डिटेक्शन रेंज
Microwave sensor detection range diagram showing coverage area
डीआईपी स्विच सेटिंग
आरंभीकरण

पावर ऑन होने के बाद, सेंसर स्वचालित रूप से 100% चमक पर लाइट चालू कर देता है और 10 सेकंड के बाद लाइट बंद कर देता है। आरंभीकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं होता है।

डिफ़ॉल्ट सेटिंग

संवेदनशीलता: 100%, होल्ड टाइम: 5s, डेलाइट सेंसर: अक्षम

आवेदन सूचना
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग, या डीआईपी स्विच सेट करने से पहले पावर बंद कर दें।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते। उत्पाद को बंद या अर्ध-बंद धातु लैंप में न रखें। न तो धातु और न ही कांच को उत्पाद के ऊपर कवर करने की अनुमति है। यदि एंटीना को धातु की प्लेट से गुजरने की आवश्यकता है, तो कृपया सुनिश्चित करें कि सेंसर का शीर्ष धातु की प्लेट के करीब है।
  • सेंसर के बीच स्थापना रिक्ति 2 मीटर से अधिक होने की सिफारिश की जाती है। इसे स्विच और राउटर जैसे वायरलेस उपकरणों से दूर रखें, और सेंसर और राउटर के बीच स्थापना रिक्ति 2 मीटर से अधिक होने की सिफारिश की जाती है। माइक्रोवेव सेंसर की एंटीना सतह को इनपुट एसी और आउटपुट डीसी से दूर रखा जाना चाहिए ताकि कम/उच्च आवृत्ति संकेतों को माइक्रोवेव सेंसर एंटीना के सामान्य संचालन को प्रभावित करने से रोका जा सके।
  • संवेदनशीलता क्षेत्र वस्तुओं की गति की गति, चलती वस्तुओं के आकार, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण, परावर्तक सामग्री और आदि से संबंधित है। दी गई डिटेक्शन क्षेत्र विशिष्ट मान है जिसे 165 सेमी ऊंचे परीक्षकों द्वारा इनडोर खुले वातावरण में मापा गया था।
  • यह मॉडल छत की स्थापना के लिए उपयुक्त है। यदि दीवार की स्थापना का उपयोग किया जाता है, तो माइक्रोवेव सेंसर सेंसिंग डिटेक्शन क्षेत्र बहुत बढ़ जाता है, और यह माइक्रोवेव के दीवार में प्रवेश करने या लाइट के बंद न होने की घटना का कारण बन सकता है। इसलिए कृपया संवेदनशीलता को 10% पर समायोजित करें। यदि संवेदनशीलता 10% का उपयोग नहीं किया जा सकता है, तो कृपया दीवार स्थापना से बचें या तकनीकी सहायता के लिए निर्माता से पूछें।
  • डेलाइट थ्रेसहोल्ड को बिना छाया के धूप वाले दिन और परिवेशी प्रकाश विसरित परावर्तन की स्थिति में मापा जाता है। विभिन्न वातावरण और जलवायु डेलाइट सेंसर द्वारा मापे गए विभिन्न चमक मानों का कारण बनते हैं।
  • सेंसर को धातु, पीसीबी, एलईडी ट्रे आदि द्वारा कवर या छिपाया नहीं जाना चाहिए। सेंसर एंटीना और आसपास की सामग्री के बीच की दूरी 5 मिमी से अधिक होनी चाहिए। सेंसर एंटीना के पास, ऊपर या नीचे कोई धातु या पीसीबी ट्रैक नहीं होना चाहिए। कवर की अनुशंसित मोटाई 2 मिमी है, और सेंसर एंटीना और कवर के बीच की दूरी 3.2 मिमी से अधिक रखें।
  • कंपन संकेतों को गति संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। सेंसर की स्थापना को लंबे समय तक कंपन करने वाली वस्तुओं से दूर रखा जाना चाहिए, जैसे कि बड़ी धातु उपकरण, पाइप, एयर कंडीशनिंग आउटलेट, निकास वेंट, धुआं निकास मशीन पोर्ट, हिलने वाले पंखे, आदि। डिटेक्शन क्षेत्र में पालतू जानवर झूठे ट्रिगर का कारण बन सकते हैं।
  • माइक्रोवेव मॉड्यूल की एंटीना सतह को इनपुट एसी, आउटपुट डीसी, रेक्टिफायर ब्रिज, ट्रांसफार्मर, स्विच ट्यूब और अन्य उच्च-शक्ति उपकरणों से दूर रखा जाना चाहिए ताकि उच्च आवृत्ति संकेतों को माइक्रोवेव सेंसर के एंटीना के सामान्य संचालन को प्रभावित करने से रोका जा सके।
  • सेंसर केवल इनडोर उपयोग के लिए है। बाहरी या अर्ध-बाहरी उपयोग के लिए वाटरप्रूफ प्रभाव प्रभावित होगा। हवा, बारिश और चलती वस्तुएं झूठे ट्रिगर का कारण बन सकती हैं। जब सेंसर को धातु लैंप, धातु परावर्तक सतह या छोटे संलग्न वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार परावर्तित होगा और झूठे ट्रिगर का कारण बनेगा, कृपया संवेदनशीलता कम करें या तकनीकी सहायता के लिए निर्माता से पूछें।
  • जब परिवेशी तापमान 80°C से अधिक हो, तो ओवर-टेम्परेचर प्रोटेक्शन ट्रिगर हो सकता है (ठंडा होने के बाद स्वचालित रिकवरी)।
  • नए स्थापना वातावरण के लिए, स्थापना से पहले 5 नमूने परीक्षण करने की सिफारिश की जाती है।
