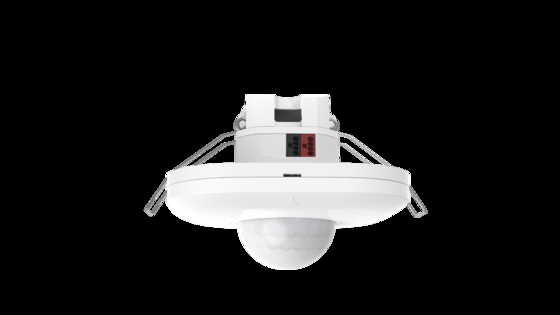

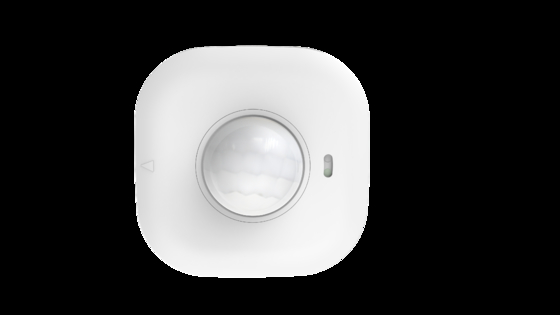

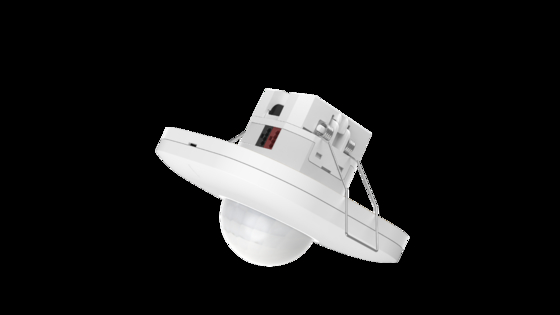

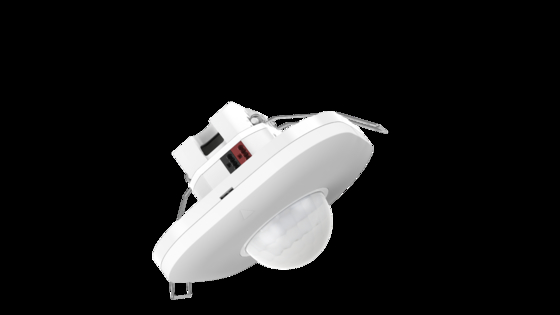

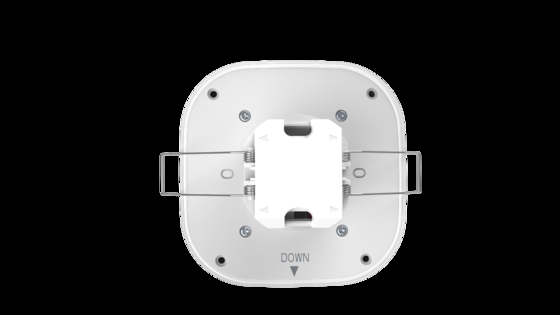

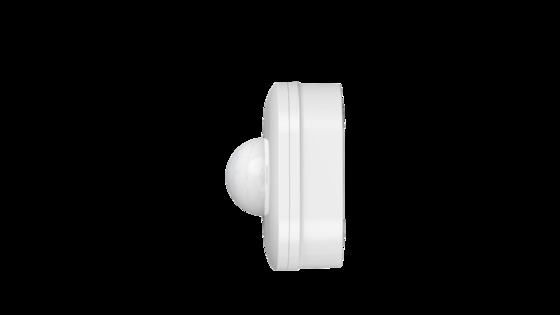

KNX प्रमाणित अधिभोग डिटेक्टर जो अधिकतम 10 मीटर की माउंटिंग ऊंचाई वाले उच्च-बैक गोदामों के लिए डिज़ाइन किया गया है

  • KNX Certified occupancy detector designed for high-bay warehouses with max. 10m mounting height
  • KNX Certified occupancy detector designed for high-bay warehouses with max. 10m mounting height
  • KNX Certified occupancy detector designed for high-bay warehouses with max. 10m mounting height
  • KNX Certified occupancy detector designed for high-bay warehouses with max. 10m mounting height
  • KNX Certified occupancy detector designed for high-bay warehouses with max. 10m mounting height
  • KNX Certified occupancy detector designed for high-bay warehouses with max. 10m mounting height
Place of Origin Shenzhen, China
ब्रांड नाम Merrytek
प्रमाणन CE
Model Number MSA237K 99 IR
Minimum Order Quantity 100PCS
मूल्य बातचीत योग्य
Packaging Details White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Working voltage 12-30Vdc Working mode KNX intelligent communication
Mounting height 2.5-10m Life time 5 years warranty@Ta 230V full load
Working Power ≤1W Function PIR motion detection+ daylight sensor
KNX Certified Yes Mounting Flush mounting/ Surface mounting/ EU86 Box
एक संदेश छोड़ें
उत्पाद विवरण

KNX प्रमाणित अधिभोग डिटेक्टर जो अधिकतम 10 मीटर माउंटिंग ऊंचाई वाले उच्च-बे गोदामों के लिए डिज़ाइन किया गया है



1. पैरामीटर

इनपुट/आउटपुट KNX टर्मिनल वोल्टेज 21-30V DC
KNX टर्मिनल करंट 3±1mA
कार्यशील शक्ति ≤1W @24V DC
सेंसर पैरामीटर फ़ंक्शन PIR मोशन डिटेक्शन + डेलाइट सेंसर
डिटेक्शन एरिया ETS/रिमोट सेटिंग: 0-100%
होल्ड टाइम ETS सेटिंग: 3S-7200S
त्रिज्या पहचान सीमा (100% संवेदनशीलता पर आधारित) 4-5m@25℃ 8 मीटर माउंटिंग ऊंचाई पर आधारित
रिमोट कंट्रोल उपलब्ध
माउंटिंग ऊंचाई 2.5-10m, विशिष्ट मान: 8m



डिटेक्शन कोण



 120°
एप्लीकेशन ईएनवीआईरोनमेनटी ड्रिल होल Φ55mm
कार्यशील तापमान -25℃...+50℃(विभिन्न तापमान के आधार पर पहचान सीमा भिन्न हो सकती है)
भंडारण तापमान -40℃~+80℃
प्रमाणपत्र मानक प्रमाणपत्र CE के अनुरूप
पर्यावरण संबंधी आवश्यकताएँ RoHS के अनुरूप
IP रेटिंग IP20(फ्लश माउंटिंग) IP54(सतह माउंटिंग)
वारंटी 5 वर्ष (इनडोर एप्लिकेशन के तहत उत्पाद गुणवत्ता समस्या के कारण उपलब्ध)
“N/A” का अर्थ है उपलब्ध नहीं



2. उत्पाद फ़ंक्शन



KNX प्रमाणित अधिभोग डिटेक्टर जो अधिकतम 10 मीटर की माउंटिंग ऊंचाई वाले उच्च-बैक गोदामों के लिए डिज़ाइन किया गया है 0









3. आयाम

फ्लश माउंटिंग:

KNX प्रमाणित अधिभोग डिटेक्टर जो अधिकतम 10 मीटर की माउंटिंग ऊंचाई वाले उच्च-बैक गोदामों के लिए डिज़ाइन किया गया है 1

सतह माउंटिंग:

KNX प्रमाणित अधिभोग डिटेक्टर जो अधिकतम 10 मीटर की माउंटिंग ऊंचाई वाले उच्च-बैक गोदामों के लिए डिज़ाइन किया गया है 2

4. वायरिंग

KNX प्रमाणित अधिभोग डिटेक्टर जो अधिकतम 10 मीटर की माउंटिंग ऊंचाई वाले उच्च-बैक गोदामों के लिए डिज़ाइन किया गया है 3



वायरिंग लेआउट सुझाव:

1. KNX बस वायरिंग हाथ से हाथ मिलाने अंत तक, स्टार, या ट्री वायरिंग की सिफारिश नहीं की जाती है ताकि सिग्नल ट्रांसमिशन की स्थिरता सुनिश्चित हो सके।

2. KNX बस वायरिंग KNX मानक EIB परिरक्षित तार या श्रेणी 6 नेटवर्क केबल की सिफारिश करता है। बस वायरिंग की लंबाई 400 मीटर से अधिक नहीं होने की सिफारिश की जाती है, और एक बस से जुड़े सेंसर की संख्या 12 से अधिक नहीं होने की सिफारिश की जाती है।

3. एक बस से जुड़े सेंसर की संख्या को बिजली आपूर्ति की वर्तमान भार क्षमता पर पूरी तरह से विचार करने की आवश्यकता है: यानी, सभी KNX उपकरणों (सेंसर सहित) की धाराओं का योग KNX बिजली आपूर्ति की लोड करंट से अधिक नहीं होगा।



5. डिटेक्शन रेंज

KNX प्रमाणित अधिभोग डिटेक्टर जो अधिकतम 10 मीटर की माउंटिंग ऊंचाई वाले उच्च-बैक गोदामों के लिए डिज़ाइन किया गया है 4







6. प्रारंभिकरण

भौतिक पते को रूट करने और चैनल पैरामीटर सेट करने के बाद, इन चरणों का पालन करें:

(1) बस इंटरफ़ेस कनेक्ट करें।

(2) बस और सहायक बिजली चालू करें (नोट: कृपया सुनिश्चित करें कि उत्पाद में एक सहायक बिजली आपूर्ति है; अन्यथा, डिवाइस ठीक से काम नहीं कर सकता है)।

(3) उत्पाद का प्रोग्रामिंग स्विच दबाएं; एलईडी लाइट लाल हो जाएगी।

(4) ETS सॉफ़्टवेयर के माध्यम से भौतिक पते को डाउनलोड करने के लिए बस इंटरफ़ेस का उपयोग करें। प्रोग्रामिंग एलईडी लाइट यह इंगित करने के लिए बंद है कि भौतिक पता डाउनलोड पूरा हो गया है।

(5) आवश्यक एप्लिकेशन पैरामीटर सेट करने के बाद एप्लिकेशन डाउनलोड करें।

(6) एप्लिकेशन डाउनलोड करने के बाद, उत्पाद प्रारंभिकरण में चला जाता है। प्रारंभिकरण के दौरान, पहचान फ़ंक्शन अक्षम है। 20S के बाद, प्रारंभिकरण पूरा हो जाता है, और उत्पाद सामान्य रूप से काम करता है।

नोट: कृपया ETS 5 या 5.7.2 के नवीनतम संस्करण का उपयोग करें। कृपया हमारे बिक्री कर्मचारियों से इस सेंसर की ETS इंजीनियरिंग कॉन्फ़िगरेशन फ़ाइल प्राप्त करें।





7. फ़ैक्टरी डिफ़ॉल्ट सेटिंग

डिटेक्शन एरिया: 100% होल्ड टाइम: 30S इंडिकेटर लाइट: खुला



8. रिमोट कंट्रोल MH18

KNX प्रमाणित अधिभोग डिटेक्टर जो अधिकतम 10 मीटर की माउंटिंग ऊंचाई वाले उच्च-बैक गोदामों के लिए डिज़ाइन किया गया है 5



उत्पाद प्रौद्योगिकी की जटिलता और एप्लिकेशन वातावरण में अंतर के कारण, पूरी तरह से सटीक या पूर्ण विवरण की गारंटी देना मुश्किल है, इसलिए यह विनिर्देश केवल उपयोगकर्ता संदर्भ के लिए है।

हम उपयोगकर्ता को सूचित किए बिना उत्पाद विनिर्देशों में परिवर्तन करने का अधिकार सुरक्षित रखेंगे, और कानूनी अर्थ में कोई प्रतिबद्धता और गारंटी नहीं देते हैं। साथ ही, हमारी कंपनी उपयोगकर्ताओं को हमारे उत्पादों का उपयोग करने के बाद हमारे विनिर्देशों की सामग्री को पूरक या संशोधित करने के लिए प्रोत्साहित करती है।
