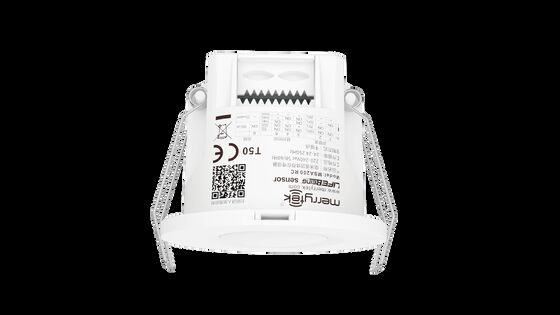

एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर

  • 24GHz Occupancy detector with NO contact and NC contact with AC input
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE, UKCA
मॉडल संख्या एमएसए200 आरसी
न्यूनतम आदेश मात्रा 100PCS
मूल्य बातचीत योग्य
पैकेजिंग विवरण रंगीन बॉक्स + K=K कार्टन
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी/महीना

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
कार्यशील वोल्टेज 220-240Vac 50Hz कार्य करने का तरीका कोई संपर्क और एनसी संपर्क नहीं
बढ़ती हुई ऊँचाई 2.5-4.0 मी जीवनभर 5 साल की वारंटी@Ta 230V फुल लोड
संस्करण अधिभोग डिटेक्टर लोड प्रकार प्रतिरोधक, वोल्टेज≤36Vdc, धारा: 50mA अधिकतम
कार्य -आवृत्ति 24GHZ-24.25GHz आईपी ​​रेटिंग आईपी20
प्रमुखता देना

एसी इनपुट के साथ 24 गीगाहर्ट्ज अधिभोग डिटेक्टर

,

कोई संपर्क उपस्थिति डिटेक्टर सेंसर नहीं

,

एनसी संपर्क अधिभोग सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
एसी इनपुट के साथ कोई संपर्क और एनसी संपर्क के साथ 24 गीगाहर्ट्ज अधिभोग डिटेक्टर

यह अंतर्निहित सूखी संपर्क कब्जा डिटेक्टर 24GHz मिलीमीटर तरंग रडार प्रौद्योगिकी का उपयोग करता है आंदोलन, मामूली आंदोलन और श्वसन संकेतों का पता लगाने के लिए,मानव और गैर-मानव लक्ष्यों के बीच अंतर करते हुए मानव उपस्थिति का सटीक पता लगाने में सक्षम.

प्रमुख विशेषताएं
  • उन्नत जीव का पता लगाने की तकनीक जो गति, मामूली गति और श्वसन संकेतों की पहचान करने में सक्षम है
  • रेन ट्यूब रिले डिजाइन चुपचाप संचालन सुनिश्चित करता है, होटल अनुप्रयोगों के लिए आदर्श
  • स्मार्ट भवनों, स्मार्ट होटलों, स्मार्ट कार्यालयों और उपस्थिति पता लगाने की प्रणालियों के लिए उपयुक्त कॉम्पैक्ट स्थापना आकार
  • 24-24.25GHz (ISM बैंड) मिलीमीटर तरंग रडार 5G वाईफाई के साथ कोई हस्तक्षेप नहीं और ठोस दीवारों के माध्यम से कोई प्रवेश नहीं
तकनीकी मापदंड
पैरामीटर श्रेणीपैरामीटरविनिर्देश
इनपुट/आउटपुटवोल्टेज रेंज220-240V AC 50HZ
नामित वोल्टेज220 वी एसी
कार्य करंटअधिकतम 50mA
कार्य शक्ति≤1W
सेंसर पैरामीटरकार्य आवृत्ति24GHz -24.25GHz, ISM बैंड
संचरण शक्ति5mW अधिकतम. 3dBm अधिकतम.
पता लगाने का क्षेत्र100% / 75% / 50% / 25% (रिमोट कंट्रोल MH10 या डीआईपी स्विच द्वारा सेट)
समय रोकें5s/30s/1min/3min/5min/10min/20min (रिमोट द्वारा सेट) या 5s/30s/1min/3min/5min (डीआईपी द्वारा सेट)
दिन का प्रकाश सेंसर50 लक्स/निष्क्रिय (डीआईपी द्वारा सेट) या 5 लक्स/15 लक्स/30 लक्स/50 लक्स/100 लक्स/150 लक्स/निष्क्रिय (रिमोट कंट्रोल MH10 द्वारा सेट)
पता लगाने की सीमा (100% पता लगाने का क्षेत्र, त्रिज्या)आंदोलनः 4-5 मीटर (3 मीटर की ऊंचाई पर)
मामूली आंदोलनः 4-5 मीटर (3 मीटर की ऊंचाई पर)
उपस्थितिः 3-4 मीटर (3 मीटर की ऊंचाई पर)
पर्यावरणकार्य तापमान0°C...+50°C
भंडारण तापमान-40°C...80°C आर्द्रता: ≤85% (गैर संक्षेपण)
आईपी रेटिंगIP20
प्रमाणपत्र मानकप्रमाणपत्रFCC/RED
पर्यावरणीय आवश्यकताRoHS
पता लगाने के कार्य
एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर 0

सेंसर मानव चलना, मामूली गति (जैसे शरीर की गति, सिर को मोड़ना, और अन्य मामूली आंदोलन) और सांस लेने का पता लगाता है ताकि गैर-निद्रा स्थितियों में मानव उपस्थिति का पता लगाया जा सके।

  • गति संकेतःपता लगाने के क्षेत्र के भीतर सेंसर सक्रिय करने वाले बड़े आंदोलन
  • हल्का गति संकेत:बहुत छोटी-छोटी चालें जैसे आगे झुकाव, पीछे झुकाव, शरीर के झूलने, सिर हिलाव, टाइपिंग और मोबाइल फोन का उपयोग
  • श्वसन संकेत:पेट और सीने की गुहा के विस्तार के माध्यम से श्वसन पैटर्न का पता लगाना
आयाम (एकताः मिमी)
एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर 1
वायरिंग आरेख
एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर 2
आंतरिक संरचना
एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर 3
स्थापना के निर्देश
फ्लश माउंटिंग
एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर 4
  1. छत में एक 55 मिमी छेद काटें
  2. एक फ्लैट-हेड स्क्रूड्राइवर का उपयोग कर crimping कवर निकालें
  3. तार को टर्मिनल से कनेक्ट करें
  4. तार कवर स्थापित करें और तार को मजबूती से दबाएं
  5. पूर्व खोला छत छेद में धक्का करने के लिए वापस वसंत क्लैंप झुकने
  6. स्थिर और विश्वसनीय स्थापना सुनिश्चित करें
सतह पर लगाव
एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर 5
  1. धागे के लिए आरक्षित पतली दीवार काट
  2. मिलान शिकंजा के साथ लक्ष्य माउंटिंग सतह पर उत्पाद फिक्स
  3. वायरिंग टर्मिनल के लिए इनपुट तार कनेक्ट और कसकर कवर बंद
  4. एक फ्लैट ब्लेड स्क्रूड्राइवर के साथ शीर्ष कवर निकालें
  5. डीआईपी स्विच और मापदंडों को समायोजित करें, फिर शीर्ष कवर की जगह
  6. उत्पाद को छत की सीट में तब तक धकेलें जब तक कि बंधक सुरक्षित रूप से कस न जाए
  7. हटाने के लिए, एक फ्लैट ब्लेड स्क्रूड्राइवर को अलग करने के अंतराल में डालें और नीचे की ओर खींचें
  8. स्थापना के बाद स्थिरता और विश्वसनीयता सुनिश्चित करें
पता लगाने का पैटर्न
एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर 6
महत्वपूर्ण नोट्स:
  • पहचान सीमा व्यक्ति के आकार, सामग्री, कवर मोटाई और पर्यावरणीय कारकों के आधार पर भिन्न होती है
  • मिलीमीटर तरंग के संकेत कांच और पतली दीवारों जैसी गैर धातु सामग्री में प्रवेश कर सकते हैं, लेकिन मोटी भार-धारक दीवारों या धातु के दरवाजों में प्रवेश नहीं कर सकते हैं
रिमोट कंट्रोल सेटिंग
एसी इनपुट के साथ NO संपर्क और एनसी संपर्क के साथ 24GHz अधिभोग डिटेक्टर 7

रिमोट कंट्रोल सेटिंग्स संवेदनशीलता समायोजन, देरी विन्यास, ON/OFF नियंत्रण, रीसेट फ़ंक्शन, सेंसर गति सेटिंग्स और सूचक प्रकाश स्विचिंग का समर्थन करती हैं।

आरंभ प्रक्रिया

पहली बार चालू होने पर, सेंसर सामान्य संचालन में संक्रमण करने से पहले 20 सेकंड के लिए स्व-परीक्षण मोड में प्रवेश करता है।बाहरी गति संकेत का पता नहीं लगाया जाता है और रिमोट कंट्रोल संकेत प्राप्त नहीं होते हैं.

फ़ैक्टरी डिफ़ॉल्ट सेटिंग्स
  • पता लगाने का क्षेत्रः 100%
  • प्रतीक्षा समयः 1 मिनट
  • दिन के प्रकाश सेंसर: अक्षम
  • सूचक प्रकाशः सक्षम
डीआईपी स्विच सेटिंग्स
पता लगाने का क्षेत्र सेटिंग्स
स्विच 1स्विच 2पता लगाने का क्षेत्र
चालूचालू१००%
-चालू75%
चालू-50%
--25%
समय सेटिंग्स को रोकें
स्विच 3स्विच 4स्विच 5समय रोकें
चालूचालूचालू5 सेकंड
-चालूचालू30 सेकंड
चालू-चालू1 मिनट
चालूचालू-3 मिनट
---5 मिनट
दिन के प्रकाश सेंसर सेटिंग्स
स्विच 6प्रकाश स्तर
चालू50 लक्स
-अक्षम करें

जब "निष्क्रिय" पर सेट किया जाता है, तो लाइट परिवेश प्रकाश स्तर के बावजूद, गति का पता लगाने पर चालू हो जाएगी।

आवेदन दिशानिर्देश
  • स्थापना एक योग्य इलेक्ट्रीशियन द्वारा की जानी चाहिए
  • गलत ट्रिगर होने से बचने के लिए बड़ी धातु की प्लेटों, कांच और उच्च घनत्व वाली सामग्रियों से दूर रखें
  • उच्च धारा सर्किट के पास स्थापना से बचें जो उत्पाद के संचालन को प्रभावित कर सकते हैं
  • कई इकाइयों को स्थापित करते समय, सुनिश्चित करें कि एंटेना सतह समानांतर हैं और 1 मीटर से अधिक दूर हैं
  • एंटेन सतहों को एसी ड्राइव पावर सप्लाई और उच्च शक्ति वाले उपकरणों की ओर मोड़ने से बचें
  • उत्पाद के निकट लंबे समय तक कंपन करने वाली वस्तुओं से बचें
  • प्रकाश संवेदक के पता लगाने वाले खिड़की को अनावश्यक प्रकाश से रोका जाए
  • कमरे के आयामों के आधार पर उपयुक्त पहचान क्षेत्र का चयन करें:
    • लगभग 2 मीटर या उससे कम के कमरों (शौचालय, रहने वाले कमरे) के लिए 25%
    • लगभग 3 मीटर के कमरों (शौचालयों, गलियारों, सैलून) के लिए 50%
    • लगभग 4 मीटर के कमरों के लिए 75% (छोटे कार्यालय, बैठक कक्ष, पुस्तकालय)
    • लगभग 5 मीटर या उससे अधिक के कमरे (बड़े कार्यालय, बैठक कक्ष, पुस्तकालय) के लिए 100%
  • पहचान दूरी गति, वस्तु का आकार, स्थापना ऊंचाई, कोण और पर्यावरण कारकों के आधार पर भिन्न होती है
  • उत्पाद विनिर्देशों और मापदंडों को पूर्व सूचना के बिना अनुकूलित किया जा सकता है
