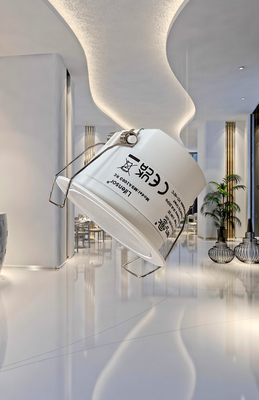

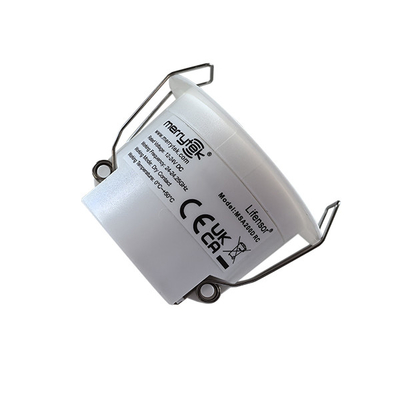

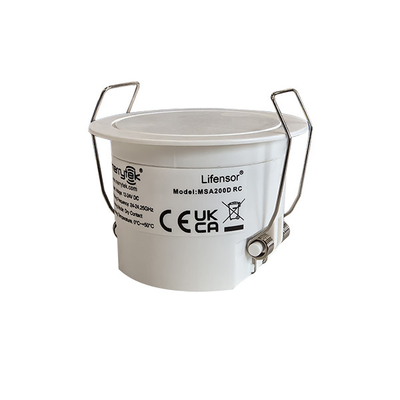

24GHz लाइफस्नोर डिटेक्शन डीसी माइक्रोवेव सेंसर एम्बेडेड टाइप ड्राई कॉन्टैक्ट वर्जन MSA200D RC

24GHz लाइफस्नोर डिटेक्शन डीसी माइक्रोवेव सेंसर एम्बेडेड टाइप सूखी संपर्क संस्करण MSA200D RC

अधिक जानकारी के लिए, कृपया विनिर्देश निम्नानुसार डाउनलोड करें:

एमएसए200डी आरसी V1.2 स्पेसिफिकेशन.pdf

1विशेषताएं

यह सेंसर लाइफबीइंग सेंसर का एक एम्बेडेड प्रकार का ड्राई कॉन्टैक्ट वर्जन है, जो आंदोलन, मामूली गति और श्वसन संकेतों का भी पता लगा सकता है, मानव/कोई मानव नहीं की पहचान कर सकता है।

सेंसर में 24GHz उच्च लाभ वाली बड़ी बीम मिलीमीटर तरंग रडार तकनीक को अपनाया गया है, जो जीवित उपस्थिति का पता लगाने की प्राप्ति की विशेषता है।

1) जीव का पता लगाने की तकनीक को अपनाएं, जो आंदोलन, मामूली आंदोलन और श्वसन संकेतों का पता लगा सकता है, और वास्तविक उपस्थिति का पता लगा सकता है।

2) कंद ट्यूब रिले को अपनाएं, होटल पर कोई आवाज लागू नहीं की जाती है।

3) सुपर छोटे स्थापना आकार, स्मार्ट इमारतों, स्मार्ट होटल, स्मार्ट कार्यालयों, स्मार्ट घरों, और अन्य संबंधित बुद्धिमान नियंत्रण क्षेत्रों पर लागू किया जा सकता है।

4) 24-24.25GHz (ISM बैंड) मिलीमीटर तरंग रडार। कोई हस्तक्षेप नहीं 5G वाईफ़ाई और ठोस दीवारों के माध्यम से पता लगाने के संकेतों की प्रवेश नहीं।

2. पैरामीटर

3.कार्य

गति संकेत सक्रिय थोड़ी गति& श्वसन संकेत बनाए रखें

सेंसर मानव चलना, हल्के आंदोलन (जैसे शरीर की गति, सिर को ऊपर करना, और अन्य मामूली आंदोलन) और सांस लेने का पता लगाता है ताकि नींद की स्थिति में मानव अस्तित्व का पता लगाया जा सके।

* गति संकेत: डिटेक्शन क्षेत्र के भीतर सेंसर ट्रिगर के लिए बड़ा आंदोलन।

* हल्का गति संकेत: पहचान क्षेत्र के भीतर बहुत छोटी गति को एकत्र किया जा सकता है, उदाहरण के लिएः आगे झुकना, पीछे झुकना, शरीर को हिला, सिर हिला, टाइप करना, मोबाइल फोन के साथ खेलना,और व्यवहारिक क्रियाओं की अन्य छोटी सीमा.

* श्वसन संकेत: श्वसन संकेत का पता लगाया गया (पेट और छाती में खोखलेपन का विस्तार)

4आयाम(इकाई:मिमी)

5.वायरिंग

6.संरचना

7. स्थापना निर्देश

1)फ्लश माउंटिंग

2)सतह की स्थापना

8.पता लगाने का पैटर्न

9. रिमोट सेटिंग्स

रिमोट कंट्रोल सेटिंग्स केवल संवेदनशीलता, देरी, ON/OFF, रीसेट, सेंसर गति, और संकेतक स्विच सेटिंग्स का समर्थन करती हैं।

10. आरंभिकरण

पहली शक्ति पर, सेंसर स्व-परीक्षण मोड में प्रवेश करता है, और स्व-परीक्षण सामान्य कामकाजी राज्य में प्रवेश करने के लिए 20 सेकंड के बाद पूरा हो जाएगा। आरंभ के दौरान,बाहरी गति संकेत का पता नहीं चलेगा, रिमोट कंट्रोल सिग्नल प्राप्त नहीं किया जा सकता है।

11. कारखाना सेटिंग्स

पता लगाने का क्षेत्र:100% प्रतीक्षा समय:1 मिनट दिन का प्रकाश सेंसर: अक्षम करें सूचक प्रकाशः खुला

12आवेदन सूचना

1) सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए।

2) सेंसर को धातु की प्लेट, कांच और उच्च मध्यम घनत्व वाली अन्य सामग्रियों के बड़े क्षेत्रों से यथासंभव दूर रखें ताकि गलती से ट्रिगर न हो।

3) ऐसे वस्तुओं का प्रयोग करने से बचें जो सेंसर के आसपास लंबे समय तक कंपन कर रहे हों, जैसे कि हिलते हुए प्रशंसक आदि। कंपन संकेत को सेंसर को ट्रिगर करने के लिए गति संकेत माना जाएगा।

4) सेंसर को वायरलेस राउटर के करीब, कम से कम 0.5 मीटर से ऊपर न लगाएं।

5) MH10 रिमोट कंट्रोल का उपयोग संवेदनशीलता को सेट करने और स्विच सेटिंग्स को इंगित करने के लिए किया जा सकता है, (रिमोट कंट्रोल HS बटन "ऑन" और LS बटन "ऑफ" इंगित करता है) ।

6) माइक्रोवेव सेंसर कांच या लकड़ी की दीवारों में प्रवेश कर सकता है, और दीवार के बाहर घुसने वाला माइक्रोवेव बाहरी वस्तुओं का पता लगाने पर झूठी ट्रिगरिंग का कारण बन सकता है।गलत ट्रिगर से बचने के लिए, कृपया सेंसर को कांच के दरवाजे/खिड़की, प्लास्टर की दीवार या लकड़ी की दीवार के पास न लगाएं। और, स्थापना के दौरान उपयुक्त डिटेक्शन क्षेत्र का चयन करें, उदाहरण के लिएः

A. जब उत्पाद का उपयोग 2 मीटर * 2 मीटर या उससे कम जगह के कमरे में किया जाता है, तो पता लगाने के क्षेत्र को 25% पर सेट किया जाना चाहिए (अनुप्रयोगः शौचालय या रिसेप्शन रूम) ।

B. जब लगभग 3m * 3m के कमरे में उपयोग किया जाता है, तो पता लगाने के क्षेत्र को 50% पर सेट किया जाना चाहिए (अनुप्रयोगः शौचालय, प्रवेश द्वार या रिसेप्शन रूम)

C. जब लगभग 4m * 4m के कमरे में उपयोग किया जाता है, तो पता लगाने के क्षेत्र को 75% पर सेट किया जाना चाहिए (अनुप्रयोग परिदृश्यः छोटे कार्यालय बैठक कक्ष या पुस्तकालय)

D. जब लगभग 5 मीटर * 5 मीटर या उससे अधिक के कमरे में उपयोग किया जाता है, तो पता लगाने के क्षेत्र को 100% पर सेट किया जाना चाहिए (अनुप्रयोगः बड़ा कार्यालय, सम्मेलन कक्ष, या पुस्तकालय)

नोटः वास्तविक अनुप्रयोग के लिए उपयुक्त पता लगाने की सीमा वास्तविक वातावरण पर आधारित होनी चाहिए। उपरोक्त अनुप्रयोग परिदृश्यों की संवेदनशीलता का चयन केवल संदर्भ के लिए है।

7) प्रतीक्षा समय सेटिंग्स: एकल स्थानः 1 मिनट -3 मिनट, मल्टीप्लेयर स्थानः 30 सेकंड -1 मिनट।

अंतरिक्ष में छोटे गति संकेतों के हस्तक्षेप से बचने के लिए 5 मिनट से अधिक की देरी निर्धारित करने की अनुशंसा नहीं की जाती है।
