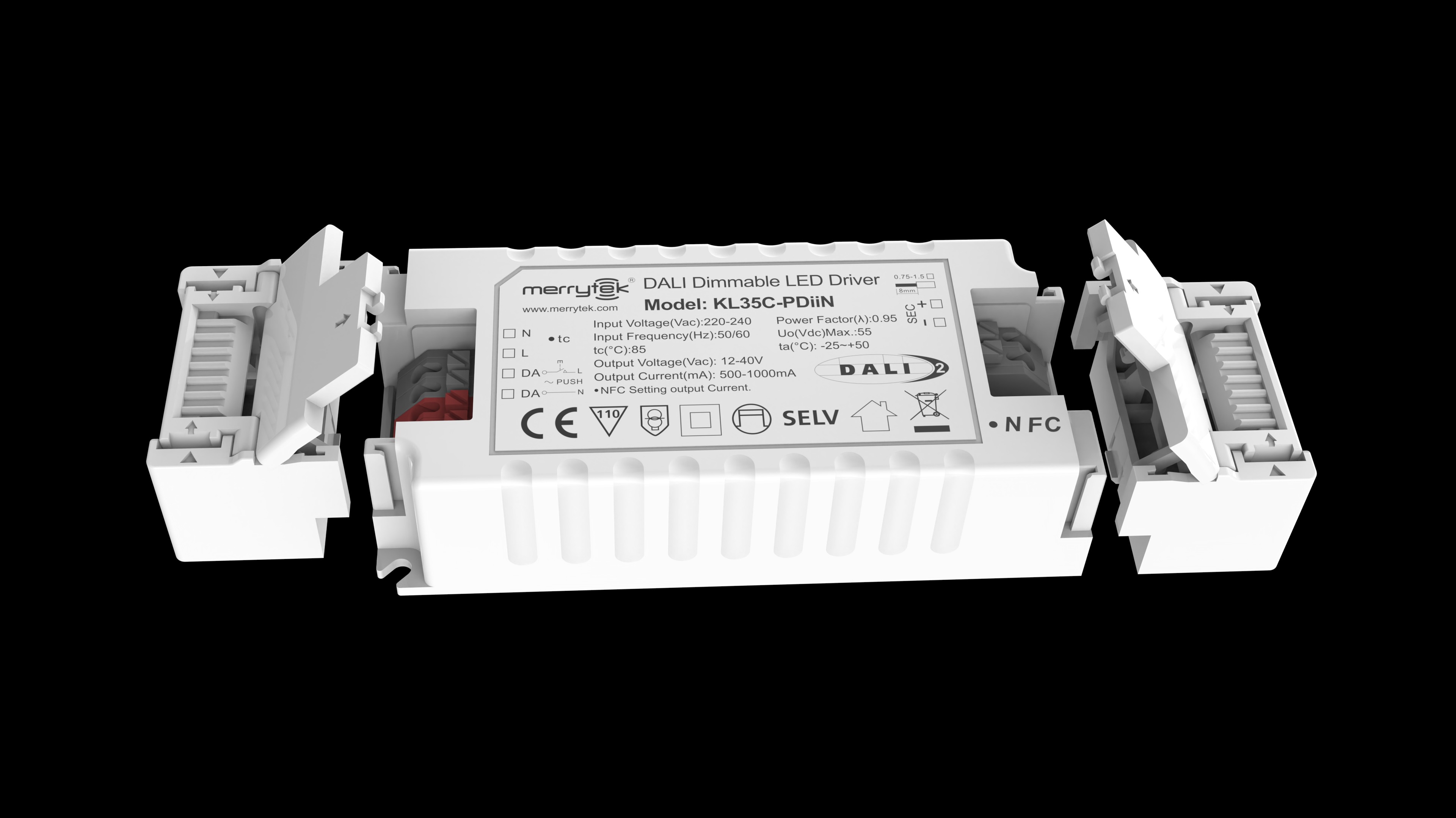

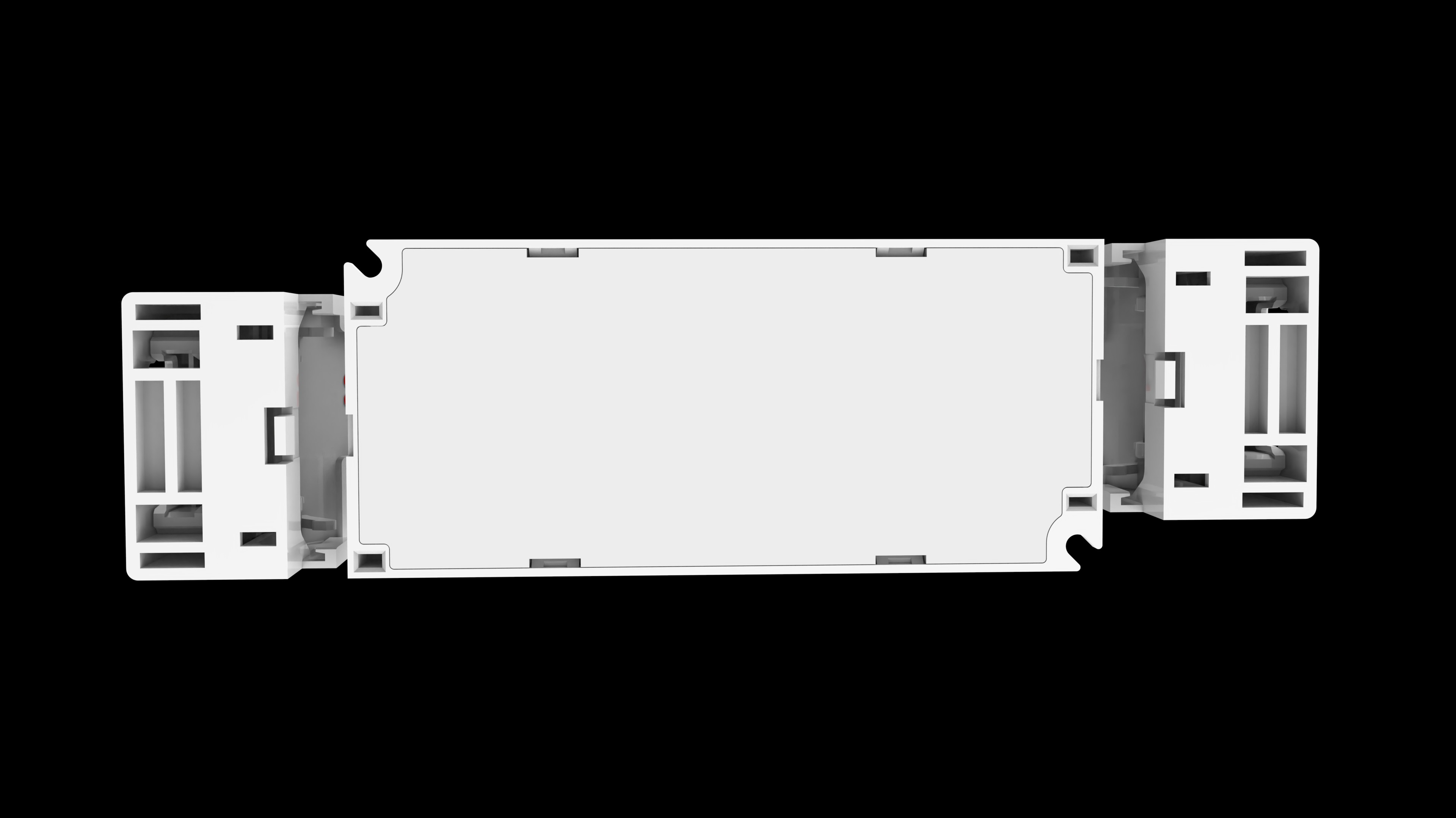

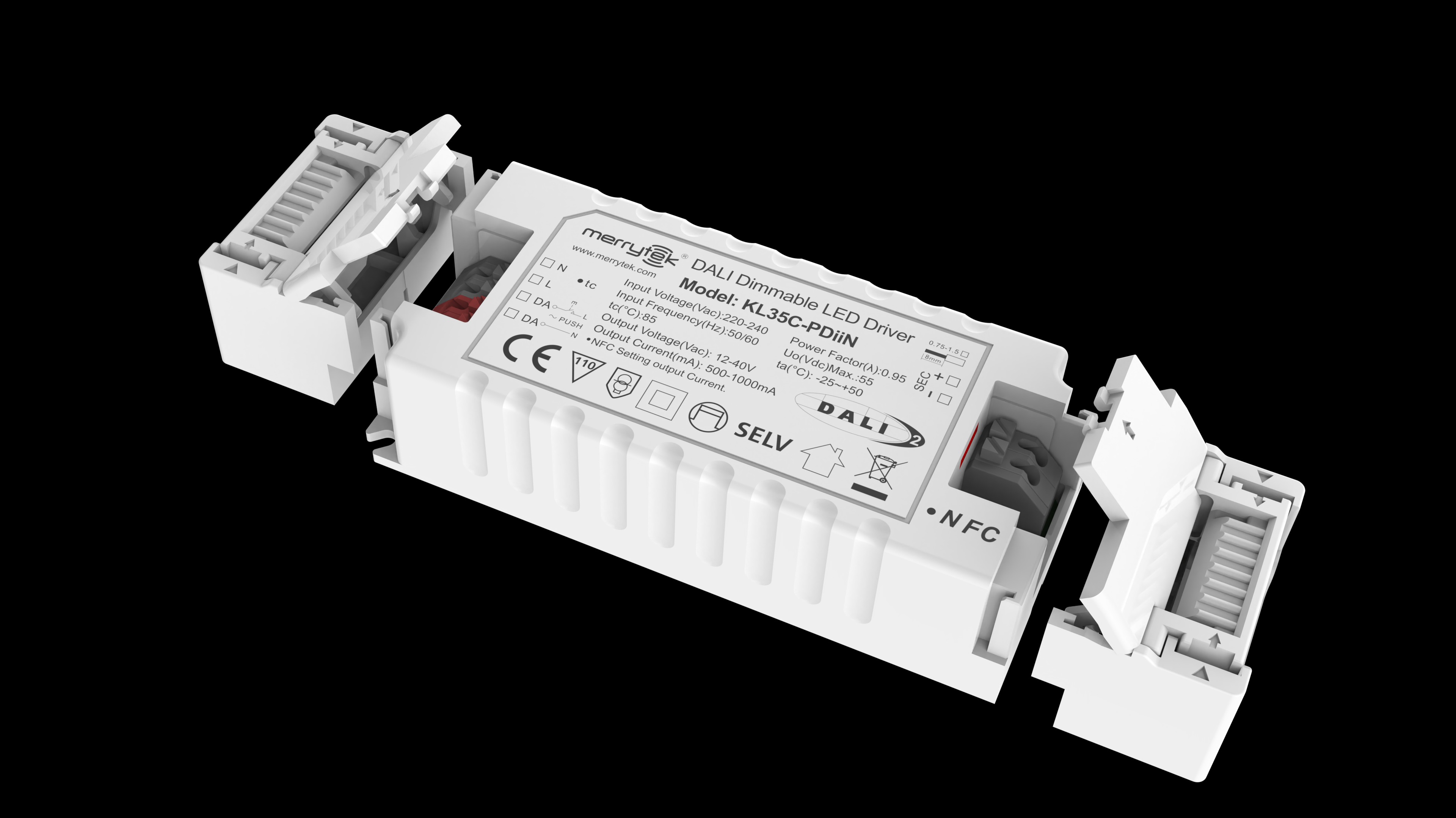

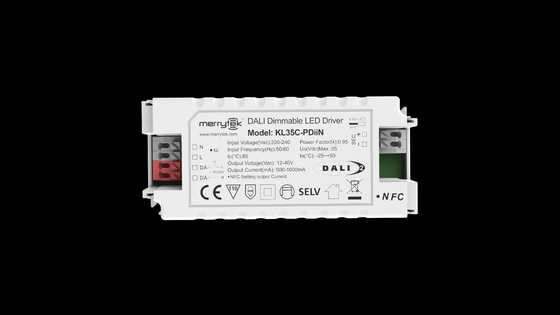

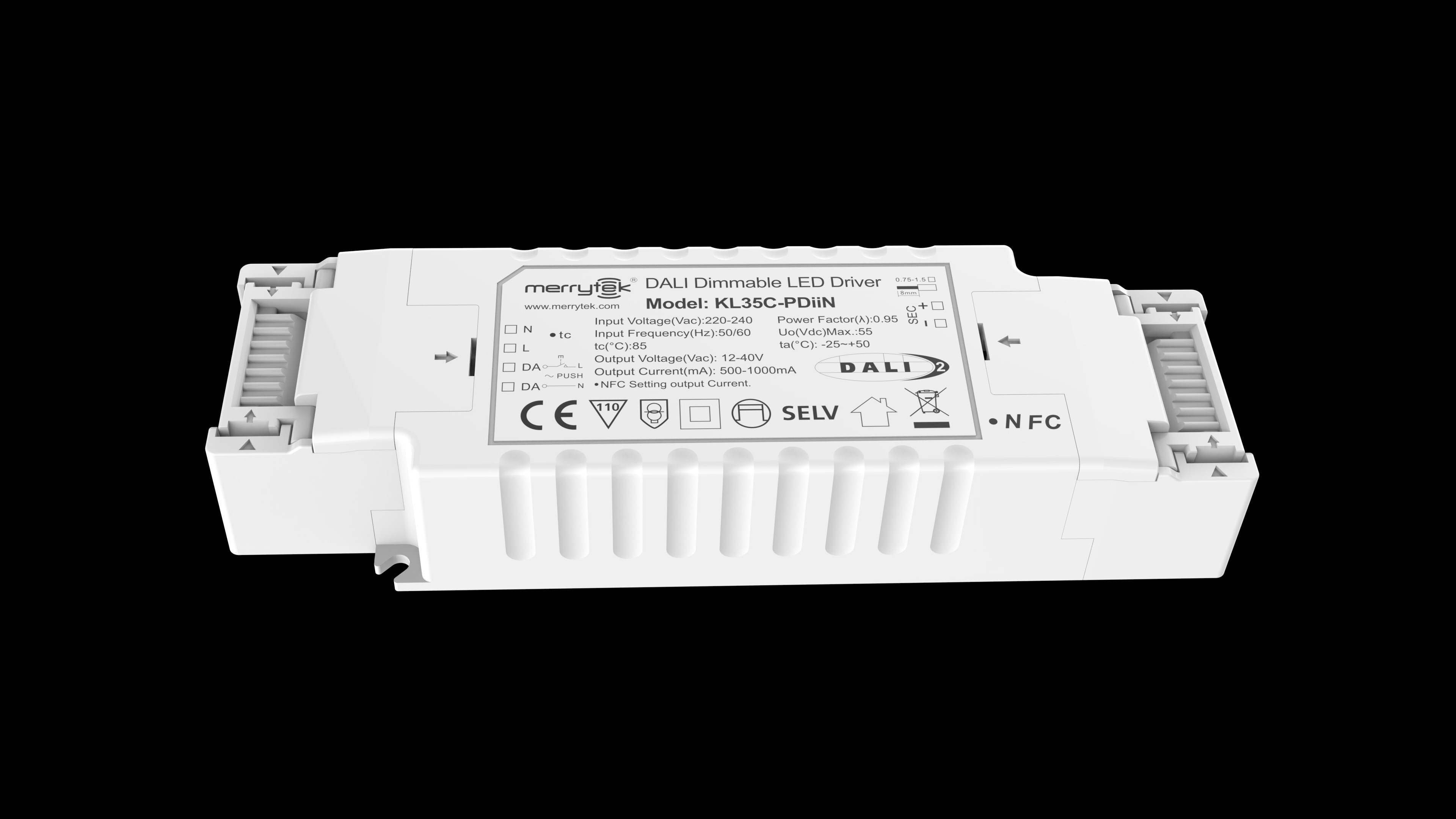

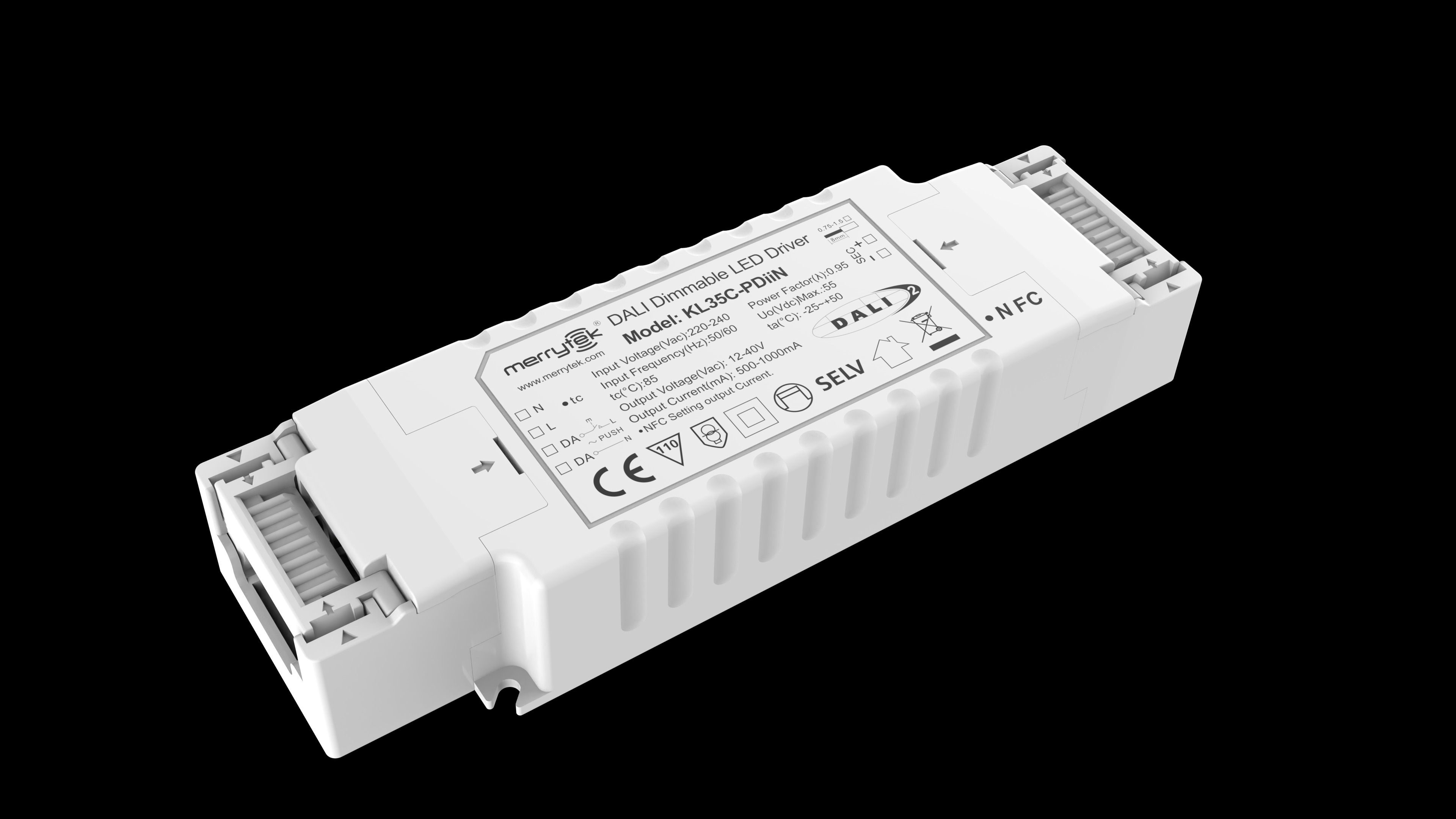

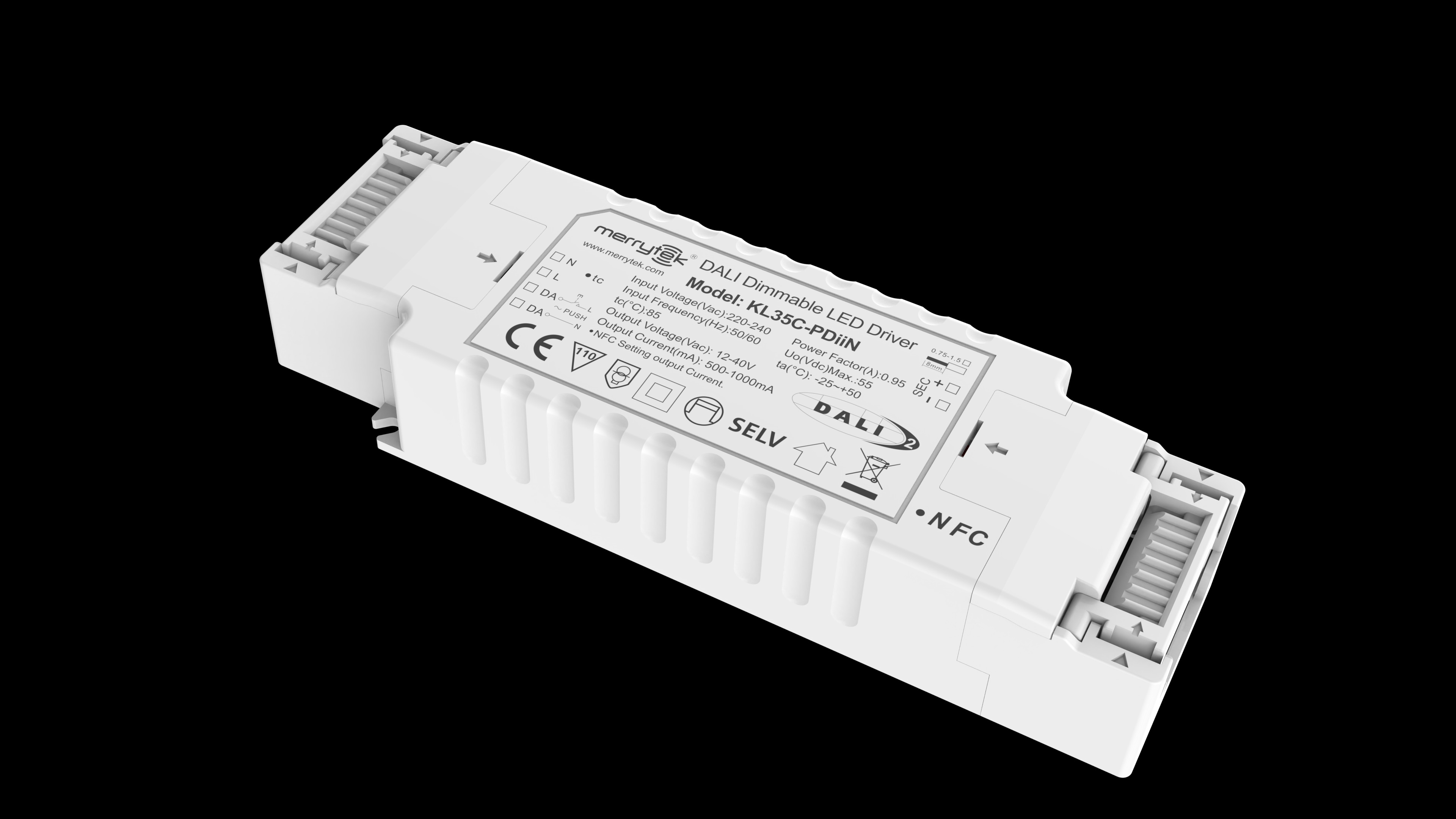

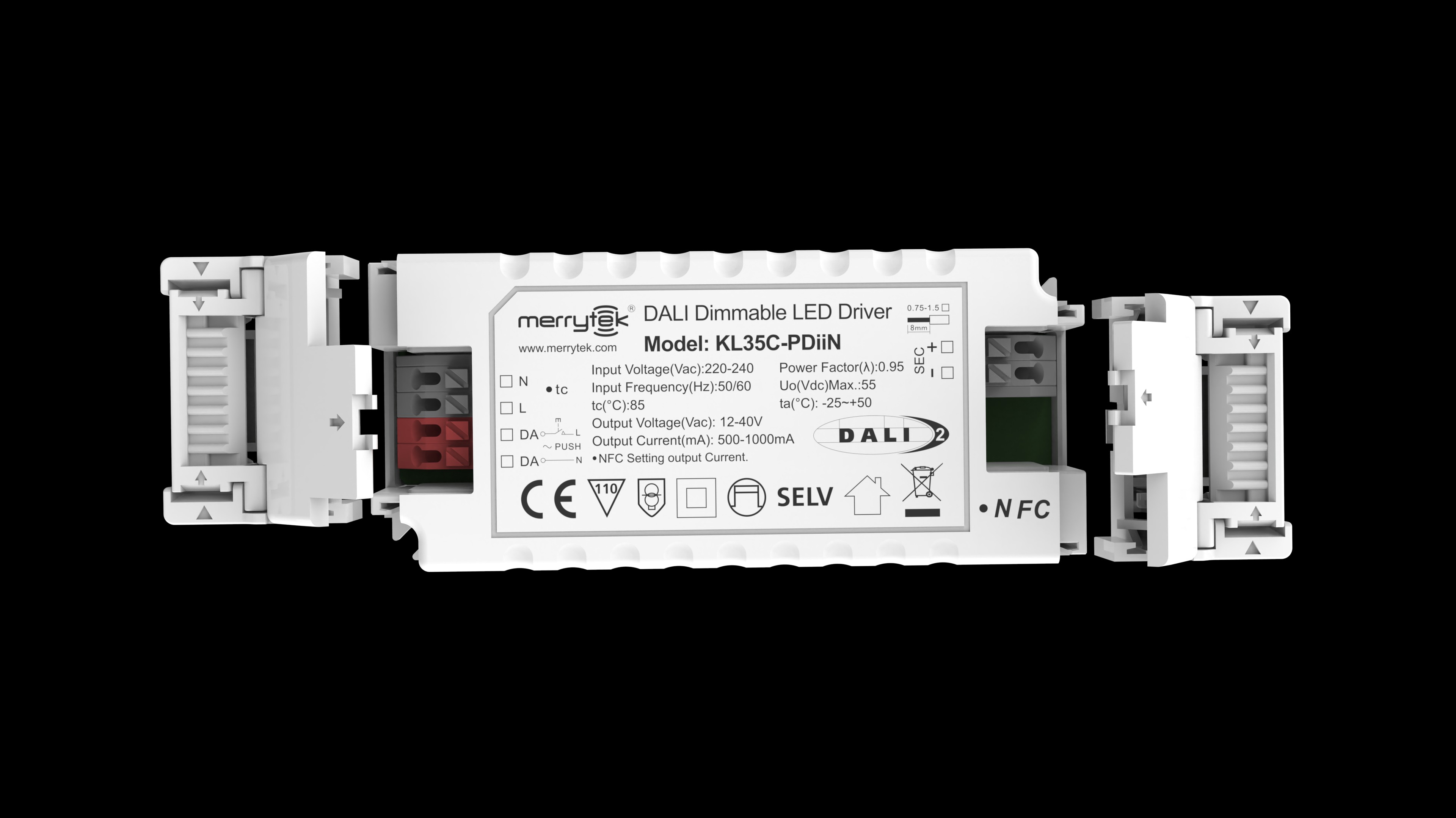

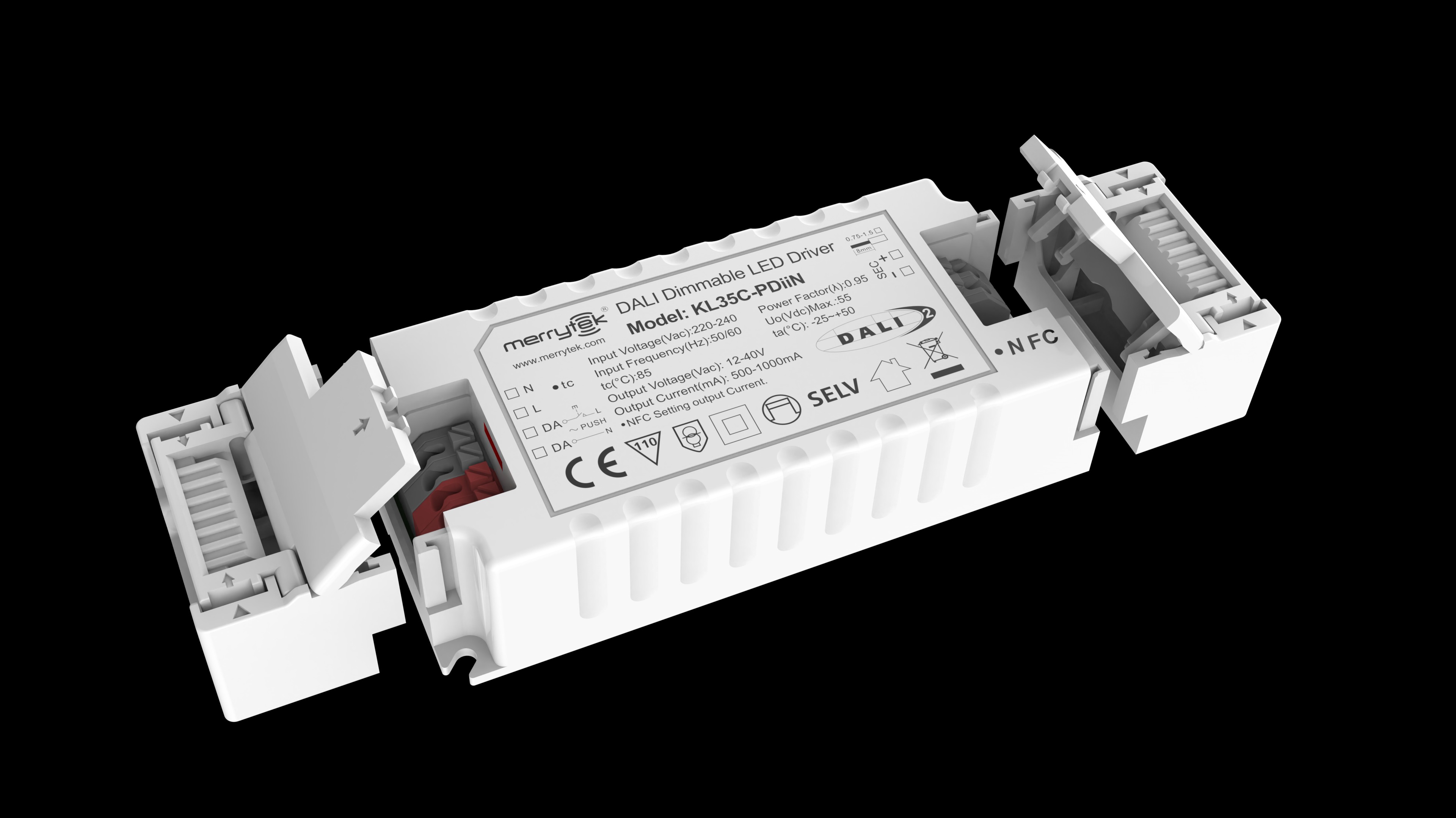

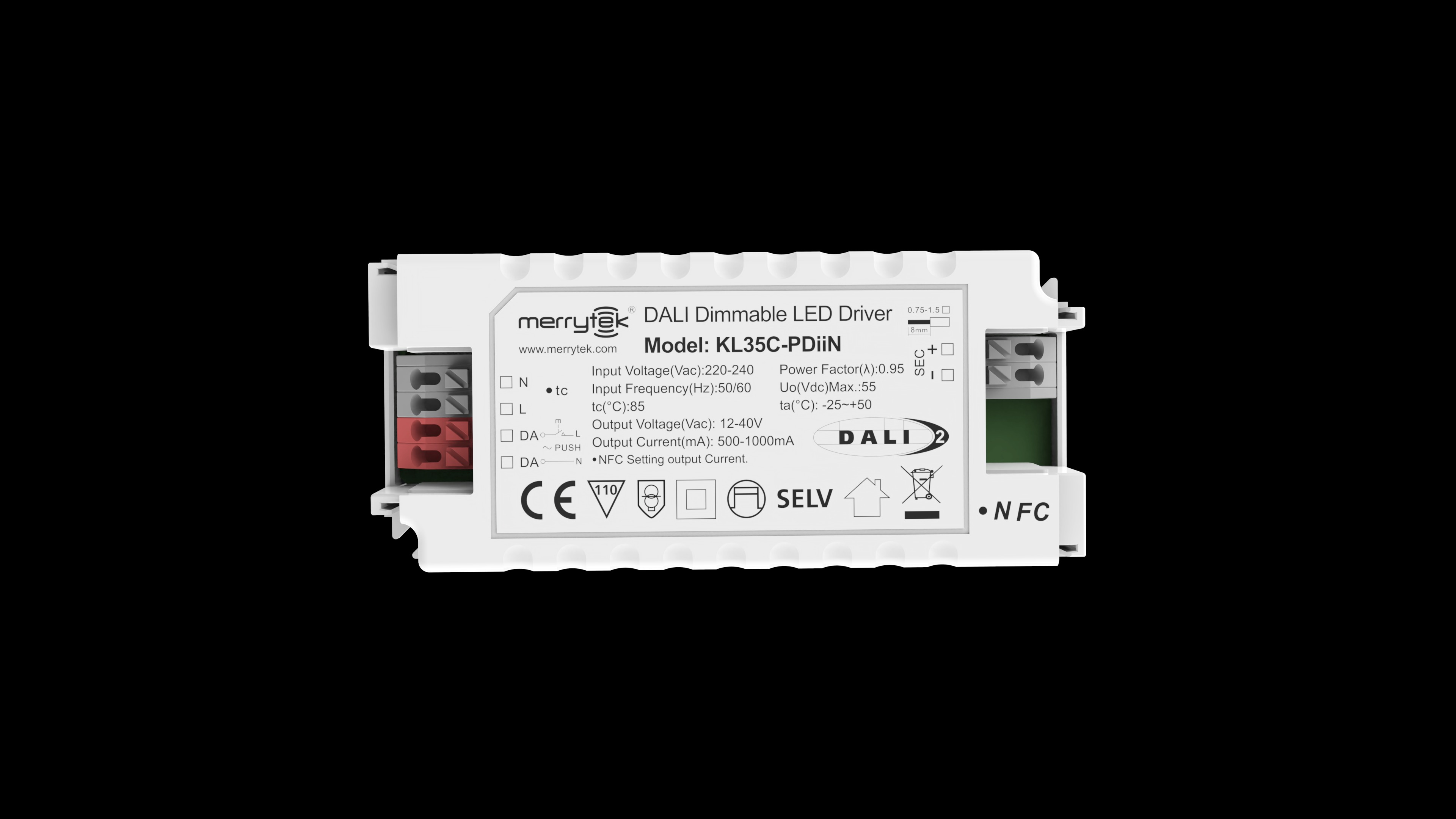

35W DALI2 और PUSH डिमिंग स्थिर करंट ड्राइवर NFC प्रोग्रामेबल एलईडी ड्राइवर 500-1050mA

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
Place of Origin Shenzhen, China
ब्रांड नाम Merrytek
प्रमाणन CE
Model Number KL35C-PDiiN
Minimum Order Quantity 100pcs
मूल्य बातचीत योग्य
Packaging Details white box+ Instructions Clapboard Outer Carton（K=A）
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 4-5 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 20,000pcs per month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Operating Voltage 220-240VAC 50Hz /60Hz Power Factor ≥0.95 @230VAC （Full load）
Stand-by Power ≤0.5W（@230Vac） Efficiency 87%Max. @230VAC （Full load）
Operating mode DALI2 dimming & PUSH dimming Installation dimension 136*42.5*24mm
Warranty 5 years Output constant current 500-1050mA
एक संदेश छोड़ें
उत्पाद विवरण

35W DALI2 & PUSH मंद स्थिर धारा ड्राइवर NFC प्रोग्राम योग्य एलईडी ड्राइवर 500-1050mA





[उत्पाद की विशेषता]

  • पूरे डिमिंग रेंज के लिए फ्लिपर मुक्त
  • स्टैंडबाय पावर 0.5W से कम
  • एक बटन दबाकर प्राथमिक डिमिंग
  • वायरलेस प्रोग्रामिंग के लिए एनएफसी प्रौद्योगिकी
  • अंतर्निहित DALI इंटरफेस DT6
  • केंद्रीय रूप से संचालित DC आपातकालीन ऑपरेशन DT19
  • सीएलओ मुआवजा
  • सुरक्षाः शॉर्ट सर्किट/अधिक तापमान/अधिक वोल्टेज
  • उच्च परिवेश तापमान के लिए वर्तमान को कम करना
  • मेमोरी फ़ंक्शन के साथ मंद दबाएँ
  • 5 साल की गारंटी

[पैरामीटर]

  सूक्ष्म श्रृंखला KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
इनपुट ऑपरेटिंग वोल्टेज 198-264Vac 50Hz/60Hz
नामित इनपुट वोल्टेज 220-240Vac 50Hz/60Hz
डीसी इनपुट वोल्टेज रेंज 200-240Vdc
इनपुट करंट 0.06A अधिकतम. 0.11ए मैक्स. 0.19ए मैक्स.
इनपुट इनरुश करंट <15A (आधा धारा पल्स चौड़ाई100μs) @230Vac
पावर फैक्टर ((@230V100% लोड) ≥ 0.9C ≥ 093 ≥ 095
कुल सामंजस्य विकृति विशिष्ट:15% (@230Vac, 100% भार)
स्टैंडबाय पावर ≤0.5W (@PUSH या DALI बंद होने पर 230Vac)
दक्षता ((@230Vac,100% भार) ८१% 86% ८७%
वायरिंग विधि 0.75 मिमी2 0.75-1.5 मिमी2

स्वचालित सर्किट ब्रेकर



 KL10C-PDiiN (तार में वर्तमान की गणना)
प्रकार बी10 बी13 बी16 बी20 B25 /
संख्या 40 50 65 85 100 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 70 90 110 140 170 220
KL20C-PDiiN (तार में वर्तमान की गणना)
प्रकार बी10 बी13 बी16 बी20 B25 /
संख्या 25 35 45 55 65 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 60 70 80 110 130 160
KL35C-PDiiN (तार में वर्तमान की गणना)
प्रकार बी10 बी13 बी16 बी20 B25 /
संख्या 25 30 40 50 60 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 40 55 60 80 105 130
आउटपुट ऑपरेटिंग मोड निरंतर धारा
भार प्रकार एलईडी
रिपल आवश्यकता (फ्लिपरिंग या फ्लिपरिंग-फ्री) फ्लिपर मानः पूरे डिमिंग रेंज के लिए 5% से कम
प्रारंभ समय <1s (@230Vac)
निर्बाध भार पर आउटपुट वोल्टेज 50 वी डीसी अधिकतम 55V डीसी अधिकतम। 55V डीसी अधिकतम।
लोड आउटपुट वोल्टेज रेंज 3-40V सीसी 12-40V DC 12-40V DC
पूर्ण भार पर आउटपुट शक्ति 10W 20W 35W
लोड आउटपुट करंट 150-350mA 100-550mA 500-1050mA
निरंतर धारा/वोल्टेज सटीकता निरंतर धारा सटीकता ± 5%
वायरिंग विधि 0.5 मिमी2 धक्का टर्मिनल, तार का क्रॉस सेक्शनः 0.75-1.5 मिमी2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (Max.lead length:20M)
धुंधलापन रेंज प्राथमिक पुश और डीएएलआई डिमिंगः 0%-100%
डीएएलआई डिमिंग DALI डिमिंग (Max.lead length:300M)
अपवादपीघुमावआरइक्विरमेंट तापमान पर आउटपुट
सुरक्षा		 हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((पूछ सकता है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((पूछ सकता है)

परिचालन

पर्यावरण

 ऑपरेटिंग तापमान/नमी -25°C~50°C आर्द्रता:85% (गैर संक्षेपण)
भंडारण तापमान/ आर्द्रता -40°C~80°C, आर्द्रता:10%~95%
अधिकतम केस टेम्प (Tc) 85°C

सुरक्षा

& ईएमसी

 ईएमसी मानक EN55015 EN61547 EN61000-3-2
डीएएलआई प्रोटोकॉल मानक IEC62386-102, IEC62386-207 DT6 251 252 253
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणन सीई
वोल्टेज का सामना करना 3750Vac, 5mA, 60s (इनपुट ¥L N-आउटपुट ¥SEC)
अन्य सुरक्षा का स्तर IP20
सुरक्षा का प्रकार वर्ग II
संयंत्र का प्रकार स्वतंत्र स्थापना और अंतर्निहित स्थापना
क्रिमिंग के साथ / 116*40.5*22 मिमी 136*42.5*24 मिमी
बिना क्रिमिंग के 64.5*40*23 मिमी 78*40.5*22 मिमी 96*42.5*24 मिमी
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन 15 इकाइयों अधिकतम.
पैकेजिंग की आवश्यकता पीई बैग+निर्देश+कपबोर्ड+बाहरी कार्डबोर्ड(K=A)
वजन (क्रिमिंग के साथ) / 86.9±5g 115.1±5g
वजन (बिना क्रिमिंग के) 54±5 ग्राम 100.5±5g 132.7±5g
जीवन 5 वर्ष @Ta पूर्ण भार
नोटः सभी मापदंडों का परीक्षण 230VAC के इनपुट वोल्टेज और 25 °C के वातावरण में किया जाता है जब तक कि निर्दिष्ट न हो।

[आयाम]



                          35W DALI2 और PUSH डिमिंग स्थिर करंट ड्राइवर NFC प्रोग्रामेबल एलईडी ड्राइवर 500-1050mA 0

[वायरिंग आरेख]



 35W DALI2 और PUSH डिमिंग स्थिर करंट ड्राइवर NFC प्रोग्रामेबल एलईडी ड्राइवर 500-1050mA 135W DALI2 और PUSH डिमिंग स्थिर करंट ड्राइवर NFC प्रोग्रामेबल एलईडी ड्राइवर 500-1050mA 2



चित्र Aडीएएलआईधुंधलामिंग                                                                    अंजीरबीडिम दबाएँमिंग



[डिसेटिंग और डिमिंग वक्र]

35W DALI2 और PUSH डिमिंग स्थिर करंट ड्राइवर NFC प्रोग्रामेबल एलईडी ड्राइवर 500-1050mA 335W DALI2 और PUSH डिमिंग स्थिर करंट ड्राइवर NFC प्रोग्रामेबल एलईडी ड्राइवर 500-1050mA 4



[वर्तमान अनुरूप वोल्टेज]

KL35C-PDiiN
धारा ((mA) पोमाक्स ((W) Uout ((V)
500 20.0 3~ 40
550 22.0 3~ 40
600 24.0 3~ 40
650 26.0 3~ 40
700 28.0 3~ 40
750 30.0 3~ 40
800 32.0 3~ 40
850 34.0 3~ 40
900 35.1 3~ 39
950 35.2 3~ 37
1000 35.0 3~ 35
1050 34.7 3~ 33

एलईडी फिक्स्चर मॉडल का चयन करते समय विशिष्ट वर्तमान डेटा सेट संदर्भ के लिए हैं। 1mA चरणों में समायोजित मोबाइल एपीपी का उपयोग करके एनएफसी द्वारा अधिक वर्तमान स्तर निर्धारित किए जा सकते हैं।

35W DALI2 और PUSH डिमिंग स्थिर करंट ड्राइवर NFC प्रोग्रामेबल एलईडी ड्राइवर 500-1050mA 5

Merrytek NFC डाउनलोड करने के लिए कोड स्कैन करें



[चालू/बंद और मंदीकरण कार्य का वर्णन]

A. PUSH स्विच को शॉर्ट प्रेस करें (शॉर्ट प्रेस समय 0.1s-1s), LED ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंगः पुश स्विच (1s-8s) दबाकर रखें। एलईडी ड्राइवर 1-100% की डिमिंग रेंज के साथ डिमिंग, ब्राइटनिंग या दोनों प्राप्त कर सकता है।

C. मेमोरी: PUSH डिमिंग में डिमिंग मेमोरी फंक्शन होता है।

डी. डिमिंग सिंक्रनाइज़ेशन: एक ही पुश स्विच से जुड़ी शक्ति को पुश स्विच को 15 सेकंड से अधिक समय तक दबाकर दबाकर सिंक्रनाइज़ किया जा सकता है

ई. डीएएलआई डिमिंग मोडः बिजली की आपूर्ति को डीएएलआई प्रणाली से कनेक्ट करें, और इसे डीएएलआई होस्ट द्वारा डिमिंग किया जा सकता है। डिमिंग रेंज 0-100% है।



[आवश्यक बातें एप्रवृत्ति]

1) इनपुट पावर चालू करने से पहले एलईडी ड्राइवर को लोड से जोड़ा जाना चाहिए; अन्यथा एलईडी ड्राइवर क्षतिग्रस्त हो सकता है।

2) एलईडी ड्राइव इनपुट बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।

3) एनएफसी के माध्यम से मापदंडों को सेट करने से पहले, कृपया सुनिश्चित करें कि ड्राइवर बंद है।
