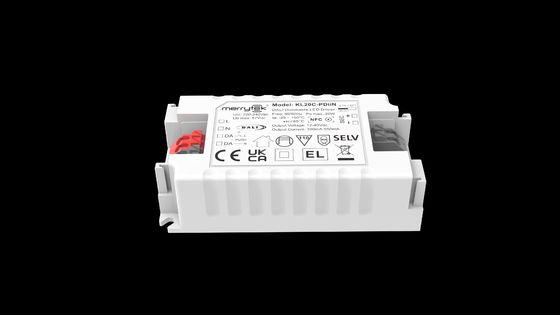

20W DALI2 DT6 500mA स्थिर धारा LED ड्राइवर NFC प्रोग्रामेबल, 5 साल की वारंटी अवधि के साथ

  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या KL20C-PDIIN
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण सफ़ेद बॉक्स+ निर्देश क्लैपबोर्ड बाहरी कार्टन (K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता प्रति माह 20,000 पीसी

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
प्रचालन वोल्टेज 220-240Vac 50Hz /60Hz ऊर्जा घटक ≥0.93 @230VAC） पूर्ण लोड）
स्टैंडबाय पावर ≤0.5W（@230Vac） दक्षता अधिकतम 86% @230VAC (पूर्ण भार)
संचालन विधा Dali2 डिमिंग और पुश डिमिंग स्थापना आयाम 116*40.5*22 मिमी
वारंटी 5 वर्ष आउटपुट निरंतर धारा 100-550ma
प्रमुखता देना

500mA निरंतर धारा एलईडी ड्राइवर

,

20W निरंतर धारा एलईडी ड्राइवर

,

एनएफसी प्रोग्राम करने योग्य निरंतर धारा एलईडी ड्राइवर
एक संदेश छोड़ें
उत्पाद विवरण

20W DALI2 DT6 500ma निरंतर करंट एलईडी ड्राइवर एनएफसी प्रोग्राम करने योग्य 5 साल की वारंटी अवधि के साथ





     [उत्पाद सुविधा]

  • पूरी डिमिंग रेंज के लिए झिलमिलाहट-मुक्त
  • 0.5W से कम स्टैंड-बाय पावर
  • एक पुश बटन के साथ प्राथमिक डिमिंग
  • वायरलेस प्रोग्रामिंग के लिए एनएफसी तकनीक
  • अंतर्निहित DALI इंटरफ़ेस DT6
  • केंद्रीय रूप से आपूर्ति की गई DC आपातकालीन संचालन DT19
  • सीएलओ मुआवजा
  • सुरक्षा: शॉर्ट सर्किट / अधिक तापमान / अधिक वोल्टेज
  • उच्च परिवेश तापमान के लिए करंट को कम करना
  • मेमोरी फ़ंक्शन के साथ पुश डिम
  • 5 साल की वारंटी

[पैरामीटर]

  माइक्रो श्रृंखला KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
इनपुट ऑपरेटिंग वोल्टेज 198-264Vac 50Hz/60Hz
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz/60Hz
DC इनपुट वोल्टेज रेंज 200-240Vdc
इनपुट करंट 0.06A अधिकतम। 0.11A अधिकतम। 0.19A अधिकतम।
इनपुट इनरश करंट <15A (आधा करंट पल्स चौड़ाई 100μs) @230Vac
पावर फैक्टर (@230V100% लोड) ≥ 0.9C ≥ 0.93 ≥ 0.95
कुल हार्मोनिक विरूपण विशिष्ट: 15% (@230Vac, 100% लोड)
स्टैंड-बाय पावर ≤0.5W (@230Vac जब PUSH या DALI बंद हो)
दक्षता (@230Vac, 100% लोड) 81% 86% 87%
वायरिंग विधि 0.75mm2 0.75-1.5mm2

स्वचालित सर्किट ब्रेकर



 KL10C-PDiiN (तार में करंट की गणना करें)
प्रकार B10 B13 B16 B20 B25 /
संख्या 40 50 65 85 100 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 70 90 110 140 170 220
KL20C-PDiiN (तार में करंट की गणना करें)
प्रकार B10 B13 B16 B20 B25 /
संख्या 25 35 45 55 65 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 60 70 80 110 130 160
KL35C-PDiiN (तार में करंट की गणना करें)
प्रकार B10 B13 B16 B20 B25 /
संख्या 25 30 40 50 60 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 40 55 60 80 105 130
आउटपुट ऑपरेटिंग मोड निरंतर करंट
लोड प्रकार एलईडी
रिपल आवश्यकता (झिलमिलाहट या झिलमिलाहट-मुक्त) झिलमिलाहट मान: पूरी डिमिंग रेंज के लिए 5% से कम
शुरू होने का समय <1s (@230Vac)
नो-लोड आउटपुट वोल्टेज 50V DC अधिकतम। 55V DC अधिकतम। 55V DC अधिकतम।
लोड आउटपुट वोल्टेज रेंज 3-40V DC 12-40V DC 12-40V DC
पूर्ण लोड आउटपुट पावर 10W 20W 35W
लोड आउटपुट करंट 150-350mA 100-550mA 500-1050mA
निरंतर करंट/वोल्टेज परिशुद्धता निरंतर करंट परिशुद्धता ±5%
वायरिंग विधि 0.5mm2 पुश टर्मिनल, तार क्रॉस सेक्शन: 0.75-1.5mm2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (अधिकतम लीड लंबाई: 20M)
डिमिंग रेंज प्राथमिक पुश & DALI डिमिंग: 0%-100%
DALI डिमिंग DALI डिमिंग (अधिकतम लीड लंबाई: 300M)
अपवादProtectionRequirements आउटपुट अधिक तापमान
सुरक्षा		 हाँ, बिना स्व-पुनर्प्राप्ति फ़ंक्शन के (पूछताछ की जा सकती है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, बिना स्व-पुनर्प्राप्ति फ़ंक्शन के (पूछताछ की जा सकती है)

ऑपरेटिंग

पर्यावरण

 ऑपरेटिंग तापमान/ आर्द्रता -25℃~50℃ आर्द्रता: 85% (गैर-संघनक)
भंडारण तापमान/ आर्द्रता -40℃~80℃, आर्द्रता: 10%–95%
अधिकतम। केस तापमान (Tc) 85℃

सुरक्षा

& EMC

 EMC मानक EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI प्रोटोकॉल मानक IEC62386-102, IEC62386-207 DT6 251 252 253
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणीकरण CE
वोल्टेज का सामना करें 3750Vac, 5mA, 60s (इनपुट “L N”- आउटपुट “SEC”)
अन्य सुरक्षा की डिग्री IP20
सुरक्षा का प्रकार कक्षा II
स्थापना प्रकार स्वतंत्र स्थापना और अंतर्निहित स्थापना
क्रिमिंग के साथ / 116*40.5*22mm 136*42.5*24mm
क्रिमिंग के बिना 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन 15 यूनिट अधिकतम।
पैकेजिंग आवश्यकता PE बैग+निर्देश+क्लैपबोर्ड+बाहरी कार्टन (K=A)
वजन (क्रिमिंग के साथ) / 86.9±5g 115.1±5g
वजन (क्रिमिंग के बिना) 54±5g 100.5±5g 132.7±5g
जीवन 5 वर्ष @Ta पूर्ण लोड
नोट: सभी पैरामीटर 230VAC के इनपुट वोल्टेज और 25 °C के वातावरण में परीक्षण किए जाते हैं जब तक कि निर्दिष्ट न हो।

[आयाम]



                          20W DALI2 DT6 500mA स्थिर धारा LED ड्राइवर NFC प्रोग्रामेबल, 5 साल की वारंटी अवधि के साथ 0

[वायरिंग आरेख]



 20W DALI2 DT6 500mA स्थिर धारा LED ड्राइवर NFC प्रोग्रामेबल, 5 साल की वारंटी अवधि के साथ 120W DALI2 DT6 500mA स्थिर धारा LED ड्राइवर NFC प्रोग्रामेबल, 5 साल की वारंटी अवधि के साथ 2



                            चित्र ADALIमंदming                                                                    चित्र।Bपुश मंदming



[डेरेटिंग और डिमिंग वक्र]

20W DALI2 DT6 500mA स्थिर धारा LED ड्राइवर NFC प्रोग्रामेबल, 5 साल की वारंटी अवधि के साथ 320W DALI2 DT6 500mA स्थिर धारा LED ड्राइवर NFC प्रोग्रामेबल, 5 साल की वारंटी अवधि के साथ 4



[वर्तमान संगत वोल्टेज]

KL20C-PDiiN
करंट(mA) Pomax(W) Uout(V)
100 4.0 12~ 40
150 6.0 12~ 40
200 8.0 12~ 40
250 10.0 12~ 40
300 12.0 12~ 40
350 14.0 12~ 40
400 16.0 12~ 40
450 18.0 12~ 40
500 20.0 12~ 40
550 19.8 12~ 36



एलईडी फिक्स्चर मॉडल का चयन करते समय विशिष्ट करंट डेटा सेट संदर्भ के लिए हैं। मोबाइल एपीपी का उपयोग करके एनएफसी द्वारा अधिक करंट स्तर सेट किए जा सकते हैं जो 1mA चरणों में समायोज्य है।

20W DALI2 DT6 500mA स्थिर धारा LED ड्राइवर NFC प्रोग्रामेबल, 5 साल की वारंटी अवधि के साथ 5

Merrytek NFC डाउनलोड करने के लिए कोड स्कैन करें



[चालू/बंद और डिमिंग ऑपरेशन का विवरण]

A. PUSH स्विच को छोटा दबाएं (छोटा प्रेस समय 0.1s-1s), एलईडी ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंग: PUSH स्विच को दबाकर रखें (1s-8s)। एलईडी ड्राइवर डिमिंग, ब्राइटनिंग, या दोनों को प्राप्त कर सकता है, जिसमें 1-100% की डिमिंग रेंज होती है।

C. मेमोरी: PUSH डिमिंग में डिमिंग मेमोरी फ़ंक्शन होता है।

D. डिमिंग सिंक्रनाइज़ेशन: एक ही PUSH स्विच से जुड़े पावर को 15s से अधिक समय तक PUSH स्विच को दबाकर और होल्ड करके सिंक्रनाइज़ किया जा सकता है

E. DALI डिमिंग मोड: बिजली की आपूर्ति को DALI सिस्टम से कनेक्ट करें, और इसे DALI होस्ट द्वारा डिम किया जा सकता है। डिमिंग रेंज 0-100% है।



[आवश्यक मामले Attention]

1) इनपुट पावर चालू करने से पहले एलईडी ड्राइवर को लोड से जोड़ा जाना चाहिए; अन्यथा, एलईडी ड्राइवर क्षतिग्रस्त हो सकता है।

2) एलईडी ड्राइव इनपुट के बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।

3) एनएफसी के माध्यम से पैरामीटर सेट करने से पहले, कृपया सुनिश्चित करें कि ड्राइवर बंद है।
