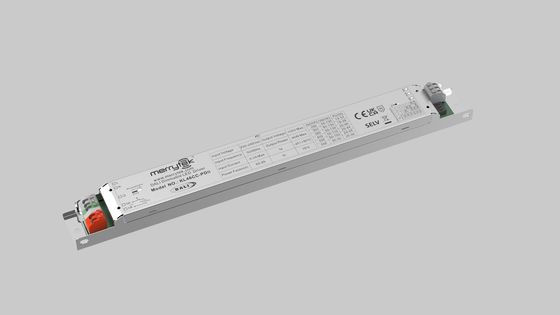

46W DALI DT8 डिममेबल एलईडी पावर सप्लाई जिसमें 50-130Vdc आउटपुट और कई आउटपुट करंट 250-500mA हैं और 5 साल की वारंटी है

  • 46W DALI DT8 dimmable led power supply with 50-130Vdc output and multiple output current 250-500mA and 5 years warranty
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या KL46CC-PDII1
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण सफ़ेद बॉक्स+ निर्देश क्लैपबोर्ड बाहरी कार्टन (K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता प्रति माह 20,000 पीसी

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
प्रचालन वोल्टेज 220-240Vac 50Hz /60Hz ऊर्जा घटक ≥0.95 @230VAC (पूर्ण लोड)
स्टैंडबाय पावर ≤0.5W（@230Vac） दक्षता 85%अधिकतम। @230VAC） पूर्ण लोड）
संचालन विधा DALI2 डिमिंग & रंग तापमान परिवर्तन & पुश डिमिंग स्थापना आयाम 284*30*20.5 मिमी
वारंटी 5 वर्ष आउटपुट निरंतर धारा 250-500ma
एक संदेश छोड़ें
उत्पाद विवरण

46W DALI DT8 डिमेबल एलईडी पावर सप्लाई जिसमें 50-130Vdc आउटपुट और कई आउटपुट करंट 250-500mA और 5 साल की वारंटी है





     [उत्पाद सुविधा]

  • पूरी डिमिंग रेंज के लिए झिलमिलाहट-मुक्त
  • 0.5W से कम स्टैंड-बाय पावर
  • एक पुश बटन के साथ प्राथमिक डिमिंग
  • अंतर्निहित DALI इंटरफ़ेस DT8
  • सुरक्षा: शॉर्ट सर्किट / अधिक तापमान / अधिक वोल्टेज
  • उच्च परिवेश तापमान के लिए करंट को कम करना
  • मेमोरी फ़ंक्शन के साथ पुश डिम
  • 5 साल की वारंटी

[पैरामीटर]

इनपुट ऑपरेटिंग वोल्टेज 198-264VAC 50Hz /60Hz
रेटेड इनपुट वोल्टेज 220-240VAC 50Hz /60Hz
DC इनपुट वोल्टेज रेंज 200-240VDC
इनपुट करंट 0.25A अधिकतम।
इनपुट इनरश करंट <15A (आधा करंट पल्स चौड़ाई 100US) @230VAC
पावर फैक्टर ≥0.95 @230VAC (पूर्ण भार)
कुल हार्मोनिक विरूपण विशिष्ट: 15% (@230Vac, 100% लोड)
स्टैंड-बाय पावर ≤0.5W(@230Vac)
दक्षता 85% अधिकतम। @230VAC (पूर्ण भार)
वायरिंग विधि पुश टर्मिनल, वायर क्रॉस सेक्शन: 0.75-1.5mm2

स्वचालित सर्किट ब्रेकर

(तार में करंट की गणना करें)

 प्रकार B10 B13 B16 B20 B25 /
संख्या 20 25 30 40 50 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 30 43 50 60 80 100
आउटपुट ऑपरेटिंग मोड स्थिर करंट
लोड प्रकार एलईडी
रिपल आवश्यकता (झिलमिलाहट या झिलमिलाहट-मुक्त) झिलमिलाहट मान: पूरी डिमिंग रेंज के लिए 2% से कम
स्टार्ट-अप समय <1s (@230Vac)
नो-लोड आउटपुट वोल्टेज 150VDC अधिकतम।
लोड आउटपुट वोल्टेज रेंज 50-130VDC
पूर्ण भार आउटपुट पावर 46W अधिकतम।
लोड आउटपुट करंट 250~500mA : विवरण के लिए
स्थिर करंट/वोल्टेज परिशुद्धता स्थिर करंट परिशुद्धता ±5%
वायरिंग विधि पुश टर्मिनल, वायर क्रॉस सेक्शन: 0.75-1.5mm2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (अधिकतम लीड लंबाई: 20M)
डिमिंग रेंज प्राथमिक पुश और DALI डिमिंग: 2%-100%
DALI डिमिंग DALI डिमिंग (अधिकतम लीड लंबाई: 300M)
अपवादPसुरक्षाRआवश्यकताएँ आउटपुट अधिक तापमान
सुरक्षा		 हाँ, बिना स्वतः-पुनर्प्राप्ति फ़ंक्शन के (पूछताछ की जा सकती है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, बिना स्वतः-पुनर्प्राप्ति फ़ंक्शन के (पूछताछ की जा सकती है)

ऑपरेटिंग

पर्यावरण

 ऑपरेटिंग तापमान/ आर्द्रता -25℃~50℃ आर्द्रता: 85% (गैर-संघनक)
भंडारण तापमान/ आर्द्रता -40℃~80℃, आर्द्रता: 10%–95%
अधिकतम केस तापमान (Tc) 85℃

सुरक्षा

& EMC

 EMC मानक EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI प्रोटोकॉल मानक IEC62386-101 / 102 / 207 DT6 / 209 DT8
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणीकरण CE
वोल्टेज का सामना करें 3750Vac, 5mA, 60s (इनपुट “L N”- आउटपुट “SEC”)
अन्य सुरक्षा की डिग्री IP20
सुरक्षा का प्रकार कक्षा I
अंतर्निहित स्थापना 284*30*20.5mm
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन 15 यूनिट अधिकतम।
पैकेजिंग आवश्यकता PE बैग+सफेद बॉक्स+निर्देश+क्लैपबोर्ड+बाहरी कार्टन(K=A)
वज़न 200g
जीवन 5 वर्ष @Ta पूर्ण भार
नोट: सभी पैरामीटर 230VAC और 25 °C वातावरण के इनपुट वोल्टेज पर परीक्षण किए जाते हैं, जब तक कि निर्दिष्ट न हो।

[आयाम]



                          46W DALI DT8 डिममेबल एलईडी पावर सप्लाई जिसमें 50-130Vdc आउटपुट और कई आउटपुट करंट 250-500mA हैं और 5 साल की वारंटी है 0

[वायरिंग आरेख]



 46W DALI DT8 डिममेबल एलईडी पावर सप्लाई जिसमें 50-130Vdc आउटपुट और कई आउटपुट करंट 250-500mA हैं और 5 साल की वारंटी है 146W DALI DT8 डिममेबल एलईडी पावर सप्लाई जिसमें 50-130Vdc आउटपुट और कई आउटपुट करंट 250-500mA हैं और 5 साल की वारंटी है 2



                            चित्र A DALI मंदing                                                                    चित्र।B पुश मंदing



[डीरेटिंग]

46W DALI DT8 डिममेबल एलईडी पावर सप्लाई जिसमें 50-130Vdc आउटपुट और कई आउटपुट करंट 250-500mA हैं और 5 साल की वारंटी है 3

[डिमिंग वक्र]

46W DALI DT8 डिममेबल एलईडी पावर सप्लाई जिसमें 50-130Vdc आउटपुट और कई आउटपुट करंट 250-500mA हैं और 5 साल की वारंटी है 446W DALI DT8 डिममेबल एलईडी पावर सप्लाई जिसमें 50-130Vdc आउटपुट और कई आउटपुट करंट 250-500mA हैं और 5 साल की वारंटी है 5



[वर्तमान संगत वोल्टेज]



वर्तमान (mA) DIP Pomax(W) Uout(V)
1 2 3
250 - - - 33 50～ 130
300 चालू - - 39 50～ 130
350 - चालू - 46 50～ 130
400 चालू चालू - 44 50～ 110
450 चालू - चालू 45 50～ 100
500 चालू चालू चालू 46 50～ 92



[चालू/बंद और डिमिंग ऑपरेशन का विवरण]

A. पुश स्विच को छोटा दबाएं (छोटा प्रेस समय 0.1S-1S), एलईडी ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंग: पुश स्विच को दबाकर रखें (1S-8S), एलईडी ड्राइवर डिमिंग, ब्राइटनिंग या डिमिंग प्राप्त कर सकता है, डिमिंग रेंज 2-100% है।

C. रंग तापमान समायोजन:

चरण 1, पुश लाइट बंद कर देता है; चरण 2, वर्तमान चमक से शुरू होने वाले रंग तापमान को समायोजित करने के लिए पुश को दबाकर रखें; पुश छोड़ें, फिर से पुश को दबाकर रखें, और विपरीत दिशा में रंग तापमान को समायोजित करें; 5 सेकंड तक कोई ऑपरेशन नहीं, रंग समायोजन मोड से बाहर निकलें।

D. मेमोरी: पुश डिमिंग में डिमिंग मेमोरी फ़ंक्शन होता है।

E. डिमिंग सिंक्रनाइज़ेशन: एक ही पुश स्विच से जुड़े पावर को 15S से अधिक समय तक पुश स्विच को दबाकर और होल्ड करके सिंक्रनाइज़ किया जा सकता है

F. DALI डिमिंग मोड: बिजली की आपूर्ति को DALI सिस्टम से कनेक्ट करें, और इसे DALI होस्ट द्वारा डिम किया जा सकता है। डिमिंग रेंज 0-100% है।



[आवश्यक मामले Attention]

1) इनपुट पावर चालू करने से पहले एलईडी स्ट्रिंग को लोड से जोड़ा जाना चाहिए; अन्यथा, एलईडी स्ट्रिंग क्षतिग्रस्त हो सकती है।

2) एलईडी ड्राइव इनपुट के बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।
