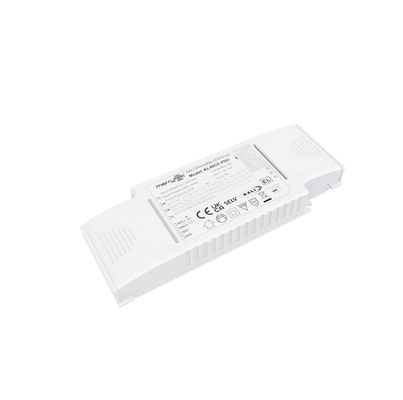

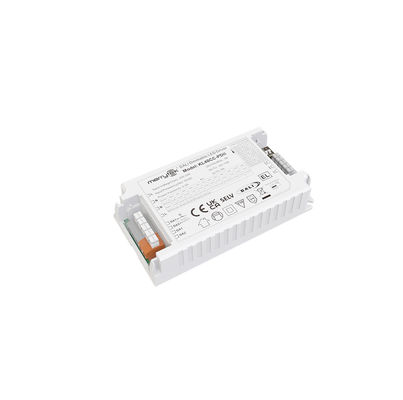

40W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या KL40CC-PDII
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण सफ़ेद बॉक्स+ निर्देश क्लैपबोर्ड बाहरी कार्टन (K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता प्रति माह 20,000 पीसी

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
प्रचालन वोल्टेज 220-240Vac 50Hz /60Hz ऊर्जा घटक ≥0.95 @230VAC (पूर्ण लोड)
स्टैंडबाय पावर ≤0.5W（@230Vac） दक्षता अधिकतम 86% @230VAC (पूर्ण भार)
संचालन विधा DALI DT8, आपातकालीन ऑपरेशन DT19 स्थापना आयाम 180*67*24 मिमी
घर निर्माण की सामग्री प्लास्टिक जीवनभर 50000h @Ta पूर्ण भार
एक संदेश छोड़ें
उत्पाद विवरण

40W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर





[उत्पाद की विशेषता]

  • पूरे डिमिंग रेंज के लिए फ्लिपर मुक्त
  • स्टैंडबाय पावर 0.5W से कम
  • एक बटन दबाकर प्राथमिक डिमिंग
  • अंतर्निहित DALI इंटरफेस DT8
  • केंद्रीय रूप से संचालित DC आपातकालीन ऑपरेशन DT19
  • सुरक्षाः शॉर्ट सर्किट/अधिक तापमान/अधिक वोल्टेज
  • उच्च परिवेश तापमान के लिए वर्तमान को कम करना
  • मेमोरी फ़ंक्शन के साथ मंद दबाएँ
  • 5 साल की गारंटी



  • पैरामीटर
इनपुट ऑपरेटिंग वोल्टेज 198-264VAC 50Hz /60Hz
नामित इनपुट वोल्टेज 220-240VAC 50Hz /60Hz
डीसी इनपुट वोल्टेज रेंज 200-240 वीडीसी
इनपुट करंट 0.21ए मैक्स.
इनपुट इनरुश करंट <15A (आधा करंट पल्स चौड़ाई 100US) @230VAC
शक्ति कारक ≥0.95 @230VAC (पूर्ण भार)
कुल सामंजस्य विकृति विशिष्टः 13% (@230Vac, 100% भार)
स्टैंडबाय पावर ≤0.5W ((@230Vac)
दक्षता अधिकतम 86% @230VAC (पूर्ण भार)
वायरिंग विधि धक्का टर्मिनल, तार का क्रॉस सेक्शनः 0.75- 1.5 मिमी2
लूप-इन और लूप-आउट मात्रा 22PCS ((@230Vac)

स्वचालित सर्किट ब्रेकर

(तार में वर्तमान की गणना)

 प्रकार बी10 बी13 बी16 बी20 B25 /
संख्या 20 25 30 45 50 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 35 48 55 70 90 110
आउटपुट ऑपरेटिंग मोड निरंतर धारा
भार प्रकार एलईडी
रिपल आवश्यकता (फ्लिपिंग या फ्लिपिंग मुक्त) फ्लिपकार मानः पूरे डिमिंग रेंज के लिए 2% से कम
प्रारंभ समय <0.7s (@230Vac) <0.5s (@ डीसी इनपुट)
निर्बाध भार पर आउटपुट वोल्टेज 68 वीडीसी अधिकतम.
लोड आउटपुट वोल्टेज रेंज 12-50 वीडीसी
पूर्ण भार पर आउटपुट शक्ति 40W अधिकतम।
लोड आउटपुट करंट 500~1050mA: विवरण के लिए
आउटपुट निरंतर धारा/वोल्टेज सटीकता निरंतर धारा सटीकता ± 5%
वायरिंग विधि धक्का टर्मिनल, तार का क्रॉस सेक्शनः 0.75- 1.5 मिमी2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (अधिकतम. लीड लंबाईः 20 एम)
1-10V डिमिंग नहीं
धुंधलापन रेंज प्राथमिक पुश और डीएएलआई डिमिंगः 0%-100%
पोटेंशियोमीटर नहीं
डीएएलआई डिमिंग डीएएलआई डिमिंग (अधिकतम. लीड लंबाईः 300 एम)
अपवादपीघुमावआरइक्विरमेंट तापमान पर आउटपुट
सुरक्षा		 हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((पूछ सकता है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((पूछ सकता है)

परिचालन

पर्यावरण

 ऑपरेटिंग तापमान/नमी -25°C~50°C आर्द्रता:85% (गैर संक्षेपण)
भंडारण तापमान/ आर्द्रता -40°C~80°C, आर्द्रता:10%~95%
अधिकतम केस टेम्प (Tc) 85°C

सुरक्षा

& ईएमसी

 ईएमसी मानक EN55015 EN61547 EN61000-3-2
डीएएलआई प्रोटोकॉल मानक IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणन सीई
वोल्टेज का सामना करना 3750Vac, 5mA, 60s (इनपुट ¥L N-आउटपुट ¥SEC)
अन्य सुरक्षा का स्तर IP20
सुरक्षा का प्रकार वर्ग II
अंतर्निहित स्थापना 120*64.8*24 मिमी
स्वतंत्र संयंत्र 179.6*66.9*24 मिमी
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन 15 इकाइयों अधिकतम.
पैकेजिंग की आवश्यकता सफेद बॉक्स + निर्देश क्लैपबोर्ड बाहरी कार्टन ((K=A)
वजन 150 ग्राम
जीवन 5 वर्ष @Ta पूर्ण भार
नोटः सभी मापदंडों का परीक्षण 230VAC के इनपुट वोल्टेज और 25 °C के वातावरण में किया जाता है जब तक कि अन्यथा निर्दिष्ट न हो।
  • आयाम (इकाईः मिमी)

40W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर 040W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर 1





  • वायरिंग आरेख

 40W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर 240W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर 3



चित्र Aडीएएलआईधुंधलामिंग                                                                                     अंजीरबीडिम दबाएँमिंग



  • घटाना

40W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर 4



  • मंदी वक्र और सीमा

 40W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर 540W DALI2 DT8 डिम करने योग्य एलईडी ड्राइवर डीआईपी स्विच करते समय वर्तमान 500mA से 1050mA तक स्थिर 6



  • वर्तमान गियर सेटिंग:
वर्तमान (mA) डीआईपी पोमाक्स ((W) Uout ((V)
1 2 3 4
500 - - - - 25.0 12 ¢ 50
550 चालू - - - 27.5 12 ¢ 50
600 - चालू - - 30.0 12 ¢ 50
650 चालू चालू - - 32.5 12 ¢ 50
700 - - चालू - 35.0 12 ¢ 50
750 चालू - चालू - 37.5 12 ¢ 50
800 - चालू चालू - 40.0 12 ¢ 50
850 - चालू चालू - 40.0 12 ¢ 47
900 - - चालू चालू 39.6 12 ¢ 44
950 चालू - चालू चालू 39.9 12 ¢ 42
1000 - चालू चालू चालू 40.0 12 ¢ 40
1050 चालू चालू चालू चालू 39.9 12 ¢ 38
  • चालू/बंद और मंदीकरण कार्य का वर्णन

A. PUSH स्विच (short press time 0.1S-1S) को शॉर्ट प्रेस करें, एलईडी ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंगः पुश स्विच (1S-8S) दबाकर रखें, एलईडी ड्राइवर डिमिंग, ब्राइटनिंग या डिमिंग प्राप्त कर सकता है, डिमिंग रेंज 2-100% है।

C. मेमोरी: PUSH डिमिंग में डिमिंग मेमोरी फंक्शन होता है।

डी. डिमिंग सिंक्रनाइज़ेशन: एक ही पुश स्विच से जुड़ी पावर को पुश स्विच को 15 सेकंड से अधिक समय तक दबाकर पकड़कर सिंक्रनाइज़ किया जा सकता है

ई. डीएएलआई डिमिंग मोडः बिजली की आपूर्ति को डीएएलआई प्रणाली से कनेक्ट करें, और इसे डीएएलआई होस्ट द्वारा डिमिंग किया जा सकता है। डिमिंग रेंज 0-100% है।



  • एप्रवृत्तिs

1) इनपुट पावर चालू करने से पहले ड्राइवर को फिक्स्चर से जोड़ा जाना चाहिए, अन्यथा फिक्स्चर क्षतिग्रस्त हो सकते हैं।
