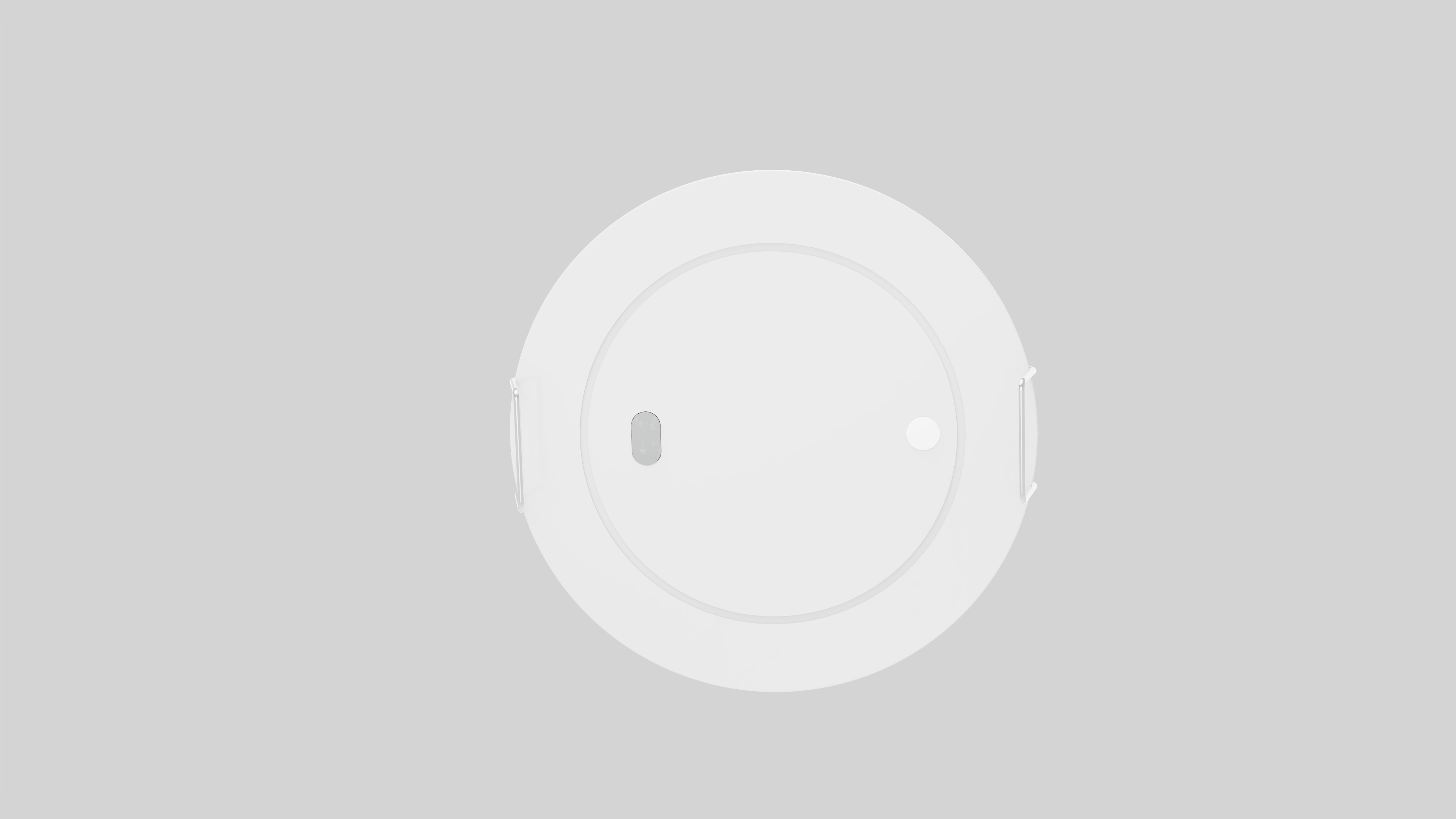

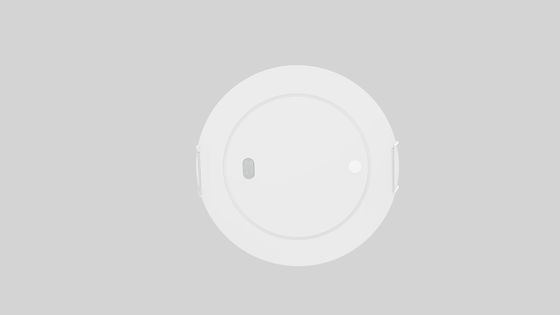

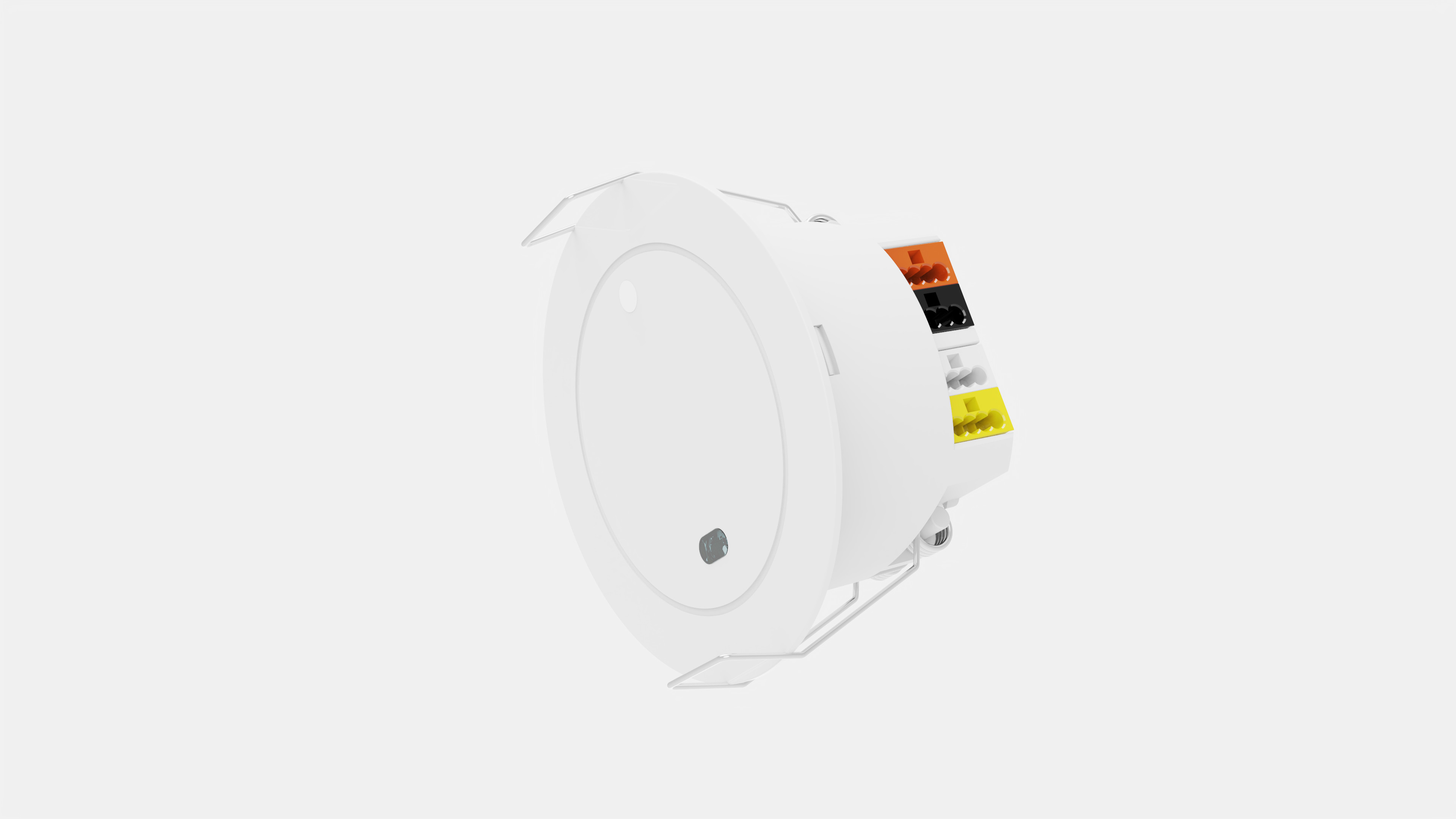

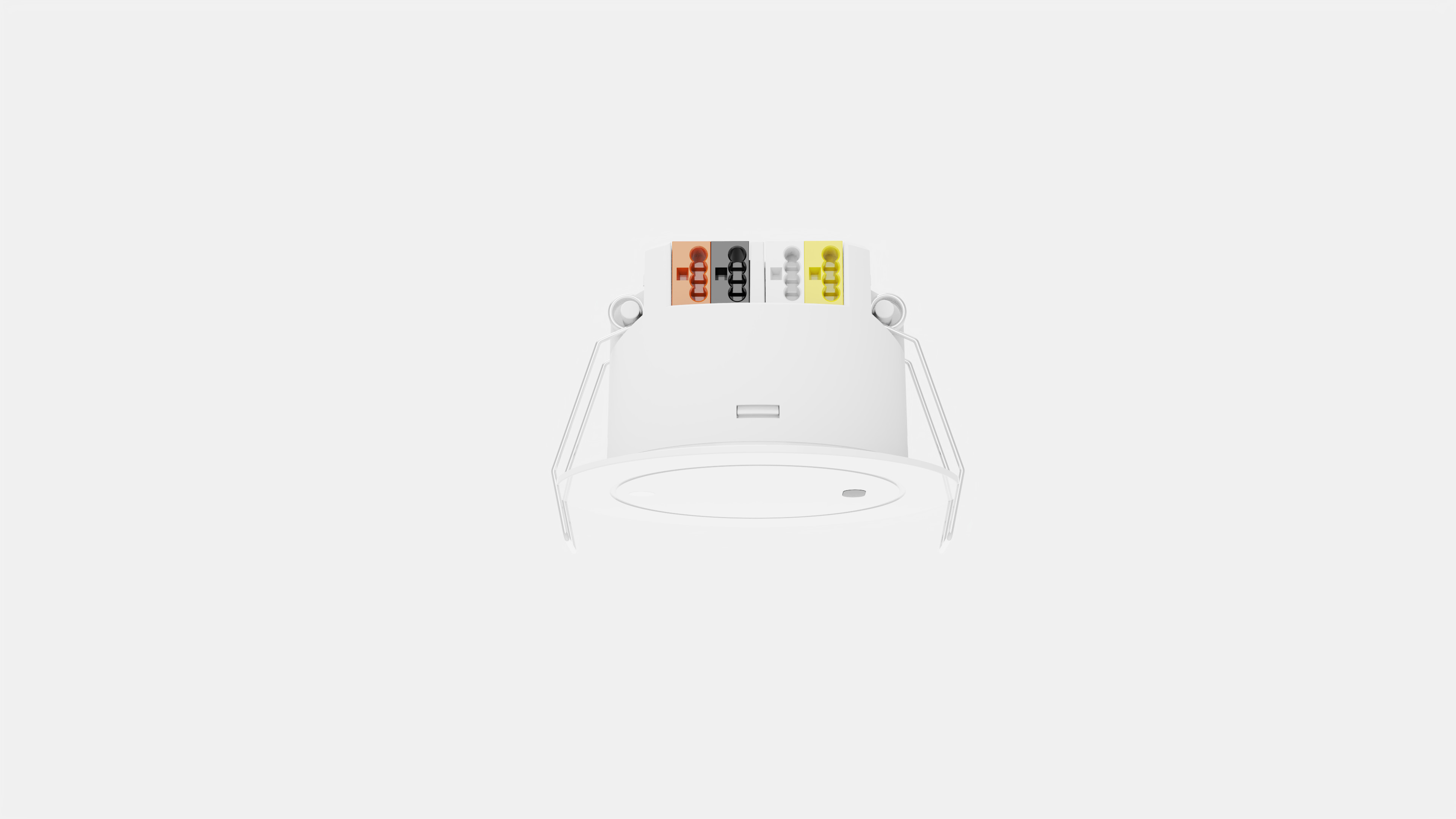

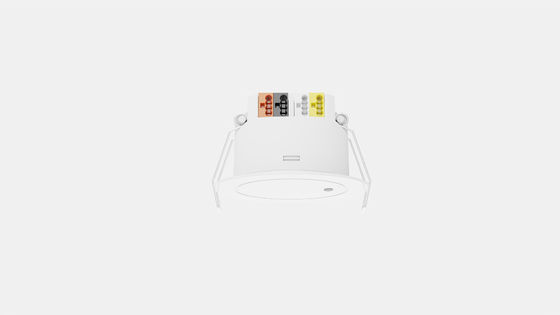

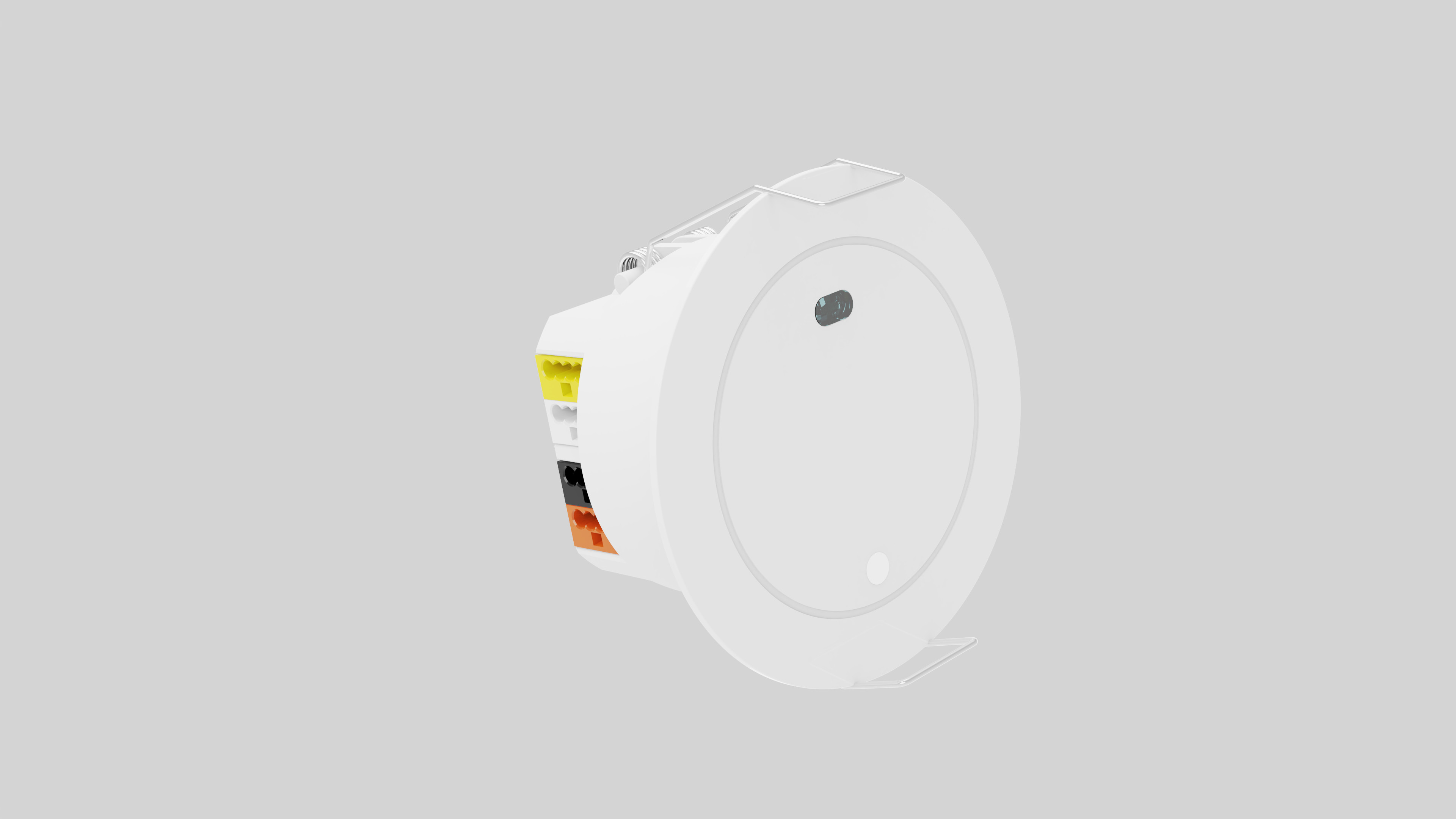

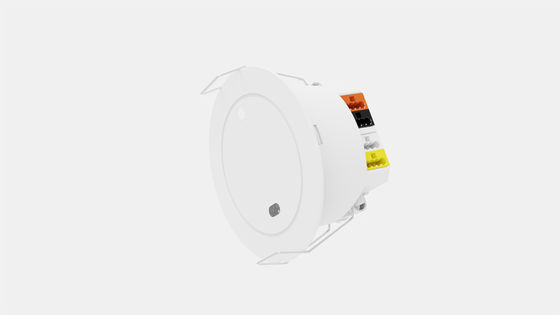

एकीकृत KNX बस कनेक्टर के साथ 24G FMCW मोड KNX अधिभोग डिटेक्टर

  • 24G FMCW Mode KNX Occupancy Detector With Integrated KNX Bus Connector
  • 24G FMCW Mode KNX Occupancy Detector With Integrated KNX Bus Connector
  • 24G FMCW Mode KNX Occupancy Detector With Integrated KNX Bus Connector
  • 24G FMCW Mode KNX Occupancy Detector With Integrated KNX Bus Connector
  • 24G FMCW Mode KNX Occupancy Detector With Integrated KNX Bus Connector
  • 24G FMCW Mode KNX Occupancy Detector With Integrated KNX Bus Connector
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या MSA237K 99 ए
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण व्हाइट बॉक्स + व्हाइट बॉक्स टैग + क्लैपबोर्ड + कार्टन (के = ए)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी / माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Working voltage 12-30Vdc Working mode KNX intelligent communication
Mounting height 2.5-4.0m Life time 5 years warranty@Ta 230V full load
Working Power ≤1W Working frequency 24GHz ±24.25GHz
Detecting type Breath detecting, Major motion detecting, minor motion detecting Mounting Flush mounting
प्रमुखता देना

एफएमसीडब्ल्यू मोड केएनएक्स अधिभोग डिटेक्टर

,

एकीकृत KNX बस कनेक्टर पर कब्जे का पता लगाने वाला

,

24G KNX अधिभोग डिटेक्टर
एक संदेश छोड़ें
उत्पाद विवरण

एकीकृत KNX बस कनेक्टर के साथ 24G FMCW मोड KNX अधिभोग डिटेक्टर



1. पैरामीटर

इनपुट सहायक विद्युत आपूर्ति वोल्टेज रेंज 12-30V DC
KNX टर्मिनल वोल्टेज 21-30V सीसी
सहायक विद्युत आपूर्ति कार्य करंट 12V: 55±3mA अधिकतम 24V: 30±3mA अधिकतम
KNX टर्मिनल करंट 3±1mA
कार्य शक्ति ≤1W @24V DC
सेंसर पैरामीटर कार्य आवृत्ति 24GHz-24.25GHz ISM बैंड
संचरण शक्ति 5mW अधिकतम
पता लगाने का क्षेत्र ईटीएस/दूरस्थ सेटिंगः 0.5-4 मीटर
समय रोकें ETS/दूरस्थ सेटिंगः 3S-7200S टिप्पणीः बेहतर उपस्थिति का पता लगाने के लिए, प्रतीक्षा समय >30S सेट किया जाना चाहिए

पता लगाने की सीमा

(100% पहचान क्षेत्र, त्रिज्या)

 प्रमुख/माइनर/माइक्रो आंदोलन ((3 मीटर ऊंचाई की स्थापना): 3.5±0.5m ((41m2 खुले क्षेत्र परीक्षण के आधार पर और विभिन्न स्थानों के कारण बदल सकता है)
रिमोट कंट्रोल समर्थन
माउंटिंग ऊंचाई 2-4 मीटर, विशिष्ट मानः 3 मीटर
3 डीबी बीम कोण 100° (XZ क्षेत्र)
100° (YZ क्षेत्र)
आवेदन eएनवीiरोमनt फ्लश-माउंटेड होल साइज Φ50-55 मिमी
कार्य तापमान 0°C...+50°C
भंडारण तापमान -40°C...80°C, आर्द्रताः ≤85% ((गैर संक्षेपण)
प्रमाणपत्र मानक प्रमाणपत्र FCC/RED
पर्यावरणीय आवश्यकता RoHS के अनुरूप
आईपी रेटिंग IP20
गारंटी 5 वर्ष ((केवल इनडोर आवेदन के तहत उत्पाद गुणवत्ता समस्या के लिए)
₹N/A ₹ का अर्थ है उपलब्ध नहीं





2उत्पाद का कार्य



एकीकृत KNX बस कनेक्टर के साथ 24G FMCW मोड KNX अधिभोग डिटेक्टर 0









3आयाम

एकीकृत KNX बस कनेक्टर के साथ 24G FMCW मोड KNX अधिभोग डिटेक्टर 1

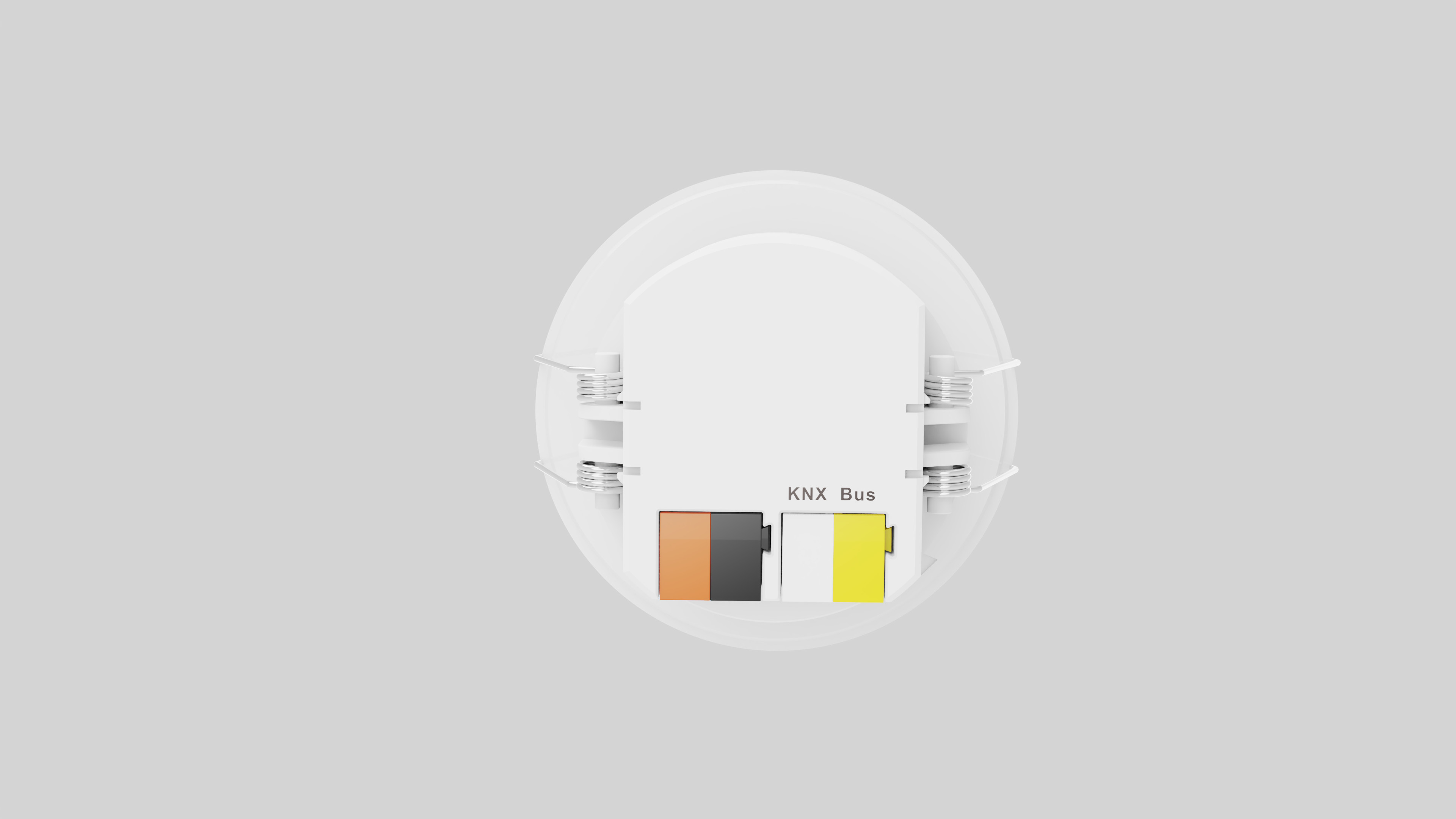

4तार

एकीकृत KNX बस कनेक्टर के साथ 24G FMCW मोड KNX अधिभोग डिटेक्टर 2



वायरिंग लेआउट सुझावः

1केएनएक्स बस वायरिंग का सुझाव हाथ से हाथ में, स्टार या पेड़ वायरिंग संकेत संचरण की स्थिरता सुनिश्चित करने के लिए अनुशंसित नहीं है।

2. KNX बस वायरिंग केबल KNX मानक EIB शील्ड वायर या श्रेणी 6 नेटवर्क केबल की सिफारिश करता है, बस वायरिंग की लंबाई 400 मीटर से अधिक नहीं होने की सिफारिश की जाती है,और एक बस से जुड़े सेंसर की संख्या 12 से अधिक नहीं होने की सिफारिश की है.

3एक बस से जुड़े सेंसरों की संख्या को विद्युत आपूर्ति की वर्तमान भार क्षमता को पूरी तरह से विचार करने की आवश्यकता हैःसभी KNX उपकरणों (सेंसर सहित) की धाराओं का योग KNX बिजली की आपूर्ति के भार धारा से अधिक नहीं होना चाहिए.



5पता लगाना

एकीकृत KNX बस कनेक्टर के साथ 24G FMCW मोड KNX अधिभोग डिटेक्टर 3







6.आरंभ करना

भौतिक पते को रूट करने और चैनल पैरामीटर सेट करने के बाद, इन चरणों का पालन करेंः

(1) बस इंटरफ़ेस कनेक्ट करें;

(2) बस और सहायक शक्ति को चालू करें (नोटः कृपया सुनिश्चित करें कि उत्पाद में एक सहायक बिजली की आपूर्ति है, अन्यथा डिवाइस ठीक से काम नहीं कर सकता है);

(3) उत्पाद के प्रोग्रामिंग स्विच को दबाएं, एलईडी लाइट लाल हो जाएगी;

(4) ईटीएस सॉफ्टवेयर के माध्यम से भौतिक पते को डाउनलोड करने के लिए बस इंटरफ़ेस का उपयोग करें। प्रोग्रामिंग एलईडी प्रकाश बंद है कि भौतिक पते डाउनलोड पूरा हो गया है इंगित करने के लिए;

(5) आवश्यक आवेदन मापदंडों को सेट करने के बाद आवेदन डाउनलोड करें।

(6) एप्लिकेशन डाउनलोड करने के बाद, उत्पाद आरंभिकरण में जाता है। आरंभिकरण के दौरान, पता लगाने का कार्य अक्षम है। 20S के बाद आरंभिकरण पूरा हो जाता है,और उत्पाद सामान्य रूप से काम करता है;

नोटः कृपया ETS 5 या 5 के नवीनतम संस्करण का उपयोग करें।7.2कृपया इस सेंसर की ईटीएस इंजीनियरिंग कॉन्फ़िगरेशन फ़ाइल हमारे बिक्री कर्मचारियों से प्राप्त करें।





7. स्थापना के निर्देश

एम्बेडेड माउंटिंग इंस्टॉलेशन

  1. 50-55 मिमी के छेद को ट्रीपनिंग करना
  2. टर्मिनल में तार केबल को सुरक्षित रूप से बांधें
  3. प्रोग्राम बटन दबाएँ
  4. स्प्रिंग क्लिप को छेद में डालें और इसे अच्छी तरह से बांधें
  5. सुनिश्चित करें कि सेंसर मजबूती से स्थापित है

एकीकृत KNX बस कनेक्टर के साथ 24G FMCW मोड KNX अधिभोग डिटेक्टर 4





8. कारखाने की डिफ़ॉल्ट सेटिंग

पता लगाने का क्षेत्रः 4 मीटर प्रतीक्षा समयः 30 एस सूचक प्रकाशः खुला संवेदनशीलताः मध्यम संवेदनशीलता



9. रिमोट कंट्रोल MH18

एकीकृत KNX बस कनेक्टर के साथ 24G FMCW मोड KNX अधिभोग डिटेक्टर 5



10आवेदन की सूचना

हमारा माइक्रोवेव मोशन सेंसर एक विद्युत चुम्बकीय उत्पाद है जिसका उद्देश्य चलती वस्तुओं का पता लगाना है और इसे मजबूती से बांधा जाना चाहिए।धातु या धातु कोटिंग या चल पालतू या चल पंखे की तरह मजबूत प्रतिबिंबित सामग्री झूठी ट्रिगर मौका है, तो हम स्थापना के दौरान नीचे पहलू पर विचार करने की जरूरत है

  • क्योंकि मानव शरीर इलेक्ट्रोलाइट्स से बना है और रडार तरंगों को प्रतिबिंबित कर सकता है,हमारे माइक्रोवेव गति सेंसर मुख्य रूप से मानव आंदोलन और आउटपुट कब्जा / खाली स्थिति को मापने के लिए डोपलर सिद्धांत लागू करता है
  • चूंकि रडार तरंगें पतले ग्लास, पतली लकड़ी और पतले जिप्सम बोर्ड में प्रवेश कर सकती हैं लेकिन गति का पता लगाने के लिए कंक्रीट की दीवारों या धातु में प्रवेश नहीं कर सकती हैं, इसलिए आपको सही स्थापना स्थान का चयन करना होगा,उचित पहचान संवेदनशीलता सेट करें, और अपने आदर्श भावना परिणाम को पूरा करने के लिए समय पकड़ो
  • क्योंकि हमारे माइक्रोवेव गति सेंसर निरंतर काम मोड में है, हमारे सेंसर शक्ति वर्तमान कम से कम एक स्थिर 14mA गारंटी होगी
  • हमारे माइक्रोवेव गति सेंसर के कारण KNX बस संचालित किया जा रहा है, आप एक लूप में एक सीमित सेंसर मात्रा कनेक्ट करने की जरूरत है ((हम एक लूप में 6 से अधिक सेंसर का सुझाव)
  • 5.5G रूटर और अन्य उच्च शक्ति वाले वायरलेस उपकरण हमारे माइक्रोवेव गति सेंसर में हस्तक्षेप कर सकते हैं, इसलिए हमारे सेंसर और ऐसे उपकरण के बीच 2 मीटर की स्थापना अंतराल अत्यधिक अनुशंसित है,और पहचान संवेदनशीलता निर्माण दृश्य के आधार पर समायोजित किया जाना चाहिए
  • हवा के आउटलेट हवा का प्रवाह हमारे माइक्रोवेव गति सेंसर हिला सकता है, इसलिए हमारे सेंसर और हवा के आउटलेट या धातु सामग्री के बीच 2 मीटर की स्थापना अंतराल अत्यधिक अनुशंसित है,और पहचान संवेदनशीलता निर्माण दृश्य के आधार पर समायोजित किया जाना चाहिए
  • वहाँ कोई अवरुद्ध सामग्री जैसे लटक रोशनी या पाइपलाइनों बस हमारे माइक्रोवेव गति सेंसर के नीचे अपने नियमित काम सुनिश्चित करने के लिए नहीं होना चाहिए
  • एक लूप में हमारे गति सेंसर लागू करते समय, आप एक सेंसर लागू कर सकते हैं कई KNX उपकरणों या एक उपकरण को नियंत्रित करने के लिए कई सेंसर नियंत्रित करने के लिए।हमारे सेंसर के लिए एक दिन का प्रकाश कटाई समारोह उपलब्ध है
