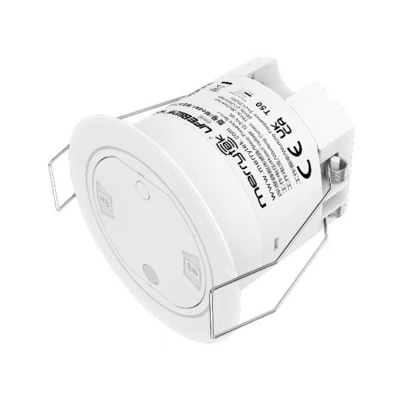

बुद्धिमान प्रकाश नियंत्रण अनुप्रयोग के लिए 24 गीगाहर्ट्ज मध्यम अंतरिक्ष पता लगाने क्षेत्र प्रणाली एकीकृत उपस्थिति सेंसर

  • 24GHz Medium Space Detection Area System Integrated Presence Sensor For Intelligent Lighting Control Application
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या एमएसए219डी 99 बी
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य Negotiation
पैकेजिंग विवरण सफ़ेद बॉक्स+क्लैपबोर्ड+ कार्टन(K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
कार्यरत वोल्टेज 12/24वीडीसी संचार मोड NO/NC शुष्क संपर्क (फ़ैक्टरी सेटिंग कोई शुष्क संपर्क नहीं है)
काम करने की शक्ति ≤1W @24Vdc आवेदन होटल का कमरा/बेडरूम
जांच संवेदनशीलता 25%-100% समय को रोको 5s/30s/1min/ 3min/5min/10min/20min/30min
डेलाइट डिटेक्शन रेंज 5Lux/15Lux/30Lux/50Lux/100Lux /150Lux/अक्षम करें माउंटिंग ऊंचाई 2.5-3.5 मीटर (सामान्यतः 3 मीटर)
स्थापना Recessed. धँसा हुआ। Cut hole Φ70mm छेद काटें Φ70 मिमी अनुसंधान का विस्तार ≥2.5m (त्रिज्या)
हाई लाइट

24GHz एकीकृत उपस्थिति सेंसर

,

मध्यम अंतरिक्ष पता लगाने क्षेत्र प्रणाली

,

बुद्धिमान प्रकाश नियंत्रण एकीकृत उपस्थिति सेंसर
एक संदेश छोड़ें
उत्पाद विवरण

बुद्धिमान प्रकाश नियंत्रण अनुप्रयोग के लिए 24 गीगाहर्ट्ज मध्यम अंतरिक्ष पहचान क्षेत्र प्रणाली एकीकृत उपस्थिति सेंसर



1.विशेषता



1) सटीक उपस्थिति/अभाव आउटपुट
2) NO/NC सूखी संपर्क आउटपुट उपलब्ध है
3) 24Ghz ISM बैंड मिलीमीटर वेव रडार तकनीक
4) अंडाकार सेंसर विकिरण। एक एकल सेंसर द्वारा प्रभावी ढंग से पूरे स्थान का प्रबंधन
5) सेंसर पैरामीटर समायोज्य और दूरस्थ नियंत्रण द्वारा समूह असाइनमेंट



2. पैरामीटर

इनपुट/आउटपुट इनपुट वोल्ट 12-24V DC
नामित वोल्टेज 24 वी डीसी
कार्य करंट

@12Vdc:50mA अधिकतम

@24Vdc:30mA अधिकतम
कार्य शक्ति ≤1W @24V DC
आउटपुट सिग्नल NO/NC शुष्क संपर्क (कारखाना सेटिंग NO शुष्क संपर्क है)
सेंसर पैरामीटर रडार आवृत्ति 24GHz-24.25GHz ISM बैंड
संचरण शक्ति 5mW अधिकतम।
पता लगाने का क्षेत्र MH10 रिमोट सेटिंगः 25%-100%
समय रोकें एमएच10 रिमोट सेटिंग:5s/30s/1min/ 3min/5min/10min/20min/30min
दिन के प्रकाश सेंसर की सीमा MH10 रिमोट सेटिंगः 5Lux/15Lux/30Lux/50Lux/100Lux /150Lux/निष्क्रिय
त्रिज्या का पता लगाने की सीमा ((QS1 मोड 100% संवेदनशीलता के आधार पर)

गति का पता लगाने ((3 मीटर की ऊंचाई):3-4 मीटर

मामूली गति का पता लगाने ((3 मीटर ऊंचाई):2.5-3.5 मीटर

उपस्थिति (ऊंचाई 3 मीटर):2.5-3.5 मीटर
रिमोट कंट्रोल उपलब्ध
माउंटिंग ऊंचाई 2.5-3.5 मीटर, विशिष्ट मूल्यः 3 मीटर
3dB बीम कोण 30° (क्षैतिज)
50° (ऊर्ध्वाधर)
अनुप्रयोग वातावरण ड्रिल छेद Φ70 मिमी
कार्य तापमान 0°C...+50°C
भंडारण तापमान -25°C~+80°C
प्रमाणपत्र मानक प्रमाणपत्र FCC/RED
पर्यावरणआवश्यकता RoHS के अनुरूप
आईपी रेटिंग IP20
नोटः "नहीं" का अर्थ है उपलब्ध नहीं।



3आयाम(मिमी)





बुद्धिमान प्रकाश नियंत्रण अनुप्रयोग के लिए 24 गीगाहर्ट्ज मध्यम अंतरिक्ष पता लगाने क्षेत्र प्रणाली एकीकृत उपस्थिति सेंसर 0



4.वायरिंग



बुद्धिमान प्रकाश नियंत्रण अनुप्रयोग के लिए 24 गीगाहर्ट्ज मध्यम अंतरिक्ष पता लगाने क्षेत्र प्रणाली एकीकृत उपस्थिति सेंसर 1

5पता लगाने का क्षेत्र

बुद्धिमान प्रकाश नियंत्रण अनुप्रयोग के लिए 24 गीगाहर्ट्ज मध्यम अंतरिक्ष पता लगाने क्षेत्र प्रणाली एकीकृत उपस्थिति सेंसर 2

6कोण समायोज्य उदाहरण



बुद्धिमान प्रकाश नियंत्रण अनुप्रयोग के लिए 24 गीगाहर्ट्ज मध्यम अंतरिक्ष पता लगाने क्षेत्र प्रणाली एकीकृत उपस्थिति सेंसर 3बुद्धिमान प्रकाश नियंत्रण अनुप्रयोग के लिए 24 गीगाहर्ट्ज मध्यम अंतरिक्ष पता लगाने क्षेत्र प्रणाली एकीकृत उपस्थिति सेंसर 4



7पता लगाने का संकेत



उत्पाद मानव आंदोलन, मामूली आंदोलन, और उपस्थिति संकेतों का पता लगाता है, और नींद की स्थिति में मानव-मौजूद / गैर-मानव का पता लगाता है।मामूली चाल, और उपस्थिति संकेतः

मैंगतिशील संकेतःपता लगाने के क्षेत्र में महत्वपूर्ण मानव आंदोलन (चलने) का पता लगाना।

मैंमामूली चलती सिग्नलःपहचानने वाले क्षेत्र में मानव के मामूली आंदोलन को पहचानें, जैसे कि आगे झुकाव, आगे और पीछे झुकाव, अंगों को हिलाते हुए, सिर हिलाते हुए, टाइप करते हुए, मोबाइल फोन के साथ खेलते हुए, आदि।

मैंउपस्थिति संकेतःश्वास के कारण मानव पेट और छाती के विस्तार के व्यवहार का पता लगाना, लेकिन चलती संकेत और मामूली चलती संकेत का पता नहीं लगाना।
