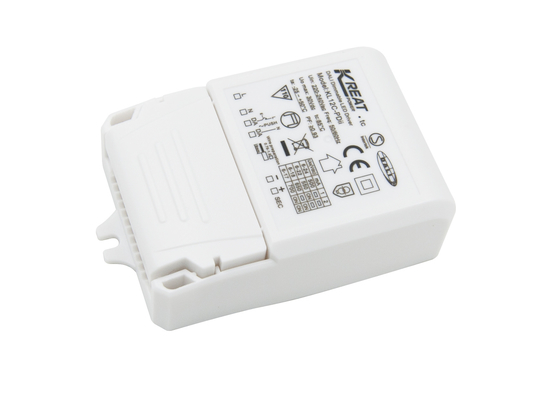

प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर

  • 12W Constant Current Dali LED Dimmable LED Driver with Primary PUSH Dimming Control Method
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम KREATPOWER
प्रमाणन ENEC, CB, CE
मॉडल संख्या KL12C-PDii
न्यूनतम आदेश मात्रा 100 पीसीएस
मूल्य बातचीत योग्य
पैकेजिंग विवरण निर्देश + फ्लैपबोर्ड + बाहरी कार्डबोर्ड ((K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता प्रति माह 20,000 पीसी

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
प्रचालन वोल्टेज 198-264VAC 50Hz /60Hz अतिरिक्त शक्ति ≤0.5W(@230Vac जब पुश या DALI बंद हो)
संचालन विधा सतत प्रवाह लोड प्रकार एलईडी
नियंत्रण रखने का तरीका प्राथमिक पुश डिमिंग, डाली डिमिंग परिचालन तापमान -25℃~50℃ आर्द्रता:85% (गैर-संघनक)
आईपी रेटिंग IP20 वारंटी 5 साल की गारंटी @Ta पूर्ण भार
प्रमुखता देना

12W डाली डिममेबल एलईडी ड्राइवर

,

निरंतर करंट डाली डिममेबल एलईडी ड्राइवर

,

डाली डिममेबल एलईडी ड्राइवर
एक संदेश छोड़ें
उत्पाद विवरण

12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर

[उत्पाद की विशेषता]

  • पूरे डिमिंग रेंज के लिए फ्लिपर मुक्त
  • स्टैंडबाय पावर 0.5W से कम
  • बटन दबाकर प्राथमिक मंद करना
  • अंतर्निहित DALI इंटरफेस DT6
  • सुरक्षाः शॉर्ट सर्किट/अधिक तापमान/अधिक वोल्टेज
  • अत्यधिक उच्च परिवेश तापमान के लिए घटाव करंट
  • मेमोरी फ़ंक्शन के साथ मंद दबाएँ
  • 5 वर्ष की गारंटी

[पैरामीटर]

इनपुट सूक्ष्म श्रृंखला KL12C-PDii
ऑपरेटिंग वोल्टेज 198-264Vac 50Hz /60Hz
नामित इनपुट वोल्टेज 220-240Vac 50Hz /60Hz
डीसी इनपुट वोल्टेज रेंज 200-240Vdc
इनपुट करंट 0.08ए मैक्स.
इनपुट इनरुश करंट <15A (आधा धारा पल्स चौड़ाई100μs) @ 230Vac
पावर फैक्टर ((@230V100% लोड) ≥ 0.93C
कुल सामंजस्य विकृति विशिष्टः 18% (@230Vac, 100% भार)
स्टैंडबाय पावर ≤0.5W (@PUSH या DALI बंद होने पर 230Vac)
दक्षता ((@230Vac,100% भार) 83%
वायरिंग विधि 0.75-1.5 मिमी2

स्वचालित सर्किट ब्रेकर

 KL12C-PDii (तार में वर्तमान की गणना)
प्रकार C10 C13 C16 C20 C25
संख्या 70 80 105 130 160
प्रकार बी10 बी13 बी16 बी20 B25
संख्या 40 50 65 85 100
आउटपुट ऑपरेटिंग मोड निरंतर धारा
भार प्रकार एलईडी
रिपल आवश्यकता (फ्लिपरिंग या फ्लिपरिंग-फ्री) फ्लिपकार मानः पूरे डिमिंग रेंज के लिए 2% से कम
प्रारंभ समय <1s (@230Vac,)
निर्बाध भार पर आउटपुट वोल्टेज अधिकतम 30 वोल्ट डीसी
लोड आउटपुट वोल्टेज रेंज 3-24V DC
पूर्ण भार पर आउटपुट शक्ति 12W
लोड आउटपुट करंट

350mA ((3-24)

500mA ((3-24)

550mA ((3-22)

700mA ((3-17)
निरंतर धारा/वोल्टेज सटीकता निरंतर धारा सटीकता ± 5%
वायरिंग विधि धक्का टर्मिनल, तार का क्रॉस सेक्शनः0.75-1.5 मिमी2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (Max.lead length:20M)
डीएएलआई डिमिंग DALI डिमिंग (Max.lead length:300M)
अपवादपीघुमावआरइक्विरमेंट तापमान पर आउटपुट
सुरक्षा		 हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((जांच की जा सकती है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((जांच की जा सकती है)

परिचालन

पर्यावरण

 ऑपरेटिंग तापमान/नमी -25°C~50°C आर्द्रता:85% (गैर संक्षेपण)
भंडारण तापमान/ आर्द्रता -40°C~80°C, आर्द्रता:10%~95%
अधिकतम केस टेम्प (Tc) 85°C

सुरक्षा और ईएमसी

 ईएमसी मानक EN55015 EN61547 EN61000-3-2
डीएएलआई प्रोटोकॉल मानक IEC62386-102, IEC62386-207 DT6
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणन ENEC CB CE
वोल्टेज का सामना करना 3750Vac, 5mA, 60s (इनपुट ¥L N-आउटपुट ¥SEC)
अन्य सुरक्षा का स्तर IP20
सुरक्षा का प्रकार वर्ग II
संयंत्र का प्रकार स्वतंत्र संयंत्र
क्रिमिंग के साथ 88*52*25.5 मिमी 116*40.5*22 मिमी 136*42.5*24 मिमी
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन 20 इकाइयों अधिकतम.
पैकेजिंग की आवश्यकता निर्देश + फ्लैपबोर्ड + बाहरी कार्डबोर्ड ((K=A)
वजन 105 ग्राम
डिजाइन जीवन 10 वर्ष (@ Ta-15 °C)
वारंटी 5 साल की गारंटी @Ta पूर्ण भार
नोटः सभी मापदंडों का परीक्षण 230Vac के इनपुट वोल्टेज और 25 डिग्री वातावरण पर किया जाता है, जब तक कि निर्दिष्ट न हो।

[आयाम (इकाई: मिमी)]
प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 0प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 1प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 2

[वायरिंग आरेख]

चित्र Aडीएएलआईधुंधलामिंग

प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 3

अंजीरबीडिम दबाएँमिंग

प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 4

[घटाना]

प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 5

[Dइम्मिंग वक्र]

प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 6

[वर्तमान गियर सेटिंग]

KL12C-PDii

वर्तमान गियर सेटिंग

 1 2
350mA ((3-40V) प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 7 प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 8
500mA ((3-40V) प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 9 प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 10
550mA ((3-38V) प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 11 प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 12
700mA ((3-36V) प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 13 प्राथमिक पुश डिमिंग कंट्रोल विधि के साथ 12W निरंतर धारा दली एलईडी डिममेबल एलईडी ड्राइवर 14

[चालू/बंद और मंदीकरण कार्य का वर्णन]

A. PUSH स्विच (short press time 0.1S-1S) को छोटा दबाएं, LED ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंगः PUSH स्विच (1S-8S) दबाकर रखें, एलईडी ड्राइवर डिमिंग, ब्राइटनिंग या डिमिंग प्राप्त कर सकता है, डिमिंग रेंज 2-100% है।

C. मेमोरी: PUSH डिमिंग में डिमिंग मेमोरी फंक्शन होता है।

डी. डिमिंग सिंक्रनाइज़ेशन: एक ही पुश स्विच से जुड़ी पावर को पुश स्विच को 15 सेकंड से अधिक समय तक दबाकर दबाकर सिंक्रनाइज़ किया जा सकता है

ई. डीएएलआई डिमिंग मोडः बिजली की आपूर्ति को डीएएलआई सिस्टम से कनेक्ट करें, और इसे डीएएलआई होस्ट द्वारा डिमिंग किया जा सकता है। डिमिंग रेंज 0-100% है।

[ध्यान दें]

1) इनपुट पावर चालू करने से पहले एलईडी स्ट्रिंग को लोड से जोड़ा जाना चाहिए, अन्यथा एलईडी स्ट्रिंग क्षतिग्रस्त हो सकती है।

2) एलईडी ड्राइव इनपुट बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।
