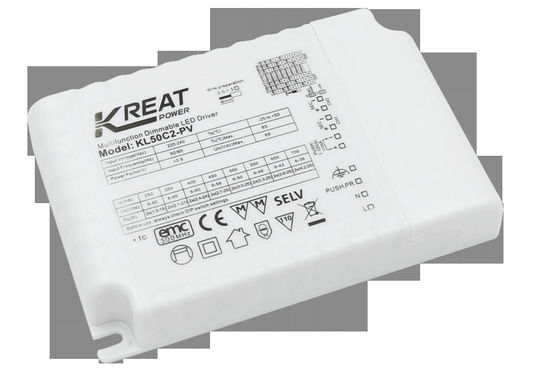

एलईडी डाउनलाइट के लिए 50W डुअल चैनल पुश और 1-10V डिमिंग एलईडी ड्राइवर

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
ब्रांड नाम KREATPOWER
प्रमाणन CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
मूल्य negotiable
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
प्रमाणन CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
प्रमुखता देना

एलईडी डाउनलाइट एलईडी चालक

,

50W डिमिंग एलईडी ड्राइवर

,

1-10V डिमिंग एलईडी ड्राइवर
एक संदेश छोड़ें
उत्पाद विवरण

एलईडी डाउनलाइट के लिए 50W डुअल चैनल पुश और 1-10V डिमिंग एलईडी ड्राइवर



[उत्पाद की विशेषता]

  • पूरे डिमिंग रेंज के लिए फ्लिपर मुक्त
  • स्टैंडबाय पावर 0.5W से कम
  • बटन दबाकर प्राथमिक मंद करना
  • 0-10V डिमर के साथ माध्यमिक डिमिंग
  • 10V पीडब्ल्यूएम डिमिंग (3KHz-8KHz) का समर्थन करता है
  • 0-10V पोर्ट पुश डिमिंग
  • सुरक्षाः शॉर्ट सर्किट/अधिक तापमान/अधिक वोल्टेज
  • अत्यधिक उच्च परिवेश तापमान के लिए घटाव करंट
  • मेमोरी फ़ंक्शन के साथ मंद दबाएँ
  • गलियारा समारोह के साथ मंद बंदरगाह दबाएं
  • 5 वर्ष की गारंटी



[पैरामीटर]



इनपुट ऑपरेटिंग वोल्टेज 198-264VAC 50Hz /60Hz
नामित इनपुट वोल्टेज 220-240VAC 50Hz /60Hz
डीसी इनपुट वोल्टेज रेंज 200-240 वीडीसी
इनपुट करंट 0.28ए मैक्स.
इनपुट इनरुश करंट <15A (आधा करंट पल्स चौड़ाई 100US) @230VAC
शक्ति कारक ≥0.9 (@230VAC पूर्ण भार)
कुल सामंजस्य विकृति विशिष्टः 13% (@230Vac पूर्ण भार)
स्टैंडबाय पावर ≤0.5W
दक्षता अधिकतम 89% @230VAC (पूर्ण भार)
वायरिंग विधि धक्का टर्मिनल, तार का क्रॉस सेक्शनः0.75-1.5 मिमी2
आउटपुट ऑपरेटिंग मोड निरंतर धारा
भार प्रकार एलईडी
रिपल आवश्यकता (फ्लिपिंग या फ्लिपिंग-फ्री) फ्लिपकार मानः पूरे डिमिंग रेंज के लिए 2% से कम
प्रारंभ समय <0.5s (@230Vac; सहायक कोई आउटपुट नहीं है)
निर्बाध भार पर आउटपुट वोल्टेज 58VDC अधिकतम.
लोड आउटपुट वोल्टेज रेंज 9-52 वीडीसी
पूर्ण भार पर आउटपुट शक्ति OUT1+OUT2: 50W अधिकतम।
लोड आउटपुट करंट 2*CC:350mA;500mA;550mA;700mA;750mA;900mA
निरंतर धारा/वोल्टेज सटीकता निरंतर धारा सटीकता ± 5%
वायरिंग विधि धक्का टर्मिनल, तार का क्रॉस सेक्शनः0.5-1.5 मिमी2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (मैक्स.लीड लंबाई:100M)
1-10V डिमिंग 0-10V डिमिंग ((पोर्ट करंट<1MA) (मैक्स.लीड लंबाई:20M)
धुंधलापन रेंज 3%-100%
पीडब्ल्यूएम डिमिंग 0-10V पोर्ट पीडब्ल्यूएम डिमिंग (3KHZ-8KHZ)
पोटेंशियोमीटर हाँ, 100kΩ
माध्यमिक पुश डिमिंग हाँ, फैक्टरी सेटिंग्स बदलें
अपवादपीघुमावआरइक्विरमेंट तापमान पर आउटपुट
सुरक्षा		 हाँ, स्व-पुनर्प्राप्ति कार्य के बिना ((पूछ सकता है)
ओवर वोल्टेज सुरक्षा हाँ, बिना स्व-पुनर्प्राप्ति कार्य के
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, स्व-पुनर्प्राप्ति कार्य ((जांच की जा सकती है)

परिचालन

पर्यावरण

 ऑपरेटिंग तापमान/नमी -25°C~50°C आर्द्रता:85% (गैर संक्षेपण)
भंडारण तापमान/ आर्द्रता -40°C~80°C, आर्द्रता:10%~95%
अधिकतम केस टेम्प (Tc) 85°C

सुरक्षा

& ईएमसी

 ईएमसी मानक EN55015 EN61547 EN61000-3-2
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणन सीई
वोल्टेज का सामना करना 3750Vac, 5mA, 60s (इनपुट ¥L N-आउटपुट ¥SEC)
अन्य सुरक्षा का स्तर IP20
सुरक्षा का प्रकार वर्ग II
संयंत्र का प्रकार स्वतंत्र संयंत्र
स्थापना आयाम 123*79*24 मिमी
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन 30 इकाइयाँ।
पैकेजिंग की आवश्यकता सफेद बॉक्स + निर्देश क्लैपबोर्ड बाहरी कार्टन ((K=A)
वजन 220 ग्राम
जीवन 50000h @Ta पूर्ण भार
नोटः सभी मापदंडों का परीक्षण 230Vac के इनपुट वोल्टेज और 25 डिग्री के वातावरण में किया जाता है जब तक कि निर्दिष्ट न हो।



[आयाम (इकाई: मिमी)]



एलईडी डाउनलाइट के लिए 50W डुअल चैनल पुश और 1-10V डिमिंग एलईडी ड्राइवर 0एलईडी डाउनलाइट के लिए 50W डुअल चैनल पुश और 1-10V डिमिंग एलईडी ड्राइवर 1



[वायरिंग आरेख]



एलईडी डाउनलाइट के लिए 50W डुअल चैनल पुश और 1-10V डिमिंग एलईडी ड्राइवर 2

चित्र। एक धक्का धुंधलामिंगया Cगलियारे का कार्य

एलईडी डाउनलाइट के लिए 50W डुअल चैनल पुश और 1-10V डिमिंग एलईडी ड्राइवर 3

अंजीरबी 0-10Vया सेकेंडरी पुश



[वर्तमान गियर सेटिंग]

वर्तमान बाहर 1 बाहर 2
वोल्टेज पो ((डब्ल्यू) 1 2 3 वोल्टेज पो ((डब्ल्यू) 1 2 3
350 एमए ९५० वी 17.5 - - - ९५० वी 17.5 - -
500 एमए ९५० वी 25 चालू - - ९५२ वी 26 चालू - -
550mA ९४५ वोल्ट 25 - चालू - ९५२ वी 29 - चालू -
700 एमए 9V36V 25 चालू चालू - ९५० वी 35 चालू चालू -
750 एमए 933V 25 - चालू चालू 9V48V 36 - चालू चालू
900 एमए 9V28V 25 चालू चालू चालू ९४० वोल्ट 36 चालू चालू चालू
नोटःदोनों आउटपुट की कुल शक्ति 50W से अधिक नहीं हो सकती;Po1+Po2≤50W



[घटाना]



एलईडी डाउनलाइट के लिए 50W डुअल चैनल पुश और 1-10V डिमिंग एलईडी ड्राइवर 4

[धुंधलापन वक्र]



एलईडी डाउनलाइट के लिए 50W डुअल चैनल पुश और 1-10V डिमिंग एलईडी ड्राइवर 5

[चालू/बंद और मंदीकरण कार्य का वर्णन]

A. संक्षिप्त पुश स्विच (< 1 सेकंड), एलईडी ड्राइवर चालू या बंद। चमक अंतिम मंदीकरण मूल्य पर लौटती है।

B. PUSH स्विच (1S~8S) दबाकर रखें, और एलईडी ड्राइवर डिमिंग प्राप्त कर सकता है; इसे फिर से दबाने के बाद, प्रकाश विपरीत डिमिंग दिशाओं में बदलता है।

C. पुश डिमिंग में पावर-डाउन मेमोरी और ब्राइटनेस मेमोरी है।

डी. मंदीकरण सिंक्रनाइज़ेशनः

एलईडी ड्राइवर 15 सेकंड के लिए धक्का पर पकड़ के साथ 50% डिमिंग स्तर पर सिंक्रनाइज़ कर सकता है।

E. फ्लेड टाइम्स सेट करें: लाइट्स को बंद करने के लिए पुश बटन दबाएं, फिर बटन को लंबे समय तक दबाएं, और लाइट्स चालू और मंद हो जाएंगी। लंबे प्रेस का समय फ्लेड टाइम्स के लिए सहेजा जाएगा।फ़ेड टाइम्स फ़ंक्शन बंद करें: 3 सेकंड के भीतर 5 बार PUSH स्विच को तेजी से दबाएं; फेल टाइम्स फंक्शन को चालू करें: लंबे समय तक PUSH 15S दबाएं।

F. कॉरिडोर फ़ंक्शन: PUSH में 60S से अधिक का एल सिग्नल है, कॉरिडोर फ़ंक्शन दर्ज करें, 100% चमक, 20% चमक, 60S की प्रतीक्षा करें, और फिर रोशनी बंद करें।कॉरिडोर समारोह से बाहर निकलने के लिए संक्षिप्त पुश स्विच 5 बार.

संकेत दीपक के साथ बटन दबाने की अनुमति नहीं है।

एच. माध्यमिक पुशः डीआईपी स्विच ¥4 ¥ बंद है; 0-10V: लाल डीआईपी स्विच ¥4 ¥ खुला है;



[आवश्यक विषयए[संज्ञा]

इनपुट पावर चालू करने से पहले एलईडी स्ट्रिंग को लोड से जोड़ा जाना चाहिए, अन्यथा एलईडी स्ट्रिंग क्षतिग्रस्त हो सकती है।
