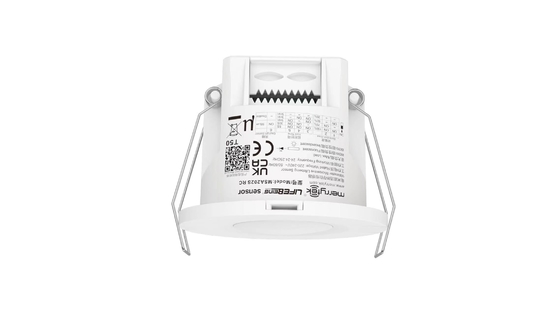

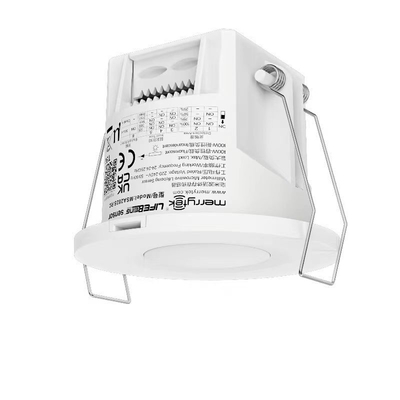

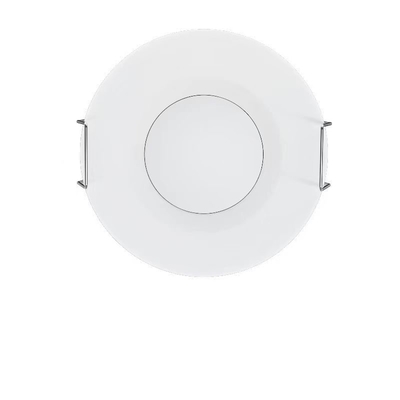

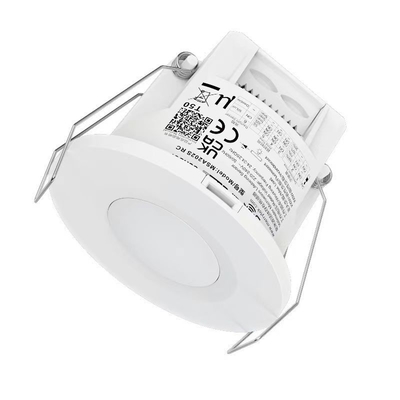

24GHz लाइफस्नोर एसी माइक्रोवेव सेंसर माउंटिंग ऊंचाई 2.5 - 4.0m MSA202S RC का पता लगाना

24GHz लाइफस्नोर एसी माइक्रोवेव सेंसर माउंटिंग ऊंचाई 2.5 - 4.0m MSA202S RC का पता लगाना

अधिक जानकारी के लिए, कृपया निम्नानुसार फ़ाइल देखेंः

MSA202S RC V1.2.pdf

1. पैरामीटर

2उत्पाद का कार्य

चलना मोडःमानव शरीर की एक बड़ी चाल (चलन) ।

अवकाश मोडःकेवल मानव शरीर की छोटी-छोटी गतिएं, जैसे आगे, पीछे, अंगों को हिलाएं, सिर हिलाएं, टाइप करें, मोबाइल फोन से खेलें, और अन्य मामूली क्रियाएं।

उपस्थिति मोडःकेवल 30S के भीतर मानव श्वसन का पता लगाता है (पेट गुहा, छाती गुहा विस्तार व्यवहार क्रियाएं), कोई महत्वपूर्ण आंदोलन का पता नहीं लगाया जाता है।

3आयाम

4वायरिंग आरेख

5संरचना

6. प्रक्रिया प्रारंभ करेंआरंभ करना

जब चालू किया जाता है, प्रकाश 20 सेकंड के लिए चालू हो जाएगा, सेंसर चलती संकेतों का पता नहीं लगाता है और रिमोट कंट्रोल सेटिंग्स आरंभ के दौरान अमान्य हैं।

7कारखाना सेटिंग्स

पता लगाने का क्षेत्रः QS1 मोड 100% रोक समयः 1 मिनट दिन के प्रकाश सेंसरः अक्षम करें सूचक प्रकाशः खुला

8. स्थापना निर्देश

9आवेदन की सूचना

1) सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया डायल स्विच की स्थापना, वायरिंग या सेटिंग बदलने से पहले बिजली को डिस्कनेक्ट करें।

2) सेंसर को धातु की प्लेट, कांच और उच्च मध्यम घनत्व वाली अन्य सामग्रियों के बड़े क्षेत्रों से यथासंभव दूर रखें ताकि गलती से ट्रिगर न हो।

3) ऐसे वस्तुओं का प्रयोग करने से बचें जो सेंसर के आसपास लंबे समय तक कंपन कर रहे हों, जैसे कि हिलते हुए पंखे आदि। कंपन संकेत को सेंसर को ट्रिगर करने के लिए गति संकेत माना जाएगा।

4) अवैध प्रकाश स्रोत से विकिरित डिटेक्टर के दिन के प्रकाश सेंसर के पता लगाने की खिड़की से बचें, जो परिवेश प्रकाश के माप में हस्तक्षेप करेगा।

5) जब उत्पाद स्थापित और उपयोग किया जाता है, तो यह वायरलेस राउटर के बहुत करीब नहीं होना चाहिए, कम से कम 0.5 मीटर से अधिक दूर।

6) MH10 द्वारा पता लगाने के क्षेत्र और संकेतक को चालू-बंद करना।

7) माइक्रोवेव भवन की दीवार में प्रवेश कर सकता है। यह गलत सूचना का कारण बन सकता है जब एक माइक्रोवेव दीवार में प्रवेश करता है और किलेबंदी वाले क्षेत्र के बाहर चलती वस्तुओं का पता लगाता है।गलती से ट्रिगर करने से बचने के लिए, स्थापना के समय उपयुक्त स्थान चुनें, कांच, प्लास्टरबोर्ड, लकड़ी की दीवारों और अन्य चीजों से दूर रखें, जिन्हें माइक्रोवेव आसानी से प्रवेश कर सकता है,और अंतरिक्ष के अनुसार उपयुक्त सेंसर मापदंडों का चयनउदाहरण के लिए:

A. जब उत्पाद का उपयोग एक कमरे में किया जाता है जिसकी लंबाई और चौड़ाई लगभग 2 मीटर या उससे कम है, तो पता लगाने वाले क्षेत्र को 25% पर सेट किया जाना चाहिए (अनुप्रयोग परिदृश्यः शौचालय, बैठक कक्ष)

B. जब उत्पाद का उपयोग एक कमरे में किया जाता है जिसकी लंबाई और चौड़ाई लगभग 3 मीटर है, तो पता लगाने वाले क्षेत्र को 50% पर सेट किया जाना चाहिए (अनुप्रयोग परिदृश्यः शौचालय, गलियारा, बैठक कक्ष)

C. जब उत्पाद का उपयोग एक कमरे में किया जाता है जिसकी लंबाई और चौड़ाई लगभग 4 मीटर है, तो पता लगाने वाले क्षेत्र को 75% पर सेट किया जाना चाहिए (अनुप्रयोग परिदृश्यः छोटा कार्यालय, बैठक कक्ष, पुस्तकालय)

D. जब उत्पाद का उपयोग एक कमरे में किया जाता है जिसकी लंबाई और चौड़ाई लगभग 5 मीटर या उससे अधिक है, तो पता लगाने वाले क्षेत्र को 100% पर सेट किया जाना चाहिए (अनुप्रयोग परिदृश्यः बड़ा कार्यालय, बैठक कक्ष, पुस्तकालय)

नोटः सेटिंग डिटेक्शन क्षेत्र वास्तविक वातावरण पर निर्भर करता है (अनुप्रयोग परिदृश्य से ऊपर डिटेक्शन क्षेत्र पैरामीटर केवल संदर्भ के लिए हैं) ।

8) प्रतीक्षा समय सेटिंगः एक व्यक्ति के लिए स्थानः 1-3 मिनट, एक से अधिक लोगों के लिए स्थानः 30 सेकंड से 1 मिनट तक। 5 मिनट से अधिक प्रतीक्षा समय सेट करने की अनुशंसा नहीं की जाती है,अंतरिक्ष में छोटे गति संकेत से रुकावट के समय बंद करने के साथ हस्तक्षेप से बचने के लिए.

10. डीआईपी सेटिंग्स

11रिमोट कंट्रोल
