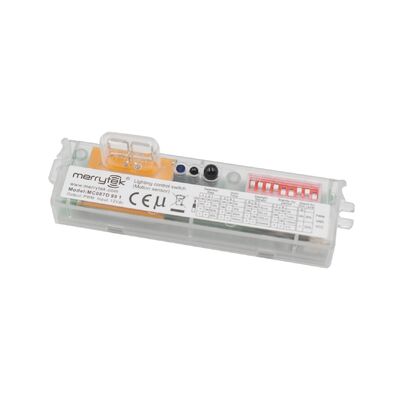

पार्किंग लॉट के लिए पारदर्शी शेल PWM डिमेबल ट्राई-प्रूफ लाइट सेंसर, पेटेंटेड एंटीना डिज़ाइन के साथ

  • Transparent Shell PWM Dimmable Tri-proof Light Sensor For Parking Lot, With Patented Antenna Design
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या एमसी087डी 99 1
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण क्लैपबोर्ड + कार्टन(K=A)
प्रसव के समय 1, नमूना और छोटे आदेशः आपके भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर (जब स्टॉक में) । 2, थो
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000/प्रति माह
उत्पाद विवरण
प्रचालन वोल्टेज रेंज 12 ± 1VDC उत्पादन में संकेत PWM / 0-10V डिमिंग सिग्नल
बढ़ती हुई ऊँचाई 3 मीटर (6 मीटर अधिकतम) कामकाजी पर्यावरण तापमान -25 ~ 60 ℃
कार्यशील वर्तमान 20±3mA इंस्टालेशन एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन,
पैकेट क्लैपबोर्ड + कार्टन(K=A) जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

PWM डिमेबल ट्राई-प्रूफ लाइट

,

मोशन सेंसर पार्किंग लॉट लाइट

,

पेटेंटेड एंटीना सेंसर लाइट
एक संदेश छोड़ें
उत्पाद विवरण
पार्किंग स्थल के लिए पारदर्शी शेल पीडब्ल्यूएम डिममेबल ट्राई-प्रूफ लाइट सेंसर
उत्पाद की विशेषताएं
  • 0-10V डिमिंग सिग्नल या PWM डिमिंग सिग्नल आउटपुट के साथ 12V DC इनपुट
  • समायोज्य पता लगाने क्षेत्र के साथ वैकल्पिक तीन-चरण और दो-चरण मंद
  • अनुकूलन एल्गोरिथ्म के साथ पेटेंट एंटीथेटिक डिपोल एंटेना डिजाइन
  • धातु वातावरण में साइड-लोब विकिरण के कारण झूठी ट्रिगरिंग को समाप्त करता है
  • पार्किंग स्थल और इसी तरह के अनुप्रयोगों के लिए आदर्श
  • आसान सेटअप के लिए रिमोट कंट्रोल और डीआईपी स्विच विन्यास
तकनीकी विनिर्देश
इनपुट विनिर्देश
नामित वोल्टेज12±1Vdc
कार्य करंट20±3mA
रिपल वोल्टेज<100mVp-p
आउटपुट विनिर्देश
आउटपुट सिग्नलपीडब्ल्यूएम डिमिंग सिग्नल 0-10VDC डिमिंग सिग्नल
दिन का प्रकाश सेंसर
दिन का प्रकाश प्राथमिकता चालू5 लक्स / 15 लक्स / 30 लक्स / 50 लक्स 100 लक्स 150 लक्स
दिन का प्रकाश प्राथमिकता बंद150 लक्स 200 लक्स 300 लक्स
सेंसर पैरामीटर
संचरण शक्ति1mW अधिकतम.
पता लगाने का क्षेत्र (रेडियस)सीलिंग माउंटिंग 3m: r≥4m@0.3m/s, r≥2.5m@1m/s
दीवार माउंटिंगः r≥5m@0.3m/s, r≥3m@1m/s
माउंटिंग ऊंचाई3 मीटर (अधिकतम 6 मीटर)
पर्यावरण विनिर्देश
कार्य तापमान-25~60°C
भंडारण तापमान-40~80°C
आर्द्रता≤85% गैर-संक्षेपण
प्रमाणन और मानक
प्रमाणितसीई
पर्यावरण संबंधी आवश्यकताएंRoHS 2.0पहुँचना
आईपी रेटिंगIP20
अन्य विनिर्देश
वायरिंग3 पिन 2.0 मिमी टर्मिनल
स्थापनाअंतर्निहित
पैकेजक्लैपबोर्ड + कार्टन ((K=A)
जीवनकाल5 साल की गारंटी
मॉडल भिन्नताएँ
मॉडल नं.MC087D 99 1
सेट मोडशीर्ष डुबकी नीचे डुबकी शीर्ष डुबकी नीचे डुबकी
घुड़सवार संरचनाक्लैप संरचना क्लैप संरचना स्क्रू स्थापना संरचना स्क्रू स्थापना संरचना
आउटपुट सिग्नलपीडब्ल्यूएम डिमिंग सिग्नल. पीडब्ल्यूएम डिमिंग सिग्नल. पीडब्ल्यूएम डिमिंग सिग्नल.
उत्पाद चित्रMC087D sensor clasp structure variant 1MC087D sensor clasp structure variant 2MC087D sensor screw installation variant 1MC087D sensor screw installation variant 2
कार्यात्मक मोड
कार्यविन्यास
चालू/बंद फ़ंक्शनस्टैंडबाय अवधि "0s" पर सेट
दो-चरण मंदीकरण कार्यस्टैंडबाय अवधि "+∞" पर सेट, डेलाइट सेंसर "डिसेबल" पर सेट
तीन चरणों का मंदीकरण कार्यस्टैंडबाय अवधि "1min/10min" पर सेट, दिन के प्रकाश सेंसर "निष्क्रिय" पर सेट नहीं
दिन का प्रकाश प्राथमिकतास्टैंडबाय अवधि "+∞" पर सेट, डेलाइट सेंसर "10Lux/30Lux/50Lux" पर सेट
उत्पाद की जानकारी
आयाम
MC087D sensor dimensional diagram
कार्य और वायरिंग आरेख
MC087D sensor function and wiring diagram
स्थापना गाइड
MC087D sensor installation method 1MC087D sensor installation method 2
स्थापना नोटःमाइक्रोवेव एंटीना और धातु प्लेट और दीपक आवास के बीच की दूरी 3.2 मिमी से अधिक होनी चाहिए और धातु प्लेट कदम 2 मिमी से अधिक नहीं होना चाहिए,अन्यथा यह माइक्रोवेव एंटेना के संचालन को प्रभावित करेगा.
डीआईपी स्विच विन्यास
कार्यपता लगाने का क्षेत्रसमय रोकेंदिन का प्रकाश सेंसरप्रतीक्षा अवधिस्टैंडबाय डिम लेवल
123456789
Ⅰचालूचालू१००%चालूचालू5sचालूचालू15 लक्सचालूचालू0sचालू२०%
Ⅱचालू-75%चालू-तीस के दशकचालू-50Luxचालू-1 मिनट-30%
Ⅲ-चालू50%-चालू3 मिनट-चालू150 लक्स-चालू10 मिनट
Ⅳ--25%--10 मिनट--अक्षम करें--+∞
नोटःजब स्टैंड-बाय अवधि डायल कोड +∞ पर सेट किया जाता है, तो यह अर्ध-प्रकाश बंद के साथ दिन के प्रकाश प्राथमिकता मोड में प्रवेश करेगा।
विकिरण पैटर्न
MC087D sensor radiation pattern diagram
आरंभिकरण और डिफ़ॉल्ट सेटिंग
आरंभ प्रक्रिया

प्रकाश चालू होने के बाद 100% चमक पर चालू हो जाएगा, और 10 सेकंड के बाद बंद हो जाएगा। आरंभिकरण के दौरान, कोई बाहरी गति सेंसर संकेत का पता नहीं लगाया जाएगा।

डिफ़ॉल्ट सेटिंग्स
  • संवेदनशीलताः 100%
  • प्रतीक्षा समयः 5 सेकंड
  • दिन के प्रकाश सेंसरः अक्षम करें
  • स्टैंडबाय अवधि: 0s
  • स्टैंडबाय मंदता स्तरः 20%
आवेदन दिशानिर्देश
महत्वपूर्ण स्थापना नोट्सः
  • स्थापना केवल योग्य इलेक्ट्रीशियनों द्वारा की जानी चाहिए
  • स्थापना, वायरिंग या डीआईपी स्विच सेटिंग्स बदलने से पहले हमेशा बिजली बंद करें
  • पता लगाने का क्षेत्र वस्तु की गति, आकार, माउंटिंग ऊंचाई, कोण, वातावरण और परावर्तक सामग्री के साथ भिन्न होता है
  • दीवार पर लगाने से छत पर लगाने की तुलना में पता लगाने का क्षेत्र काफी बढ़ जाता है
  • सेंसर मापदंडों को विभिन्न स्थापना वातावरणों के लिए समायोजन की आवश्यकता हो सकती है
  • केवल इनडोर उपयोग के लिए - आउटडोर उपयोग जलरोधक प्रदर्शन को प्रभावित करता है
  • अधिकतम स्थापना ऊंचाईः 6 मीटर (सर्वोत्तमः 3 मीटर)
  • सेंसरों के बीच न्यूनतम दूरीः 3 मीटर
  • चलती वस्तुओं, प्रशंसकों, डीसी मोटर्स या हवा के आउटलेट के पास स्थापना से बचें
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते - बंद धातु के घेरों में स्थापित न करें
  • स्थिर आउटपुट वोल्टेज और कम रिपल गुणांक (<100mV) के साथ सीसी विनियमित बिजली आपूर्ति का उपयोग करें
  • भार धारा 25mA से अधिक होनी चाहिए
