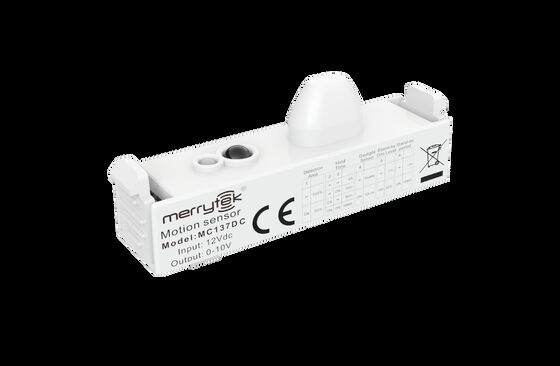

त्रि-प्रूफ लाइट डिममेबल सेंसर, लॉन्ग स्ट्रिप शेल, लघु एंटीना डिजाइन, कोई छायांकन नहीं

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या एमसी137डी सी और एमसी137डी डी
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण बुलबुला बैग + विभाजन + बाहरी बॉक्स (K=A)
प्रसव के समय फ़ीनिक्स संपर्क मूल बिल्कुल नया
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 36*19*31सेमी, 8किग्रा (4पीसी/सीटीएन)
उत्पाद विवरण
रेटेड वोल्टेज 12 ± 1 वीडीसी तरंग वोल्टेज <100mVp-p
कार्य आवृत्ति 5.8GHz ±75MHz, ISM बैंड स्थापना ऊँचाई 3 मी (अधिकतम 5 मी)
पैकेजिंग विवरण बिल्ट-इन: -25~60℃ जीवनभर 5 साल की वारंटी@टा
प्रमुखता देना

डिम करने योग्य मोशन सेंसर त्रि-प्रूफ प्रकाश

,

लंबी पट्टी खोल त्रि-सबूत प्रकाश

,

लघु एंटीना सेंसर प्रकाश
एक संदेश छोड़ें
उत्पाद विवरण
लघु एंटीना डिजाइन के साथ त्रि-प्रूफ लाइट डिममेबल सेंसर
उत्पाद की विशेषताएं
  • पेटेंट मिनी युग्मन द्विध्रुवीय एंटीना
  • लघु एंटीना डिजाइन के साथ लंबी पट्टी खोल, छायांकन समस्याओं को समाप्त करना
  • अति-कम आरएफ पावर आउटपुट, मानव स्वास्थ्य के लिए सुरक्षित
  • रिमोट कंट्रोल और सेंसिंग पैरामीटर को समायोजित करने के लिए डीआईपी स्विच
  • धातु वातावरण के लिए उच्च अनुकूलन क्षमता के साथ कम साइड लोब
  • तापमान, आर्द्रता, शोर, वायु प्रवाह, धूल और प्रकाश की स्थिति से प्रभावित नहीं
तकनीकी मापदंड
इनपुट विनिर्देश
नामित वोल्टेज 12 ± 1 वीडीसी
कार्य करंट MC137D C: 20±2mA
रिपल वोल्टेज < 100mVp-p
आउटपुट विनिर्देश
आउटपुट सिग्नल MC137D C: 0-10VDC डिमिंग सिग्नल
दिन का प्रकाश सेंसर
दिन का प्रकाश सेंसर दिन का प्रकाश प्राथमिकता
सेंसर पैरामीटर
कार्य आवृत्ति 5.8GHz ±75MHz, ISM बैंड
प्रेषण शक्ति 1mW अधिकतम.
पता लगाने की सीमा (रेडियस) छत की स्थापना 3 मीटर ऊंचाईः r≥4m@0.3m/s, r≥2.5m@1m/s
क्षैतिज स्थापना 2 मीटर ऊंचाईः r≥8m@0.3m/s, r≥4m@1m/s
स्थापना की ऊंचाई 3 मीटर (5 मीटर अधिकतम)
पर्यावरण विनिर्देश
कार्य तापमान अंतर्निहितः -25~60°C
भंडारण तापमान -40°C से 80°C, आर्द्रता ≤85% (गैर-संक्षेपण)
प्रमाणन मानक
प्रमाणित CE, RED (अपेन्डिंग)
पर्यावरणीय आवश्यकताएं RoHS 2 के अनुरूप है।0, पहुंच की आवश्यकताएं
आईपी रेटिंग IP20
अन्य विनिर्देश
वायरिंग 3 पिन 2.0 मिमी टर्मिनल
स्थापना की आवश्यकताएं अंतर्निहित स्थापना
पैकेजिंग की आवश्यकताएं बुलबुला बैग + विभाजन + बाहरी बॉक्स (K=A)
शुद्ध भार 10±2 ग्राम
जीवनकाल 5 वर्ष की वारंटी
मॉडल का चयन
MC137D C MC137D D
0-10वीडीसी मंद संकेत पीडब्ल्यूएम डिमिंग सिग्नल
दिन का प्रकाश प्राथमिकता
कार्य विवरण
कार्य MC137D C, MC137D D
चालू/बंद फ़ंक्शन नहीं
दो-चरण मंदीकरण कार्य नहीं
तीन चरणों का मंदीकरण कार्य स्टैंडबाय अवधि को "5min/10min/30min" पर सेट किया जाना चाहिए
दिन के उजाले में कटाई नहीं
दिन का प्रकाश प्राथमिकता स्टैंडबाय अवधि को "+∞" पर सेट किया जाना चाहिए
तकनीकी आरेख
छत रोशनी पर उपयोग के लिए अनुशंसित
आयाम
त्रि-प्रूफ लाइट डिममेबल सेंसर, लॉन्ग स्ट्रिप शेल, लघु एंटीना डिजाइन, कोई छायांकन नहीं 0
वायरिंग आरेख और कार्य आरेख
त्रि-प्रूफ लाइट डिममेबल सेंसर, लॉन्ग स्ट्रिप शेल, लघु एंटीना डिजाइन, कोई छायांकन नहीं 1
स्थापना आरेख
त्रि-प्रूफ लाइट डिममेबल सेंसर, लॉन्ग स्ट्रिप शेल, लघु एंटीना डिजाइन, कोई छायांकन नहीं 2
स्थापना की सूचना:स्थापित करते समय, कृपया माइक्रोवेव एंटीना और प्रकाश बोर्ड के बीच की दूरी पर ध्यान दें।
डीआईपी स्विच सेटिंग्स
कार्य पता लगाने का क्षेत्र समय रोकें दिन का प्रकाश सेंसर स्टैंडबाय डिम लेवल प्रतीक्षा अवधि
डायल कोड 1 2 3 4 5 6
Ⅰ - १००% - - 5s - अक्षम करें 5Lux/15Lux/30Lux/50Lux 100-150 लक्स - 0% - +∞
Ⅱ चालू 50% - चालू 1 मिनट चालू 30Lux 100 लक्स 200 लक्स चालू २०% चालू 15 मिनट
Ⅲ चालू - 3 मिनट 150 लक्स 300 लक्स
Ⅳ चालू चालू 10 मिनट
रिमोट कंट्रोल निर्देश
आरंभिकरणःसेंसर पहली बार 100% चमक पर प्रकाश चालू करेगा, और 10 सेकंड के बाद इसे बंद कर देगा। आरंभिकरण अवधि के दौरान, सेंसर आंदोलन का पता लगाने में सक्षम नहीं है।
डिफ़ॉल्ट सेटिंगःसंवेदनशीलता: 100%। प्रतीक्षा समय: 5 सेकंड। दिन का प्रकाश सेंसर: अक्षम करें। प्रतीक्षा अवधि: 15 मिनट। प्रतीक्षा समयः 0%
आवेदन दिशानिर्देश
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापना, वायरिंग, डायल स्विच की सेटिंग आदि को बदलने से पहले बिजली काट दें।
  • सेंसिटिंग दूरी ऐसे कारकों से संबंधित है जैसे चलती वस्तु की गति, चलती वस्तु का आकार, स्थापना ऊंचाई, स्थापना कोण,क्या स्थापना वातावरण खुला है, और रिफ्लेक्टर की सामग्री।
  • जब माइक्रोवेव सेंसर दीवार पर स्थापित किया जाता है, तो छत पर स्थापित की तुलना में पता लगाने की दूरी काफी बढ़ जाएगी।कृपया उपयोग के लिए संवेदनशीलता कम करें या उपयोग सेटिंग की पुष्टि करने के लिए हमारी कंपनी से संपर्क करें.
  • विभिन्न स्थापना वातावरणों में सेंसर मापदंडों को फिर से कॉन्फ़िगर करने की आवश्यकता हो सकती है।
  • यह सेंसर केवल इनडोर उपयोग, बाहरी हवा और बारिश के लिए है, और आसपास की चलती वस्तुएं झूठी ट्रिगर का कारण बनेंगी।
  • सेंसर उत्पाद की स्थापना ऊंचाई 6 मीटर से अधिक नहीं हो सकती है, और इष्टतम ऊंचाई 3 मीटर है; दो सेंसरों के बीच की दूरी 3 मीटर से अधिक होनी चाहिए।
  • जब सेंसर धातु के दीपक में, धातु के परावर्तक सतह पर या संकीर्ण बंद वातावरण में स्थापित किया जाता है, तो माइक्रोवेव कई बार परावर्तित होंगे और झूठी ट्रिगरिंग का कारण बनेंगे।
  • कृपया सुनिश्चित करें कि सेंसर के आसपास कोई चलती संकेत जैसे कि प्रशंसक, डीसी मोटर्स, सीवेज पाइप, वायु आउटलेट आदि न हों।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते, बंद या अर्ध-बंद धातु दीपक में स्थापित करने से बचें, और उत्पाद को अवरुद्ध करने वाला कोई धातु या कांच नहीं होना चाहिए।
  • स्थिर आउटपुट वोल्टेज और कम लहर गुणांक के साथ एक सीसी विनियमित बिजली की आपूर्ति का उपयोग किया जाना चाहिए। बिजली की आपूर्ति की लहर 100mV से कम होनी चाहिए; लोड करंट 25mA से अधिक होना चाहिए।
  • उत्पाद विनिर्देशों और मापदंडों को पूर्व सूचना के बिना अनुकूलित किया जा सकता है।
