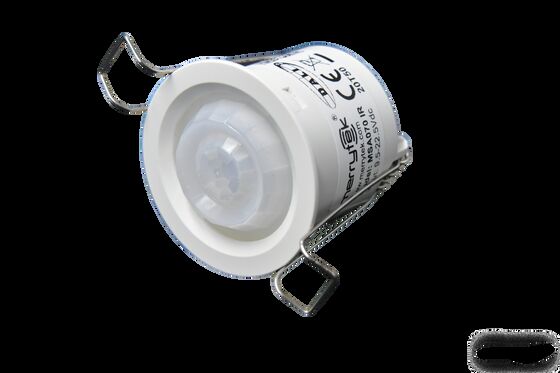

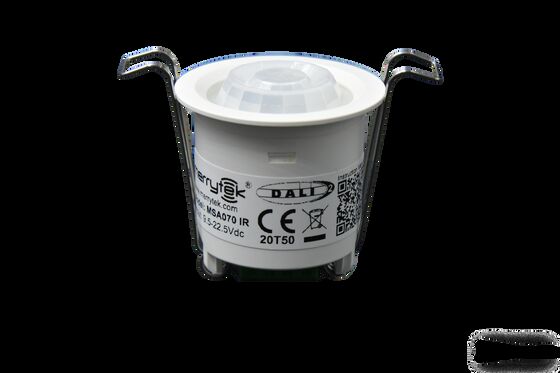

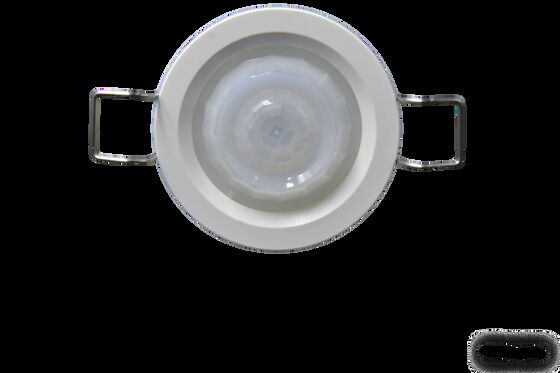

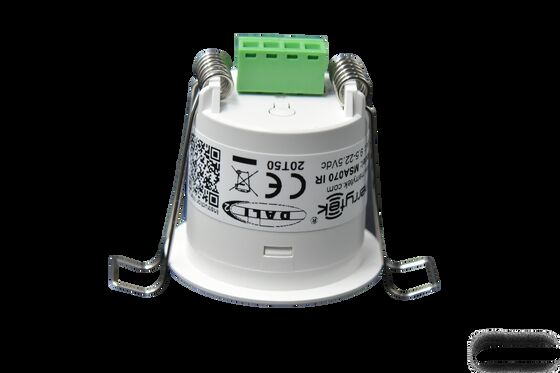

आरएस-485 प्रोटोकॉल के साथ 35 मिमी कट-आउट पीआईआर छत माउंट कॉरिडोर अधिभोग सेंसर

  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या एमएसए070डी आईआर 485
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण व्हाइट बॉक्स + व्हाइट बॉक्स टैग + क्लैपबोर्ड + कार्टन (के = ए)
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10,000pcs प्रति माह
उत्पाद विवरण
इनपुट वोल्टेज 12-24वीडीसी कार्यशील वर्तमान 20mA अधिकतम.
बिजली की खपत गोल समारोह 485 रुपये
उपलब्ध मोशन डिटेक्शनग, डेलाइट सेंसर बढ़ती हुई ऊँचाई 2.5-4 मीटर
इंस्टालेशन फ्लैश माउंट कट का आकार Φ35 मिमी
प्रमुखता देना

35 मिमी की छत पीआईआर अधिभोग सेंसर

,

RS-485 कॉरिडोर गति सेंसर

,

छत माउंट पीआईआर सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
आरएस-485 प्रोटोकॉल के साथ 35 मिमी कट-आउट पीआईआर सीलिंग माउंट कॉरिडोर अधिभोग सेंसर
आरएस-485 प्रोटोकॉल संचार के साथ कॉम्पैक्ट 35 मिमी कट-आउट पीआईआर छत माउंट अधिभोग सेंसर, विशेष रूप से गलियारे और शौचालय गति का पता लगाने के अनुप्रयोगों के लिए डिज़ाइन किया गया।
प्रमुख विशेषताएं
  • उन्नत पीआईआर गति का पता लगाने की तकनीक
  • समतल फ्रेस्नेल लेंस वाला सुपर मिनी केस
  • सिस्टम एकीकरण के लिए RS485 प्रोटोकॉल आउटपुट
  • परिवेश प्रकाश का पता लगाने की क्षमता
  • कॉन्फ़िगर करने योग्य दिन के प्रकाश की सीमा और रिपोर्टिंग मोड
  • अधिकतम पता लगाने की सीमाः 8-10 मीटर व्यास
  • गलियारे और शौचालय अनुप्रयोगों के लिए आदर्श
  • डिटेक्शन क्षेत्र, प्रतीक्षा समय और डिवाइस आईडी का दूरस्थ विन्यास
  • छिपे हुए, अंतर्निहित स्थापना डिजाइन
  • सीमलेस छत एकीकरण के लिए अल्ट्रा-छोटे आकार
तकनीकी विनिर्देश
इनपुट/आउटपुट पैरामीटर
इनपुट वोल्ट 12-24V DC
नामित वोल्टेज 12/24V DC
कार्य करंट अधिकतम 20mA
बिजली की खपत ≤0.5W @12/24V DC
आउटपुट सिग्नल RS485
सेंसर पैरामीटर
कार्य पीआईआर गति का पता लगाने + दिन के प्रकाश सेंसर
पता लगाने का क्षेत्र MH18 रिमोट/RS485 सेटिंगः 100%/75%/50%/25%
समय रोकें MH18 रिमोट/RS485 सेटिंगः 2s/30s/1min/3min/5min/10min/30min
दिन के प्रकाश सेंसर की सीमा MH18 रिमोट/RS485 सेटिंगः 5lux/15lux/30lux/50lux/100lux/150lux/डिसेबल
त्रिज्या पता लगाने की सीमा 3 मीटर की ऊंचाई पर स्पर्शशील गतिः 4-5m @ 25°C (रेडियल गति का पता लगाने की सीमा कम)
रिमोट कंट्रोल उपलब्ध
माउंटिंग ऊंचाई 2.5-4 मीटर (सामान्यतः 3 मीटर)
अनुप्रयोग वातावरण
ड्रिल होल Φ35 मिमी
कार्य तापमान -25°C से +50°C (खोज सीमा तापमान के अनुसार भिन्न होती है)
भंडारण तापमान -40°C से +80°C
वारंटी 3 वर्ष (इनडोर अनुप्रयोगों में उत्पाद गुणवत्ता के मुद्दों के लिए)
तार मानक तार व्यासः 0.2-2.5mm, स्ट्रिपिंग लंबाईः 7-8mm
प्रमाणन मानक
प्रमाणपत्र सीई अनुरूप
पर्यावरणीय आवश्यकताएं RoHS अनुरूप
आईपी रेटिंग IP20
उत्पाद आयाम
आरएस-485 प्रोटोकॉल के साथ 35 मिमी कट-आउट पीआईआर छत माउंट कॉरिडोर अधिभोग सेंसर 0
वायरिंग आरेख
आरएस-485 प्रोटोकॉल के साथ 35 मिमी कट-आउट पीआईआर छत माउंट कॉरिडोर अधिभोग सेंसर 1 आरएस-485 प्रोटोकॉल के साथ 35 मिमी कट-आउट पीआईआर छत माउंट कॉरिडोर अधिभोग सेंसर 2
विकिरण पैटर्न का पता लगाना
आरएस-485 प्रोटोकॉल के साथ 35 मिमी कट-आउट पीआईआर छत माउंट कॉरिडोर अधिभोग सेंसर 3
पता लगाने के संकेत की जानकारी
सेंसर पहचान क्षेत्र के भीतर मानव गतिशील संकेतों का पता लगाता है, विशेष रूप से महत्वपूर्ण मानव आंदोलन जैसे चलने के लिए अनुकूलित।
रिमोट कंट्रोल (MH18)
आरएस-485 प्रोटोकॉल के साथ 35 मिमी कट-आउट पीआईआर छत माउंट कॉरिडोर अधिभोग सेंसर 4
RS485 प्रोटोकॉल विनिर्देश
बाउड दर 9600
डाटा बिट 8
रोकना 1
संचार डेटा प्रकार HEX TX/RX
डेटा कमांड अंतराल >210ms
प्रोटोकॉल कमांड संरचना
DATA0 DATA1 DATA2 DATA3 DATA4 DATA5/DATA6/DATA7 DATA8
फ्रेम हेडर आईडी हाई बिट आईडी लो बिट डेटा की लंबाई कार्य मूल्य चेक कोड
प्रोटोकॉल कमांड संदर्भ
कमांड कार्य डेटा रेंज आर/डब्ल्यू डिफ़ॉल्ट मान
0x00 कमांड मान पढ़ें - w -
0x03 उपस्थिति/गैर-मौजूदगी की रिपोर्ट १-२ w/r 01
0x05 पता लगाने का क्षेत्र 0-100 w/r १००%
0x07 अवरोधन समय 0-FFFFFF w 0
0x08 संकेतक सक्रियण 0-1 w/r 01
0x09 दिन के प्रकाश मूल्य की रिपोर्ट 0-1200lux r -
0x0A दिन का प्रकाश अंतर मान सेट करना 10-100 w/r 10 लक्स
0x0D रोक समय सेटिंग 3-7200 w/r तीस के दशक
0x17 फर्मवेयर संस्करण 0.0.0-100.0.0 r वर्तमान संस्करण
0x18 डिवाइस आईडी सेट करना 0x0000-0xFFFF w/r 0xFFFF
0x20 दिन की रोशनी की भरपाई करना 0x01-0x64 w/r 0x0a
0x21 डिवाइस आईडी संपादित करें 0-1 w 0x00
0x22 रिपोर्ट या रीडिंग मोड 0-1 w/r 01
0x23 स्थिति फ्लिप करें 1 w 1
0x25 दिन के प्रकाश की सीमा फ़ंक्शन 0-1200lux,65535 w/r 65535
0x26 सेंसर फ़ंक्शन सक्रियण 0-1 w/r 0
0x30 फ़ैक्टरी सेटिंग पुनर्स्थापित करें 1 w -
स्थापना के लिए दिशानिर्देश
  • स्थापना एक योग्य इलेक्ट्रीशियन द्वारा बिजली से डिस्कनेक्ट के साथ किया जाना चाहिए
  • अधिकतम 4 मीटर ऊंचाई केवल इनडोर उपयोग के लिए, तापमान संवेदनशील क्षेत्रों से दूर
  • कोई बड़ी वस्तुओं का पता लगाने के क्षेत्र में बाधा सुनिश्चित करें (सेंसर वस्तुओं के माध्यम से पता नहीं कर सकते)
  • चमकदार वस्तुओं, वाई-फाई राउटर या माइक्रोवेव ओवन के पास न रखें
  • पता लगाने की सीमा 25°C के वातावरण के लिए अनुकूलित - प्रदर्शन तापमान के साथ भिन्न होता है
  • स्पर्श गति के लिए अनुकूलित पता लगाने - रेडियल गति का पता लगाने कम है
उत्पाद अस्वीकरण
उत्पाद प्रौद्योगिकी की जटिलता और अनुप्रयोग वातावरण में मतभेदों के कारण, यह विनिर्देश केवल संदर्भ के रूप में कार्य करता है।हम सूचना के बिना उत्पाद विनिर्देशों को संशोधित करने का अधिकार सुरक्षित रखते हैं और कोई कानूनी प्रतिबद्धता या गारंटी नहीं करते हैंउपयोगकर्ताओं को अपने उत्पाद अनुभव के आधार पर विनिर्देश सामग्री को पूरक या संशोधित करने के लिए प्रोत्साहित किया जाता है।
विस्तृत तकनीकी विनिर्देशों और प्रोटोकॉल दस्तावेज के लिए, कृपया सीधे निर्माता से परामर्श करें।
