30 मीटर तक की अधिकतम माउंटिंग ऊंचाई पीआईआर हाई बे 360° सेंसर हाई बे पीआईआर डिटेक्टर

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	Merrytek
प्रमाणन	CE
मॉडल संख्या	MSA250S आईआर
न्यूनतम आदेश मात्रा	100 पीसी
मूल्य	बातचीत योग्य
पैकेजिंग विवरण	व्हाइट बॉक्स + व्हाइट बॉक्स टैग + क्लैपबोर्ड + कार्टन (के = ए)
प्रसव के समय	1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें	टी/टी
आपूर्ति की क्षमता	10,000pcs प्रति माह

उत्पाद विवरण

इनपुट वोल्टेज	220-240VAC	कार्यशील वर्तमान	20mA अधिकतम.
बिजली की खपत	गोल	समारोह	चालू/बंद फ़ंक्शन
भार क्षमता	2000W (आगमनात्मक)	बढ़ती हुई ऊँचाई	30मी
इंस्टालेशन	सतह आरूढ़	आईपी रेटिंग	आईपी54
प्रमुखता देना	पीआईआर मोशन सेंसर हाई बे , 360° पीआईआर डिटेक्टर 30 मीटर रेंज , वारंटी के साथ हाई बे पीआईआर सेंसर

एक संदेश छोड़ें

उत्पाद विवरण

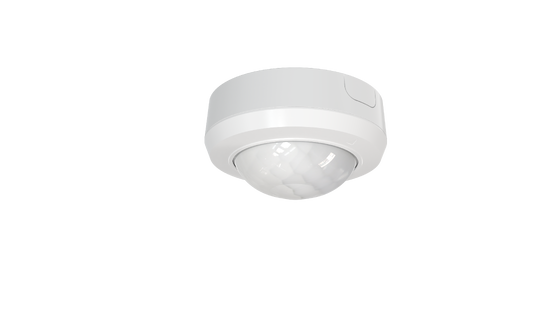

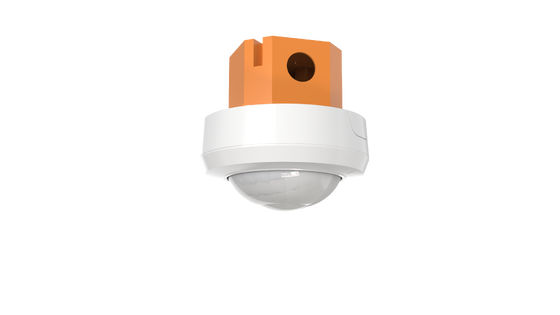

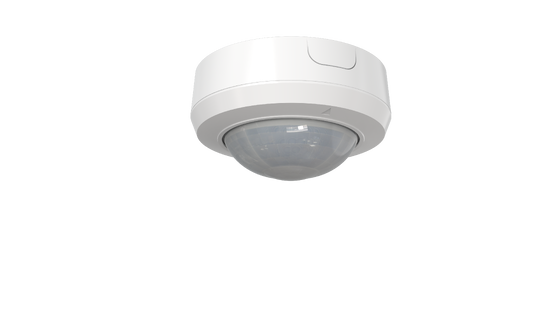

MSA250S IR हाई बे PIR मोशन सेंसर

पेशेवर हाई-माउंटिंग PIR मोशन सेंसर जिसमें डेलाइट डिटेक्शन फ़ंक्शन है, जिसे 30 मीटर तक की माउंटिंग ऊंचाई के लिए 360° डिटेक्शन कवरेज के साथ डिज़ाइन किया गया है।

उत्पाद अवलोकन

MSA250S IR एक उच्च-प्रदर्शन PIR मोशन सेंसर है जिसमें मेरीटेक की विशेष सुपर हाई लेंस तकनीक है। जब 3-30 मीटर की ऊंचाई पर स्थापित किया जाता है, तो यह अधिकतम 30 मीटर व्यास का पता लगाने वाला कवरेज प्राप्त करता है। उन्नत सॉफ्टवेयर एल्गोरिदम के साथ मिलकर, यह विभिन्न औद्योगिक परिदृश्यों में मानव आंदोलनों का सटीक रूप से पता लगाता है ताकि स्मार्ट लाइटिंग अनुप्रयोगों को ट्रिगर किया जा सके।

मुख्य विशेषताएं

डेलाइट सेंसर कार्यक्षमता के साथ PIR मोशन डिटेक्शन
सिंगल चैनल ON/OFF आउटपुट के साथ सटीक मोशन डिटेक्शन
रोटेशन स्विच या रिमोट कंट्रोल के माध्यम से पता लगाने वाला क्षेत्र, होल्ड टाइम और डेलाइट थ्रेशोल्ड समायोज्य
अधिकतम पता लगाने की सीमा: 10 मीटर ऊंचाई पर 30-36 मीटर व्यास / 30 मीटर ऊंचाई पर 6-10 मीटर व्यास
26A रिले जिसमें अधिकतम लोडिंग क्षमता है: 2000W प्रतिरोधी और 1200W इंडक्टिव
2kV सर्ज क्षमता सुरक्षा

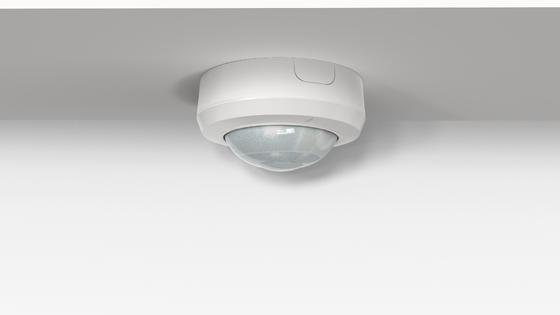

सतह माउंटिंग इंस्टॉलेशन
लॉबी, गोदाम और औद्योगिक मोशन डिटेक्शन अनुप्रयोगों के लिए आदर्श

तकनीकी विशिष्टताएँ

इनपुट/आउटपुट पैरामीटर
इनपुट वोल्टेज	220-240V AC
रेटेड वोल्टेज	230V AC
कार्यशील धारा	20mA अधिकतम
बिजली की खपत	≤0.5W @230V AC
आउटपुट सिग्नल	ON/OFF
अधिकतम सर्ज वोल्टेज	2KV (L/N, EN61000-4-5)
अधिकतम सर्ज धारा	75A (50% Ipeak, twidth =500us, 230Vac पूर्ण लोड, कोल्ड स्टार्ट)
अधिकतम लोडिंग	2000W प्रतिरोधी लोडिंग और 1200W इंडक्टिव लोडिंग @230Vac

सेंसर पैरामीटर
कार्य	PIR मोशन डिटेक्शन + डेलाइट सेंसर
पता लगाने वाला क्षेत्र	रोटेशन स्विच/MH10 रिमोट सेटिंग: 100%/75%/50%/25%
होल्ड टाइम	रोटेशन स्विच/MH10 रिमोट सेटिंग: टेस्ट 2s/30s/1min/5min/10min/30min
डेलाइट सेंसर	रोटेशन स्विच/MH10 रिमोट सेटिंग: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/डिसेबल
त्रिज्या पता लगाने की सीमा (100% सीमा)	10 मीटर माउंटिंग ऊंचाई (स्पर्शरेखीय गति) के आधार पर 25°C पर 15-18 मीटर 3 मीटर माउंटिंग ऊंचाई (स्पर्शरेखीय गति) के आधार पर 25°C पर 3-5 मीटर
डेलाइट प्राथमिकता	50 लक्स चालू/300 लक्स बंद से 200 लक्स चालू/600 लक्स बंद तक कई सेटिंग्स
रिमोट कंट्रोल	उपलब्ध (MH10 रिमोट)
माउंटिंग ऊंचाई	3-30 मीटर (विशिष्ट मान: 10 मीटर)

अनुप्रयोग वातावरण
स्थापना	सतह माउंटिंग
कार्य तापमान	-25°C से +50°C (तापमान के साथ पता लगाने की सीमा भिन्न हो सकती है)
भंडारण तापमान	-25°C से +50°C, आर्द्रता ≤60% (गैर-संक्षेपण)
वायरिंग मानक	तार व्यास: 0.2-2.5mm², तार छीलने की लंबाई: 5-8mm
वारंटी	5 साल (इनडोर अनुप्रयोग)

प्रमाणन और मानक
प्रमाणपत्र	CE UACK
पर्यावरणीय आवश्यकताएं	RoHS के अनुरूप
IP रेटिंग	IP54

उत्पाद आयाम

वायरिंग आरेख

महत्वपूर्ण वायरिंग नोट्स:
1. LN टर्मिनल AC इनपुट को दर्शाता है, L'N AC आउटपुट को दर्शाता है। कृपया सही ढंग से तारें।
2. एक सेंसर की अधिकतम लोडिंग क्षमता एकल लोड के लिए 2000W प्रतिरोधी और 1200W इंडक्टिव है। एक लूप में अतिरिक्त लोड के लिए, हम क्षणिक सर्ज ओवरलोड से बचने के लिए आउटपुट LN टर्मिनल में एक AC कॉन्टैक्टर जोड़ने की सलाह देते हैं।

डिटेक्शन रेडिएशन पैटर्न

डिटेक्शन सिग्नल जानकारी

उत्पाद मानव गति संकेतों का पता लगाता है। गति संकेत पहचान पता लगाने वाले क्षेत्र के भीतर महत्वपूर्ण मानव आंदोलन (चलना) की पहचान करती है।

आरंभीकरण प्रक्रिया

पावर चालू होने पर, सेंसर इंडिकेटर 20 सेकंड तक झपकने के बाद बंद हो जाएगा। सेंसर इस आरंभीकरण अवधि के दौरान गति संकेतों का पता नहीं लगाएगा। 20 सेकंड के बाद, आप पता लगाने वाले क्षेत्र, होल्ड टाइम, डेलाइट सेंसर और अन्य मापदंडों को समायोजित करने के लिए रोटेशन स्विच या रिमोट कंट्रोल का उपयोग कर सकते हैं।

फ़ैक्टरी डिफ़ॉल्ट सेटिंग्स

पता लगाने वाला क्षेत्र: 100%, ON/OFF टर्मिनल होल्ड टाइम: 2s, ड्राई कॉन्टैक्ट टर्मिनल होल्ड टाइम: 2s, डेलाइट थ्रेशोल्ड: डिसेबल, इंडिकेटर: ON

रोटेशन स्विच कॉन्फ़िगरेशन

पता लगाने वाला क्षेत्र सेटिंग्स

गियर	पता लगाने वाला क्षेत्र
1	25%
2	50%
3	75%
4	100%

होल्ड टाइम सेटिंग्स

गियर	होल्ड टाइम
1	टेस्ट 2s
2	30s
3	1min
4	5min
5	10min
6	30min

डेलाइट सेंसर सेटिंग्स

गियर	डेलाइट थ्रेशोल्ड
1	5lux
2	15lux
3	30lux
4	50lux
5	100lux
6	150lux
7	डिसेबल

डेलाइट प्राथमिकता सेटिंग्स

गियर	डेलाइट प्राथमिकता सेटिंग
1	50lux ON / 300lux OFF
2	100lux ON / 400lux OFF
3	150lux ON / 500lux OFF
4	200lux ON / 600lux OFF
5	डिसेबल

स्थापना और उपयोग दिशानिर्देश

सेंसर को बिजली बंद अवस्था में एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए
इनडोर उपयोग के लिए विशिष्ट स्थापना ऊंचाई 10 मीटर है
गलत ट्रिगर से बचने के लिए गर्म या तेजी से बदलते तापमान वाले क्षेत्रों से दूर स्थापित करें
सुनिश्चित करें कि पता लगाने वाले क्षेत्र के भीतर कोई बड़ी वस्तु न हो (सेंसर वस्तुओं के माध्यम से पता नहीं लगा सकता है)
गलत ट्रिगर को रोकने के लिए मजबूत-परावर्तक वस्तुओं, वाईफाई राउटर, माइक्रोवेव ओवन के पास रखने से बचें
पता लगाने वाला क्षेत्र फ़ंक्शन 25°C पर्यावरण तापमान पर आधारित है - प्रदर्शन तापमान परिवर्तन के साथ भिन्न होता है
स्पर्शरेखीय गति के लिए पता लगाना अनुकूलित है; PIR विशेषताओं के कारण रेडियल गति का पता लगाने की सीमा छोटी होती है

अस्वीकरण: उत्पाद प्रौद्योगिकी की जटिलता और अनुप्रयोग वातावरण में अंतर के कारण, हम पूरी तरह से सटीक या पूर्ण विवरण की गारंटी नहीं दे सकते हैं। यह विनिर्देश केवल उपयोगकर्ता के संदर्भ के लिए है। हम बिना सूचना के उत्पाद विनिर्देशों में परिवर्तन करने का अधिकार सुरक्षित रखते हैं और कोई कानूनी प्रतिबद्धता या गारंटी नहीं देते हैं। हम उपयोगकर्ताओं को अपने उत्पाद उपयोग अनुभव के आधार पर विनिर्देश सामग्री को पूरक या संशोधित करने के लिए प्रोत्साहित करते हैं। अधिक जानकारी के लिए, कृपया हमारे बिक्री प्रतिनिधि से संपर्क करें।
