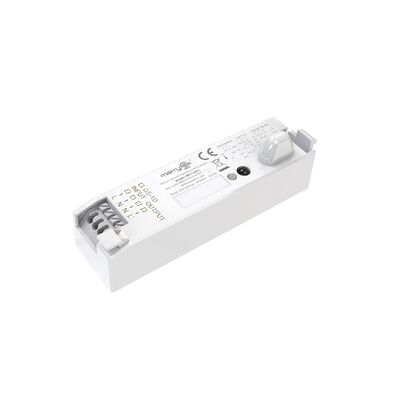

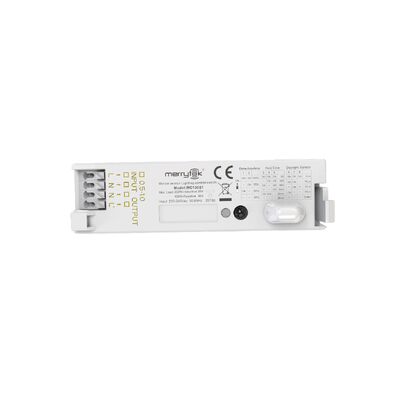

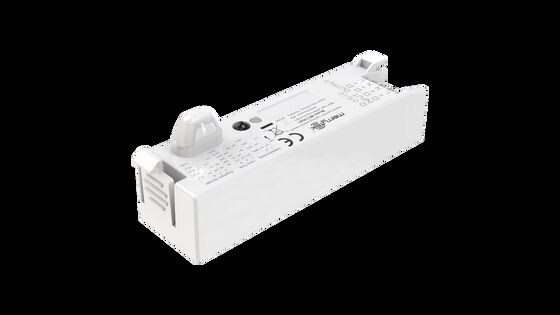

एसी ऑन/ऑफ मोशन सेंसर, ट्राई-प्रूफ लाइट और सीलिंग लाइट MC130S 1 दोनों के लिए उपलब्ध
| उत्पत्ति के प्लेस | शेनझेन, चीन |
|---|---|
| ब्रांड नाम | Merrytek |
| प्रमाणन | CE, RED, UKCA, SAA, CB |
| मॉडल संख्या | एमसी130एस 1 |
| न्यूनतम आदेश मात्रा | 100 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | डीएचएल फेडेक्स |
| प्रसव के समय | फ़ीनिक्स संपर्क मूल बिल्कुल नया |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 36*19*31सेमी, 8किग्रा (4पीसी/सीटीएन) |
उत्पाद विवरण
| रेटेड वोल्टेज | स्वचालन उद्योग | अतिरिक्त बिजली | गोल |
|---|---|---|---|
| आउटपुट नियंत्रण | पीतल का रंग और निकल चढ़ाया हुआ | भार क्षमता | 200W(प्रेरक/एलईडी); 400W(प्रतिरोधक) |
| परिचालन आवृत्ति | पीएन25 | जीवनभर | जी/एनपीटी |
| प्रमुखता देना | त्रि-प्रमाणित प्रकाश के लिए एसी गति सेंसर,चालू/बंद गति सेंसर छत प्रकाश,चालू/बंद फ़ंक्शन के साथ एसी गति सेंसर |
||
उत्पाद विवरण
ट्राइ-प्रूफ और सीलिंग लाइट के लिए एसी ऑन/ऑफ मोशन सेंसर
उत्पाद सुविधाएँ
- सीलिंग लाइट के लिए पेटेंटेड मिनी कपलिंग डिपोल एंटीना डिज़ाइन किया गया
- गलत ट्रिगरिंग के बिना बिल्ट-इन मेटल एलईडी ट्रे के लिए उपयुक्त
- कॉम्पैक्ट आकार जो प्रकाश वितरण को प्रभावित नहीं करता है
- कम साइडलोब प्रदर्शन धातु प्रतिबिंब स्थानों में झूठे ट्रिगर को रोकता है
- कम ट्रांसमिटिंग पावर मनुष्यों को कोई नुकसान नहीं पहुंचाती है
- सेंसर डेटा डीआईपी स्विच और रिमोट कंट्रोल के माध्यम से कॉन्फ़िगर करने योग्य
- तापमान, आर्द्रता, शोर, धूल और अन्य पर्यावरणीय कारकों से अप्रभावित
तकनीकी पैरामीटर
| इनपुट | |
|---|---|
| रेटेड वोल्टेज | 220-240VAC 50/60Hz |
| स्टैंड-बाय पावर | ≤0.5W |
| सर्ज टेस्ट | L--N: 1kV |
| आउटपुट | |
| आउटपुट नियंत्रण | चालू-बंद |
| लोड क्षमता | 200W (इंडक्टिव/एलईडी); 400W (प्रतिरोधक) |
| अधिकतम सर्ज क्षमता | 10A रिले: 30A (50% Ipeak, twidth =200us, 230Vac पूर्ण लोड, कोल्ड स्टार्ट) |
| सेंसर पैरामीटर | |
| ऑपरेटिंग फ्रीक्वेंसी | 5.8 GHz ±75MHz, ISM वेव बैंड |
| ट्रांसमिटिंग पावर | 1mW अधिकतम। |
| पता लगाने की त्रिज्या | r≥3m (सीलिंग माउंटिंग), r≥8m (दीवार माउंटिंग) मोशन स्पीड: 1m/s, 100% संवेदनशीलता, 165cm व्यक्ति |
| माउंटिंग ऊंचाई | 2.5-5m (सीलिंग माउंटिंग), 2-3m (दीवार माउंटिंग) |
| पर्यावरण | |
| ऑपरेटिंग तापमान | -25°C से 60°C |
| भंडारण तापमान | -40°C से 80°C, आर्द्रता: ≤85% (गैर-संक्षेपण) |
| प्रमाणन और मानक | |
| प्रमाणपत्र | CE, RED, UKCA, SAA, CB |
| पर्यावरणीय आवश्यकताएं | RoHS 2.0, Reach के अनुरूप |
| IP रेटिंग | IP20 |
| अन्य विनिर्देश | |
| वायरिंग | प्रेस-इन टाइप टर्मिनल ब्लॉक, वायरिंग 0.5-0.75mm² |
| स्थापना | अंतर्निर्मित |
| पैकेज | बबल बैग + क्लैपबोर्ड + कार्टन (K=A) |
| नेट वजन | 36g ±3g |
| जीवनकाल | 5 साल की वारंटी |
कार्य विवरण
| कार्य | विवरण |
|---|---|
| चालू-बंद कार्य | जब डेलाइट सेंसर को "अक्षम" पर सेट किया जाता है या परिवेशी चमक पूर्वनिर्धारित मान से कम होती है, तो सेंसर गति का पता लगाने पर सक्रिय हो जाता है और लाइट चालू कर देता है। होल्ड टाइम समाप्त होने पर लाइट बंद हो जाती है। |
| 2-स्टेप डिमिंग | लागू नहीं |
| 3-स्टेप डिमिंग | लागू नहीं |
| डेलाइट हार्वेस्टिंग | लागू नहीं |
| डेलाइट प्राथमिकता | लागू नहीं |
उत्पाद जानकारी
आयाम आरेख:
सेंसर को केवल एक लोड कनेक्ट करने के लिए डिज़ाइन किया गया है। एक से अधिक लोड कनेक्ट करने से सेंसर खराब हो सकता है।

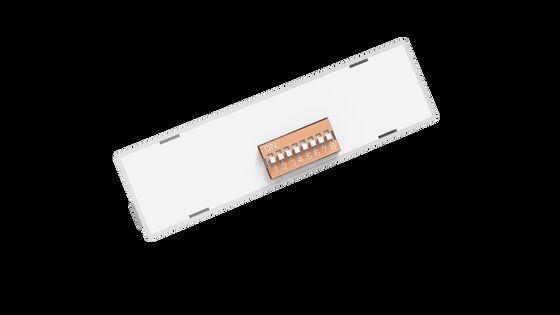

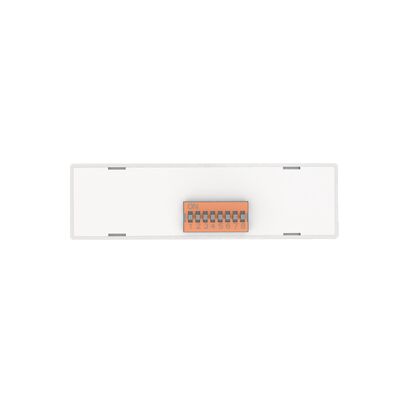

डीआईपी स्विच सेटिंग
डीआईपी स्विच कॉन्फ़िगरेशन आरेख
आरंभीकरण
पावर ऑन होने के बाद, सेंसर स्वचालित रूप से लाइट को 100% चमक तक चालू कर देता है और 10 सेकंड में लाइट बंद कर देता है। आरंभीकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं होता है।
डिफ़ॉल्ट सेटिंग्स
संवेदनशीलता: 100%, होल्ड टाइम: 5s, डेलाइट सेंसर: अक्षम
आवेदन सूचना
- सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने या डीआईपी स्विच सेट करने से पहले पावर बंद कर दें।
- माइक्रोवेव धातु में प्रवेश नहीं कर सकते। उत्पाद को बंद या अर्ध-बंद धातु लैंप में न रखें। धातु या कांच को उत्पाद के ऊपर कवर करने की अनुमति नहीं है। यदि एंटीना को धातु की प्लेट से गुजरना है, तो सुनिश्चित करें कि सेंसर का शीर्ष धातु की प्लेट के करीब हो।
- संवेदनशीलता क्षेत्र वस्तुओं की गति की गति, वस्तुओं के आकार, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण और परावर्तित सामग्री से संबंधित है। दी गई पता लगाने की सीमा इनडोर खुले वातावरण में 165 सेमी उच्च परीक्षकों द्वारा मापी गई विशिष्ट मान है।
- डेलाइट थ्रेसहोल्ड को छाया के बिना धूप वाले दिन परिवेशी प्रकाश विसरित प्रतिबिंब की स्थिति में मापा जाता है। विभिन्न वातावरण और जलवायु अलग-अलग चमक मान उत्पन्न करते हैं।
- सेंसर के बीच स्थापना रिक्ति की सिफारिश 2 मीटर से अधिक हो, और सेंसर और राउटर के बीच स्थापना रिक्ति की सिफारिश 2 मीटर से अधिक हो।
- सेंसर को धातु, पीसीबी, एलईडी ट्रे, आदि से ढका या छिपाया नहीं जाना चाहिए। सेंसर एंटीना और आसपास की सामग्री के बीच की दूरी 5 मिमी से अधिक होनी चाहिए। सेंसर एंटीना के पास कोई धातु या पीसीबी ट्रैक नहीं होना चाहिए। अनुशंसित कवर मोटाई 2 मिमी है, जिसमें सेंसर एंटीना और कवर के बीच 3.2 मिमी से अधिक की दूरी हो।
- कंपन संकेतों को गतिमान संकेतों के रूप में माना जाएगा जो सेंसर को ट्रिगर करते हैं। लंबे समय तक कंपन करने वाली वस्तुओं, जैसे कि बड़ी धातु उपकरण, पाइप, एयर कंडीशनिंग आउटलेट, एग्जॉस्ट वेंट, स्मोक एग्जॉस्ट मशीन पोर्ट और हिलने वाले पंखे से सेंसर को दूर स्थापित करें। पता लगाने वाले क्षेत्र में पालतू जानवर झूठे ट्रिगर का कारण बन सकते हैं।
- माइक्रोवेव मॉड्यूल की एंटीना सतह को इनपुट एसी, आउटपुट डीसी, रेक्टिफायर ब्रिज, ट्रांसफार्मर, स्विच ट्यूब और अन्य उच्च-शक्ति उपकरणों से दूर रखा जाना चाहिए ताकि उच्च आवृत्ति संकेतों को सामान्य संचालन को प्रभावित करने से रोका जा सके।
- सेंसर केवल इनडोर उपयोग के लिए है। बाहरी या अर्ध-आउटडोर उपयोग के लिए वाटरप्रूफ प्रभाव प्रभावित होगा। हवा, बारिश और हिलने वाली वस्तुएं झूठे ट्रिगर का कारण बन सकती हैं।
