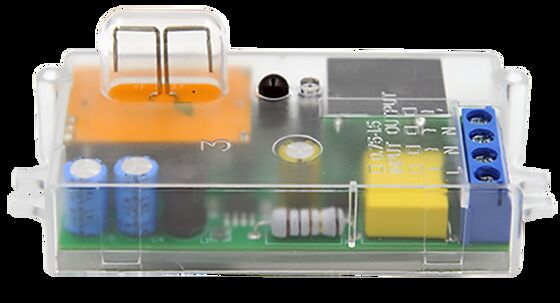

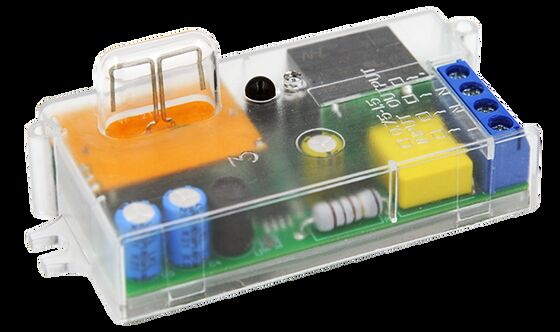

ट्राइ-प्रूफ लाइट के लिए ऑन/ऑफ मोशन सेंसर, बॉटम डिप स्विच और रिमोट सेटिंग उपलब्ध MC098S F1

  • ON/OFF Motion Sensor For Tri-proof Light, Bottom Dip Switch And Remote Setting Available MC098S F1
  • ON/OFF Motion Sensor For Tri-proof Light, Bottom Dip Switch And Remote Setting Available MC098S F1
  • ON/OFF Motion Sensor For Tri-proof Light, Bottom Dip Switch And Remote Setting Available MC098S F1
  • ON/OFF Motion Sensor For Tri-proof Light, Bottom Dip Switch And Remote Setting Available MC098S F1
  • ON/OFF Motion Sensor For Tri-proof Light, Bottom Dip Switch And Remote Setting Available MC098S F1
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE, RED
मॉडल संख्या एमसी098एस एफ1
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण बुलबुला बैग+क्लैपबोर्ड+कार्टन(K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसीएस/महीना
उत्पाद विवरण
रेटेड वोल्टेज 220-240V एसी, 50Hz/60Hz अतिरिक्त बिजली गोल
भार क्षमता 400W (आगमनात्मक); 800W (प्रतिरोधक) कार्य करने का तरीका चालू/बंद फ़ंक्शन
बढ़ती हुई ऊँचाई 3 मी (अधिकतम 6 मी) जीवनभर 5 साल की वारंटी @Ta 230V फुल लोड
प्रमुखता देना

तीन-प्रमाणित प्रकाश के लिए चालू/बंद गति सेंसर

,

निचले डिप स्विच गति सेंसर

,

दूरस्थ सेटिंग गति सेंसर
एक संदेश छोड़ें
उत्पाद विवरण
ट्राइ-प्रूफ लाइट के लिए ऑन/ऑफ मोशन सेंसर
बॉटम डिप स्विच और रिमोट सेटिंग उपलब्ध
उत्पाद सुविधाएँ
  • लो इम्पीडेंस सेंसर एंटीना पेटेंट 5G, वाई-फाई, ब्लूटूथ जैसे वायरलेस सिग्नलों से हस्तक्षेप को रोकने में मदद करता है
  • पेटेंटेड डिपोल एंटीना डिज़ाइन विश्वसनीय पहचान प्रदान करता है, जिससे सेंसर को मेटल एलईडी प्लेट्स में निर्मित होने पर झूठे ट्रिगर से बचा जा सकता है
  • बल्क ऑर्डर RED अप्रूवल के अनुरूप
  • विभिन्न इंस्टॉलेशन साइटों के लिए DIP स्विच के माध्यम से एडजस्टेबल डिटेक्शन सेंसिटिविटी
  • अल्ट्रा-स्लिम डिज़ाइन ट्राइ-प्रूफ एलईडी लैंप और सीलिंग लैंप के साथ संगत
  • अधिकतम माउंटिंग ऊंचाई 6 मीटर का समर्थन करता है
  • स्विचिंग पावर सप्लाई पूरे लैंप के PF मान को बनाए रखती है, नवीनतम ERP मानकों के अनुरूप
  • पैरामीटर सेटिंग्स के लिए डायलिंग कोड और रिमोट कंट्रोल (MH03) दोनों का समर्थन करता है
  • 5 साल की वारंटी
तकनीकी पैरामीटर
इनपुट
ऑपरेटिंग वोल्टेज रेंज 120-277V AC 50Hz/60Hz
रेटेड वोल्टेज 220-240V AC, 50Hz/60Hz
स्टैंड-बाय पावर ≤0.5W
सर्ज टेस्ट L--N: 1kV
आउटपुट
वर्किंग मोड ऑन/ऑफ फ़ंक्शन
लोड का प्रकार इंडक्टिव या रेसिस्टिव
लोड क्षमता 400W (इंडक्टिव); 800W (रेसिस्टिव)
अधिकतम सर्ज क्षमता 30A (50% Ipeak, twidth =500uS, 230Vac फुल लोड, कोल्ड स्टार्ट)
सेंसर पैरामीटर
ऑपरेटिंग फ्रीक्वेंसी 5.8 GHz ±75 MHz, ISM बैंड
ट्रांसमिटिंग पावर 1mW मैक्स.
होल्ड टाइम 5S/30S/90S/5मिनट
10S/90S/3मिनट/10मिनट (रिमोट MH03 द्वारा)
डिटेक्शन सेंसिटिविटी 100%/75%/50%/25%
100%/50% (रिमोट MH03 द्वारा)
डेलाइट सेंसर 25लक्स/डिसेबल
5लक्स/15लक्स/50लक्स/डिसेबल (रिमोट MH03 द्वारा)
डिटेक्टिंग रेडियस सीलिंग माउंटिंग 3 मीटर ऊंचाई: 1 मीटर/एस ≥2.5 मीटर (लैंप में निर्मित इंस्टॉलेशन के लिए)
वॉल माउंटिंग 2 मीटर ऊंचाई: 1M /S ≥4m (लैंप में निर्मित इंस्टॉलेशन के लिए)
माउंटिंग ऊंचाई 3 मीटर (अधिकतम 6 मीटर)
डिटेक्टिंग एंगल 150° (दीवार पर लगी)
ऑन/ऑफ फ़ंक्शन
ON/OFF motion sensor wiring diagram and connection schematic
*सेंसर को केवल एक लोड कनेक्ट करने के लिए डिज़ाइन किया गया है। एक से अधिक लोड कनेक्ट करने से सेंसर खराब हो सकता है।
उत्पाद संरचना
Motion sensor structural diagram and components layout Motion sensor dimensional specifications and mounting details

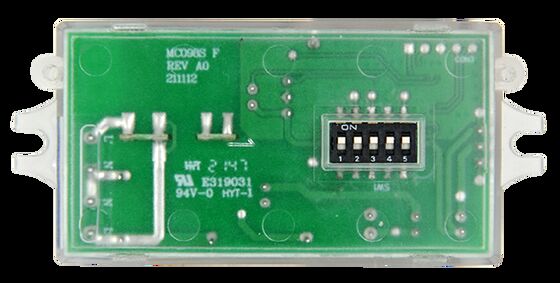

DIP स्विच सेटिंग्स
डिटेक्शन एरिया
स्विच 1 स्विच 2 सेंसिटिविटी
ऑन ऑन 100%
- ऑन 75%
ऑन - 50%
- - 25%
होल्ड टाइम
स्विच 3 स्विच 4 होल्ड टाइम
ऑन ऑन 5S
- ऑन 30S
ऑन - 90S
- - 5मिनट
डेलाइट सेंसर
स्विच 5 लाइट लेवल
ऑन 25लक्स
- डिसेबल
"डिसेबल" का मतलब है कि डेलाइट सेंसर काम नहीं करता है। यह गति का पता चलने पर परिवेशी प्रकाश की परवाह किए बिना लाइट चालू कर देगा।
रिमोट कंट्रोल (MH03)
डिटेक्शन एरिया: 100%, होल्ड टाइम: 5S, डेलाइट सेंसर: डिसेबल
इनिशियलाइज़ेशन

पावर ऑन होने के बाद, सेंसर स्वचालित रूप से 100% ब्राइटनेस पर लाइट चालू कर देता है। 10 सेकंड के बाद, यह लाइट बंद कर देता है। इनिशियलाइज़ेशन के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं होता है।

फैक्ट्री सेटिंग

डिटेक्शन एरिया: 100%, होल्ड टाइम: 5S, डेलाइट सेंसर: डिसेबल

एप्लीकेशन नोटिस
  • सेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने या DIP स्विच सेटिंग्स बदलने से पहले पावर बंद कर दें।
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकता। बंद या अर्ध-बंद धातु लैंप में स्थापित करने से बचें। सुनिश्चित करें कि उत्पाद के ऊपर कोई धातु या कांच का कवर न हो। यदि एंटीना को धातु प्लेट से गुजरना है, तो सुनिश्चित करें कि सेंसर का शीर्ष धातु प्लेट से सटा हुआ हो।
  • माइक्रोवेव सेंसर के बीच इंस्टॉलेशन दूरी 1.5 मीटर से अधिक होनी चाहिए। रेडियो हस्तक्षेप से बचने के लिए स्विच, राउटर और अन्य वायरलेस उपकरणों से दूर रखें। एंटीना सतह सिग्नल हस्तक्षेप से बचने के लिए AC इनपुट और DC आउटपुट से दूर होनी चाहिए।
  • लंबे समय तक कंपन करने वाले उपकरण या हिलने वाली वस्तुओं के पास स्थापित करने से बचें। कंपन सिग्नल झूठे डिटेक्शन को ट्रिगर कर सकते हैं। इंस्टॉलेशन बड़े धातु उपकरण, वेंटिलेशन पाइप, एयर कंडीशनिंग आउटलेट, एग्जॉस्ट वेंट और स्मोक एग्जॉस्ट मशीनों से दूर होना चाहिए। डिटेक्शन एरिया से गुजरने वाले पालतू जानवर सेंसर को ट्रिगर कर सकते हैं।
  • यह उत्पाद केवल इनडोर उपयोग के लिए है। अर्ध-आउटडोर या आउटडोर इंस्टॉलेशन से हवा/बारिश झूठे डिटेक्शन को ट्रिगर कर सकती है। जब धातु लैंप, परावर्तक सतहों, या संकीर्ण वातावरण में स्थापित किया जाता है, तो माइक्रोवेव प्रतिबिंब झूठे ट्रिगर का कारण बन सकता है। सेंसिटिविटी कम करें या सहायता के लिए निर्माता से संपर्क करें।
  • सेंसर को सीलिंग माउंटिंग के लिए अनुकूलित किया गया है। दीवार पर इंस्टॉलेशन डिटेक्शन दूरी को बढ़ाता है और दीवारों के माध्यम से माइक्रोवेव प्रवेश या लाइट बंद करने में विफलता का कारण बन सकता है। सेंसिटिविटी कम करने का प्रयास करें; यदि 25% काम नहीं करता है, तो दीवार पर इंस्टॉलेशन से बचें या निर्माता से संपर्क करें।
  • उत्पाद विनिर्देशों और मापदंडों को बिना पूर्व सूचना के अनुकूलित किया जा सकता है।
  • सेंसिंग दूरी वस्तु की गति, वस्तु का आकार, इंस्टॉलेशन ऊंचाई, इंस्टॉलेशन कोण, वातावरण और परावर्तक सामग्री पर निर्भर करती है।
  • विनिर्देशों में डिटेक्शन दूरी इनडोर खुले वातावरण में 165 सेमी परीक्षकों के साथ प्राप्त विशिष्ट मान हैं।
  • यदि एंटीना को धातु प्लेट से गुजरना है, तो छेद 20×8 मिमी से कम नहीं होना चाहिए, और सेंसर का शीर्ष धातु प्लेट के करीब होना चाहिए। एंटीना को उद्घाटन पर सेंसर शेल के शीर्ष को धातु प्लेट के करीब रखते हुए उजागर किया जाना चाहिए।
