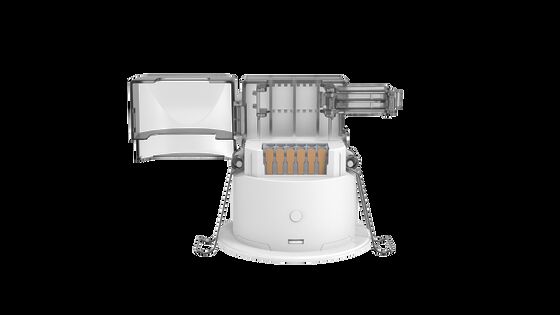

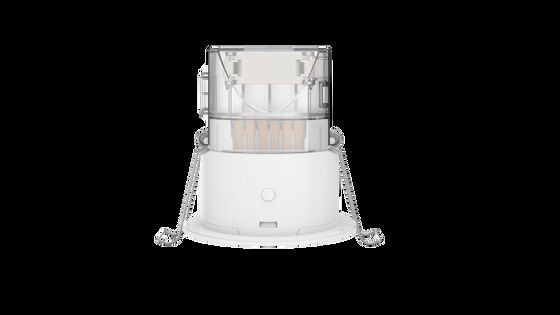

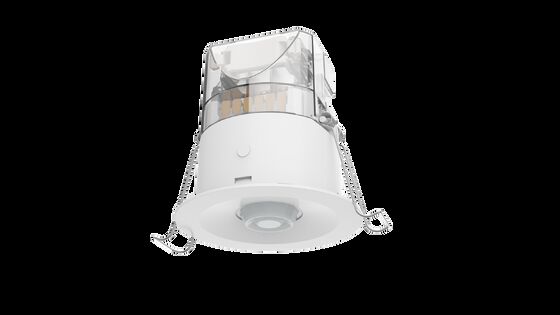

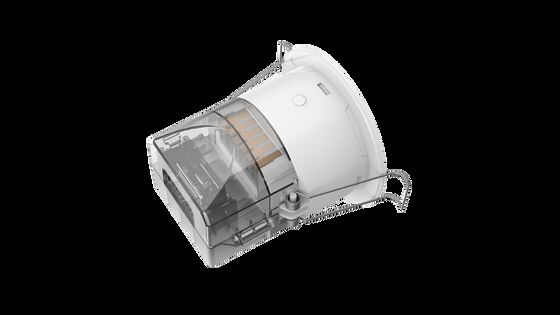

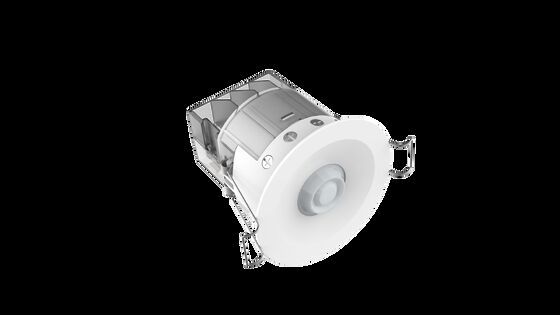

आसान उपयोग श्रृंखला दोहरी चैनल आउटपुट फ्लश-माउंटेड पीआईआर अधिभोग स्विच अधिभोग डिटेक्टर और मोशन डिटेक्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Merrytek |
| प्रमाणन | CE |
| मॉडल संख्या | एमएसए246एस आईआर ए2 |
| न्यूनतम आदेश मात्रा | 100PCS |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | व्हाइट बॉक्स + व्हाइट बॉक्स टैग + क्लैपबोर्ड + कार्टन (के = ए) |
| प्रसव के समय | 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प् |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 10,000pcs प्रति माह |
उत्पाद विवरण
| इनपुट वोल्टेज | 100-240VAC | कार्यशील वर्तमान | 20mA अधिकतम. |
|---|---|---|---|
| बिजली की खपत | ≤0.5W | समारोह | चालू/बंद फ़ंक्शन+ शुष्क संपर्क आउटपुट |
| उपलब्ध | अधिभोग डिटेक्टर और मोशन डिटेक्टर | बढ़ती हुई ऊँचाई | 2.5-4 मीटर |
| इंस्टालेशन | फ्लैश माउंट | कटाई का आकार | Φ65 मिमी |
| प्रमुखता देना | दोहरी चैनल पीआईआर अधिभोग स्विच,फ्लश-माउंटेड मोशन डिटेक्टर,दोहरे आउटपुट के साथ पीआईआर अधिभोग सेंसर |
||
उत्पाद विवरण
आसान उपयोग श्रृंखला डुअल चैनल आउटपुट फ्लश-माउंटेड पीआईआर अधिभोग स्विच
औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए डुअल चैनल आउटपुट क्षमताओं वाले पेशेवर-ग्रेड पीआईआर अधिभोग डिटेक्टर और मोशन डिटेक्टर।
मुख्य विशेषताएं
- पीआईआर मोशन डिटेक्शन तकनीक
- चालू/बंद फ़ंक्शन या ड्राई कॉन्टैक्ट आउटपुट के साथ डुअल चैनल आउटपुट
- लर्निंग फ़ंक्शन के साथ डेलाइट थ्रेशोल्ड वर्किंग मोड
- रिमोट कंट्रोल या पोटेंशियोमीटर के माध्यम से एडजस्टेबल डिटेक्शन एरिया, होल्ड टाइम और डेलाइट थ्रेशोल्ड
- अधिकतम डिटेक्शन रेंज: 10-14 मीटर व्यास
- मैनुअल लोड नियंत्रण के लिए पुश टर्मिनल
- पूर्ण-स्वचालित या अर्ध-स्वचालित ऑपरेशन मोड
- समानांतर एस टर्मिनल वायरिंग के माध्यम से एकाधिक सेंसर सिंक्रनाइज़ेशन
- इंटेलिजेंट ऑपरेशन के लिए उन्नत आईक्यू मोड
तकनीकी विशिष्टताएँ
| इनपुट/आउटपुट पैरामीटर | |
|---|---|
| इनपुट वोल्टेज | 100-240V AC |
| रेटेड वोल्टेज | 230V AC |
| बिजली की खपत | 20mA अधिकतम |
| आउटपुट सिग्नल | ≤0.5W @230V DC |
| कार्य करने का तरीका | चालू/बंद + ड्राई कॉन्टैक्ट |
| सर्ज सुरक्षा | 2KV(L/N, EN61000-4-5) |
| सर्ज क्षमता | 30A (50% Ipeak, twidth=500us, 230Vac फुल लोड, कोल्ड स्टार्ट) |
| लोड क्षमता | चैनल एक: 1200W प्रतिरोधक या 600W प्रेरक; चैनल दो: ड्राई कॉन्टैक्ट, 5A 24Vdc अधिकतम |
| सेंसर पैरामीटर | |
| फ़ंक्शन | पीआईआर मोशन डिटेक्शन + डेलाइट सेंसर |
| डिटेक्शन एरिया | 100%/75%/50%/25% (एडजस्टेबल) |
| होल्ड टाइम | चैनल एक: 5s/30s/1min/5min/10min/30min चैनल दो: टेस्ट 2s/30s/1min/3min/5min/10min/20min/30min |
| डेलाइट सेंसर | 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/अक्षम करें |
| डिटेक्शन रेंज | 3 मीटर माउंटिंग ऊंचाई पर 5-6 मीटर स्पर्शरेखा |
| माउंटिंग ऊंचाई | 2.5-4m (विशिष्ट: 3m) |
आयाम और फ़ंक्शन
वायरिंग आरेख
महत्वपूर्ण वायरिंग नोट्स:
- LN AC इनपुट टर्मिनल है, L'N AC आउटपुट टर्मिनल है - सही वायरिंग क्रम सुनिश्चित करें
- सिंगल सेंसर आउटपुट सीमाएँ: प्रतिरोधक लोड ≤1200W, कैपेसिटिव लोड ≤800W
- एकाधिक लोड के लिए, सेंसर क्षति को रोकने के लिए AC कॉन्टैक्टर या सॉलिड-स्टेट रिले का उपयोग करें
- एस सिंक्रनाइज़ेशन पोर्ट को एन लाइन (न्यूट्रल वायर) से कनेक्ट नहीं किया जाना चाहिए
प्रारंभिक और डिफ़ॉल्ट सेटिंग्स
पावर चालू होने पर, सेंसर इंडिकेटर प्रारंभिक के लिए 35 सेकंड के लिए प्रकाशित होता है। इस अवधि के बाद, सेंसर पैरामीटर को पोटेंशियोमीटर या रिमोट कंट्रोल के माध्यम से कॉन्फ़िगर किया जा सकता है।
फ़ैक्टरी डिफ़ॉल्ट सेटिंग्स:
डिटेक्शन एरिया: 100% | होल्ड टाइम: 2s | डेलाइट सेंसर: अक्षम करें | डेलाइट प्राथमिकता: अक्षम करें | एलईडी इंडिकेटर: चालू
डिटेक्शन रेडिएशन पैटर्न
पोटेंशियोमीटर सेटिंग्स
डिटेक्शन एरिया
| गियर | प्रतिशत |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
होल्ड टाइम
| गियर | होल्ड टाइम |
|---|---|
| 1 | टेस्ट 2s |
| 2 | 30s |
| 3 | 1min |
| 4 | 5min |
| 5 | 10min |
| 6 | 30min |
| 7 | पल्स मोड |
| 8 | आईक्यू मोड |
डेलाइट थ्रेशोल्ड
| गियर | थ्रेशोल्ड वैल्यू |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50lux |
| 5 | 100lux |
| 6 | 150lux |
| 7 | अक्षम करें |
रिमोट कंट्रोल MH10
अनुप्रयोग सावधानियां
- स्थापना योग्य इलेक्ट्रीशियन द्वारा की जानी चाहिए, बिजली डिस्कनेक्ट होने पर
- इष्टतम स्थापना ऊंचाई: 3 मीटर - बाहरी उपयोग के लिए उपयुक्त नहीं
- गलत ट्रिगरिंग को रोकने के लिए तापमान/वायु प्रवाह परिवर्तनों वाले स्थानों से बचें
- सुनिश्चित करें कि डिटेक्शन रेंज फर्नीचर, स्क्रीन या पौधों से बाधित न हो
- सेंसर के ठीक सामने कोई परावर्तक वस्तु नहीं होनी चाहिए
- विद्युत चुम्बकीय विकिरण स्रोतों (वाई-फाई राउटर, कैमरे, आदि) से न्यूनतम 2 मीटर की दूरी रखें
- सेंसिंग दूरी स्थापना ऊंचाई और परिवेश के तापमान के आधार पर भिन्न हो सकती है
अस्वीकरण
उत्पाद प्रौद्योगिकी जटिलता और अनुप्रयोग पर्यावरण अंतर के कारण, पूर्ण सटीकता की गारंटी नहीं दी जा सकती है। विनिर्देश केवल संदर्भ के लिए हैं। हम बिना किसी सूचना के उत्पाद विनिर्देशों को संशोधित करने का अधिकार सुरक्षित रखते हैं और कोई कानूनी प्रतिबद्धता या गारंटी नहीं देते हैं।
अधिक जानकारी के लिए, विस्तृत विशिष्टताओं के लिए कृपया हमारे बिक्री प्रतिनिधि से संपर्क करें।
