आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक

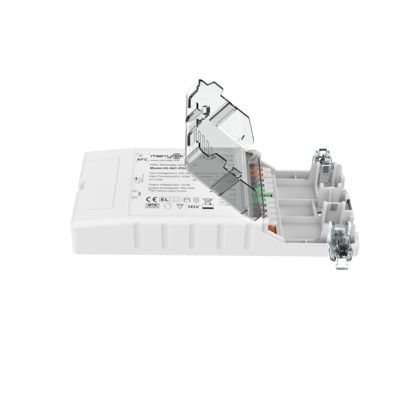

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA

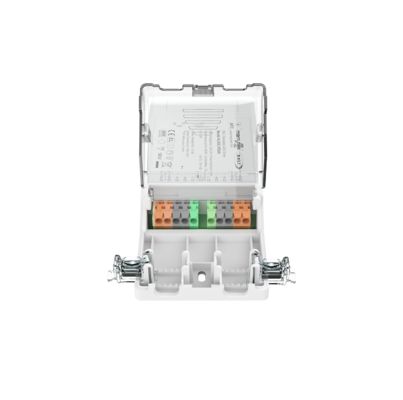

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA

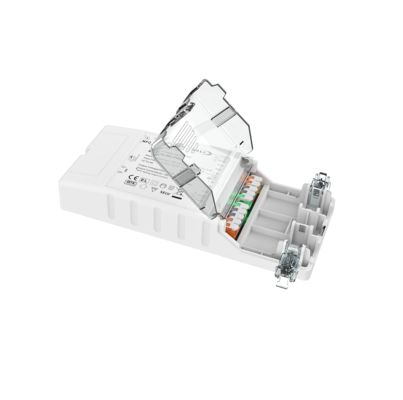

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA

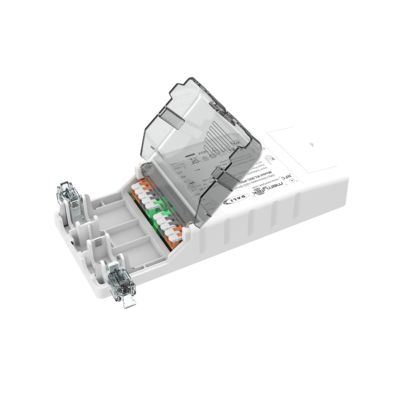

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
उत्पत्ति के प्लेस चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या KL50C-PDiiN
न्यूनतम आदेश मात्रा 100
मूल्य बातचीत योग्य
पैकेजिंग विवरण सफेद बॉक्स + कार्टन, 50 पीसी/सीटीएन
प्रसव के समय 1, नमूना और छोटा आदेश: अपना भुगतान प्राप्त करने के बाद 5 कार्य दिवसों के भीतर। 2, बल्क ऑर्डर: जमा प्
भुगतान शर्तें टी/टी या पेपैल
आपूर्ति की क्षमता 10,000pcs प्रति माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz /60Hz डीसी इनपुट वोल्टेज रेंज 200-240Vdc
संचालन विधा सतत प्रवाह नियंत्रण पद्धति 50W NFC प्रोग्रामेबल DALI2 डिममेबल एलईडी ड्राइवर
ऊर्जा घटक ≥0.95 क्षमता 88%
मौजूदा 700-1400MA आयाम 185x79x30मिमी
आईपी ​​रेटिंग IP20 गारंटी 5 साल
प्रमुखता देना

50W DALI2 डिमेबल एलईडी ड्राइवर

,

NFC प्रोग्रामेबल एलईडी ड्राइवर

,

700mA से 1400mA डिमेबल ड्राइवर
एक संदेश छोड़ें
उत्पाद विवरण

उपयोग में आसान श्रृंखला 50W एनएफसी प्रोग्राम करने योग्य डीएएलआई 2 डिम करने योग्य एलईडी ड्राइवर 700mA से 1400mA तक



1वर्णन

- पूरे डिमिंग रेंज के लिए फ्लिपर मुक्त

-वायरलेस प्रोग्रामिंग के लिए एनएफसी प्रौद्योगिकी

- स्टैंडबाय शक्ति 0.5W से कम

- अंतर्निहित DALI इंटरफ़ेस DT6

-केंद्रीय रूप से संचालित DC आपातकालीन ऑपरेशन DT19

-सुरक्षाः शॉर्ट सर्किट / अति तापक्रम / अति वोल्टेज

-सीएलओ मुआवजा

उच्च परिवेश तापमान के लिए वर्तमान को कम करना

-मेमोरी फंक्शन के साथ pushDIM

-लूप-इन-लूप-आउट डिजाइन, त्वरित वायरिंग, सुविधाजनक, और समय की बचत

- 5 साल की वारंटी



2.पैरामीटर

इनपुट ऑपरेटिंग वोल्टेज 198-264Vac 50Hz/60Hz
नामित इनपुट वोल्टेज 220-240Vac 50Hz/60Hz
डीसी इनपुट वोल्टेज रेंज 200-240Vdc
इनपुट करंट 0.3A अधिकतम.
इनपुट इनरुश करंट <25A (आधा धारा पल्स चौड़ाई100μs) @230Vac
शक्ति कारक ((@230V,100% भार) ≥ 095
कुल सामंजस्य विकृति विशिष्ट:15% (@230Vac, 100% भार)
स्टैंडबाय पावर ≤0.5W (@DALI बंद होने पर 230Vac)
दक्षता ((@230Vac,100% भार) 88%
वायरिंग विधि तार का क्रॉस सेक्शन:0.75-2.5 मिमी2
लूप-इन और लूप-आउट मात्रा 22PCS (@230Vac)

स्वचालित सर्किट ब्रेकर

(तार में वर्तमान की गणना)

 प्रकार बी10 बी13 बी16 बी20 B25 /
संख्या 20 25 30 40 50 /
प्रकार C10 C13 C16 C20 C25 C32
संख्या 28 40 45 55 70 90
आउटपुट ऑपरेटिंग मोड निरंतर धारा
भार प्रकार एलईडी
रिपल आवश्यकता (फ्लिपरिंग या फ्लिपरिंग-फ्री) फ्लिपर मानः पूरे डिमिंग रेंज के लिए 5% से कम
प्रारंभ समय < 1s (@ 230Vac); < 0.5s (@ 200Vdc)
निर्बाध भार पर आउटपुट वोल्टेज 75V डीसी अधिकतम।
लोड आउटपुट वोल्टेज रेंज 12-58Vdc
पूर्ण भार पर आउटपुट शक्ति 50W अधिकतम।
लोड आउटपुट करंट 700-1400 एमए
निरंतर धारा/वोल्टेज सटीकता निरंतर धारा सटीकता ± 5%
वायरिंग विधि तार का क्रॉस सेक्शन:0.75-1.5 मिमी2
नियंत्रण विधि प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (अधिकतम. सीसा के तार की लंबाई:20m)
डीएएलआई डिमिंग डीएएलआई डिमिंग (अधिकतम लीड लंबाईः 300 मीटर)
डिमिंग रेंज प्राथमिक पुश और डीएएलआई डिमिंगः 0%-100%
अपवादपीघुमावआरइक्विरमेंट तापमान पर आउटपुट
सुरक्षा		 हाँ, बिना स्व-पुनर्प्राप्ति कार्य के ((जांच की जा सकती है)
आउटपुट शॉर्ट सर्किट सुरक्षा हाँ, बिना स्व-पुनर्प्राप्ति कार्य के ((जांच की जा सकती है)

परिचालन

पर्यावरण

 ऑपरेटिंग तापमान/नमी -25°C~50°C आर्द्रताः 85% (गैर-संक्षेपण)
भंडारण तापमान/ आर्द्रता -40°C~80°C, आर्द्रताः 85% (गैर संक्षेपण)
अधिकतम केस टेम्प (Tc) 85°C

सुरक्षा

& ईएमसी

 ईएमसी मानक EN55015 EN61547 EN61000-3-2
डीएएलआई प्रोटोकॉल मानक IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणन सीई
वोल्टेज का सामना करना 3750Vac, 5mA, 60s (इनपुट ¥L N ¥-आउटपुट ¥SEC ¥)
अन्य सुरक्षा का स्तर IP20
सुरक्षा का प्रकार वर्ग I
संयंत्र का प्रकार स्वतंत्र संयंत्र
आयाम 185*79*30 मिमी
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन

समानांतर: अधिकतम 15 इकाइयां।

श्रृंखलाः अधिकतम 25 इकाइयां।
पैकेजिंग की आवश्यकता पीई बैग + क्राफ्ट बॉक्स + मैनुअल + विभाजन + बाहरी बॉक्स (के = ए)
वजन 266±5 ग्राम
जीवन 5 वर्ष @Ta पूर्ण भार
नोटः सभी मापदंडों का परीक्षण 230VAC के इनपुट वोल्टेज और 25 डिग्री के वातावरण में किया जाता है, जब तक कि निर्दिष्ट न हो।



3आयाम (एकताः मिमी)

आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक 0आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक 1

4वायरिंग आरेख

आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक 2

चित्र Aडीएएलआईधुंधलामिंग

आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक 3आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक 4

अंजीरबीडिम दबाएँमिंग





5अवमानना

आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक 5

6. मंदी वक्र

आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक 6

7.वर्तमान गियर सेटिंग

KL50C-PDiiN
धारा ((mA) पोमाक्स ((W) Uout ((V)
700 40.6 12 ¢ 58
750 43.5 12 ¢ 58
800 46.4 12 ¢ 58
850 49.3 12 ¢ 58
900 50.4 12 ¢ 56
950 50.4 12 ¢ 53
1000 50.0 12 ¢ 50
1050 50.4 12 ¢ 48
1100 49.5 12 ¢ 45
1150 49.5 12 ¢ 43
1200 50.4 12 ¢ 42
1250 50.0 12 ¢ 40
1300 49.4 12 ¢ 38
1350 50.0 12 ¢ 37
1400 50.4 12 ¢ 36

एलईडी फिक्स्चर मॉडल का चयन करते समय विशिष्ट वर्तमान डेटा सेट संदर्भ के लिए हैं। 1mA चरणों में समायोजित मोबाइल एपीपी का उपयोग करके एनएफसी द्वारा अधिक वर्तमान स्तर निर्धारित किए जा सकते हैं।

आसान उपयोग श्रृंखला 50W NFC प्रोग्रामेबल DALI2 डिमेबल एलईडी ड्राइवर 700mA से 1400mA तक 7

Merrytek NFC डाउनलोड करने के लिए कोड स्कैन करें



8. चालू/बंद और मंदीकरण कार्य का वर्णन

A. PUSH स्विच (short-press time 0.1s-1s) को शॉर्ट प्रेस करें, एलईडी ड्राइवर चालू या बंद हो जाएगा।

B. डिमिंगः PUSH स्विच (1s-8s) दबाकर रखें, एलईडी ड्राइवर डिमिंग, ब्राइटनिंग या डिमिंग प्राप्त कर सकता है, डिमिंग रेंज 2-100% है।

C. मेमोरी: पुश डिमिंग में डिमिंग मेमोरी फंक्शन होता है।

डी. डिमिंग सिंक्रनाइज़ेशन: एक ही पुश स्विच से जुड़ी पावर को पुश स्विच को 15 सेकंड से अधिक समय तक दबाकर पकड़कर सिंक्रनाइज़ किया जा सकता है।

ई. डीएएलआई डिमिंग मोडः बिजली की आपूर्ति को डीएएलआई सिस्टम से कनेक्ट करें, और इसे डीएएलआई होस्ट द्वारा डिमिंग किया जा सकता है। डिमिंग रेंज 0-100% है।



9. जरूरत के मामलेएप्रवृत्ति

1) इनपुट पावर चालू करने से पहले एलईडी स्ट्रिंग को लोड से जोड़ा जाना चाहिए; अन्यथा एलईडी स्ट्रिंग क्षतिग्रस्त हो सकती है।

2) एलईडी ड्राइव इनपुट बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।

3) एनएफसी द्वारा पैरामीटर सेट करने से पहले, कृपया सुनिश्चित करें कि ड्राइवर बंद है।
