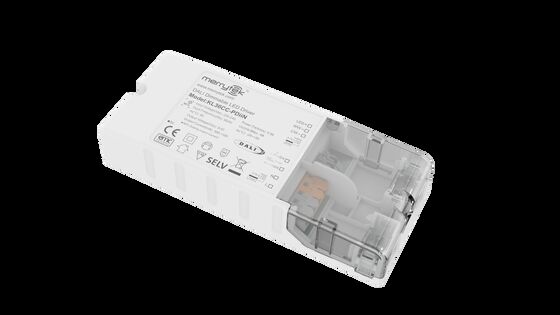

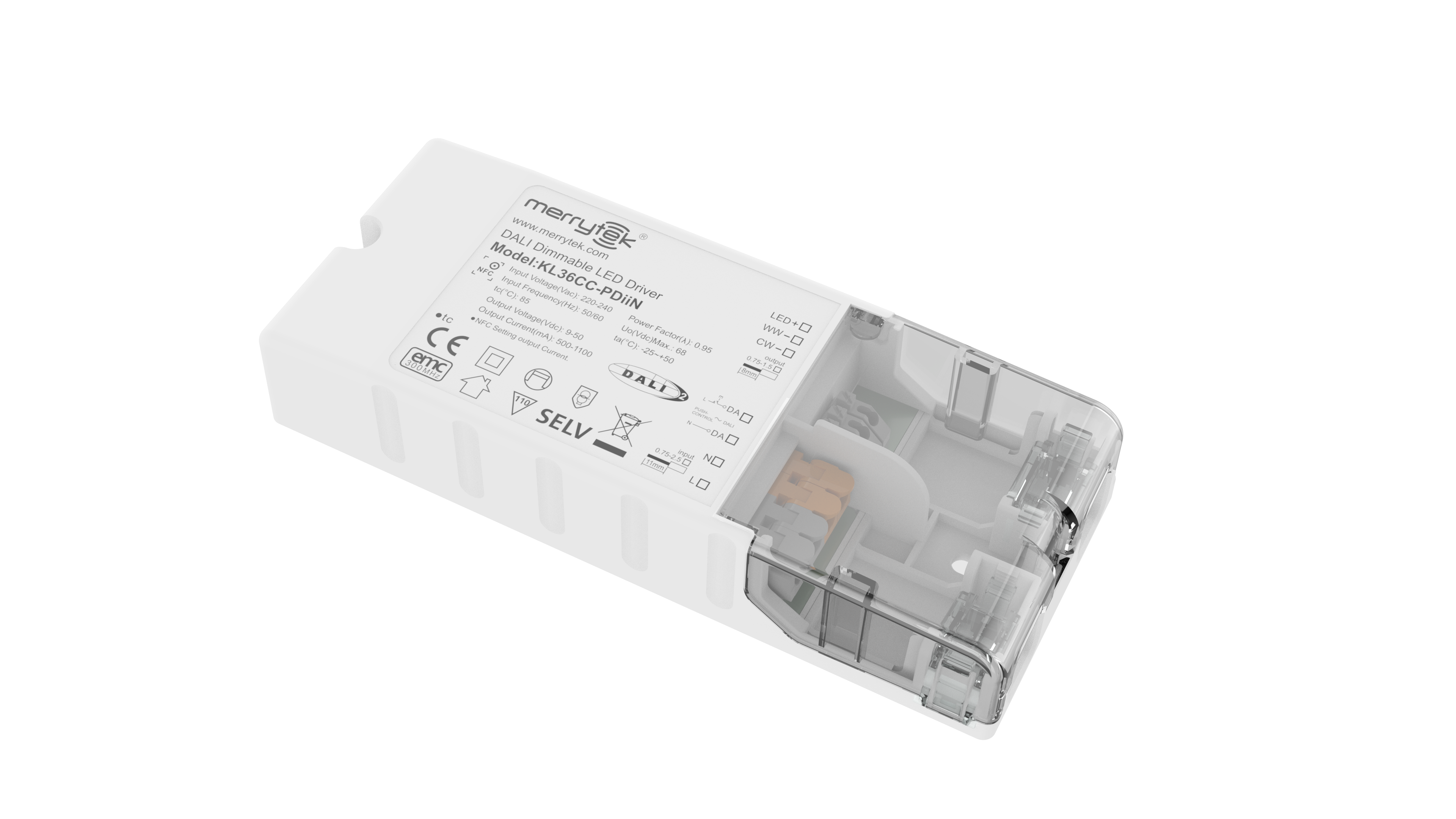

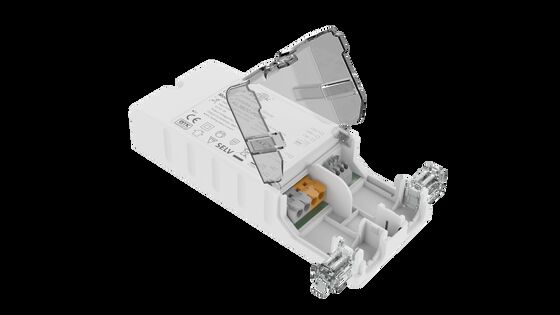

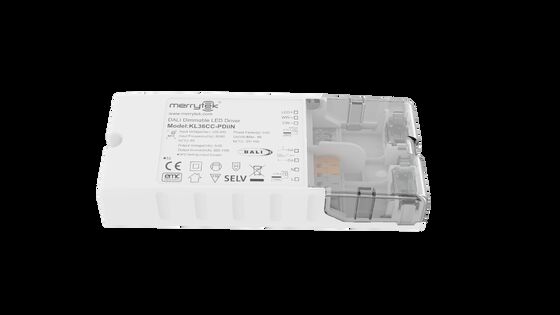

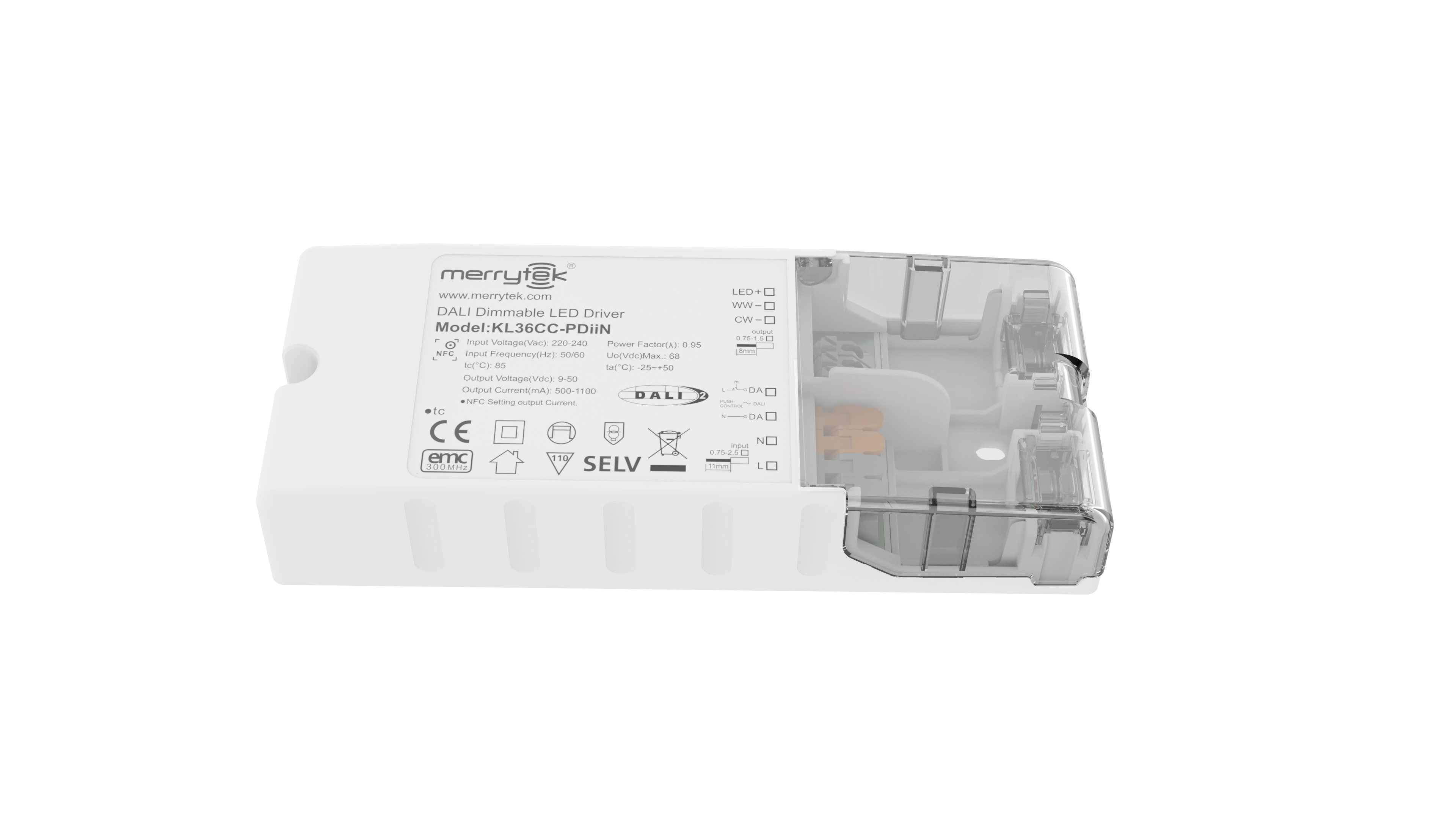

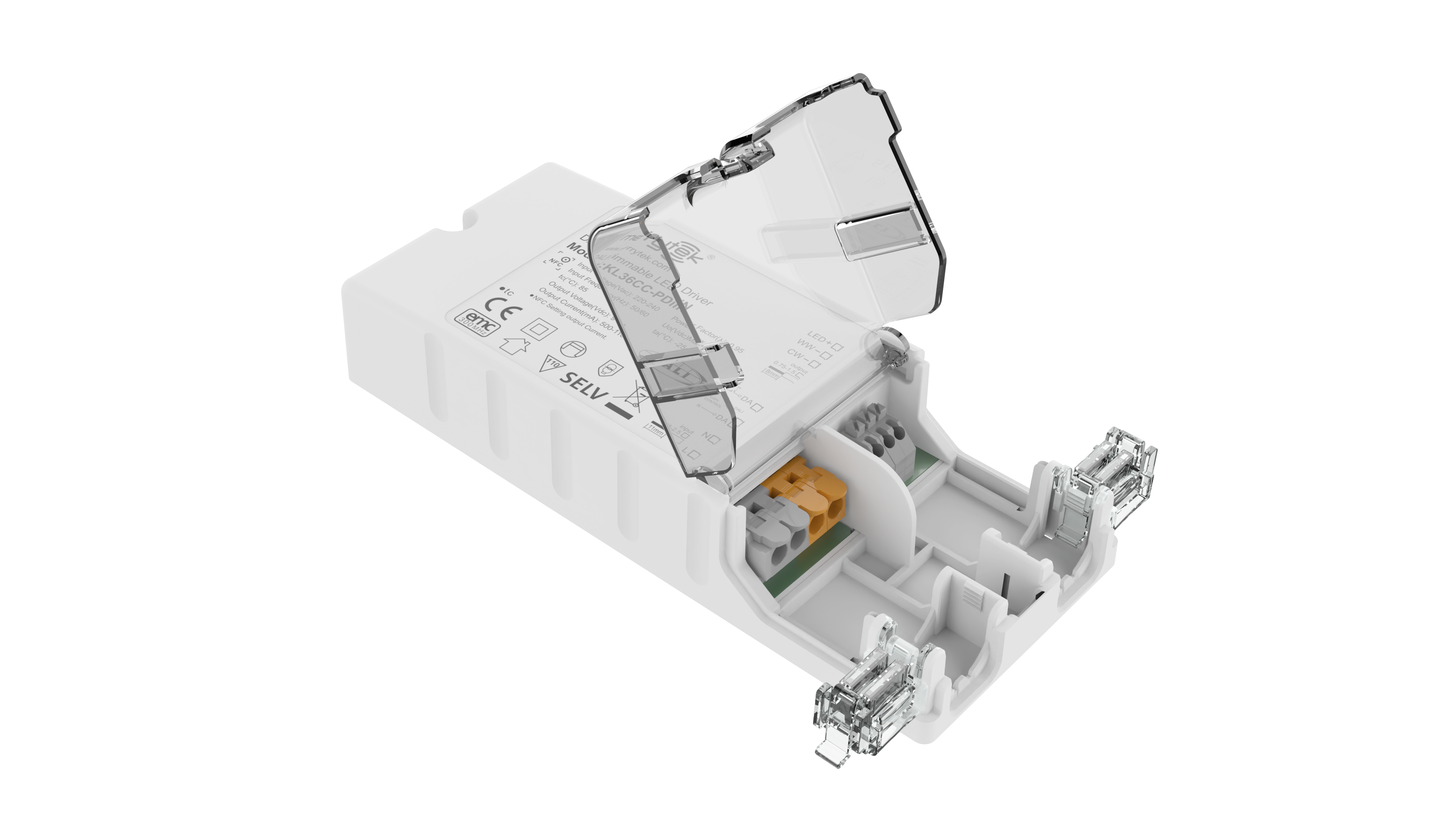

36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
उत्पत्ति के प्लेस शेनझेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE
मॉडल संख्या KL36CC-PDiN
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण सफ़ेद बॉक्स+ निर्देश क्लैपबोर्ड बाहरी कार्टन (K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता प्रति माह 20,000 पीसी

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
ऑपरेटिंग वोल्टेज 220-240Vac 50Hz /60Hz ऊर्जा घटक ≥0.95 @230VAC (पूर्ण लोड)
स्टैंडबाय पावर ≤0.5W（@230Vac） क्षमता 88%अधिकतम. @230VAC (पूर्ण भार)
संचालन विधा DALI2 DT8 डिमिंग और पुश डिमिंग स्थापना आयाम 154*63*28मिमी
गारंटी 5 साल आउटपुट निरंतर धारा 500-1100MA
प्रमुखता देना

36W DALI DT8 एलईडी ड्राइवर

,

NFC प्रोग्रामेबल एलईडी ड्राइवर

,

निरंतर धारा एलईडी ड्राइवर 500ma
एक संदेश छोड़ें
उत्पाद विवरण
36W NFC प्रोग्रामेबल DALI DT8 LED ड्राइवर
स्थिर करंट 500mA से 1100mA आउटपुट
उत्पाद की विशेषताएं
  • पूरी डिमिंग रेंज के लिए झिलमिलाहट-मुक्त
  • 0.5W से कम स्टैंड-बाय पावर
  • एक पुश बटन के साथ प्राथमिक डिमिंग
  • वायरलेस प्रोग्रामिंग के लिए NFC तकनीक
  • अंतर्निहित DALI इंटरफ़ेस DT8
  • केंद्रीय रूप से आपूर्ति की गई DC आपातकालीन संचालन DT19
  • CLO मुआवजा
  • सुरक्षा: शॉर्ट सर्किट / अधिक तापमान / अधिक वोल्टेज
  • उच्च परिवेश तापमान के लिए करंट का कम होना
  • मेमोरी फ़ंक्शन के साथ पुश डिम
  • 5 साल की वारंटी
तकनीकी पैरामीटर
इनपुट विनिर्देश
ऑपरेटिंग वोल्टेज 198-264Vac 50Hz/60Hz
रेटेड इनपुट वोल्टेज 220-240Vac 50Hz/60Hz
DC इनपुट वोल्टेज रेंज 200-240Vdc
इनपुट करंट 0.19A अधिकतम।
इनपुट इनरश करंट <15A (आधा करंट पल्स चौड़ाई 100μs) @230Vac
पावर फैक्टर (@230V 100% लोड) ≥ 0.95
कुल हार्मोनिक विरूपण विशिष्ट: 15% (@230Vac, 100% लोड)
स्टैंड-बाय पावर ≤ 0.5W (@230Vac जब DALI बंद हो जाता है)
दक्षता (@230Vac, 100% लोड) 88% अधिकतम।
वायरिंग विधि तार का क्रॉस-सेक्शन: 0.75-2.5mm²
आउटपुट विनिर्देश
ऑपरेटिंग मोड स्थिर करंट
लोड प्रकार एलईडी
रिपल आवश्यकता झिलमिलाहट का मान: पूरी डिमिंग रेंज के लिए 5% से कम
स्टार्ट-अप समय <1s (@230Vac); <0.5s (@200Vdc)
नो-लोड आउटपुट वोल्टेज 68 V DC अधिकतम।
लोड आउटपुट वोल्टेज रेंज 9-50V DC
पूर्ण लोड आउटपुट पावर 36W अधिकतम।
लोड आउटपुट करंट 500-1100mA
स्थिर करंट परिशुद्धता ±5%
वायरिंग विधि तार का क्रॉस-सेक्शन: 0.75-1.5mm²
नियंत्रण विधि
प्राथमिक पुश डिमिंग प्राथमिक पुश डिमिंग (अधिकतम लीड वायर लंबाई: 20m)
DALI डिमिंग DALI डिमिंग (अधिकतम लीड लंबाई: 300m)
डिमिंग रेंज प्राथमिक पुश और DALI डिमिंग: 0%-100%
सुरक्षा आवश्यकताएँ
आउटपुट ओवर टेम्परेचर प्रोटेक्शन हाँ, बिना सेल्फ रिकवरी फ़ंक्शन के (पूछताछ की जा सकती है)
आउटपुट शॉर्ट सर्किट प्रोटेक्शन हाँ, सेल्फ रिकवरी फ़ंक्शन के साथ (पूछताछ की जा सकती है)
ऑपरेटिंग वातावरण
ऑपरेटिंग तापमान/आर्द्रता -25℃~50℃ आर्द्रता: 85% (गैर-संघनक)
भंडारण तापमान/आर्द्रता -40℃~80℃, आर्द्रता: 85% (गैर-संघनक)
अधिकतम। केस टेम्प (Tc) 85℃
सुरक्षा और EMC
EMC मानक EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI प्रोटोकॉल मानक IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
सुरक्षा मानक EN61347-1 EN61347-2-13
प्रमाणीकरण CE, CB, ENEC
वोल्टेज का सामना करें 3750Vac, 5mA, 60s (इनपुट "L N" - आउटपुट "SEC")
अन्य विनिर्देश
सुरक्षा की डिग्री IP20
सुरक्षा का प्रकार कक्षा II
स्थापना प्रकार स्वतंत्र स्थापना
आयाम 154×63×28mm
ब्लैकआउट मेमोरी फ़ंक्शन हाँ, पुश ब्लैकआउट मेमोरी
पुश डिमिंग सिंक्रनाइज़ेशन समानांतर: 15 यूनिट अधिकतम। श्रृंखला: 25 यूनिट अधिकतम।
पैकेजिंग आवश्यकता PE बैग + क्राफ्ट बॉक्स + मैनुअल + विभाजन + बाहरी बॉक्स (K=A)
वज़न 179.5±5g
जीवन 5 वर्ष @Ta पूर्ण लोड
नोट: सभी पैरामीटर 230Vac और 25 डिग्री वातावरण के इनपुट वोल्टेज पर परीक्षण किए जाते हैं जब तक कि निर्दिष्ट न हो।
आयाम
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 0
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 1
वायरिंग आरेख
चैनल मोड: 2 चैनल के लिए 1 पता (209 DT8); 2 चैनल के लिए 2 पता (207 DT6); 2 चैनलों के लिए 1 पता (207 DT6)
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 2
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 3
चित्र ए: पुश डिमिंग (समानांतर) | चित्र बी: पुश डिमिंग (श्रृंखला)
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 4
चित्र सी: DALI डिमिंग
चैनल मोड: 1 चैनल के लिए 1 पता (207 DT6)
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 5
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 6
चित्र डी: पुश डिमिंग (समानांतर) | चित्र ई: पुश डिमिंग (श्रृंखला)
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 7
चित्र एफ: DALI डिमिंग
कम करने और डिमिंग वक्र
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 8
डिमिंग वक्र
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 9
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 10
वर्तमान संगत वोल्टेज
वर्तमान (mA) Pomax (W) Uout (V)
50025.09～50
55027.59～50
60030.09～50
65032.59～50
70035.09～50
75036.09～48
80036.09～45
85035.79～42
90036.09～40
95036.19～38
100036.09～36
105035.79～34
110036.39～33
एलईडी फिक्स्चर मॉडल का चयन करते समय विशिष्ट वर्तमान डेटा सेट संदर्भ के लिए हैं। 1mA चरणों में समायोज्य एक मोबाइल ऐप का उपयोग करके NFC द्वारा अधिक वर्तमान स्तर सेट किए जा सकते हैं।
36W एनएफसी प्रोग्राम करने योग्य DALI DT8 एलईडी ड्राइवर निरंतर धारा 500ma से 1100ma आउटपुट 11
Merrytek NFC ऐप डाउनलोड करने के लिए कोड स्कैन करें
चालू/बंद और डिमिंग ऑपरेशन विवरण
  • ए।एलईडी ड्राइवर को चालू या बंद करने के लिए पुश स्विच (0.1s-1s) को छोटा-दबाएं।
  • बी।डिमिंग: डिमिंग या ब्राइटनिंग प्राप्त करने के लिए पुश स्विच (1s-8s) को दबाकर रखें, 2-100% की रेंज के साथ।
  • सी।रंग तापमान समायोजन: पुश के साथ लाइट बंद करें, फिर वर्तमान चमक से रंग तापमान को समायोजित करने के लिए दबाकर रखें। विपरीत दिशा में समायोजित करने के लिए फिर से रिलीज़ करें और दबाएं। 5 सेकंड तक कोई ऑपरेशन नहीं होने पर रंग समायोजन मोड से बाहर निकल जाता है।
  • डी।मेमोरी: पुश डिमिंग में डिमिंग मेमोरी फ़ंक्शन होता है।
  • ई।डिमिंग सिंक्रनाइज़ेशन: एक ही पुश स्विच से जुड़े बिजली की आपूर्ति को 15 सेकंड से अधिक समय तक दबाकर सिंक्रनाइज़ किया जा सकता है।
  • एफ।DALI डिमिंग मोड: 0-100% की रेंज के साथ DALI होस्ट के माध्यम से डिमिंग के लिए DALI सिस्टम से कनेक्ट करें।
महत्वपूर्ण नोट
  • इनपुट पावर चालू करने से पहले एलईडी ड्राइवर को लोड से जोड़ा जाना चाहिए; अन्यथा, एलईडी ड्राइवर क्षतिग्रस्त हो सकता है।
  • एलईडी ड्राइव इनपुट बंद होने के बाद, आउटपुट पर एक अवशिष्ट वोल्टेज होगा, जिसे लगभग 3 मिनट तक बनाए रखा जा सकता है।
  • NFC के माध्यम से पैरामीटर सेट करने से पहले, कृपया सुनिश्चित करें कि ड्राइवर बंद है।
