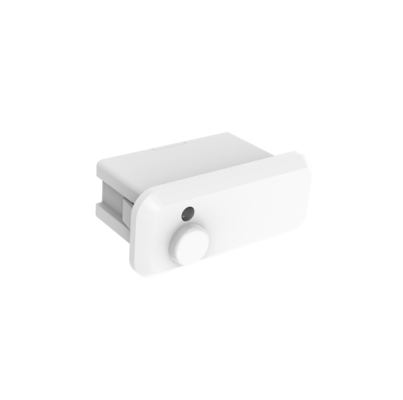

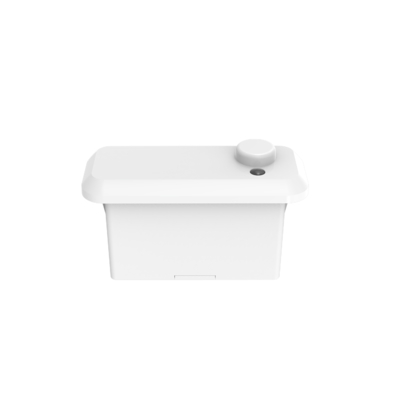

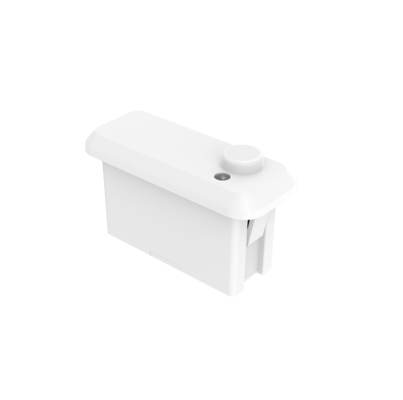

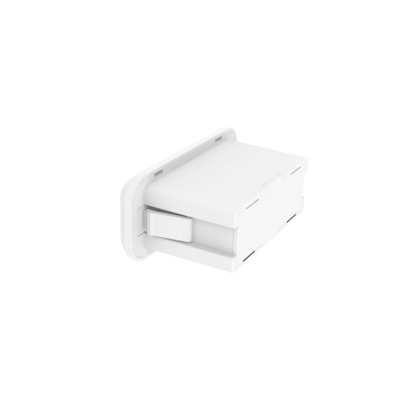

12Vdc कैसेंबी ब्लूटूथ नेटवर्क उपस्थिति सेंसर पैनल लाइट के लिए, 4 मीटर अधिकतम स्थापना
| उत्पत्ति के प्लेस | शेन्ज़ेन, चीन |
|---|---|
| ब्रांड नाम | Merrytek |
| प्रमाणन | CE |
| मॉडल संख्या | MC182D 99 B1 (0-10V)/ MC182D 99 1 B1 (PWM) |
| न्यूनतम आदेश मात्रा | 100 पीसी |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | क्लैपबोर्ड + कार्टन (के = ए) |
| प्रसव के समय | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 10000 पीसी / माह |
उत्पाद विवरण
| ऑपरेटिंग वोल्टेज | 12 ± 1VDC | ऑपरेटिंग करंट | 77 ± 5MA |
|---|---|---|---|
| उत्पादन में संकेत | 0-10VDC/PWM डिमिंग सिग्नल | बढ़ती हुई ऊँचाई | 3 मीटर (4 मीटर अधिकतम) |
| परिचालन तापमान | -35 ℃ -60 ℃ | प्रमाणपत्र | सीई |
| जीवनभर | 5 साल की वारंटी @ta इनडोर का उपयोग केवल |
उत्पाद विवरण
[उत्पाद सुविधाएँ]
- अंतर्निर्मित इंस्टॉलेशन उपस्थिति सेंसर, मानक झगा बुक20 इंटरफ़ेस
- 24GHz पेटेंट माइक्रोवेव एंटीना तकनीक अपनाएं, 4 मीटर अधिकतम इंस्टॉलेशन ऊंचाई का समर्थन करें
- जर्मन आरएफ तकनीक के साथ, 5 साल की उत्पाद वारंटी
- मोशन, माइनर-मोशन और डेलाइट सेंसर फ़ंक्शन
- वॉशरूम, लिविंग रूम, किचन और अन्य वातावरणों के लिए उपयुक्त जहां मोशन, माइनर मोशन डिटेक्शन की आवश्यकता होती है
- कैसांबी ब्लूटूथ मॉड्यूल, कैसांबी आईओटी प्लेटफॉर्म से जुड़ा हुआ है
[पैरामीटर्स]
|
इनपुट |
||
|
रेटेडVओल्टेज |
12±1VDC |
|
|
कार्यकारी धारा |
77±5mA |
|
|
रिपल वोल्टेज |
<100mVp-p |
|
|
आउटपुट |
||
|
आउटपुट सिग्नल |
MC182D 99 B1 |
MC182D 99 1 B1 |
|
0-10VDCमंदक सिग्नल |
PWM डिमिंग सिग्नल |
|
|
सेंसरParameters |
||
|
कार्य आवृत्ति |
24GHz~24.25GHz,ISM बैंड |
|
|
संचरण शक्ति |
6dBm अधिकतम |
|
|
डिटेक्शन एरिया |
कैसांबी ऐप सेट |
|
|
होल्ड टाइम |
कैसांबी ऐप सेट |
|
|
डेलाइट प्राथमिकता |
कैसांबी ऐप सेट |
|
|
डेलाइट हार्वेस्टिंग |
कैसांबी ऐप सेट |
|
|
स्टैंड-बाय डिम लेवल |
कैसांबी ऐप सेट |
|
|
डिटेक्शन रेंज (त्रिज्या) |
छत स्थापना 3 मीटर ऊंची मोशन और माइनर मोशन: r≥2.5m Test स्थिति:100%संवेदनशीलता, 60℃ इनडोर ओपन स्पेस |
|
|
स्थापना ऊंचाई |
3m (4m अधिकतम) |
|
|
वायरलेस पैरामीटर्स |
||
|
BLE मॉड्यूल |
कैसांबी ब्लूटूथ |
|
|
कार्य आवृत्ति |
2.402-2.480GHz |
|
|
संचरण शक्ति |
+7dBm(अधिकतम) |
|
|
संचरण दूरी |
पॉइंट टू पॉइंटसंचरण25m अधिकतम |
|
|
फिक्स्चर आईडी |
38567 |
|
|
पर्यावरण |
||
|
कार्य तापमान(Ta) |
-35℃-60℃ |
|
|
भंडारण तापमान |
-40℃~+80℃ आर्द्रता: ≤85% (गैर-संघनित) |
|
|
प्रमाणीकरणStandards |
||
|
प्रमाणीकरण |
CE |
|
|
पर्यावरणRequirements |
RoHS 2.0, रीच आवश्यकताओं का अनुपालन करें |
|
|
IP रेटिंग |
IP20 |
|
|
सुरक्षा वर्ग |
कक्षा II |
|
|
अन्यs |
||
|
[डिफ़ॉल्ट सेटिंग] |
3 पिन PH2.0 टर्मिनल |
|
|
स्थापनाRequirements |
झगा बुक 20 स्थापना |
|
|
पैकेजिंगRequirements |
क्लैपबोर्ड + कार्टन (K=A) |
|
|
नेटWeight |
15.8±3g |
|
|
जीवनकाल |
5 साल की वारंटी @Ta इनडोर उपयोग के लिए ही |
|
[फ़ंक्शन विवरण]
|
RON-OFF फ़ंक्शन |
कैसांबी ऐप सेटिंग |
|
R2-स्टेप डिमिंग |
कैसांबी ऐप सेटिंग |
|
R 3-स्टेपDimming |
कैसांबी ऐप सेटिंग |
|
Rडेलाइट हार्वेस्टिंग |
कैसांबी ऐप सेटिंग |
|
Rडेलाइट प्राथमिकता |
कैसांबी ऐप सेटिंग |
|
Rनेटवर्क फ़ंक्शन |
कैसांबी ऐप सेटिंग |
[डिटेक्शन रेंज]
मोशनसिग्नलमाइनरमोशन सिग्नलमानव उपस्थिति
:डिटेक्शन क्षेत्र में मानव शरीर का पता लगाने के लिएबड़ामूवमेंट सिग्नल(चलना)प्रेरण को ट्रिगर करने के लिएऔरउच्च स्तर का आउटपुट (जैसे रोशनी चालू और बंद करना), और फिर पता लगानामाइनर मोशनसिग्नल (शरीर आगे झुकना, पीछे झुकना, अंग हिलाना, सिर हिलाना, टाइप करना, मोबाइल फोन खेलना और अन्यमाइनर मोशन.)aसाथ ही मानव श्वसन महत्वपूर्ण संकेतों का पता लगाना जो पेट की गुहा, छाती के विस्तार आदि के कारण होता है, आउटपुट उच्च स्तर को बनाए रखने के लिए (जैसेsनियंत्रण प्रकाशs: डिटेक्शन क्षेत्र में कोई सिग्नल नहीं मिला और निम्न स्तर का आउटपुट (लैंप बंद करें)मानव अनुपस्थिति: डिटेक्शन क्षेत्र में कोई सिग्नल नहीं मिला और निम्न स्तर का आउटपुट (लैंप बंद करें)[
आरेख]
lउत्पाद विवरणl
- [स्थापना निर्देश]"
[प्रारंभिकरण]
- पावर चालू होने के बाद, सेंसर स्वचालित रूप से 100% चमक पर रोशनी चालू करता है और 10 सेकंड के लिए स्व-जांच करता है। प्रारंभिकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं है। यह प्रारंभिकरण के बाद सेंसिंग मोड में प्रवेश करता है, और इस दौरान, लैंप 100% चमक पर बना रहता है।
- [डिफ़ॉल्ट सेटिंग]
संवेदनशीलता: 100%, होल्ड टाइम: 5s, डेलाइट सेंसर: अक्षम, स्टैंड-बाय अवधि: 0s, स्टैंड-बाय डिम लेवल: 20%
[
आवेदन सूचना
]
l
सेंसर एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग करने, कॉन्फ़िगरेशन बदलने से पहले पावर बंद कर दें।
lउत्पाद में प्लास्टिक, लकड़ी आदि के लिए अच्छी प्रवेश क्षमता है, लेकिन माइक्रोवेव मॉड्यूल एंटीना में प्रत्यक्ष सामने या पास में धातु के सामान या धातु के गोले, कांच के गोले आदि नहीं होने चाहिए, अन्यथा यह एंटीना ट्रांसमिशन और रिसेप्शन को प्रभावित करेगा।l
l
l
l
l
l
l
l
l
.
उत्पाद के सामने और आसपास धातु के सामान या कांच के ब्लॉक से सुसज्जित नहीं किया जा सकता है, ताकि सेंसर के सामान्य संचालन को प्रभावित न किया जा सके, जबकि प्लास्टिक की मोटाई यथासंभव 1 मिमी से कम चुनने के लिए, बहुत मोटा माइक्रोवेव मॉड्यूल और दिशात्मकता का पता लगाने को प्रभावित करेगा; माइक्रोवेव एंटीना प्लेन और शेल की दूरी 3.2 मिमी से अधिक होनी चाहिए
उत्पाद की एंटीना सतह और धातु के प्लेन (एल्यूमीनियम सब्सट्रेट, आयरन शेल) को एक निश्चित ऊंचाई का अंतर होना चाहिए, अनुशंसित दूरी 0.5 मिमी से अधिक है।जब उत्पाद संरचना, बिजली आपूर्ति मोड/सर्किट, सेंसर एंटीना फ्रंट कवर, आदि बदल जाते हैं, तो कृपया सेंसर निर्माता को सूचित करें ताकि यह पुष्टि हो सके, ताकि उत्पाद के अनुचित तरीके से काम करने का कारण न बने। अन्यथा, निर्माता असामान्यताओं के लिए कोई संबंधित जिम्मेदारी नहीं लेता है।
