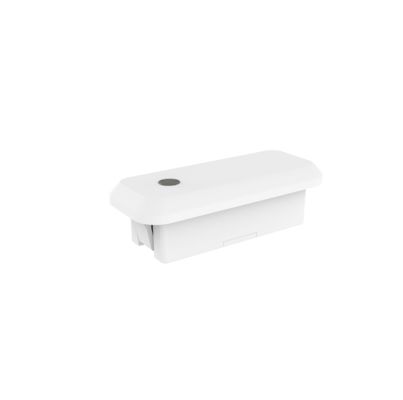

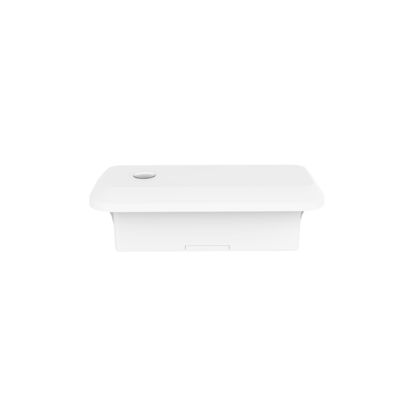

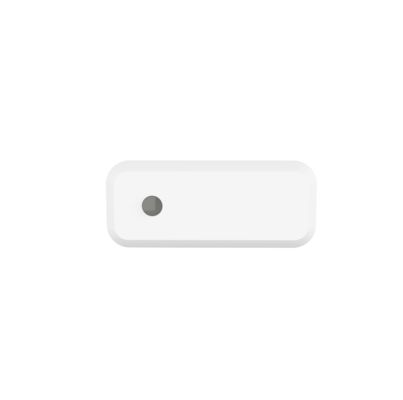

12Vdc माइक्रोवेव डिमेबल सेंसर डेलाइट हार्वेस्टिंग फंक्शन के साथ पैनल लाइट और लीनियर लाइट MC182D 99 के लिए

[उत्पाद की विशेषताएं]

• निर्मित-स्थापना में उपस्थिति सेंसर
• 24GHz पेटेंट माइक्रोवेव एंटेना तकनीक को अपनाएं, 4m अधिकतम स्थापना ऊंचाई का समर्थन करें
• जर्मन आरएफ प्रौद्योगिकी के साथ, 5 साल उत्पाद वारंटी
• गति, मामूली गति और दिन के प्रकाश सेंसर समारोह
• शौचालय, लिविंग रूम, रसोई और अन्य वातावरणों के लिए लागू जहां गति, मामूली गति का पता लगाने की आवश्यकता होती है
• पैरामीटर विन्यास के लिए उपलब्ध रिमोट कंट्रोल

[पैरामीटर]

[कार्य विवरण]

   बड़ा आंदोलनसंकेत सक्रिय    छोटागति संकेत बनाए रखना
मानव उपस्थिति:पता लगाने के क्षेत्र में मानव शरीर का पता लगाने के लिएबड़ागति संकेत(चलना)प्रेरण को ट्रिगर करने के लिएऔरआउटपुट उच्च स्तर (जैसे नियंत्रण रोशनी चालू और बंद), और फिर का पता लगानेमामूली गतिसिग्नल (शरीर आगे, पीछे झुकना, अंगों को हिलाते हुए, सिर हिलाते हुए, टाइपिंग, मोबाइल फोन खेलते हुए और अन्य)मामूली प्रस्ताव)असाथ ही पेट की गुहा, छाती के विस्तार के कारण मानव श्वसन महत्वपूर्ण संकेतों का पता लगाने के लिएआदिउत्पादन के उच्च स्तर को बनाए रखने के लिए (जैसेsनियंत्रण प्रकाशsहमेशा चालू)

मानव अनुपस्थितिः पता लगाने के क्षेत्र में कोई संकेत नहीं और आउटपुट निम्न स्तर (नियंत्रण दीपक बंद)

[आरेख]

• आयाम (इकाइयां: मिमी)

• कार्य

• वायरिंग

[स्थापना निर्देश]

​

[खोज सीमा]

[रिमोट कंट्रोलर]

[प्रारंभिक]

बिजली चालू होने के बाद सेंसर स्वचालित रूप से 100% चमक पर प्रकाश को चालू करता है, और 10s के लिए स्व-जाँच करता है। आरंभिकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं है।यह आरंभिकरण के बाद सेंसर मोड में प्रवेश करता है, और जिसके दौरान, दीपक 100% चमक पर रहता है।

[डिफ़ॉल्ट सेटिंग]

संवेदनशीलताः 100% प्रतीक्षा समयः 5 सेकंड दिन का प्रकाश सेंसरः निष्क्रिय करें स्टैंडबाय अवधिः 0 सेकंड स्टैंडबाय मंद स्तरः 20%

[आवेदन की सूचना]

मैंसेंसर को एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए। कृपया स्थापित करने, वायरिंग, विन्यास बदलने से पहले बिजली बंद करें।

मैंउत्पाद में प्लास्टिक, लकड़ी आदि में प्रवेश करने की अच्छी क्षमता है, लेकिन माइक्रोवेव मॉड्यूल एंटीना में सीधे सामने या पास में धातु के सामान या धातु के खोल, कांच के खोल आदि नहीं होने चाहिए,अन्यथा यह एंटेना प्रसारण और रिसेप्शन को प्रभावित करेगा.

मैंसेंसिटिंग दूरी को स्थापना की ऊंचाई, पता लगाने वाली वस्तु के आकार, गति की गति, स्थापना वातावरण के प्रभाव से प्रभावित किया जाएगा,और अलग-अलग दिशाओं में सेंसर दूरी परिवर्तनशीलता की एक निश्चित डिग्री होगी.

मैंद दिन का प्रकाश विभिन्न अवधि, जलवायु और वातावरण में, theदिन का प्रकाशप्रकाश सेंसर द्वारा पता लगाया गया मूल्य भिन्न हो सकता है।

मैंउत्पाद की स्थापना दूरी 1.5 मीटर से अधिक होने की सिफारिश की जाती है; उत्पाद और राउटर के बीच स्थापना दूरी 1.5 मीटर से अधिक होनी चाहिए,ताकि माइक्रोवेव सेंसर के सामान्य संचालन में हस्तक्षेप न हो.

मैंउत्पाद का माउंटिंग प्लेन (जैसे एल्यूमीनियम सब्सट्रेट, पीसीबी बोर्ड) माइक्रोवेव मॉड्यूल के एंटीना प्लेन से एक निश्चित ऊंचाई अंतर पर होना चाहिए,और माइक्रोवेव मॉड्यूल के एंटेना विमान सबसे अच्छा पता लगाने प्रभाव प्राप्त करने के लिए पास के विमान से 5 मिमी से अधिक ऊंचा होना चाहिए.

मैंस्थिर आउटपुट वोल्टेज, कम धारा और लहर गुणांक के साथ सीसी विनियमित बिजली आपूर्तिtप्रयोग किया जाना चाहिए, thविद्युत आपूर्ति की लहर 50mV से कम होनी चाहिए और विद्युत आपूर्ति की न्यूनतम भार धारा 120mA से अधिक होनी चाहिए।और यह भी 100uF से कम नहीं की एक इलेक्ट्रोलाइटिक संधारित्र स्थापित करने के लिए सिफारिश की है पर इनपुट पावर सप्मैंyवीसीसी टर्मिनल.

मैंउत्पाद की स्थापना बड़े धातु उपकरणों, पाइपलाइनों, एयर कंडीशनिंग वेंटिलेशन, निकास वेंटिलेशन, धुआं मशीनों और अन्य दृश्यों से यथासंभव दूर,ताकि उपकरण कंपन का पता लगाने के प्रभाव को प्रभावित करने से बचने के लिए.

मैंमाइक्रोवेव मॉड्यूल को एसी ड्राइव पावर सप्लाई के निकट होने से बचना चाहिए, ड्राइव पावर सप्लाई रेक्टिफायर ब्रिज, ट्रांसफार्मर, स्विचिंग ट्यूब और अन्य उच्च शक्ति वाले उपकरणों से दूर होना चाहिए,माइक्रोवेव मॉड्यूल के सामान्य संचालन में उच्च आवृत्ति संकेतों के हस्तक्षेप से बचने के लिए.

मैंउत्पाद डिजाइनः माइक्रोवेव मॉड्यूल की एंटीना सतह और इसके आस-पास के सर्किट, ताकि बड़े धाराओं के प्रवाह से बचा जा सके, पास में ट्रांसफार्मर या उच्च आवृत्ति घटकों से बचा जा सके।दूरी 10 मिमी से अधिक होनी चाहिए जितना संभव हो उतना दूर.

मैंवायरिंग के समय, एंटीना पक्ष और उत्पाद के पीछे के घटक पक्ष को तारों से ढका नहीं जाना चाहिए या इसके माध्यम से बड़ी धाराएं बहती नहीं होनी चाहिए।ताकि सेंसर के सामान्य संचालन को प्रभावित न हो.

मैंउत्पाद के सामने और उसके पास धातु के सामान या कांच के ब्लॉक से लैस नहीं किया जा सकता है, ताकि सेंसर के सामान्य संचालन को प्रभावित न किया जा सके,जबकि प्लास्टिक की मोटाई जहां तक संभव हो 1 मिमी से कम चुनने के लिए, बहुत मोटी माइक्रोवेव मॉड्यूल का पता लगाने और दिशा को प्रभावित करेगा; माइक्रोवेव एंटीना विमान और खोल दूरी 3.2 मिमी से अधिक होना चाहिए

मैंउत्पाद की एंटीना सतह और धातु विमान (एल्यूमीनियम सब्सट्रेट, लोहे के खोल) में एक निश्चित ऊंचाई अंतर होना चाहिए, अनुशंसित दूरी 0.5 मिमी से अधिक है।

जब उत्पाद संरचना, बिजली की आपूर्ति मोड/सर्किट, सेंसर एंटीना फ्रंट कवर, आदि बदलता है, तो कृपया सेंसर निर्माता को पुष्टि करने के लिए सूचित करें, ताकि उत्पाद को अनुचित रूप से काम न करे।अन्यथा, निर्माता असामान्यता के लिए कोई संबंधित जिम्मेदारी नहीं लेता है।
