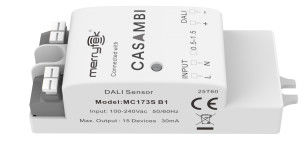

DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर, छत प्रकाश के लिए उपयुक्त

  • DALI2 Casambi network microwave sensor, suitable for ceiling light
उत्पत्ति के प्लेस शेन्ज़ेन, चीन
ब्रांड नाम Merrytek
प्रमाणन CE, RED, TUV
मॉडल संख्या MC173S B1
न्यूनतम आदेश मात्रा 100 पीसी
मूल्य बातचीत योग्य
पैकेजिंग विवरण बबल बैग + क्लैपबोर्ड + कार्टन (K=A)
प्रसव के समय <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, नमूना और
भुगतान शर्तें टी/टी
आपूर्ति की क्षमता 10000 पीसी / माह

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
प्रचालन वोल्टेज 220-240VAC स्टैंडबाय पावर ≤0.5W
काम प्रणाली डाली -2 सिग्नल माउंटिंग ऊंचाई 3 मीटर (अधिकतम 6 मीटर)
परिचालन तापमान -25~60°C प्रमाणपत्र CE, RED, TUV
जीवनभर 5 साल की वारंटी@टा
एक संदेश छोड़ें
उत्पाद विवरण

[उत्पाद की विशेषताएं]


  • कैसाम्बी ब्लूटूथ मेष नेटवर्किंग को अपनाया गया, कैसाम्बी एप का उपयोग मापदंडों को डिजाइन करने और अनुप्रयोग परिदृश्यों को सेट करने के लिए किया गया, डीएएलआई माइक्रोवेव सेंसर
  • नए ईआरपी मानकों के अनुरूप; कम स्टैंडबाय शक्ति।
  • 5.8GHz माइक्रोवेव लाइसेंस मुक्त ISM तरंग बैंड; बल्क ऑर्डर RED&TUV&DALI-2 अनुमोदन के अनुरूप हैं।
  • कॉम्पैक्ट आकार का डिजाइन, अधिकांश प्रकाश व्यवस्था में निर्मित किया जा सकता है।
  • इनपुट और आउटपुट टर्मिनल कनेक्ट करने के लिए सुविधाजनक हैं।
  • पांच साल की गारंटी


[पैरामीटर]


इनपुट
नामित वोल्टेज220-240VAC 50/60Hz
स्टैंडबाय पावर≤0.5W
वृद्धि परीक्षणL-N: 1kV
आउटपुट
आउटपुट नियंत्रण√DALI-2 संकेत
सेंसर पैरामीटर
ऑपरेटिंग आवृत्ति5.8 GHz ±75MHz, ISM तरंग बैंड.
प्रेषण शक्ति1mW अधिकतम.
त्रिज्या का पता लगाना

छत की स्थापना 3 मीटर ऊंचाईः 1m/s ≥ 2.5m, 0.3m/s ≥ 3.5m
परीक्षण की स्थितिः उत्पाद सेटिंग 100% संवेदनशीलता, 60m2इनडोर खुली जगह

माउंटिंग ऊंचाई3m ((6m अधिकतम)
सेंसर संवेदनशीलताकैसाम्बी ऐप सेटिंग
प्रतीक्षा समयकैसाम्बी ऐप सेटिंग
दिन का प्रकाश सेंसरकैसाम्बी ऐप सेटिंग
वायरलेसमापदंड
बीएलई मॉड्यूलकैसाम्बी ब्लूटूथ
कार्य आवृत्ति2.402-2.480GHz
प्रेषण शक्ति+7dBm (अधिकतम)
संचरण दूरी20m ((दृश्य दूरी)
फिक्स्चर आईडी35480
पर्यावरण
परिचालन तापमान-25~60°C
भंडारण तापमान-40°C~80°C, आर्द्रताः ≤85% ((गैर संक्षेपण)
अधिकतम शेल तापमान (Tc)80°C
प्रमाणपत्र मानक
प्रमाणपत्रसीई, रेड, टीयूवी
पर्यावरणआवश्यकताRoHS 2 के अनुरूप।0पहुँचना
आईपी रेटिंगIP20
उत्पाद श्रेणीवर्ग II
अन्य
वायरिंगप्रेस-इन प्रकार के टर्मिनल ब्लॉक, वायरिंग 0.5-1.5 मिमी2
स्थापनाअंतर्निहित
पैकेजबुलबुला बैग + क्लैपबोर्ड + कार्टन ((K=A)
शुद्ध भार40.2±3g
जीवनकाल5 साल की वारंटी @Ta


[उत्पाद की जानकारी]


  • आयाम (इकाइयां: मिमी)

   DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर, छत प्रकाश के लिए उपयुक्त 0

  • कार्य

DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर, छत प्रकाश के लिए उपयुक्त 1

  • वायरिंग

        DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर, छत प्रकाश के लिए उपयुक्त 2

[स्थापना निर्देश]
​
​DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर, छत प्रकाश के लिए उपयुक्त 3

नोटः

स्थापना के समय, कृपया ध्यान दें कि माइक्रोवेव एंटेना के सामने धातु द्वारा अवरुद्ध होने की अनुमति नहीं है।
ए.सी. आने वाली लाइन को बुक प्रेरण से 10 मिमी से अधिक की दूरी बनाए रखने की आवश्यकता है, अन्यथा यह संवाहक विफलता का कारण बनेगा। जैसा कि निम्नलिखित चित्र में दिखाया गया है।


[खोज सीमा]

     DALI2 कैसाम्बी नेटवर्क माइक्रोवेव सेंसर, छत प्रकाश के लिए उपयुक्त 4
[प्रारंभिक]


चालू होने के बाद सेंसर स्वचालित रूप से प्रकाश को 100% चमक पर चालू करता है और 10 सेकंड के बाद प्रकाश को बंद कर देता है। आरंभिकरण के दौरान, सेंसर गति का पता लगाने में सक्षम नहीं है।


[डिफ़ॉल्ट सेटिंग]


संवेदनशीलताः 100%, प्रतीक्षा समयः 5 सेकंड, दिन के प्रकाश सेंसरः निष्क्रिय

[आवेदन की सूचना]


  • सेंसर एक पेशेवर इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए. कृपया स्थापित करने से पहले बिजली बंद करें, तार, या डीआईपी स्विच सेट.
  • माइक्रोवेव धातु में प्रवेश नहीं कर सकते। बंद या अर्ध-बंद धातु दीपक में उत्पाद न रखें। न तो धातु और न ही कांच को उत्पाद के ऊपर कवर करने की अनुमति है।यदि एंटेना धातु प्लेट के माध्यम से पारित करने की जरूरत है, कृपया सुनिश्चित करें कि सेंसर का शीर्ष धातु प्लेट के करीब है।
  • सेंसरों के बीच की स्थापना की दूरी 2 मीटर से अधिक होने की सिफारिश की जाती है। इसे वायरलेस उपकरणों जैसे स्विच और राउटर से दूर रखें,और सेंसर और राउटर के बीच स्थापना दूरी 2 मीटर से अधिक होने की सिफारिश की हैमाइक्रोवेव सेंसर के एंटीना सतह को इनपुट एसी और आउटपुट डीसी से दूर होना चाहिए ताकि माइक्रोवेव सेंसर एंटीना के सामान्य संचालन को प्रभावित करने वाले निम्न/उच्च आवृत्ति संकेतों से बचा जा सके।
  • संवेदनशीलता क्षेत्र वस्तुओं की गति, वस्तुओं के आकार, माउंटिंग ऊंचाई, माउंटिंग कोण, कार्य वातावरण, परावर्तक सामग्री आदि से संबंधित है।दी गई पता लगाने क्षेत्र एक विशिष्ट मूल्य है कि एक इनडोर खुले वातावरण में 165cm ऊंचाई परीक्षकों द्वारा मापा गया है.
  • यह मॉडल छत की स्थापना के लिए उपयुक्त है। यदि दीवार की स्थापना का उपयोग किया जाता है, तो माइक्रोवेव सेंसर सेंसर का पता लगाने का क्षेत्र काफी बढ़ जाता है,और यह माइक्रोवेव की घटना का कारण बन सकता है दीवार में प्रवेश या प्रकाश बाहर नहीं जा रहा हैइसलिए कृपया संवेदनशीलता को 10% पर समायोजित करें यदि संवेदनशीलता 10% का उपयोग नहीं किया जा सकता है, तो कृपया दीवार स्थापना से बचें या तकनीकी सहायता के लिए निर्माता से पूछें।
  • दिन के प्रकाश की सीमाओं को बिना छाया के एक धूप वाले दिन और परिवेश की रोशनी के प्रसारित प्रतिबिंब की स्थिति में मापा जाता है।विभिन्न वातावरण और जलवायु के कारण विभिन्न चमक मान जो दिन के प्रकाश सेंसर मापता है.
  • सेंसर को धातु, पीसीबी, एलईडी ट्रे आदि से ढका या छिपाया नहीं जाना चाहिए। सेंसर एंटीना और आसपास की सामग्री के बीच की दूरी 5 मिमी से अधिक होनी चाहिए।सेंसर एंटेना के पास कोई धातु या पीसीबी निशान नहीं होना चाहिएकवर की अनुशंसित मोटाई 2 मिमी है, और सेंसर एंटीना और कवर के बीच की दूरी 3.2 मिमी से अधिक है।
  • कंपन संकेतों को ट्रिगर सेंसर के लिए चल रहे संकेतों के रूप में माना जाएगा। इंस्टॉलेशन सेंसर को लंबे समय तक कंपन करने वाली वस्तुओं से दूर होना चाहिए, जैसे कि बड़े धातु उपकरण, पाइप,एयर कंडीशनिंग आउटलेट, निकास छेद, धुआं निकास मशीन बंदरगाहों, हिल प्रशंसकों, आदि का पता लगाने क्षेत्र में पालतू जानवरों झूठी ट्रिगर का कारण बन सकता है।
  • माइक्रोवेव मॉड्यूल की एंटीना सतह इनपुट एसी, आउटपुट डीसी, रेक्टिफायर ब्रिज, ट्रांसफार्मर से दूर होनी चाहिए,स्विच ट्यूब और अन्य उच्च शक्ति वाले उपकरण माइक्रोवेव सेंसर के एंटीना के सामान्य संचालन को प्रभावित करने वाले उच्च आवृत्ति संकेतों से बचने के लिए.
  • सेंसर केवल इनडोर उपयोग के लिए है। आउटडोर या अर्ध-आउटडोर उपयोग के लिए जलरोधक प्रभाव प्रभावित होगा। हवा, बारिश, और चलती वस्तुएं झूठी ट्रिगर का कारण बन सकती हैं।जब सेंसर एक धातु दीपक में स्थापित है, धातु प्रतिबिंबित सतह या एक छोटे से बंद वातावरण, माइक्रोवेव कई बार प्रतिबिंबित किया जाएगा और झूठी ट्रिगर का कारण,कृपया संवेदनशीलता को कम करें या निर्माता से तकनीकी सहायता के लिए पूछें.
  • जब परिवेश का तापमान 80 डिग्री सेल्सियस से अधिक हो, तो अति तापमान संरक्षण (ठंडा होने के बाद स्वतः वसूली) चालू किया जा सकता है
  • नए स्थापना वातावरण के लिए, स्थापना से पहले 5pcs नमूनों का परीक्षण करने की सिफारिश की जाती है।
